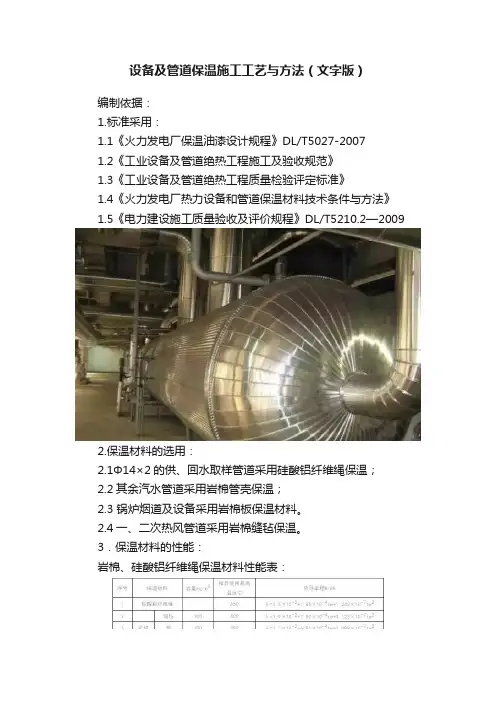

设备及管道保温施工工艺与方法编制依据：1.标准采用：1.2《工业设备及管道绝热工程施工及验收规范》1.3《工业设备及管道绝热工程质量检验评定标准》1.4《火力发电厂热力设备和管道保温材料技术条件与方法》1.5《电力建设施工质量验收及评价规程》DL/T5210.2—20092.保温材料的选用：2.1Φ14×2的供、回水取样管道采用硅酸铝纤维绳保温；2.2其余汽水管道采用岩棉管壳保温；2.3 锅炉烟道及设备采用岩棉板保温材料。
2.4一、二次热风管道采用岩棉缝毡保温。
3．保温材料的性能：岩棉、硅酸铝纤维绳保温材料性能表：4.保护层材料4.1保护层材料选用设备金属保护层选用0.5mm厚压型镀锌板，汽水管道保温保护层采用0.5mm厚镀锌板，Φ14×2 的供、回水取样管道保护层采用0.5mm厚镀锌板，烟风道的金属保护层采用压型板。
5.保温结构5.1保温结构由保温层和保护层组成，保温结构的部件设计按《管道及设备保温》（98R418）选用。
5.2保温施工技术要求5.2.1管道保温应在管道水压试验合格后进行，保温设备和管道表面应除去锈垢、油污，保持干燥，介质温度为120℃以下的设备及管道保温应在刷涂防锈漆后进行。
5.2.2主保温层要求平整、连续、有足够的机械强度，接缝严密，如有间隙或缺陷则以硅酸铝纤维嵌塞，同时保温结构应防火、防水，整齐美观。
5.2.3设备、直管道等无需检修的部位采用固定式保温结构；管道流量测量装置、阀门、法兰、堵板等需拆卸部位采用可拆卸式保温结构。
5.2.4保温厚度≥80mm或设备、管道外壁温度高于300℃，保温层外包金属保护层时，应分层敷设保温层，每层厚度大致相等，最小为25mm，内外层接缝应彼此错开，层间和缝间不得有空穴，如有间隙或缺陷则以硅酸铝纤维嵌塞。
5.2.5安全阀后对空排气管道保温层应采取加固措施。
5.2.6管道阀门、法兰连接处，保温层应留设拆卸螺栓的间隙；蠕胀测点处保温层应留设200mm的间隙；补偿器和支架附件的管道保温层应留设膨胀间隙；间隙中应塞满软质保温材料。
锅炉排污管道阀门后应留设150mm不保温段，以利检查阀门是否泄漏。
5.2.7采用硬质保温制品的保温层应设置伸缩缝，一般设置在支吊架、法兰、加固肋、支撑件或固定环等部位。
伸缩缝间距为：高温管道3~4m，中低温管道5~7m，伸缩缝宽度20~25mm，缝间满塞软质保温材料。
分层保温时各层伸缩缝应错开，错缝间距不大于100mm，高温管道的伸缩缝外设置独立的保温结构。
遇到焊缝时，应按焊缝宽度在硬质保温制品内壁相应的内部抠槽。
5.3保温结构的支撑设计5.3.1立式设备和管道、水平夹角＞45°的斜管和卧式设备的底部，保温层应设有支撑。
对有加固肋的烟风管道和设备，可利用加固肋作为支撑件，卧式设备应在水平中心线处设置支撑件。
5.3.2支撑件的位置应避开阀门、法兰等管件，对设备和立管，支撑件应设置在阀门、法兰等管件的上方，其位置不影响螺栓的拆卸。
5.3.3支撑件所选用的材料与介质的温度相适应。
5.3.4介质温度＜450℃时，支撑件可采用焊接承重环；介质温度≥450℃时，支撑件可采用紧箍承重环。
当不允许直接焊于设备或管道上时，应采用紧箍承重环。
直接焊于不锈钢管上时，应加焊不锈钢垫板。
5.3.5为保证金属保护层外观整齐美观，施工时应根据现场确定适当金属骨架以支撑金属保护层。
5.3.6支撑件的承面宽度应保温层的厚度少10~20mm。
5.3.7支撑件的间距：设备或平壁1.5~2m；高温管道为2~3m，中低温管道为3~5m，管道采用软质毡、垫保温材质时宜为1m。
5.4保温结构的固定件5.4.1保温层为硬质材料时，宜采用钩钉或销钉固定，根据制品几何尺寸设在缝中作攀系保温层的桩柱之间，钉间距300~610mm。
5.4.2保温层为软质材料时，宜采用销钉或自锁垫片固定，钉间距不大于350mm。
5.4.3钩钉、销钉选用Φ3~Φ6的镀锌铁丝或低碳圆钢制作，每平方米面积上的销钉侧面不少于6个，底部不少于8个，对有振动的地方，钩钉或销应适应加粗加密。
5.4.4直接焊接与不锈钢设备或管道上的固定件，必须用不锈钢制作，当固定件用碳钢制作时，应加焊不锈钢垫板。
5.5保温结构的捆扎件5.5.1保温层采用镀锌钢带或双股镀锌铁丝捆扎，捆扎件规格如下：5.5.2每块保温制品上至少要捆扎两道；保温层分层敷设时，应逐层捆扎；对有振动的部位应适当加强捆扎。
5.5.3捆扎间距：硬质保温制品≤400mm，半硬质保温制品≤300mm，软质保温制品≤200mm。
5.6保温层结构的保护层5.6.1硬质保温制品的金属保护层纵向接缝可采用咬接；软质保温材料及半硬质制品金属保护层纵向接缝可采用插接或搭接，搭接尺寸不得少于30mm。
插接缝用自攻螺钉或抽芯铆钉固定，钉间距为150mm~200mm。
5.6.2金属保护层环向接缝可采用搭接或插接，搭接时一端应压出凸筋（室内用单凸筋，室外用重垒凸筋），搭接尺寸不少于50mm。
对垂直管道和斜管，用自攻螺钉或抽芯铆钉固定，钉间距为200mm，每道缝不少于4个钉。
当金属保护层用支撑环环固定时，钉孔应对准支撑环。
5.6.3水平管道的纵向接缝应设置在管道的侧面，环向接缝应按坡度高搭低茬，垂直管的环向接缝应上搭下茬。
5.6.4金属保护层应有整体的防水功能，室外布置或潮湿环境中的设备和管道，应采用嵌填密封剂或胶泥严缝，安装钉孔处采用环氧树脂封堵，安装在室外的吊架管部穿出金属保护层的地方应在吊杆上设置防雨罩。
5.6.5大型设备、贮罐保温层的金属保护层采用压型板或作出垂直凸筋，并采用弹簧连接的金属箍带环向加固，风力较大地区室外布置大型设备、贮罐应加固金属箍带，加固金属箍带之间的间距不应大于450mm。
5.6.6直管段上为热膨胀设置的金属保护层环向接缝，采用活动搭接形式，搭接余量按热膨胀的要求，且不少于100mm。
硬质保温材料，活动环向接缝应与保温层的伸缩缝设置相一致。
软质保温材料及半硬质制品，活动环向接缝间距：中低温管道为4~6m，高温管道为3~4 m。
5.6.7 室外布置的大截面矩形烟风管道的保护层顶部应设排水坡度，双面排水。
6.防潮层6.1需要防潮的管道应在保温外包沥青胶玻璃布、防水冷胶玻璃布或改性沥青油毡作防潮层，也可采用聚氯乙烯防水卷材作防潮层。
沥青胶玻璃布和防水冷胶玻璃布防潮层应由两面三刀层沥青胶或防水冷胶料中间夹一层低碱粗格玻璃布组成。
防潮层外不得再设镀锌铁丝或钢带等硬质捆扎件。
7.施工余量保温材料和辅助材料损耗附加量及施工余量按规程规定选取，如下表：主要施工工艺和方法：施工程序：施工工器具及材料准备→施工技术及安全交底→挂梯制作脚手架搭设→材料运输→保温钉外护板支架焊接→主保温层施工→外护板连接骨架焊接→平台支架处外护板生根件焊接→保温验收交接→外护板施工→包角板等施工→检查验收→脚手架拆除。
施工方法：根据各部位设计的保温厚度焊接保温钩钉和外护板生根件，保温钉焊接要求必须垂直作业面，焊接牢固、保温钉错列布设挂线确定焊接位置，保温钩钉每平方米不得少于10个。
外护板支撑角钢（30×30×3 mm）上下间距为1000mm左右，左右方向间距为600mm左右，要求双面焊接牢固，必须垂直部件和外护板，外护板连接角钢与支撑角钢间必须焊接牢固，焊肉≤5mm 外护板生根骨架定位要准确,必须保证垂直、平整、水平要求误差±5mm；用弯尺和线坠、水平尺等检验。
主保温施工中层间错缝、压缝，错缝距离≤150mm，拼缝应严密平整，无露缝现象，尤其交角部位的保温更应错好缝，相互搭接；加强筋、人孔们、平台、等处的保温层必须按该原则处理好，错缝压缝合理，不能影响门的开启和设备运行。
需要现场加工的外护板要求定位准确，先用记号笔放线，确定无误后再用切割机切割，要求误差±3mm，保证外表工艺美观，外护板板间铆固用φ5×14抽芯铆钉铆固，板与连接角钢间连接用自攻自钻螺钉ST5.5×25铆固，铆钉间距250mm，要求吊线、放线定位铆钉位置，间距误差±2mm。
用手枪电钻钻孔，必须垂直作业面，并在打孔前确定好位置，防止滑动破坏护板面层。
所有连接角板，加工制作必须根据实际位置量好尺寸后进行，防止材料浪费和与实际不符，影响安装质量和外表工艺，外护板安装必须做到上搭下、侧压底，防水、防风，安装外护板时必须挂线、吊线进行，保证水平和垂直，防止护板倾斜影响外观质量，所有人孔门四周必须按图用防雨框进行防水处理。
外护板在加工、运输、安装过程中，要轻拿轻放，防止变形、划伤，影响外观质量，用软绳绑扎吊装，防止捆扎磨损。
工艺质量要求：保温钉要错列布置，间距误差符合规范要求，保温钉焊完后，要使保温钉垂直于壁面，保证保温层施工完以后，保温层外表面的保温钉间距均匀。
主保温层厚度大于80mm时，应当分层，同层间错缝，层间要压缝，不得出现直缝。
角部，方型保温体四角应搭接。
主保温层采用保温棉时，保温厚度要达到规定的压缩值，缝隙要严密，特殊部位必要时，用散棉填塞严密。
主保温层铁丝网搭接牢固，紧贴在主保温层上，无鼓包及空层现象，边角整齐，无飞边，翅边现象，保温后，自锁压板要安装牢固，以便于外护板安装。
外护板施工时，不能使用有明显缺陷的外护板，板下料应做到准确，合理套裁，减少零星边角余料。
加工好的护板应堆放整齐有编号。
禁止在安装好的外护板上踩踏行走或堆放物品。
外护板施工时，铆钉排列整齐，间距尺寸一致，并列布置的多根管道外护板接口位置成一直线，铆钉位置相同。
保温施工危险点分析和预控：保温勾钉扎伤保温勾钉滑落，脚手架不和理。
施工时，用工具袋盛保温勾钉，一人用手扶好，一人焊接牢固后再放手，施工时看准再移动，安全带系好。
高空附落不系安全带，脚手架不牢固。
高空作业必须系好安全带，脚手架安全牢固，定期检查。
触电伤害无漏电保护器，私接电源，容器内施工不用行灯，焊接施工不带手套。
所有电动工具要有漏电保护器，容器内施工行灯电压不超过12伏，电动设备要有电工专业人员接电源，焊接施工要带电焊手套。
高处焊接作业落物伤人，烧烫伤，起火。
焊接施工时，要用工具袋，衣着整洁，电焊条头不乱扔，施工后，要皮子处理干净。
违纪违章作业违反安全交底要求违纪违章作业违反安全交底要求。
遵章守纪，按规程标准作业，施工中严禁打闹抛物等违纪行为。
严格按技术交底施工，不得擅自更改。
安全施工要求：所有参加保温的施工人员应认真学习和贯彻执行《电力建设安全工作规程》、《电力建设施工管理规定》及公司编制的《安全管理制度汇编》等规定，使安全目标责任落实到人，同时参加保温的施工人员必须严格做到以下各项要求。
凡本单位的施工人员必须清楚本工种的各项安全常识，对新入厂的工人必须进行三级安全教育，经考试合格后方可上岗，并有老师傅带领下工作。
