P/N2007年7月简明使用手册目录第一章传感器安装 (3)1.1概述 (3)1.2安装注意事项 (3)1.3传感器的安装方向 (4)1.4电气连接注意事项 (5)第二章仪表接线与上电 (6)2.1概述 (6)2.2变送器的型号识别。
(6)2.3变送器与传感器连接 (7)2.4最大布线距离 (8)2.5电源规格 (9)2.6变送器、显示组件方向调整 (10)2.7变送器输出 (12)第三章流量计组态 (15)3.1概述 (15)3.2组态项目 (15)3.3变送器的显示器面板结构 (16)3.4组态过程变量的测量单位 (16)3.5组态变送器的毫安输出 (17)3.6组态变送器的脉冲/频率输出 (17)3.7变送器的回路测试 (18)3.8 显示器菜单功能 (3)3.9流量计调零 (27)第四章流量计投用及报警状态 (28)4.1流量计投用 (28)4.2获取报警 (28)附录1报警代码含义表 (29)附录2核心处理器检查 (34)附录3传感器检查 (35)附录4软件版本4.x变送器的显示器菜单 (37)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1.2.2 工艺管道应对中，两侧法兰应平行。
严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。
1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。
使用流量计下游的调节阀进行流量控制。
1.2.4 在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气穴发生。
CMF型科氏力质量流量计安装使用说明书上海忻丞自动化仪表有限公司目录1. 概述———————————————————————————————————22. 测量原理—————————————————————————————————23. 产品技术参数———————————————————————————————2 3.1技术指标————————————————————————————————2 3.2保温夹套型参数—————————————————————————————23.3 防爆标志————————————————————————--———————34. 产品的结构组成——————————————————————--———————3 4.1产品的分类———————————————————————————————34.2产品组成部分——————————————————————————————35. 安装、调试及操作—————————————————————--———————4 5.1仪表的安装———————————————————————————————4 5.2安装环境要求——————————————————————————————6 5.3 外形及安装尺寸—————————————————————--———————6 5.4变送器（二次表）操作说明————————————————————————75.4.1本安型流量计变送器（二次表）———————————-----———————75.4.1.1本安型流量计变送器后面板—————————————--——-—————75.4.1.2本安型流量计变送器前面板说明———————————--———-————75.4.2一体型流量计变送器（二次表）———————————--————————85.4.2.1一体型流量计变送器（二次表）接线说明——————--————————85.4.2.2一体型流量计变送器前面板说明————————————--——————95.4.3操作说明———————————————————————--——————95.4.3.1正常操作菜单———————————————————————————95.4.3.2置零点——————————————————————————————105.4.3.3提示菜单—————————————————————————————105.4.3.4设置菜单—————————————————————————————105.5 电流、频率输出，批量控制及RS485通讯————————————————115.5.1 电流、频率输出————————————————————--——————115.5.2 批量控制—————————————————————————--————115.5.3自动清零（dp-0）和数字滤波（Filter）————————————--————125.5.4 RS485通讯—————————————————————————--———125.5.5 电源——————————————————————————-——--———136. 计量校准————————————————————————————-—————137. 故障排除————————————————————————————-—————138. 保养与维修————————————————————————————-————149. 选型方法—————————————————————————————-————1410. 本说明书中符号单位对照————————————————————--—————191. 概述CMF型质量流量计是一种先进的高精度质量流量测量仪表。
质量流量计操作手册仪表位号：109-FT-00002（质量流量计--EMERSON）仪表型号：1700R12ADFMZZZ回路描述：氢气自CSPC来故障描述：DCS只显示瞬时量，不显示累计量;累积量需要清零;累计量单位需要由KG改为T；流量计零点标定；过程压力偏离标定压力，需进行压力补偿；流量计送检或更换核心处理器注意事项及操作步骤；具体步骤如下：1.DCS只显示瞬时量，不显示累计量故障处理过程DCS设置的1是瞬时量，4是累计量，质量流量计需要和DCS设置一致，修改步骤如下：HART Application→Detailed Setup(详细设置)→Config Outputs(组态输出)→HART Output(HART 输出)→Variables assignment(变量设置)→只要1（质量瞬时流量）与4（质量累计流量）能对上，DCS显示正常；注意：1和3是一致的，1变3则变；1不变，3不可修改2.累积量清零处理过程：HART Application→Process Variables(被测变量)→Totalizer Cntrl(累计控制)→Reset Mass Total(复位质量累计器)→SEND3.累计量单位需要由KG改为T故障处理过程注意：累计量单位不能直接修改，需要修改瞬时量的单位（由KG/H 修改成T/H）,累计量单位会自动由KG调整成THART Application→Basic Setup(基本设置)→PV unit(PV单位)→选中T/H→SEND4.流量计零点标定过程最好表头标零步骤如下：手操器标零步骤：HART Application→Diag/Services(诊断/维护)→Calibration(标定)→Auto zero(自动标零)注意:通介质标零，停介质不能标零，因为停介质时不能保证满管（先开上游阀，稍开下游阀，过介质，关下游阀，再关上游阀，保证介质满管）。
5.过程压力偏离标定压力，压力补偿操作步骤：确定管道压力为2.5MPa左右，取平均压力值2.5MPa；接上375手操器，进入菜单（下图）启动压力补偿，输入流量系数、密度系数、标定压力，选择静态方式、输入静态压力，禁止压力轮询，即可。
罗斯蒙特质量流量计测量原理及应用摘要：本文主要介绍了罗斯蒙特科氏力质量流量计（CMF）传感器、变送器的工作原理，详细介绍了流量计的质量流量测量原理和密度的测量原理、变送器的信号特性、DSP数字信号处理器特性以及应用。
质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。
Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。
当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。
由于存在关系式：mq=ρVA 所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。
传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。
在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。
这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。
根据牛顿第二定律，流量管扭曲量的大小完全与流经流量管的质量流量大小成正比，安装于流量管两侧的电磁信号检测器用于检测流量管的振动。
气体质量流量控制器 MFC 流量传感器产品名称气体质量流量控制器 MFC 流量传感器公司名称北京堀场汇博隆精密仪器有限公司价格8000.00/个规格参数建议零售价:¥8000.00加工定制:否品牌:HORIBAMETRON/堀场汇博隆公司地址北京市朝阳区北苑路40号23号、25号联系电话010-******** 130********产品详情提示：以下模板中任意文字及图片均可执行修改、复制、删除的操作，添加更多的图片和文字描述有助于增加产品对买家的吸引力。
产品介绍产品信息重量： 2.8kg毛重： 2.8kg 产地： 北京堀场汇博隆精密仪器有限公司流量规格流量规格： （100,150,200)l/min 调节阀类型：电磁调节阀 调节阀静止状态： 常闭 准确度： ± 1.0%f.s. 线性： ±0.5%f.s.重复性精度： ±0.2%f.s.响应时间：2s（t98）产品性能简介企业介绍北京堀场汇博隆精密仪器有限公司是一支由中方经营管理，中日双方共同协作的国际化团队，是由全球顶级热式质量流量控制器（mfc）制造商——horiba stec与中国知名热式质量流量控制器(mfc)制造商——北京汇博隆仪器有限公司共同出资成立，是以研发、生产、销售热式质量流量控制器为主业的高新技术企业。
公司经营层和整个国际化团队坚持"群策群力，持续发展，立足国内，走向世界"的企业总体发展方向。
力循"中外结合，品质为本"的经营理念，努力在人才、技术、生产、工艺、质量、市场、服务等各个方面引入和完善现代企业经营管理机制，以适应全球经济一体化的市场竞争，为加速我国相关产业的不断发展贡献一份力量。
企业证书购买须知1、货源说明厂家一手货源，公司生产周期短、产品品质有保证2、关于尺码与使用手册里尺寸一致，以收到实物为准3、关于颜色本店产品均为实物拍摄， 与实物平铺图最为接近，收到实物与图片颜色不一致的，可能与电脑显示器的色彩对比度和色温等因素有关4、关于客服如您的提问未能及时回复，可能是因为咨询量过大或系统故障5、关于售后6、关于发货合作快递 中通、德邦本产品的建议零售价是¥8000.00，加工定制是否，品牌是HORIBAMETRON/堀场汇博隆，型号是S4828，类型是质量流量计，测量范围是12（m3/h），精度等级是1.0%，适用介质是气体，工作压力是3（MPa ），工作温度是5~45（℃），产品属性是仪器仪表。
质量流量计操作说明显示器由一个液晶显示器（可选背光），用以显示过程变量；一个流量计工作状态LED指示灯，用以指示流量计的工作状态；两个光敏按键<Scroll>和<Select>以及一个按键响应指示LED 灯，通过这两个光敏按键可以完成基本组态及获取报警。
注：<Scroll><Select>按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
3.3 组态过程变量的测量单位1、同时按SCROLL（左）键和SELECT（右）键4秒以上，（下面的指示灯持续闪烁），直至看到see Alarm为止。
注：按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
2、按左键（SCROLL）翻页到OFF-LINE MAINT, 再按右键（SELECT）进入菜单。
如果出现CODE? 则输入PASSWORD。
一般出厂设为1234。
按左键增加数字，按右键移位。
全部4位数都正确后同时按住SCROLL，SELECT键确认密码。
3、按左键翻到OFF-LINE CONFIG，再按右键（SELECT）进入。
4、按左键（SCROLL）翻到CONFIG UNIT。
按右键（SELECT）进入。
找到MFLOW UNIT进入（按右键）；选择所需的测量单位，如t/H。
其它单位，如VFLOW UNIT（体积单位），DENS UNIT（密度单位），其修改方法同上。
5、按左键到EXIT，再按右键确认。
按此方法，逐级退出组态菜单并返回到测量显示状态。
3.4 组态变送器的毫安输出1、同时按SCROLL（左）键和SELECT（右）键4秒以上（下面的指示灯持续闪烁），直至看到see Alarm为止。
注：按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
2、按左键(SCROLL)翻到OFF-LINE MAINT 菜单，再按右键(SELECT)进入菜单。
3、如果出现CODE?则输入密码，一般出厂设为1234。

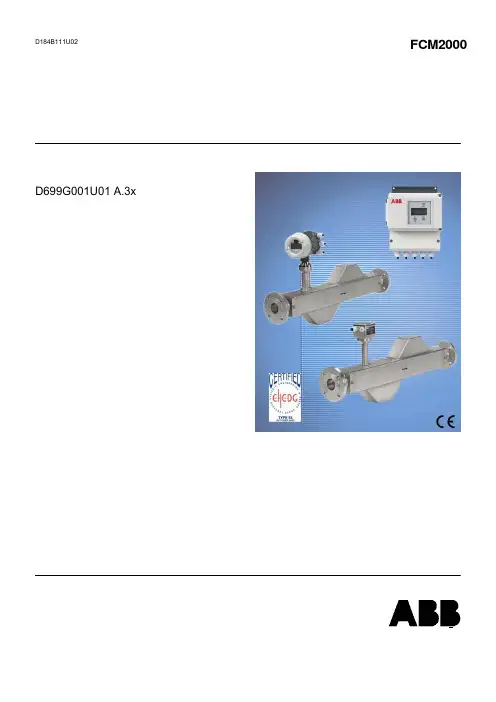

![FCM2000 质量流量计中文手册(V 0[1].7)](https://uimg.taocdn.com/b6570d116c175f0e7cd137df.webp)
质量流量计快速操作手册目录一安装接线注意事项1.传感器安装注意事项 (1)2.变送器安装注意事项 (1)3.接线注意事项 (1)二上电和输出组态设置1上电 (2)2 按键说明 (2)3 组态 (2)a.4-20mA 输出设置 (2)b.频率输出设置 (3)c.RS-485通讯设置 (4)d.单位设置 (4)e.测量模式设置 (4)三调零（又称零点标定）调零步骤 (6)附不规范实例 (7)本手册中组态和调零部分操作只适用于DPT100型变送器，全面细致的说明请参阅详细说明书（可在官网下载，网址：）一安装接线注意事项1.传感器安装注意事项：a. 注意流向（传感器外壳上有标示）要与介质流向一致.b.避免安装应力对计量的影响，应力可能导致流量计无法正常工作。
管道两法兰面不平行或者流量计两端管道不同轴都会产生应力。
c.测量液体时传感器测量管部分朝下，测量气体时朝上。
测液体时最低点安装或安装在上升流段。
测气体时高点安装或安装在下降流段。
尽量不要旗式安装。
d.传感器应安装在调节阀上游，应远离泵、大功率电机。
e.传感器两边工艺管道应加支撑，如管道振动剧烈应用软连接隔离振动。
f.传感器外壳必须悬空，不能与地面、墙面伴热管道等接触，地面与传感器外壳之间不能有支撑物。
g.流量计上下游应设置截止阀并设置旁通，因为流量计再首次投用时需要调零，在传感器出现故障时也需要拆下调校或维修。
2.变送器安装注意事项：a.应安装在方便观察、操作、维护和拆装的地方，分体式应距离传感器尽量近一些。
b.注意避免阳光直射，尤其不能直射显示屏，会影响显示屏正常寿命。
c.远离大功率电机。
切记不能安装在振动基座上。
安装地点环境温度不能高于50℃。
注：变送器与传感器必须一一对应，他们的出厂编号是对应的，如果搞混了对精度影响可能很大！3.接线注意事项：a.电源线和信号线连接请打开后盖进行连接，注意电源端子的电源标志，如24VDC 误接220VAC将导致变送器电源板损坏。

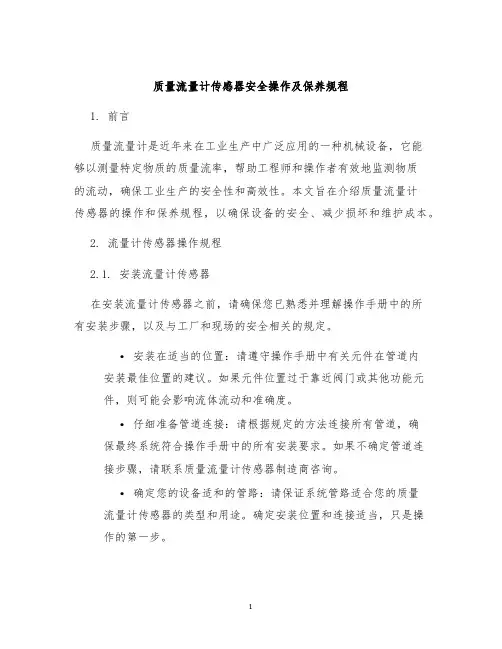

质量流量计传感器安全操作及保养规程1. 前言质量流量计是近年来在工业生产中广泛应用的一种机械设备，它能够以测量特定物质的质量流率，帮助工程师和操作者有效地监测物质的流动，确保工业生产的安全性和高效性。
本文旨在介绍质量流量计传感器的操作和保养规程，以确保设备的安全、减少损坏和维护成本。
2. 流量计传感器操作规程2.1. 安装流量计传感器在安装流量计传感器之前，请确保您已熟悉并理解操作手册中的所有安装步骤，以及与工厂和现场的安全相关的规定。
•安装在适当的位置：请遵守操作手册中有关元件在管道内安装最佳位置的建议。
如果元件位置过于靠近阀门或其他功能元件，则可能会影响流体流动和准确度。
•仔细准备管道连接：请根据规定的方法连接所有管道，确保最终系统符合操作手册中的所有安装要求。
如果不确定管道连接步骤，请联系质量流量计传感器制造商咨询。
•确定您的设备适和的管路：请保证系统管路适合您的质量流量计传感器的类型和用途。
确定安装位置和连接适当，只是操作的第一步。
2.2. 质量流量计传感器操作•启动前：在启动开始前，请仔细检查所有连接以确保安装正确。
如果安装过程出现问题，请检查并进行适当的修正和检查，然后再次检查。
•安排开始工作：启动系统前，应按照操作手册的要求进行所有预启动过程。
请确保一切正常，再开始真正的操作。
•操作顺序：请按照操作手册中的要求启动设备和系统，并根据现场情况安排操作顺序。
操作工作要顺序合理，如严格按照流程要求逐一操作，确保安全有效运行。
•日常观察：在操作过程中，请根据操作手册中的要求定期观察质量流量计传感器的运行状态。
观察颜色、压力、温度等等，检查是否符合预期，判断是否需要维护和调整设备。
•遵循操作手册：操作手册中包含了质量流量计的所有使用和操作注意事项。
请务必遵循操作手册的建议以保证设备性能的长期稳定和安全。
3. 质量流量计传感器保养规程3.1. 周期保养•定期检查传感元件：定期检查质量流量计的传感元件（如热丝）是否损坏或被污染。
质量流量计说明1.安装及调试1.1仪表的安装KLB-CMFI型质量流量计要紧分为两部分：传感器与变送器，两者之间由屏蔽电缆连接。
本安型流量计的变送器务必放在符合规定条件下的环境，不能够放在危险区。
变送器电源为交流220V。
电源插头的中心接地要与地相连。
本安型流量计传感器与变送器的安放见图一。
图一本安型流量计安放要求简图本安型流量计变送器通常安装在仪表柜上，仪表柜上开一152mm X 152mm的方孔，然后用随机附送的固定板、固定螺母与螺丝按图二所示固定本安型流量计变送器。
图二本安型流量计变送器安装图复合型流量计的变送器用随机附送的四个内六角螺丝直接固定在传感器之上，两者之间由屏蔽电缆连接。
变送器电源为直流24V。
随机附送一条接地线，该地线一端拧在固定螺丝上，另一端要与地相连。
传感器的安装如图三所示，现做下列说明：(1)KLB-CMFI型质量流量计通常安装在水平管道上，主体部分自然垂直向下。
安装时注意流量计上标注的流向标志应与管道中的液体流向相同，假如流向标志因长期使用不清晰时，也可参考图三推断传感器流向：当传感器的电缆插座在背面时，流向为从左向右；(2)流量计的上游与下游需安装固定支撑架；(3)安装时要保证流量计的法兰盘与管道上的法兰盘同心，拧固定螺栓时要保证多个螺栓均匀受力，不可强迫对位，以免一次表上产生扭矩或者弯矩；(4)流量计下游管道需要有一定的背压，不能直接处于开放状态，防止管道内液体不能充满，造成测量不正确；(5)流量计务必离开地面，也不能与其它物品相接触；(6)流量计上游管道口径能够大于或者等于流量计口径，不能小于；(7)测量易气化的液体，要将流量计传感器整体加保温材料保护，以免结露或者结霜损坏传感器；(8)对DN6、DN10两个螺纹接嘴的型号，上述(3)、(5)条不适用。
安装时传感器需固定在地面，用软管连接到管道（9）传感器与变送器的编号要一一对应，否则可能产生测量误差。
水平管道：主体朝下，测量液体，出口务必高 0.8米以上水平管道：主体朝上，自排空，测量浆液，出口务必高于流量计最高点0.8米以上垂直管道：旗式安装，自排空，测量液体或者浆液，液体务必从下往上流图三传感器安装图安装环境要求KLB-CMFI型质量流量计是高精度测量仪表，为了保证测量准确度，需保证安装的环境要求：(1)传感器与变送器不得安装在有强磁干扰的区域，否则会影响电路信号，从而影响测量准确度；(2)传感器安装的管道不能有其他强振动干扰，若有要加减震措施；(3)对需要安装在户外的情形，要注意最高与最低的环境温度，应当考虑防风遮雨措施，避免风吹雨淋，提高流量计的使用寿命；(4) 本安型流量计变送器应安放在安全区或者合适的操纵室；(5) 本安型流量计传感器与变送器之间的电缆及复合型流量计变送器的输出电缆最长不应超过200米。
流量计传感器安全操作及保养规程在流量计传感器的使用过程中，为了保障安全运行和延长使用寿命，需要遵循以下操作规程：原理介绍流量计传感器是一种通过测量流体体积或流速的仪器。
它包含感应器和转换器两部分，感应器通常采用电磁式或超声波式，其作用是采集流体流动的参数，如流速、流量、温度等。
转换器则将感应器采集的数据转换为工业控制信号或人机交互信号，以便使用者进行数据分析和控制操作。
安全操作规程1.在操作之前，请仔细阅读使用手册，确保安装位置和使用环境符合规定，检查仪器是否完好无损。
2.使用过程中应按照规范流程进行，严禁过度使用或过量负荷操作，并避免超负荷工作或异常状态下使用。
3.禁止对仪器进行拆卸或改装，并保证仪器正常运行时电源的稳定和不间断供应。
4.在使用和维护中，要保持仪器的清洁和干燥，严禁受潮、污染或高温环境。
5.使用液位高的流量计传感器时，应拉好地线、保证接地良好，避免发生蓄电、放电等电气现象。
保养规则1.定期对传感器进行维护，检查其是否安装牢固，严禁碰撞和摩擦，定期用气压或电源口排除管路中的杂物和水垢，保证管路清洁。
2.定期检查仪器的电缆和连接器，以确保传输信号的稳定和可靠性。
3.定期清洗检查仪器的顶盖和防护罩，检查感应器和转换器是否沾上油迹、尘土或水分等污物，以保障传感器精度和稳定性。
4.定期对仪器进行校准和调整，如发现异常现象及时更换或修理。
总结流量计传感器是一种重要的工业控制仪器，为了确保其正常运行，保障工业生产和工作安全，使用和保养过程中应遵循合理的规范操作和保养规则。
在仪器使用过程中，如遇问题和意外情况，应及时进行维修和处理，以保证生产顺利和安全稳定。
