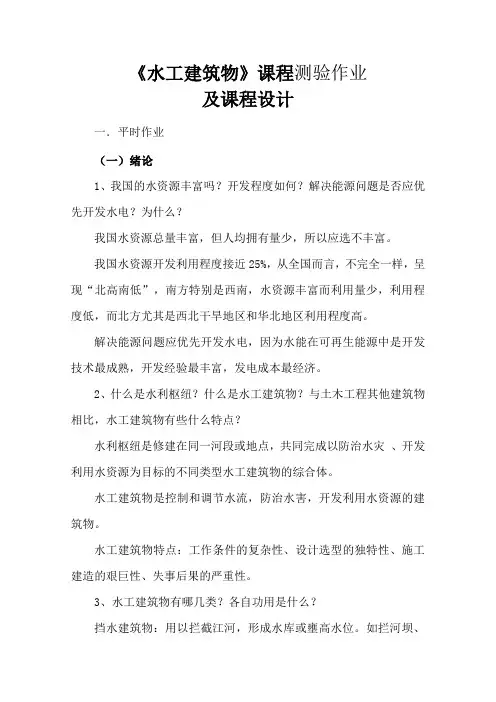

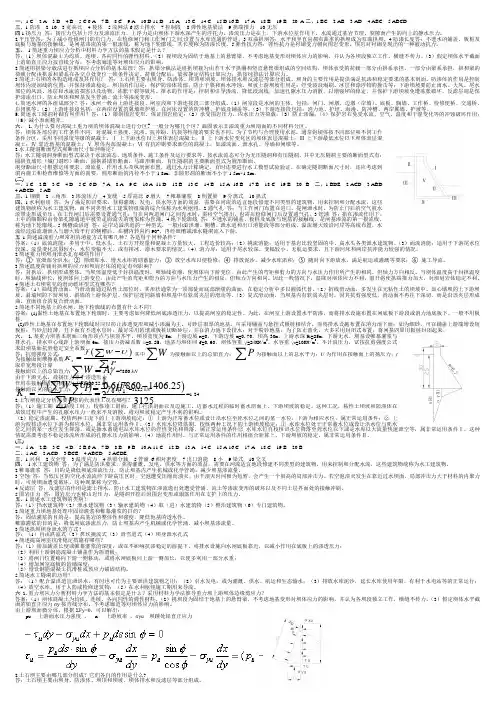

《水工建筑物》课程测验作业及课程设计一．平时作业（一）绪论1、我国的水资源丰富吗？开发程度如何？解决能源问题是否应优先开发水电？为什么？我国水资源总量丰富，但人均拥有量少，所以应选不丰富。

我国水资源开发利用程度接近25%，从全国而言，不完全一样，呈现“北高南低”，南方特别是西南，水资源丰富而利用量少，利用程度低，而北方尤其是西北干旱地区和华北地区利用程度高。

解决能源问题应优先开发水电，因为水能在可再生能源中是开发技术最成熟，开发经验最丰富，发电成本最经济。

2、什么是水利枢纽？什么是水工建筑物？与土木工程其他建筑物相比，水工建筑物有些什么特点？水利枢纽是修建在同一河段或地点，共同完成以防治水灾、开发利用水资源为目标的不同类型水工建筑物的综合体。

水工建筑物是控制和调节水流，防治水害，开发利用水资源的建筑物。

水工建筑物特点：工作条件的复杂性、设计选型的独特性、施工建造的艰巨性、失事后果的严重性。

3、水工建筑物有哪几类？各自功用是什么？挡水建筑物：用以拦截江河，形成水库或壅高水位。

如拦河坝、拦河闸。

泄水建筑物：用以宣泄多余水量，排放泥沙和冰凌，或为人防、检修而放空水库等，以保证坝和其他建筑物的安全。

如溢流坝、溢洪道、隧洞。

输水建筑物：为灌溉、发电和供水的需要，从上游向下游输水用的建筑物。

如：引水隧洞、渠道、渡槽、倒虹吸等。

取（进）水建筑物：是输水建筑物的首部建筑物，如引水隧洞的进口段、进水闸等。

整治建筑物、专门建筑物。

整治建筑物（改善河道水流条件、调整河势、稳定河槽、维护航道和保护河岸）。

专门性水工建筑物（为水利工程种某些特定的单项任务而设置的建筑物）。

4、河川上建造水利枢纽后对环境影响如何？利弊如何？人们应如何对待？河流中筑坝建库后上下游水文状态将发生变化。

上游水库水深加大，流速降低，河流带入水库的泥沙会淤积下来，逐渐减少水库库容，这实际上最终决定水库的寿命。

较天然河流大大增加了的水库面积与容积可以养鱼，对渔业有利，但坝对原河鱼的回游成为障碍，任何过鱼设施也难以维持原状，某些鱼类品种因此消失了。

重力坝的应力分析

重力坝的应力分析

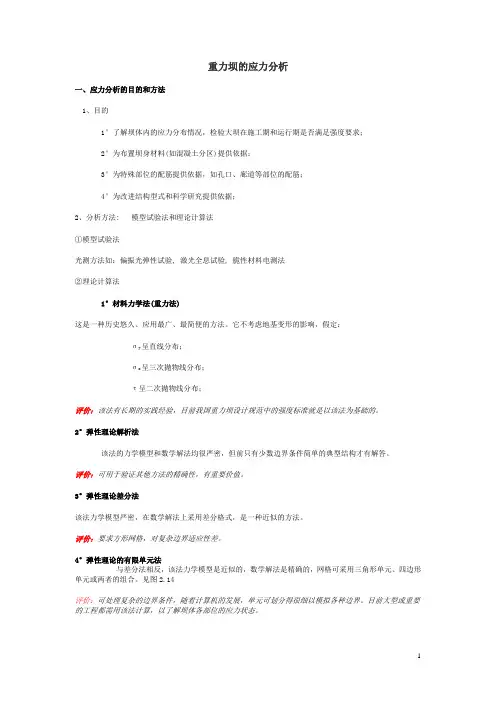

重力坝的应力分析一、应力分析的目的和方法1、目的1°了解坝体内的应力分布情况，检验大坝在施工期和运行期是否满足强度要求；2°为布置坝身材料(如混凝土分区)提供依据；3°为特殊部位的配筋提供依据，如孔口、廊道等部位的配筋；4°为改进结构型式和科学研究提供依据；2、分析方法: 模型试验法和理论计算法①模型试验法光测方法如：偏振光弹性试验, 激光全息试验, 脆性材料电测法②理论计算法1°材料力学法(重力法)这是一种历史悠久、应用最广、最简便的方法。

它不考虑地基变形的影响，假定：σy呈直线分布；σx呈三次抛物线分布；τ呈二次抛物线分布；评价：该法有长期的实践经验，目前我国重力坝设计规范中的强度标准就是以该法为基础的。

2°弹性理论解析法该法的力学模型和数学解法均很严密，但前只有少数边界条件简单的典型结构才有解答。

评价：可用于验证其他方法的精确性，有重要价值。

3°弹性理论差分法该法力学模型严密，在数学解法上采用差分格式，是一种近似的方法。

评价：要求方形网格，对复杂边界适应性差。

4°弹性理论的有限单元法与差分法相反，该法力学模型是近似的，数学解法是精确的，网格可采用三角形单元、四边形单元或两者的组合。

见图2.14评价：可处理复杂的边界条件，随着计算机的发展，单元可划分得很细以模拟各种边界。

目前大型或重要的工程都需用该法计算，以了解坝体各部位的应力状态。

图2.14 重力坝应力分析有限单元法示意图二、材料力学法,见图2.15和图2.161、基本假定①坝体混凝土为均质、连续、各向同性的弹性体②将坝体简化为固结在地基上的变截面悬臂梁；③不考虑地基变形对坝体应力的影响，并认为各坝段独立工作，横缝不传力；④σy呈直线分布；图2.15 坝体应力计算简图图2.16 截面核心计算图2、边缘应力计算①水平截面上的垂直正应力②剪应力③水平正应力④主应力3、内部应力计算图2.17 坝体微元体受力分析①σy的计算, ②τ的计算, ③σx的计算, ④坝内主应力计算4、考虑扬压力时的计算方法:图2.18 有扬压力的边缘应力计算简图图2.19 扬压力分布图5、非荷载因素对坝体应力的影响①地基变形对坝体应力的影响,见图2.20图2.20 地基变形示意图图2.21 坝基对坝体的应力影响②地基不均匀对坝体应力的影响③坝体不同材料对坝体应力的影响④纵缝对坝体应力的影响图2.22纵缝对坝体应力的影响⑤分期施工对坝体应力的影响图2.23分期施工对坝体应力的影响。

水工建筑物重力坝应力知识

水工建筑物重力坝应力知识

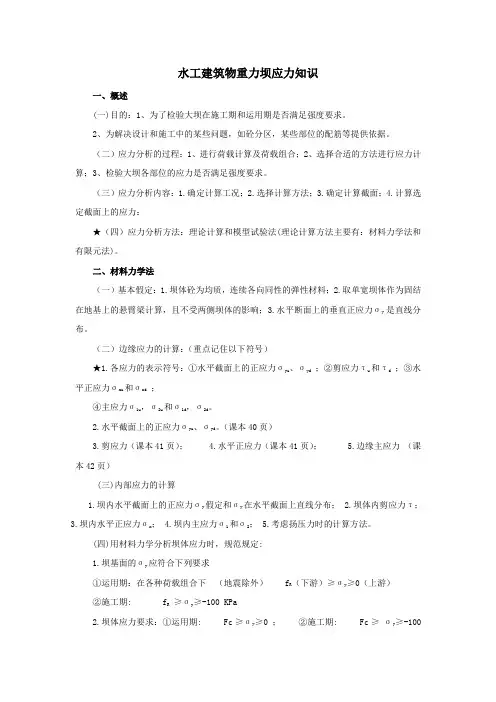

水工建筑物重力坝应力知识一、概述(一)目的：1、为了检验大坝在施工期和运用期是否满足强度要求。

2、为解决设计和施工中的某些问题，如砼分区，某些部位的配筋等提供依据。

（二）应力分析的过程：1、进行荷载计算及荷载组合；2、选择合适的方法进行应力计算；3、检验大坝各部位的应力是否满足强度要求。

（三）应力分析内容：1.确定计算工况；2.选择计算方法；3.确定计算截面；4.计算选定截面上的应力：★（四）应力分析方法：理论计算和模型试验法(理论计算方法主要有：材料力学法和有限元法)。

二、材料力学法（一）基本假定：1.坝体砼为均质，连续各向同性的弹性材料；2.取单宽坝体作为固结在地基上的悬臂梁计算，且不受两侧坝体的影响；3.水平断面上的垂直正应力σy是直线分布。

（二）边缘应力的计算：（重点记住以下符号）★1.各应力的表示符号：①水平截面上的正应力σyu、σyd；②剪应力τu和τd；③水平正应力σxu和σxd；④主应力σ1u，σ2u和σ1d，σ2d。

2.水平截面上的正应力σyu、σyd。

（课本40页）3.剪应力（课本41页）；4.水平正应力（课本41页）；5.边缘主应力（课本42页）(三)内部应力的计算1.坝内水平截面上的正应力σy假定和σy在水平截面上直线分布；2.坝体内剪应力τ；3.坝内水平正应力σx；4.坝内主应力σ1和σ2；5.考虑扬压力时的计算方法。

(四)用材料力学分析坝体应力时，规范规定:1.坝基面的σy应符合下列要求①运用期：在各种荷载组合下（地震除外） f R（下游）≥σy≥0（上游）②施工期: f R≥σy≥-100 KPa2.坝体应力要求：①运用期: Fc≥σy≥0 ；②施工期: Fc≥σy≥-100KPa三、坝体和坝基的应力控制（一）混凝土重力坝应按承载能力极限状态验算坝趾和坝体选定截面下游端点的抗压强度，按正常使用极限状态验算满库时坝体上游面拉应力和空库时的下游面拉应力。

（二）承载能力极限状态验算表达式基本组合表达式： 偶然组合表达式： （三）正常使用极限状态验算表达式 （课本43页）作用效应短期组合：作用效应长期组合： （四）坝趾及坝体选定截面下游端点抗压强度验算（课本44页）（五）坝体上、下游面拉应力按正常使用极限状态计算。

水工建筑物——重力坝习题及答案

水工建筑物——重力坝习题及答案

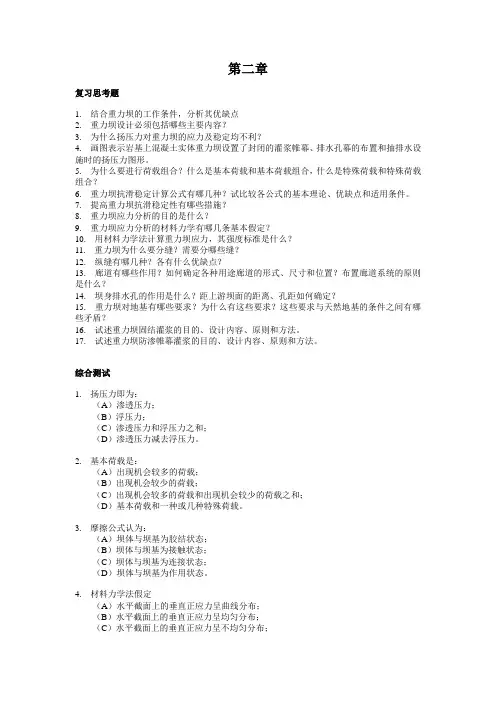

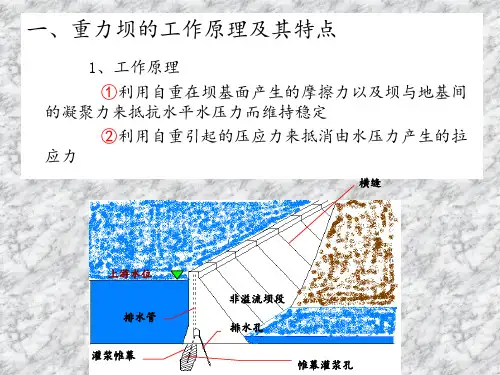

第二章复习思考题1.结合重力坝的工作条件，分析其优缺点2.重力坝设计必须包括哪些主要内容？3.为什么扬压力对重力坝的应力及稳定均不利？4.画图表示岩基上混凝土实体重力坝设置了封闭的灌浆帷幕、排水孔幕的布置和抽排水设施时的扬压力图形。

5.为什么要进行荷载组合？什么是基本荷载和基本荷载组合，什么是特殊荷载和特殊荷载组合？6.重力坝抗滑稳定计算公式有哪几种？试比较各公式的基本理论、优缺点和适用条件。

7.提高重力坝抗滑稳定性有哪些措施？8.重力坝应力分析的目的是什么？9.重力坝应力分析的材料力学有哪几条基本假定？10.用材料力学法计算重力坝应力，其强度标准是什么？11.重力坝为什么要分缝？需要分哪些缝？12.纵缝有哪几种？各有什么优缺点？13.廊道有哪些作用？如何确定各种用途廊道的形式、尺寸和位置？布置廊道系统的原则是什么？14.坝身排水孔的作用是什么？距上游坝面的距离、孔距如何确定？15.重力坝对地基有哪些要求？为什么有这些要求？这些要求与天然地基的条件之间有哪些矛盾？16.试述重力坝固结灌浆的目的、设计内容、原则和方法。

17.试述重力坝防渗帷幕灌浆的目的、设计内容、原则和方法。

综合测试1.扬压力即为：（A）渗透压力；（B）浮压力；（C）渗透压力和浮压力之和；（D）渗透压力减去浮压力。

2.基本荷载是：（A）出现机会较多的荷载；（B）出现机会较少的荷载；（C）出现机会较多的荷载和出现机会较少的荷载之和；（D）基本荷载和一种或几种特殊荷载。

3.摩擦公式认为：（A）坝体与坝基为胶结状态；（B）坝体与坝基为接触状态；（C）坝体与坝基为连接状态；（D）坝体与坝基为作用状态。

4.材料力学法假定（A）水平截面上的垂直正应力呈曲线分布；（B）水平截面上的垂直正应力呈均匀分布；（C）水平截面上的垂直正应力呈不均匀分布；（D）水平截面上的垂直正应力呈直线分布。

5.应力的控制标准是：（A）上游坝基面垂直正应力（计入扬压力）大于零；（B）上游坝基面垂直正应力（计入扬压力）小于零；（C）上游坝基面垂直正应力（计入扬压力）等于零；（D）上游坝基面垂直正应力（计入扬压力）不为零。

水工建筑物--第六章 重力坝应力分析

水工建筑物--第六章 重力坝应力分析

T
∑P——用应力计算时的
dx P 符合规定，指向上游为正 （与推导稳定计算公式中
0
故有
的∑P指向规定相反）。
a1 b1x c1x2
其中
a1
b1


2 T
(


2


3
T
P
)
c1

3 T
(



2 P)
T
坝内主应力
求得把内各点的三个应力分量σy、τ、σx后，可根据
T——计算截面沿上下游方向的宽度。
从图6-17可知，
M eW
代入下式
y

W T

6M T2

y

W T

6M T2

这个关系式说明： 水平截面的宽度T的中间三分之一是
可得：
当e



T 6
时，
y



0；
“截面核心”，当合力R作用线交于“截 面核心”以内时，上下游边缘的垂直正 应力均为正值，即压应力； 当合力R作用线交于“截面核心”以外 时，靠近交点一侧的边缘上垂直正应力
(4)边缘主应力σˊ 和σ〞 （不考虑扬压力）
因主应力作用面上无剪应力，故上下游坝面即为主应力面之一（水库淤 沙内摩擦角为零条件下），而另一主应力面必然与坝面垂直。
为求边缘主应力，取如图6-16（c）所示的三角形微元体，由作用在上游 坝面微元件上力的平衡条件ΣFy =0可得σˊ 。
1dx cosu cosu pdx sin u sin u y dx 0
的压应力集中，在坝踵也有一定程度的应力集中现象。

水工建筑物知识分析

水工建筑物知识分析

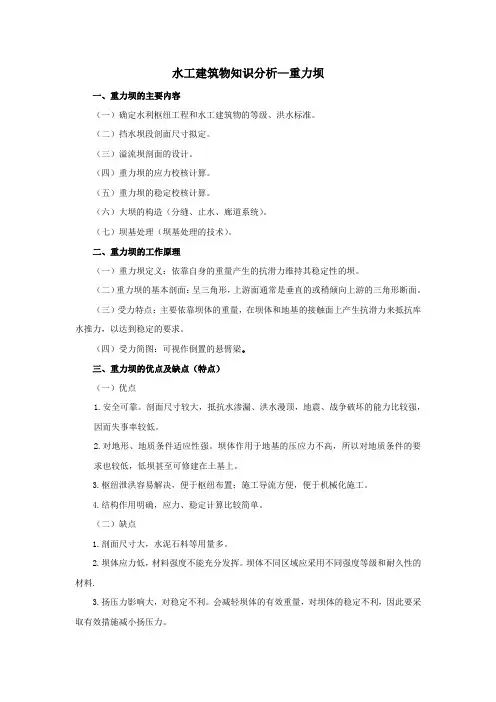

水工建筑物知识分析—重力坝一、重力坝的主要内容（一）确定水利枢纽工程和水工建筑物的等级、洪水标准。
