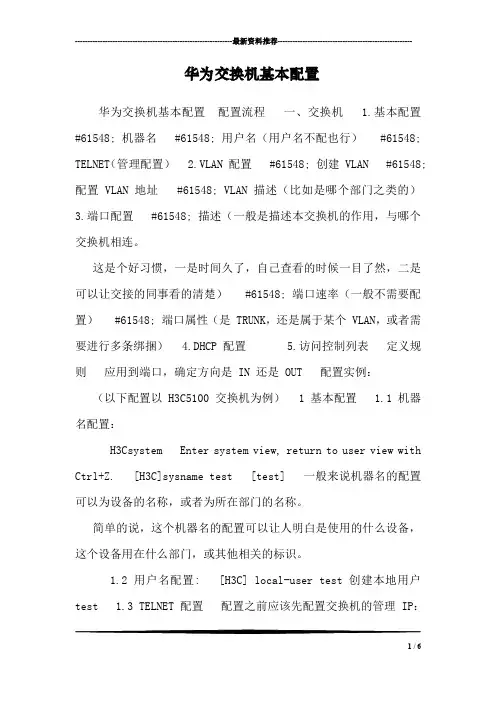

华为交换机基本配置

---------------------------------------------------------------最新资料推荐------------------------------------------------------华为交换机基本配置华为交换机基本配置配置流程一、交换机 1.基本配置#61548; 机器名 #61548; 用户名（用户名不配也行） #61548; TELNET（管理配置） 2.VLAN 配置 #61548; 创建 VLAN #61548; 配置 VLAN 地址 #61548; VLAN 描述（比如是哪个部门之类的）3.端口配置 #61548; 描述（一般是描述本交换机的作用，与哪个交换机相连。

这是个好习惯，一是时间久了，自己查看的时候一目了然，二是可以让交接的同事看的清楚） #61548; 端口速率（一般不需要配置） #61548; 端口属性（是 TRUNK，还是属于某个 VLAN，或者需要进行多条绑捆） 4.DHCP 配置 5.访问控制列表定义规则应用到端口，确定方向是 IN 还是 OUT 配置实例：（以下配置以 H3C5100 交换机为例） 1 基本配置 1.1 机器名配置：H3Csystem Enter system view, return to user view with Ctrl+Z. [H3C]sysname test [test] 一般来说机器名的配置可以为设备的名称，或者为所在部门的名称。

简单的说，这个机器名的配置可以让人明白是使用的什么设备，这个设备用在什么部门，或其他相关的标识。

1.2 用户名配置: [H3C] local-user test 创建本地用户test 1.3 TELNET 配置配置之前应该先配置交换机的管理 IP：1 / 6[test]interface vlan 1 [test-Vlan-interface1]ip address 192.168.1.1 255.255.255.0 [test-Vlan-interface1] 配置 TELNET 及密码（不需要用户名进行认证）：[test]user-interface vty 0 4 [test-ui-vty0-4]authentication-mode password [test-ui-vty0-4] set authentication password simple mima [test-ui-vty0-4]user privilege level 3 [test-ui-vty0-4] 注意：此部分密码为明文显示，就是说在 DIS CU（显示配置）的时候密码是可见的；如果采用密文，将set authentication password simple mima中的simple改为cipher。

端口限速基本配置1端口绑定基本配置ACL基本配置密码恢复三层交换配置端口镜像配置DHCP配置配置文件管理远程管理配置STP配置私有VLAN配置端口trunk、hybrid应用配置交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE 端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

华为交换机配置方法：华为交换机的配置可以通过Web界面、Telnet命令行和Console命令行进行，下面将介绍常用的三种方法的配置步骤。

Web界面配置1）通过浏览器访问交换机的IP地址或域名。

2）输入用户名和密码，登录Web界面。

3）在Web界面中进行配置，可以通过菜单或搜索进行配置，配置完成后保存并重启生效。

Telnet命令行配置1）通过Telnet协议连接到交换机。

2）输入用户名和密码，登录命令行界面。

3）在命令行界面中输入命令进行配置，配置完成后保存并重启生效。

Console命令行配置1）通过Console串口线连接到交换机。

2）打开串口终端软件，设置好串口参数，连接到交换机。

3）输入用户名和密码，登录命令行界面。

4）在命令行界面中输入命令进行配置，配置完成后保存并重启生效。

常用命令：华为交换机的配置命令分为全局配置和接口配置两种，下面列举一些常用的命令。

全局配置命令命令格式：system-view说明：进入系统视图，进行全局配置。

接口配置命令命令格式：interface 接口类型接口编号说明：进入接口视图，进行接口配置。

VLAN配置命令命令格式：vlan vlan-id说明：创建VLAN。

VLAN接口配置命令命令格式：interface Vlan vlan-id说明：进入VLAN接口视图，进行VLAN接口配置。

静态路由配置命令命令格式：ip route-static 目的网络地址目的网络掩码下一跳地址说明：配置静态路由。

ACL配置命令命令格式：acl number rule-id rule说明：配置ACL。

QoS配置命令命令格式：qos car { inbound | outbound } cir cir-value [ cbs cbs-value ]说明：配置CAR（流量控制）。

STP配置命令命令格式：stp mode stp-mode说明：配置STP（生成树协议）。

以上仅是一些常用命令的示例，具体配置命令还需要根据实际情况进行调整和修改。

华为交换机基本配置配置流程一、交换机1.基本配置 机器名 用户名（用户名不配也行） TELNET（管理配置）2.VLAN配置 创建VLAN 配置VLAN地址 VLAN描述（比如是哪个部门之类的）3.端口配置 描述（一般是描述本交换机的作用，与哪个交换机相连。

这是个好习惯，一是时间久了，自己查看的时候一目了然，二是可以让交接的同事看的清楚）&#61548; 端口速率（一般不需要配置）&#61548; 端口属性（是TRUNK，还是属于某个VLAN，或者需要进行多条绑捆）4.DHCP配置5.访问控制列表定义规则应用到端口，确定方向是IN还是OUT配置实例：（以下配置以H3C5100交换机为例）1 基本配置1.1 机器名配置：<H3C>systemEnter system view, return to user view with Ctrl+Z.[H3C]sysname test[test]一般来说机器名的配置可以为设备的名称，或者为所在部门的名称。

简单的说，这个机器名的配置可以让人明白是使用的什么设备，这个设备用在什么部门，或其他相关的标识。

1.2 用户名配置:[H3C] local-user test 创建本地用户test1.3 TELNET配置配置之前应该先配置交换机的管理IP：[test]interface vlan 1[test-Vlan-interface1]ip address 192.168.1.1255.255.255.0[test-Vlan-interface1]配置TELNET及密码（不需要用户名进行认证）：[test]user-interface vty 0 4[test-ui-vty0-4]authentication-mode password[test-ui-vty0-4] set authentication password simple mima [test-ui-vty0-4]user privilege level 3[test-ui-vty0-4]注意：此部分密码为明文显示，就是说在DIS CU（显示配置）的时候密码是可见的；如果采用密文，将“set authentication password simple mima”中的“simple”改为“cipher”。

华为交换机基本配置命令华为交换机基本配置命令一、单交换机VLAN划分命令命令解释system 进入系统视图system-view 进入系统视图quit 退到系统视图undo vlan 20 删除vlan 20sysname 交换机命名disp vlan 显示vlanvlan 20 创建vlan(也可进入vlan 20)port e1/0/1 to e1/0/5 把端口1-5放入VLAN 20 中disp vlan 20 显示vlan里的端口20int e1/0/24 进入端口24port access vlan 20 把当前端口放入vlan 20 undo port e1/0/10 表示删除当前VLAN端口10 disp curr 显示当前配置二、配置交换机支持TELNETsystem 进入系统视图sysname 交换机命名int vlan 1 进入VLAN 1ip address 192.168.3.100 255.255.255.0 配置IP地址user-int vty 0 4 进入虚拟终端authentication-mode password (aut password) 设置口令模式set authentication password simple 222 (set aut pass sim 222) 设置口令user privilege level 3(use priv lev 3) 配置用户级别disp current-configuration （disp cur) 查看当前配置disp ip int 查看交换机VLAN IP配置删除配置必须退到用户模式reset saved-configuration(reset saved) 删除配置reboot 重启交换机三、跨交换机VLAN的通讯在sw1上：vlan 10 建立VLAN 10int e1/0/5 进入端口5port access vlan 10 把端口5加入vlan 10vlan 20 建立VLAN 20int e1/0/15 进入端口15port access vlan 20 把端口15加入VLAN 20int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all 同上在SW2上:vlan 10 建立VLAN 10int e1/0/20 进入端口20port access vlan 10 把端口20放入VLAN 10int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN 使用disp int e1/0/24 查看端口24是否为TRUNKundo port trunk permit vlan all 删除该句四、路由的配置命令system 进入系统模式sysname 命名int e1/0 进入端口ip address 192.168.3.100 255.255.255.0 设置IPundo shutdown 打开端口disp ip int e1/0 查看IP接口情况disp ip int brief 查看IP接口情况user-int vty 0 4 进入口令模式authentication-mode password(auth pass) 进入口令模式set authentication password simple 222 37 设置口令user privilege level 3 进入3级特权save 保存配置reset saved-configuration 删除配置（用户模式下运行）undo shutdown 配置远程登陆密码int e1/4ip route 192.168.3.0(目标网段）255.255.255.0 192.168.12.1（下一跳：下一路由器的接口）静态路由ip route 0.0.0.0 0.0.0.0 192.168.12.1 默认路由disp ip rout 显示路由列表华3C AR-18E1/0（lan1-lan4)E2/0(wan0)E3/0(WAN1)路由器连接使用直通线。

华为交换机配置方法华为交换机是一种高性能网络交换设备，广泛应用于企业、政府机构、教育机构等各种网络环境中。

下面是华为交换机配置的详细方法：登录华为交换机使用终端软件，如SecureCRT或PuTTY，连接到华为交换机的管理口，并输入用户名和密码进行登录。

一般情况下，用户名为admin，密码为admin。

进入系统视图华为交换机采用层级结构的管理视图，系统视图是最高层级的视图。

在登录成功后，可以通过输入system-view命令进入系统视图。

配置基本网络参数在系统视图下，可以配置华为交换机的基本网络参数，包括IP地址、子网掩码、网关和DNS服务器等。

具体命令如下：配置IP地址：interface vlanif 1，ip address 192.168.1.1 24配置网关：ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 配置DNS服务器：ip dns server-address 8.8.8.8其中，vlanif 1是虚拟接口编号，192.168.1.1是华为交换机的IP地址，24是子网掩码的长度，0.0.0.0 0.0.0.0表示默认路由，192.168.1.254是网关的IP地址，8.8.8.8是DNS服务器的IP地址。

配置VLANVLAN是一种虚拟局域网技术，可以将不同的物理端口划分到不同的逻辑网络中。

华为交换机支持IEEE 802.1Q标准的VLAN。

具体命令如下：创建VLAN：vlan batch 10 20配置VLAN接口：interface vlanif 10，ip address 192.168.10.1 24配置端口所属VLAN：interface gigabitethernet 1/0/1，port link-type access，port default vlan 10其中，vlan batch 10 20是批量创建VLAN 10和VLAN 20，interface vlanif 10是VLAN 10的虚拟接口，192.168.10.1是VLAN 10的IP地址，gigabitethernet 1/0/1是物理端口的接口编号。

华为交换机基本配置命令华为交换机基本配置命令一、单交换机VLAN划分以下是单交换机VLAN划分的基本命令：system：进入系统视图。

system-view：进入系统视图。

quit：退出系统视图。

undovlan20：删除vlan20.XXX：交换机命名。

dispvlan：显示vlan。

vlan20：创建vlan（也可进入vlan20）。

porte1/0/1toe1/0/5：把端口1-5放入VLAN20中。

对于5700系列交换机，单个端口放入VLAN的命令如下：XXX]intg0/0/1XXX]portlink-type access（注：接口类型access，hybrid、trunk）XXX]portdefaultvlan10而批量端口放入VLAN的命令如下：XXX]port-group1XXX-port-group-1]group-XXXXXX-port-group-1]porthybriduntaggedvlan3如果需要删除group（组）vlan200内的15端口，可以使用以下命令：XXX]intg0/0/15XXX-XXX]XXX通过group端口限速设置的命令如下：XXX]Port-group2XXX]group-memberg0/0/2tog0/0/23XXX]qoslroutboundcir2000cbs要显示vlan里的端口20，可以使用以下命令：dispvlan20如果需要进入端口24，可以使用以下命令：inte1/0/24要删除当前VLAN端口10，可以使用以下命令：XXX如果需要显示当前配置，可以使用以下命令：dispcurr如果需要保存配置，可以使用以下命令：save如果需要通过关闭日志信息命令改变DS模块来实现关闭配置后的确认信息显示，可以使用以下命令：info-XXXoff如果需要通过打开日志信息命令改变DS模块来实现打开配置后的确认信息显示，可以使用以下命令：info-XXX二、配置交换机支持XXX以下是配置交换机支持XXX的基本命令：system：进入系统视图。

华为交换机基本配置命令详解华为交换机基本配置命令详解1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration 檫除旧的配置文件reboot 交换机重启display version 显示系统版本信息2、基本配置[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface ethernet 1/0/1 进入接口视图[Quidway]interface vlan 1进入接口视图[Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP 地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 进入虚拟终端[S3026-ui-vty0-4]authentication-mode password 设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple xmws123 设置口令[S3026-ui-vty0-4]user privilege level 3 用户级别4、端口配置[Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态[Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率[Quidway-Ethernet1/0/1]flow-control 配置端口流控[Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接[Quidway-Ethernet1/0/1]port link-type {trunk|access|hybrid} 设置端口工作模式[Quidway-Ethernet1/0/1]undo shutdown 激活端口[Quidway-Ethernet1/0/2]quit 退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual 创建手工聚合组1 [Qw_A] interface ethernet 1/0/1 将以太网端口Ethernet1/0/1加入聚合组1[Qw_A-Ethernet1/0/1] port link-aggregation group 1[Qw_A-Ethernet1/0/1] interface ethernet 1/0/2 将以太网端口Ethernet1/0/1加入聚合组1[Qw_A-Ethernet1/0/2] port link-aggregation group 1[Qw_A] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建t unnel业务环回组。

华为交换机基本配置6个实验报告随着信息技术的发展，网络设备的应用越来越广泛。

作为网络通信设备中的一种，交换机在局域网中起着至关重要的作用。

华为交换机是当前市场上应用较为广泛的一种交换机品牌，其功能强大，性能稳定。

针对华为交换机的基本配置，我们可以进行一些实验来深入了解和掌握其使用方法。

在本文中，我们将围绕华为交换机的基本配置展开六个实验报告，从简单到复杂，由浅入深地探讨华为交换机的使用方法和技巧。

通过这些实验，我们将对华为交换机的基本配置有一个全面、深刻的理解，为日后的网络设备使用和管理提供有力的支持。

一、实验报告一：华为交换机的基本连接和登录在第一个实验中，我们将学习如何连接并登录华为交换机，这是使用交换机的第一步。

我们将了解到交换机的基本连接方法，学习如何通过终端设备登录交换机，并进行基本的配置操作。

通过这个实验，我们可以对华为交换机的使用环境和登录方法有一个清晰的认识。

二、实验报告二：VLAN的配置和管理VLAN是虚拟局域网的简称，对局域网进行划分可以提高网络的安全性和管理效果。

在这个实验中，我们将学习如何在华为交换机上进行VLAN的配置和管理，包括VLAN的创建、VLAN口的划分和端口的配置等操作。

通过这个实验，我们可以深入了解VLAN的应用和管理，为实际网络的划分和管理奠定基础。

三、实验报告三：静态路由的配置和使用在现代网络中，路由是实现不同网络之间通信的关键设备。

在这个实验中，我们将学习如何在华为交换机上配置和使用静态路由，包括路由表的设置、路由信息的添加和删除等操作。

通过这个实验，我们可以掌握静态路由的配置方法，为不同网络之间的通信建立起有效的桥梁。

四、实验报告四：访问控制列表（ACL）的配置和管理访问控制列表是在网络设备上实现对数据包进行过滤和控制的重要工具。

在这个实验中，我们将学习如何在华为交换机上配置和管理访问控制列表，包括ACL规则的设置、ACL的应用和优先级的调整等操作。

1：配置登录用户，口令等<Quidway> //用户直行模式提示符,用户视图<Quidway>system-view //进入配置视图[Quidway] //配置视图（配置密码后必须输入密码才可进入配置视图）[Quidway] sysname xxx //设置主机名成为xxx这里使用[Quidway] aaa //进入aaa认证模式定义用户账户[Quidway-aaa] local-user wds password cipher wds[Quidway-aaa] local-user wds level 15[Quidway-aaa] local-user wds service-type telnet terminal ssh //有时候这个命令是最先可以运//行的，上边两个命令像password，level都是定义完vty 的// authentication-mode aaa后才出现[Quidway-aaa] quit[Quidway] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了几次才能运行[Quidway-ui-vty0-4] authentication-mode aaa[Quidway-ui-vty0-4] quit2：华为S9303 VLan设置创建vlan：<Quidway> //用户直行模式提示符,用户视图<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图将端口加入到vlan中：[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

1、进入系统配置页面<Huawei>system-view #进入配置页面2、华为交换机清空所有配置<Huawei>reset saved-configuration #重置保存的配置The configuration will be erased to reconfigure. Continue? [Y/N]:Y #配置将被擦除以重新配置。

持续[是/否]：是<Huawei>reboot #重启Info: The system is now comparing the configuration, please wait.Warning: All the configuration will be saved to the configuration file for the next startup:, Continue?[Y/N]:n #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：N#询问是否Info: If want to reboot with saving diagnostic information, input 'N' and then execute 'reboot save diagnostic-information'.System will reboot! Continue?[Y/N]:y #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：Y#询问是否注意：重启需要先选择N再选择Y3、更改交换机名字[Huawei]sysname R1 #R1就是系统名称[Huawei]save #保存配置4、设置交换机consle登录密码[Huawei]user-interface console 0 #设置华为console 0口的登录密码[Huawei-ui-console0]authentication-mode password #设置consle认证方式为密码认证[Huawei-ui-console0]set authentication password simple huawei1#设置登录密码为明文登录密码，后面huawei1为密码，用dis au查看配置的时候可以看到具体的密码[Huawei-ui-console0]set authentication password cipher huawei1#设置登录密码为密文登录密码，后面huawei1为密码，用dis au查看配置的时候看不到密码配置，显示为加密5、设置交换机telnet远程登录账号和密码<Huawei>system-view #进入系统[Huawei]telnet server enable #打开telnet服务[Huawei]user-interface vty 0 4 #进入vty 0 4 虚拟接口，因为telnet登陆无物理接口[Huawei-ui-vty0-4]authentication-mode aaa #设置虚接口即telnet认证模式为aaa [Huawei-aaa]quit #返回上一级菜单[Huawei]aaa #telnet 远程登陆设置一般通过aaa认证，首先我们进入aaa认证[Huawei-aaa]local-user admin password cipher huawei1#新增用户账号为admin，密码为华为1 [Huawei-aaa]local-user admin service-type telnet #设置admin为telnet登陆用户[Huawei-aaa]local-user admin privilege level 3 #设置admin的账号权限等级，0为最低级（访问级），只能ping等等，1为监控级，可以查看dis，2为系统级，可以进行配置，3为管理级，可以下载配置等等<Huawei>dis local-user #查看用户有哪些6、设置接口IP地址（需要确定是否是三层交换还是二层交换，需要做对应转换，进入接口查看，如果有port switch则是二层，如果是Route Port则是三层，三层可以配置IP地址，二层不能）[Huawei]interface e0/0/0 #进入接口[Huawei-Ethernet0/0/0]portswitch #三层接口转二层接口[Huawei-Ethernet0/0/0]undo portswitch #二层转三层接口7、设置VLAN和VLAN IP地址，配置好了IP地址之后可以把电脑接到这个接口，配置新IP看能否ping 通，如果中间有两台交换机，需要配置trunk，并且允许对应vlan通过[Huawei]vlan 100 #创建vlan 100[Huawei-vlan100]port Ethernet 0/0/0 #把E0/0/0口加入到vlan 100里面[Huawei-vlan100]port Ethernet 0/0/0 to e0/0/13 #把E0/0/0到13号口加入到vlan 100里面，如果出现报错Error: Trunk or Hybrid port(s) can not be added or deleted in this man，需要把端口转换成access模式，命令如下：[Huawei]interface e0/0/0[Huawei-Ethernet0/0/0]port link-type access #端口转为ACCESS模式[Huawei-vlan100]quit #退出[Huawei]interface Vlanif 100 #进入vlanif100[Huawei-Vlanif100]ip address 192.168.2.1 255.255.255.0 #配置vlanif 100的IP地址[Huawei]interface g0/0/0 #进入两台交换机的连接口，配置trunk [Huawei-Ethernet0/0/0]port link-type trunk #配置trunk，两边接口都需要配置[Huawei-Ethernet0/0/0port trunk allow-pass vlan 100 200#vlan100和vlan200是需要通过的vlan。

交换机配置指导（华为）一、 型号（LS-S3928P-PWR-EI）1、性能指标项目S3900-SI S3900-EI线速二/三层交换所有端口支持线速转发交换容量为19.2Gbit/s包转发率9.6Mpps（S3928)/13.2Mpps（S3952）交换模式存储转发模式VLAN 支持4K个符合IEEE 802.1Q标准的VLAN 支持基于端口的VLANVoice VLAN 支持识别进入端口的流的MAC地址，如果是IP电话流，就会将该端口加入相应的Voice VLAN广播风暴抑制支持基于端口速率百分比的广播风暴抑制，同时支持基于pps的广播风暴抑制端口环回检测支持端口收、发数据线被短路的检测与告警静态路由、RIPv1/2IP路由N/A OSPF、ECMP支持组播VLAN；支持基于端口复制；支持IGMP snooping、Filter、Fast leave；组播N/A IGMP V1/V2、PIM-SM、PIM-DM 生成树协议支持STP/RSTP/MSTP。

64VLAN虚接口每个虚接口支持4个Secondary IPUDP helper 支持支持通过LACP进行动态端口汇聚支持通过LACP进行动态端口汇聚，支持跨设备汇聚支持进行通过命令行手动进行端口汇聚支持FE（Fast Ethernet）端口汇聚支持GE（Gigabit Ethernet）端口汇聚支持每个汇聚组最大端口数8FE或者4GE端口汇聚S3928p最多支持14组端口汇聚组，S3952P最多支持26组汇聚组最多支持32组端口汇聚Jumbo frame N/A 支持镜像支持多对一的端口镜像，即多个源端口，一个镜像端口支持流镜像地址自学习IEEE 802.1D标准最多支持16K个MAC地址MAC地址表支持静态MAC地址1K流控支持IEEE 802.3x流控（全双工） 支持背压式流控（半双工）IRF简单堆叠 支持，最多8台IRF N/A 支持IRF 8台加载与升级支持XModem协议实现加载升级支持FTP、TFTP加载升级管理支持命令行接口（CLI）配置支持Telnet远程配置支持通过Console口配置支持SNMP支持RMON1，2，3，9组MIB支持华为iManager N2000 DMS网管系统支持WEB网管支持系统日志支持分级告警维护支持调试信息输出支持PING、TracertQoS/ACL 支持对端口接收报文的速率和发送报文的速率进行限制支持报文重定向支持CAR（Committed Access Rate）功能，流量限速的粒度为：64Kbit/s 支持8个端口输出队列支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP （Strict Priority）、WRR（Weighted Round Robin）、WFQ、SP+WFQ、SP+WRR五种模式支持报文的802.1p和DSCP优先级重新标记支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC（Medium Access Control）地址、源IP地址、目的IP地址、端口、协议、VLAN（Virtual Local Area Network）、VLAN范围、MAC地址范围和非法帧过滤支持基于时间段（Time Range）的ACL和QoS控制支持Qos Profile管理方式，允许用户定制Qos服务方案Web cache重定向支持用户分级管理和口令保护支持IEEE 802.1X 认证支持AAA&Radius 认证支持MAC 地址学习数目限制支持MAC 地址与端口绑定 支持DUD(Disconnect Unauthorised Device)认证，通过MAC 地址学习数目限制和MAC 地址与端口绑定实现支持SSH支持防止DoS 攻击功能支持端口隔离支持MAC 地址黑洞安全特性 N/A 支持集中式MAC 地址认证WRED支持 DHCP CLIENT支持 DHCP RELAY支持 BOOTP支持 NTP支持 口令恢复支持 基于端口的Trap 支持缺省配置文件 支持2、配置1）查看交换机配置<quidway>display current-configuration#sysname GDGZ-MA-WLAN-SW02-ZSY10-3F-ZD#radius scheme system#domain system#vlan 1#vlan 4#vlan 153#vlan 1904#interface Vlan-interface4ip address 172.17.2.166 255.255.255.0#interface Aux1/0/0#interface Ethernet1/0/1poe enableport access vlan 153#interface Ethernet1/0/2 poe enableport access vlan 153#interface Ethernet1/0/3poe enableport access vlan 153#interface Ethernet1/0/4poe enableport access vlan 153#interface Ethernet1/0/5poe enableport access vlan 153#interface Ethernet1/0/6poe enableport access vlan 153#interface Ethernet1/0/7poe enableport access vlan 153#interface Ethernet1/0/8 poe enableport access vlan 153#interface Ethernet1/0/9poe enableport access vlan 153#interface Ethernet1/0/10poe enableport access vlan 153#interface Ethernet1/0/11poe enableport access vlan 153#interface Ethernet1/0/12poe enableport access vlan 153#interface Ethernet1/0/13poe enableport access vlan 153#interface Ethernet1/0/14 poe enableport access vlan 153#interface Ethernet1/0/15poe enableport access vlan 153#interface Ethernet1/0/16poe enable#interface Ethernet1/0/17poe enable#interface Ethernet1/0/18poe enable#interface Ethernet1/0/19poe enable#interface Ethernet1/0/20poe enable#interface Ethernet1/0/21poe enableport access vlan 1904#interface Ethernet1/0/22poe enableport access vlan 4#interface Ethernet1/0/23poe enableport access vlan 4#interface Ethernet1/0/24poe enableport link-type trunkport trunk permit vlan all#interface GigabitEthernet1/1/1#interface GigabitEthernet1/1/2#interface GigabitEthernet1/1/3#interface GigabitEthernet1/1/4#undo irf-fabric authentication-mode#interface NULL0#voice vlan mac-address 0001-e300-0000 mask ffff-ff00-0000 #ip route-static 0.0.0.0 0.0.0.0 172.17.2.1 preference 60 #user-interface aux 0 7user-interface vty 0 4user privilege level 3set authentication password simple huawei#return2）交换机命名配置<quidway>sys[quidway]sysname DXCZD-ZSY1-SW01-1F [交换机名称]3）远程登陆配置（telnet）a.打开telnet作态，不用登陆帐号，只需要密码登陆方式 [quidway]user interface vty 0 4[quidway-ui-vty0-4]authentication mode password[quidway-ui-vty0-4]set authentication passsword simple huiwei [密码] [quidway-ui-vty0-4]user privilege level 3b.使用用户帐号和密码登陆[quidway]local-user admin [帐号][quidway-luser-admin]password simple huawei[quidway-luser-admin]service-type telnet terminal[quidway-luser-admin]level 34）管理VLAN和管理地址配置<quidway>sys[quidway]vlan 2[管理VLAN ID][quidway-vlan4]quit[quidway]interface vlan-interface 2[管理VLAN ID][quidway-Vlan-interface4]ip address 172.17.4.90 255.255.255.0交换机IP地址 子网掩码[quidway-Vlan-interface4]quit[quidway]ip route-static 0.0.0.0 0.0.0.0 172.17.4.1[网关地址]5）端口配置（trunk口配置和access vlan配置）a.配置trunk口<quidway>sys[quidway]interface ethernet 1/0/24[配置上连端口][quidway-Ethernet1/0/24]port link-type trunk[quidway-Ethernet1/0/24]port trunk permit vlan 4[允许通过的VLAN ID]b.配置access vlan端口<quidway>sys[quidway]vlan 100[AP group vlan ID][quidway-vlan100]port ethernet 1/0/1 to ethernet 1/0/10[向VLAN100中加入端口1到端口10,一般为AP与交换机连接的端口]6）保存配置<quidway>save二、 型号（LS-S5328C-EI-24S/S2326TP-PWR-EI）1、配置1）查看交换机配置<quidway>display current-configuration2）交换机命名配置<quidway>sys[quidway]sysname DXCZD-ZSY1-SW01-1F [交换机名称]3）远程登陆配置（telnet）c.打开telnet作态，不用登陆帐号，只需要密码登陆方式 [quidway]user interface vty 0 4[quidway-ui-vty0-4]authentication mode password[quidway-ui-vty0-4]set authentication passsword simple huiwei [密码] [quidway-ui-vty0-4]user privilege level 3d.使用用户帐号和密码登陆[quidway]local-user admin [帐号][quidway-luser-admin]password simple huawei[quidway-luser-admin]service-type telnet terminal[quidway-luser-admin]level 34）管理VLAN和管理地址配置<quidway>sys[quidway]vlan 2[管理VLAN ID][quidway-vlan4]quit[quidway]interface vlan-interface 2[管理VLAN ID][quidway-Vlan-interface4]ip address 172.17.4.90 255.255.255.0 [quidway-Vlan-interface4]quit[quidway]ip route-static 0.0.0.0 0.0.0.0 172.17.4.1[网关地址]5）端口配置（trunk口配置和access vlan配置）c.配置trunk口<quidway>sys[quidway]interface g 0/0/24[配置上连端口][quidway-GigabitEthernet0/0/24]undo port default vlan 1[要先删除这条命令][quidway-GigabitEthernet0/0/24]port link-type trunk[quidway-GigabitEthernet0/0/24]port trunk allow-pass vlan 4[允许通过的VLAN ID]d.配置access vlan端口<quidway>sys[quidway]vlan 100[AP group vlan ID][quidway-vlan100]port e 0/0/1 to e 0/0/10[向VLAN100中加入端口1到端口10,一般为AP与交换机连接的端口]6）保存配置<quidway>save学校工作总结本学期，我校工作在全体师生的大力支持下，按照学校工作计划及行事历工作安排，紧紧围绕提高教育教学质量的工作思路，不断强化学校内部管理，着力推进教师队伍建设，进一步提高学校办学水平，提升学校办学品位，取得了显著的成绩。

华为交换机基础配置教程-交换机配置教程1:配置登录⽤户，⼝令等vQuidway> // ⽤户直⾏模式提⽰符，⽤户视图vQuidway>system-view // 进⼊配置视图[Quidway] // 配置视图（配置密码后必须输⼊密码才可进⼊配置视图）[Quidway] sysname xxx // 设置主机名成为xxx这⾥使⽤[Quidway] aaa // 进⼊aaa认证模式定义⽤户账户[Quidway-aaa] local-user wds password cipher wds[Quidway-aaa] local-user wds level 15[Quidway-aaa] local-user wds service-type telnet term inal ssh // 有时候这个命令是最先可以运// ⾏的，上边两个命令像password，level都是定义完vty的// authe nticati on-m ode aaa 后才出现[Quidway-aaa] quit[Quidway] user-i nteface vty 0 4 // 当时很奇怪这个命令就是找不到，最后尝试了⼏次才能运⾏[Quidway-ui-vtyO-4] authe nticati on-m ode aaa[Quidway-ui-vtyO-4] quit2 :华为S9303 VLan设置创建vlan :// ⽤户直⾏模式提⽰符，⽤户视图system-view // 进⼊配置视图[Quidway] vlan 10 // 创建vlan 10，并进⼊vlan10配置视图，如果vlan10存在就直接进⼊vlan10配置视图[Quidway-vla n10] quit // 回到配置视图[Quidway] vlan 100 // 创建vian 100，并进⼊vian100 配置视图，如果vian10 存在就直接进⼊vian100配置视图[Quidway-vla n100] quit // 回到配置视图将端⼝加⼊到vlan中：[Quidway] in terface GigabitEther net2/0/1 （10G 光⼝）[Quidway- GigabitEthernet2/0/1] port lin k-type access // 定义端⼝传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 // 将端⼝加⼊vlan100 [Quidway- GigabitEthernet2/0/1] quit [Quidway] in terface GigabitEther net1/0/0 // 进⼊1号插槽上的第⼀个千兆⽹⼝配置视图中。

华为交换机常用命令配置介绍华为交换机是一种常见的网络设备，用于构建大型网络。

配置华为交换机需要使用一些常用的命令，通过这些命令可以设置交换机的各种功能和参数。

本文将介绍一些常用的华为交换机配置命令，包括基本配置、端口配置和VLAN配置等。

一、基本配置命令：1.设置设备主机名：[HUAWEI] sysname Switch //将设备主机名设置为Switch2.配置管理口：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type access //设置接口类型为access[Switch-GigabitEthernet0/0/1] port default vlan 10 //设置默认VLAN为103.配置IP地址：[Switch-GigabitEthernet0/0/1] ip address 192.168.1.1255.255.255.0 //配置接口IP地址为192.168.1.1，子网掩码为255.255.255.04.设置设备登录认证：[Switch] aaa //进入AAA视图[Switch-aaa] local-user admin //创建本地用户admin[Switch-aaa] password simple admin123 //设置密码为admin1235.开启SSH远程登录：[Switch] ssh server enable //开启SSH服务[Switch] ssh user admin //创建SSH用户admin[Switch-ssh-user-admin] authentication-type password //设置认证方式为密码[Switch-ssh-user-admin] service-type stelnet //设置服务类型为SSH二、端口配置命令：1.查看端口状态：[Switch] display interface gigabitethernet 0/0/1 //查看GigabitEthernet 0/0/1接口的状态信息2.端口速率设置：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] speed 100 //设置速率为100Mbps 3.端口流量控制：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] flow-control //开启流量控制4.端口VLAN成员关系设置：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type trunk //设置接口类型为trunk[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 1020 //设置允许通过的VLAN为10和20三、VLAN配置命令：1.创建VLAN：[Switch] vlan 10 //创建VLAN 10[Switch-vlan10] quit //退出VLAN 10视图2.VLAN接口配置：[Switch] interface vlanif 10 //进入VLAN 10接口[Switch-Vlan-interface10] ip address 192.168.10.1255.255.255.0 //配置接口IP地址为192.168.10.1，子网掩码为255.255.255.03.VLAN端口关联：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type hybrid //设置接口类型为hybrid（混合）[Switch-GigabitEthernet0/0/1] port hybrid vlan 10 untagged //设置接口为VLAN 10的未标记端口四、其他常用命令：1.查看设备信息：[Switch] display version //查看设备版本信息[Switch] display interface brief //查看所有接口的基本信息2.保存配置：[Switch] save //保存当前配置3.重启设备：[Switch] reboot //重启设备以上是一些常用的华为交换机配置命令。
