ERDAS遥感图像处理教程,绝对给力

目录1. 影像阅读2. 遥感影像分幅裁剪与拼接处理3. 影像几何校正及正射影像制作4. 影像增强1. 影像阅读1.1 设置erdas的各种默认参数1)在ERDAS IMAGINE的主菜单栏上找到sessio n→Preferences,单击出现Preferences editor对话框。

2)通过拖动Category的滚动条，可以看到右方对应出现的各个参数，同时也可以在文本编辑处修改这些参数。

3)在Category下选择Viewer,拖动滚动条查看它的各种参数。

4)查看Category的帮助信息。

点击右下方的“help”和“Category Help”，则出现以下的界面，如果有不懂的地方我们就可以通过这个帮助信息寻求答案。

1.2 显示图像1)在ERDAS主菜单上点击图标，新建一个经典窗口，如下图：2)在Viewer界面上点击File→Open →Raster Layer，在默认路径中打开lanier.im g。

3)点击Raster Options栏设置图层的红绿蓝三个波段的分配。

将原来的4 3 2 改为4 5 3后，图象的色调明显变化了。

1.3 查询像素信息1）使用查询功能选择Utility→Inquire Cursor出现下图中的对话框,通过左下方的四个三角形的符号来分别调整查询指针的上下左右的位置,圆圈表示使查询指针回到中心处,指针的移动,其中的X和Y坐标的数值也会跟着作相应的变化。

指针所指的像素的信息被显示在单元格里。

选择Utility→Inquire Color,选择为黄色，则查询指针的十字框的颜色由白色变为了黄色。

选择Utility→Inquire Shape,呈现的滚动条列表中选择circle.cursor，再点击Use Cursor button, 然后点击Apply。

4）量测通过这个工具可以实现在所在图层中的点，线，面，矩形，椭圆形的长度（周长）和面积。

1.4 图层管理1）排列多个图层打开lnsoils.img，并在Raster Options栏中将锁定的ClearDisplay项取消，即不清除视窗中已经打开的图像，使得多个图层能够在一个窗口中存在和切换。

《ERDAS IMAGINE遥感图像处理教程》根据作者多年遥感应用研究和ERDAS IMAGINE软件应用经验编著而成，系统地介绍了ERDAS IMAGINE 9.3的软件功能及遥感图像处理方法。

全书分基础篇和扩展篇两部分，共25章。

基础篇涵盖了视窗操作、数据转换、几何校正、图像拼接、图像增强、图像解译、图像分类、子像元分类、矢量功能、雷达图像、虚拟GIS、空间建模、命令工具、批处理工具、图像库管理、专题制图等ERDAS IMAGINE Professional级的所有功能，以及扩展模块Subpixel、Vector、OrthoRadar、VirtualGIS等；扩展篇则主要针对ERDAS IMAGINE 9.3的新增扩展模块进行介绍，包括图像大气校正（ATCOR）、图像自动配准（AutoSync）、高级图像镶嵌（MosaicPro）、数字摄影测量（LPS）、三维立体分析（Stereo Analyst）、自动地形提取（Automatic Terrain Extraction）、面向对象信息提取（Objective）、智能变化检测（DeltaCue）、智能矢量化（Easytrace）、二次开发（EML）等十个扩展模块的功能。

《ERDAS IMAGINE遥感图像处理教程》将遥感图像处理的理论和方法与ERDAS IMAGINE软件功能融为一体，可以作为ERDAS IMAGINE软件用户的使用教程，对其他从事遥感技术应用研究的科技人员和高校师生也有参考价值。

基础篇第1章概述21.1 遥感技术基础21.1.1 遥感的基本概念21.1.2 遥感的主要特点21.1.3 遥感的常用分类31.1.4 遥感的物理基础31.2 ERDAS IMAGINE软件系统6 1.2.1 ERDAS IMAGINE概述6 1.2.2 ERDAS IMAGINE安装7 1.3 ERDAS IMAGINE图标面板11 1.3.1 菜单命令及其功能111.3.2 工具图标及其功能141.4 ERDAS IMAGINE功能体系14第2章视窗操作162.1 视窗功能概述162.1.1 视窗菜单功能172.1.2 视窗工具功能172.1.3 快捷菜单功能182.1.4 常用热键功能182.2 文件菜单操作192.2.1 图像显示操作202.2.2 图形显示操作222.3 实用菜单操作232.3.1 光标查询功能232.3.2 量测功能242.3.3 数据叠加显示252.3.4 文件信息操作272.3.5 三维图像操作292.4 显示菜单操作332.4.1 文件显示顺序332.4.2 显示比例操作332.4.3 显示变换操作342.5 AOI菜单操作342.5.1 打开AOI工具面板35 2.5.2 定义AOI显示特性35 2.5.3 定义AOI种子特征35 2.5.4 保存AOI数据层36 2.6 栅格菜单操作372.6.1 栅格工具面板功能37 2.6.2 图像对比度调整392.6.3 栅格属性编辑402.6.4 图像剖面工具432.7 矢量菜单操作452.7.1 矢量工具面板功能46 2.7.2 矢量文件生成与编辑472.7.3 改变矢量要素形状482.7.4 调整矢量要素特征482.7.5 编辑矢量属性数据492.7.6 定义要素编辑参数502.8 注记菜单操作502.8.1 创建注记文件512.8.2 设置注记要素类型522.8.3 放置注记要素522.8.4 注记要素属性编辑542.8.5 添加坐标格网55第3章数据输入/输出563.1 数据输入/输出概述563.2 二进制图像数据输入573.2.1 输入单波段数据573.2.2 组合多波段数据583.3 其他图像数据输入/输出59 3.3.1 HDF图像数据输入操作59 3.3.2 JPG图像数据输入/输出60 3.3.3 TIFF图像数据输入/输出61第4章数据预处理624.1 遥感图像处理概述62 4.1.1 遥感图像几何校正62 4.1.2 遥感图像裁剪与镶嵌63 4.1.3 数据预处理模块概述63 4.2 三维地形表面处理64 4.2.1 启动三维地形表面64 4.2.2 定义地形表面参数65 4.2.3 生成三维地形表面66 4.2.4 显示三维地形表面67 4.3 图像几何校正674.3.1 图像几何校正概述67 4.3.2 资源卫星图像校正70 4.3.3 遥感图像仿射变换76 4.3.4 航空图像正射校正78 4.4 图像裁剪处理814.4.1 图像规则裁剪814.4.2 图像不规则裁剪824.4.3 图像分块裁剪844.5 图像镶嵌处理844.5.1 图像镶嵌功能概述84 4.5.2 卫星图像镶嵌处理90 4.5.3 航空图像镶嵌处理934.6 图像投影变换954.6.1 启动投影变换954.6.2 投影变换操作964.7 其他预处理功能964.7.1 生成单值栅格图像964.7.2 重新计算图像高程974.7.3 数据发布与浏览准备97 4.7.4 产生或更新图像目录98 4.7.5 图像范围与金字塔计算99第5章图像解译1005.1 图像解译功能概述1005.1.1 图像空间增强1005.1.2 图像辐射增强1015.1.3 图像光谱增强1015.1.4 高光谱基本工具1025.1.5 高光谱高级工具1035.1.6 傅里叶变换1035.1.7 地形分析功能1045.1.8 地理信息系统分析104 5.1.9 实用分析功能1055.2 空间增强处理1065.2.1 卷积增强处理106 5.2.2 非定向边缘增强107 5.2.3 聚焦分析1085.2.4 纹理分析1095.2.5 自适应滤波1105.2.6 统计滤波1115.2.7 分辨率融合1115.2.8 改进IHS融合112 5.2.9 HPF图像融合114 5.2.10 小波变换融合115 5.2.11 删减法融合1165.2.12 Ehlers图像融合117 5.2.13 锐化增强处理118 5.3 辐射增强处理1205.3.1 查找表拉伸1205.3.2 直方图均衡化120 5.3.3 直方图匹配1215.3.4 亮度反转处理122 5.3.5 去霾处理1235.3.6 降噪处理1235.3.7 去条带处理1245.4 光谱增强处理1245.4.1 主成分变换1245.4.2 主成分逆变换1255.4.3 独立分量分析1265.4.4 去相关拉伸1275.4.5 缨帽变换1275.4.6 色彩变换1295.4.7 色彩逆变换1295.4.8 指数计算1305.4.9 自然色彩变换1315.4.10 ETM反射率变换131 5.4.11 光谱混合器1335.5 高光谱基本工具135 5.5.1 自动相对反射1355.5.2 自动对数残差1365.5.3 归一化处理1365.5.4 内部平均相对反射137 5.5.5 对数残差1375.5.6 数值调整1385.5.7 光谱均值1395.5.8 信噪比功能1395.5.9 像元均值1405.5.10 光谱剖面1415.5.11 光谱数据库1425.6 高光谱高级工具142 5.6.1 异常探测1425.6.2 目标探测1475.6.3 地物制图1495.6.4 光谱分析工程向导153 5.6.5 光谱分析工作站154 5.7 傅里叶变换1565.7.1 快速傅里叶变换156 5.7.2 傅里叶变换编辑器157 5.7.3 傅里叶图像编辑158 5.7.4 傅里叶逆变换1685.7.5 傅里叶显示变换169 5.7.6 周期噪声去除1695.7.7 同态滤波1705.8 地形分析1715.8.1 坡度分析1715.8.2 坡向分析1715.8.3 高程分带1725.8.4 地形阴影1735.8.5 彩色地势1735.8.6 地形校正1755.8.7 栅格等高线1755.8.8 点视域分析1765.8.9 路径视域分析181 5.8.10 三维浮雕1825.8.11 高程转换1835.9 地理信息系统分析184 5.9.1 邻域分析1845.9.2 周长计算1865.9.3 查找分析1865.9.4 指标分析1875.9.5 叠加分析1885.9.6 矩阵分析1895.9.7 归纳分析1905.9.8 区域特征1905.10 实用分析功能191 5.10.1 变化检测1915.10.2 函数分析1925.10.3 代数运算1925.10.4 色彩聚类1935.10.5 高级色彩聚类194 5.10.6 数值调整1955.10.7 图像掩膜1965.10.8 图像退化197 5.10.9 去除坏线197 5.10.10 投影变换198 5.10.11 聚合处理199 5.10.12 形态学计算199第6章图像分类202 6.1 图像分类简介202 6.1.1 非监督分类202 6.1.2 监督分类2036.1.3 专家系统分类206 6.2 非监督分类2086.2.1 获取初始分类209 6.2.2 调整分类结果210 6.3 监督分类2126.3.1 定义分类模板213 6.3.2 评价分类模板221 6.3.3 执行监督分类226 6.3.4 评价分类结果227 6.4 分类后处理2316.4.1 聚类统计2326.4.2 过滤分析2326.4.3 去除分析2336.4.4 分类重编码2336.5 专家分类器2346.5.1 知识工程师2356.5.2 变量编辑器2396.5.3 建立知识库2426.5.4 知识分类器248第7章子像元分类2517.1 子像元分类简介2517.1.1 子像元分类的基本特征251 7.1.2 子像元分类的基本原理252 7.1.3 子像元分类的应用领域253 7.1.4 子像元分类模块概述254 7.2 子像元分类方法2567.2.1 子像元分类流程2567.2.2 图像质量确认2587.2.3 图像预处理2597.2.4 自动环境校正2607.2.5 分类特征提取2637.2.6 分类特征组合2697.2.7 分类特征评价2717.2.8 感兴趣物质分类2747.2.9 分类后处理2767.3 子像元分类实例2777.3.1 图像预处理2777.3.2 自动环境校正2777.3.3 分类特征提取2787.3.4 感兴趣物质分类2797.3.5 查看验证文件2817.3.6 分类结果比较282第8章矢量功能2838.1 空间数据概述2838.1.1 矢量数据2838.1.2 栅格数据2848.1.3 矢量和栅格数据结构比较285 8.1.4 矢量数据和栅格数据转换286 8.2 矢量模块功能简介2898.3 矢量图层基本操作2898.3.1 显示矢量图层2898.3.2 改变矢量特性2908.3.3 改变矢量符号2918.4 要素选取与查询2988.4.1 查看选择要素属性2988.4.2 多种工具选择要素2998.4.3 判别函数选择要素3008.4.4 显示矢量图层信息3028.5 创建矢量图层3038.5.1 创建矢量图层的基本方法303 8.5.2 由ASCII文件创建点图层307 8.5.3 镶嵌多边形矢量图层3088.5.4 创建矢量图层子集3108.6 矢量图层编辑3118.6.1 编辑矢量图层的基本方法311 8.6.2 变换矢量图层3138.6.3 产生多边形Label点3148.7 建立拓扑关系3148.7.1 Build矢量图层3158.7.2 Clean矢量图层3158.8 矢量图层管理3168.8.1 重命名矢量图层3168.8.2 复制矢量图层3178.8.3 删除矢量图层3178.8.4 导出矢量图层3188.9 矢量与栅格转换3188.9.1 栅格转换矢量3188.9.2 矢量转换栅格3208.10 表格数据管理3228.10.1 INFO表管理3228.10.2 区域属性统计3288.10.3 属性转换为注记329 8.11 Shapefile文件操作331 8.11.1 重新计算高程3318.11.2 投影变换操作332第9章雷达图像处理3349.1 雷达图像处理基础334 9.1.1 雷达图像增强处理334 9.1.2 雷达图像几何校正336 9.1.3 干涉雷达DEM提取336 9.2 雷达图像模块概述337 9.3 基本雷达图像处理337 9.3.1 斑点噪声压缩3389.3.2 边缘增强处理3409.3.3 雷达图像增强3419.3.4 图像纹理分析3449.3.5 图像亮度调整3459.3.6 图像斜距调整3469.4 正射雷达图像校正3479.4.1 正射雷达图像校正概述347 9.4.2 地理编码SAR图像3489.4.3 正射校正SAR图像3529.4.4 GCP正射较正SAR图像355 9.4.5 比较OrthoRadar校正效果358 9.5 雷达像对DEM提取3599.5.1 雷达像对DEM提取概述359 9.5.2 雷达立体像对数据准备359 9.5.3 立体像对提取DEM工程360 9.6 干涉雷达DEM提取3699.6.1 干涉雷达DEM提取概述369 9.6.2 干涉雷达图像数据准备369 9.6.3 干涉雷达DEM提取工程370 9.6.4 DEM高程生成3759.7 干涉雷达变化检测3769.7.1 干涉雷达变化检测模块376 9.7.2 干涉雷达变化检测操作377第10章虚拟地理信息系统381 10.1 VirtualGIS概述38110.2 VirtualGIS视窗38210.2.1 启动VirtualGIS视窗382 10.2.2 VirtualGIS视窗功能382 10.3 VirtualGIS工程38510.3.1 创建VirtualGIS工程385 10.3.2 编辑VirtualGIS视景387 10.4 VirtualGIS分析39110.4.1 洪水淹没分析39110.4.2 矢量图形分析39410.4.3 叠加文字注记39610.4.4 叠加三维模型39810.4.5 模拟雾气分析40510.4.6 威胁性与通视性分析406 10.4.7 立体视景操作40910.4.8 叠加标识图像41010.4.9 模拟云层分析41210.5 VirtualGIS导航41410.5.1 设置导航模式41410.5.2 VirtualGIS漫游415 10.6 VirtualGIS飞行41610.6.1 定义飞行路线41710.6.2 编辑飞行路线41910.6.3 执行飞行操作42010.7 三维动画制作42010.7.1 三维飞行记录42110.7.2 三维动画工具42210.8 虚拟世界编辑器42210.8.1 虚拟世界编辑器简介422 10.8.2 创建一个虚拟世界425 10.8.3 虚拟世界的空间操作429 10.9 空间视域分析43110.9.1 视域分析数据准备431 10.9.2 生成多层视域数据432 10.9.3 虚拟世界视域分析434 10.10 设置VirtualGIS默认值436 10.10.1 默认值设置环境436 10.10.2 默认值设置选项436 10.10.3 保存默认值设置439第11章空间建模工具44011.1 空间建模工具概述44011.1.1 空间建模工具的组成440 11.1.2 图形模型的基本类型441 11.1.3 图形模型的创建过程44111.2 模型生成器功能组成442 11.2.1 模型生成器菜单命令442 11.2.2 模型生成器工具图标443 11.2.3 模型生成器工具面板444 11.3 空间建模操作过程444 11.3.1 创建图形模型44411.3.2 注释图形模型44711.3.3 生成文本程序44811.3.4 打印图形模型44911.4 条件操作函数应用450第12章图像命令工具453 12.1 图像信息管理技术453 12.1.1 图像金字塔45312.1.2 图像世界文件45312.2 图像命令工具概述454 12.3 图像命令功能操作455 12.3.1 改变栅格图像类型455 12.3.2 计算图像统计值456 12.3.3 图像金字塔操作457 12.3.4 图像地图模式操作458 12.3.5 图像地图投影操作45912.3.6 图像高程信息操作45912.3.7 图像文件常规操作461第13章批处理操作46213.1 批处理功能概述46213.2 批处理系统设置46213.3 批处理操作过程46313.3.1 单文件单命令批处理463 13.3.2 多文件单命令立即批处理465 13.3.3 多文件单命令随后批处理467 13.3.4 多文件多命令批处理469第14章图像库管理47314.1 图像库管理概述47314.2 图像库环境设置47314.3 图像库功能介绍47414.3.1 打开默认图像库47414.3.2 图像库管理功能47514.3.3 图像库图形查询476第15章地图编制47915.1 地图编制概述47915.1.1 地图编制工作流程479 15.1.2 地图编制模块概述479 15.2 地图编制操作过程48015.2.1 准备制图数据48015.2.2 创建制图文件48015.2.3 确定地图制图范围481 15.2.4 放置整饰要素48215.2.5 地图打印输出48915.3 制图文件路径编辑48915.4 系列地图编制工具49015.4.1 准备系列地图编辑文件490 15.4.2 启动系列地图编辑工具490 15.4.3 显示系列地图分幅信息491 15.4.4 系列地图输出编辑491 15.4.5 保存系列地图文件492 15.4.6 系列地图输出预览492 15.5 地图数据库工具492扩展篇第16章图像大气校正49616.1 大气校正模块概述49616.1.1 ATCOR模块主要特征49616.1.2 ATCOR模块功能组成497 16.2 太阳位置的计算49716.3 ATCOR2工作站49816.3.1 ATCOR2工程文件498 16.3.2 光谱分析模块50216.3.3 常数大气模块50716.3.4 增值产品模块51016.4 ATCOR3工作站51116.4.1 ATCOR3生成地形512 16.4.2 ATCOR3工程文件512 16.4.3 光谱分析模块51516.4.4 常数大气模块51516.4.5 增值产品模块516第17章图像自动配准51817.1 图像自动配准模块概述518 17.2 地理参考配准51917.2.1 准备图像数据51917.2.2 产生自动配准点52017.2.3 选择几何模型52317.2.4 定义投影类型52517.2.5 确定输出图像52617.3 图像边缘匹配52717.3.1 准备输入图像52717.3.2 产生自动匹配点52817.3.3 定义匹配策略52817.3.4 选择投影类型52917.3.5 确定输出图像52917.4 自动配准工程52917.4.1 保存自动配准工程文件529 17.4.2 打开自动配准工程文件530 17.5 自动配准工作站53017.5.1 自动配准工作站功能概述530 17.5.2 自动配准工作站应用流程535第18章高级图像镶嵌54318.1 高级图像镶嵌功能概述543 18.1.1 MosaicPro模块特点543 18.1.2 MosaicPro启动过程543 18.1.3 MosaicPro视窗功能544 18.2 高级图像镶嵌工作流程546 18.2.1 航空图像镶嵌54618.2.2 卫星图像镶嵌55318.2.3 图像匀光处理559第19章数字摄影测量56119.1 数字摄影测量基本原理561 19.1.1 数字摄影测量处理过程561 19.1.2 数字图像的内定向56219.1.3 图像核线数字相关56319.1.4 建立规则格网DEM 56319.1.5 图像正射校正处理56419.2 LPS工程管理器56619.2.1 LPS工程管理器功能概述566 19.2.2 LPS工程管理器视窗组成567 19.3 摄影图像摄影测量处理570 19.3.1 摄影图像处理流程57019.3.2 创建LPS工程文件57019.3.3 向LPS工程加载图像572 19.3.4 定义摄影相机几何模型573 19.3.5 定义地面控制点与检查点576 19.3.6 图像同名点自动量测583 19.3.7 执行航空三角测量58419.3.8 图像正射校正处理58719.4 数码图像摄影测量处理588 19.4.1 数码图像处理流程58919.4.2 创建LPS工程文件58919.4.3 向LPS工程加载图像59219.4.4 定义数码相机几何模型59319.4.5 自动量测图像同名点59519.4.6 执行航空三角测量59719.4.7 图像正射校正处理60019.5 扫描图像摄影测量处理60119.5.1 扫描图像处理流程60119.5.2 创建LPS工程文件60119.5.3 加载并定义第一幅图像60319.5.4 加载并定义第二幅图像61019.5.5 图像同名点自动量测61319.5.6 执行空间三角测量61419.5.7 图像正射校正处理616第20章三维立体分析61820.1 三维立体分析基本原理61820.1.1 基于立体像对的高程模型提取618 20.1.2 三维场景重建的实现方法619 20.2 三维立体分析模块概述62120.2.1 三维立体分析模块特点62220.2.2 三维立体分析模块功能62220.3 创建非定向数字立体模型62320.3.1 启动三维立体分析模块62320.3.2 加载三维立体分析图像62320.3.3 调整图像显示参数62520.3.4 保存三维立体模型627第21章自动地形提取62821.1 LPS自动地形提取概述62821.1.1 DTM及其自动提取方法62821.1.2 LPS自动地形提取功能62821.1.3 LPS自动地形提取过程62921.2 LPS自动地形提取操作63021.2.1 创建LPS工程文件63021.2.2 DTM提取参数设置63221.2.3 DTM提取选项设置63321.2.4 DTM自动提取和检查637第22章面向对象的信息提取63922.1 面向对象的信息提取简介63922.1.1 IMAGINE Objective框架设计639 22.1.2 IMAGINE Objective关键特征639 22.2 道路信息提取64022.2.1 道路信息提取模型640 22.2.2 道路信息提取过程640第23章智能变化检测64323.1 智能变化检测原理64323.1.1 图像预处理64323.1.2 变化检测方法64323.1.3 变化定量分析64823.2 智能变化检测应用特点649 23.2.1 智能变化检测技术特征649 23.2.2 智能变化检测工作特点650 23.3 智能变化检测应用操作650 23.3.1 智能变化检测向导模式651 23.3.2 智能变化检测图像显示653 23.3.3 智能变化检测场地检测656第24章智能矢量化65724.1 智能矢量化模块概述657 24.1.1 模块的关键特征65724.1.2 模块的局限性65724.2 智能矢量化模块应用658 24.2.1 模块操作快捷键65824.2.2 启动智能矢量化模块658 24.2.3 跟踪线状地物中心线659 24.2.4 跟踪面状地物边界线662 24.3 智能矢量化模块使用技巧663第25章二次开发工具66525.1 二次开发宏语言EML概述665 25.2 编写EML二次开发程序666 25.2.1 编写EML程序的过程666 25.2.2 执行EML程序的过程667 25.2.3 丰富EML程序的功能667 25.3 EML接口C程序开发包671参考文献674。

《ERDAS IMAGE遥感图像处理方法》操作一空间增强（Spatial Enhancement）1卷积增强处理（Convolution）功能：用一个系数矩阵将整个图像按照象元分块进行平均处理，用于改变图像的空间频率特征。

to效果：地物的轮廓和线条勾勒变清晰了。

2非定向边缘增强（Non-directional Edge）功能：应用两个非常通用的滤波器（Sobel 滤波器和Prewitt 滤波器），首先通过两个正交卷积算子（Horizontal算子和Vertical算子）分别对遥感图像进行边缘检测，然后将两个正交结果进行平均化处理。

to效果：效果明显而且强烈分别出邻区不同的部分。

3.聚焦分析（Focal Analysis）功能：使用类似卷积滤波的方法，选择一定的窗口呼函数，对输入图像文件的数值进行多种变换，应用窗口范围内的象元数值计算窗口中心象元的值，达到图像增强的目的。

to效果：深色地方变模糊，浅色地物图象得到增强，但也变得不清晰。

4.纹理分析（Texture Analysis）功能：通过二次变异等分析使图象的纹理结构更加清晰。

to效果：纹理边缘部分十分清晰。

5.自适应滤波（Adaptive Filter）功能：应用自适应滤波器对图像的感兴趣区域进行对比度拉伸处理。

to效果：颜色变浅了。

6.分辨率融合（Resolution Merge）功能：对不同空间分辨率遥感图像的融合处理，使处理后的遥感图像即具有较好的空间分辨率，又具有多光谱特征，达到图象增强的目的。

+ ＝效果：处理后图象既有高分辨率又有多光谱特征（彩色）。

7.锐化增强处理（Crisp Enhancement）功能：对图像进行卷积滤波处理，使整景图像的亮度得到增强而不使其专题内容发生变化。

效果：区别不大，亮度得到些许增强。

二．辐射增强（Radiometric Enhancement）1.查找表拉伸（LUT Stretch）功能：通过修改图像查找表使输出图像值发生变化。

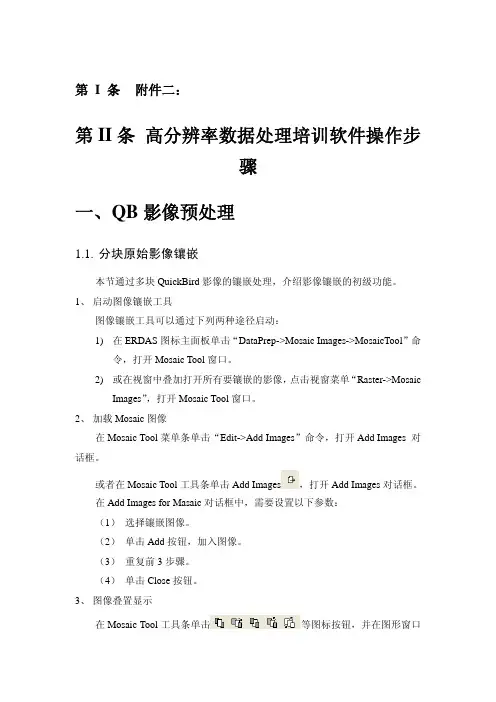

第 I 条 附件二：第 II 条 高分辨率数据处理培训软件操作步骤一、 Q B影像预处理1.1.分块原始影像镶嵌本节通过多块QuickBird影像的镶嵌处理，介绍影像镶嵌的初级功能。

1、启动图像镶嵌工具图像镶嵌工具可以通过下列两种途径启动：1)在ERDAS图标主面板单击“DataPrep->Mosaic Images->MosaicTool”命令，打开Mosaic Tool窗口。

2)或在视窗中叠加打开所有要镶嵌的影像，点击视窗菜单“Raster->MosaicImages”，打开Mosaic Tool窗口。

2、加载Mosaic图像在Mosaic Tool菜单条单击“Edit->Add Images”命令，打开Add Images 对话框。

或者在Mosaic Tool工具条单击Add Images，打开Add Images对话框。

在Add Images for Masaic对话框中，需要设置以下参数：（1） 选择镶嵌图像。

（2） 单击Add按钮，加入图像。

（3） 重复前3步骤。

（4） 单击Close按钮。

3、图像叠置显示在Mosaic Tool工具条单击等图标按钮，并在图形窗口单击选择需要调整的图像，可以根据需要进行上下层叠加关系的调整。

4、设置输出图像属性。

点击主菜单“Edit->Output Opitions”，弹出“Output Image Opitions”设置对话框。

对话框下半部分设置输出分辨率，通常和输入影像一样，对于QB多光谱影像来说，这个值设定为2.4米。

其余值默认不变；5、设置输出重采样方法。

点击工具栏的“”按钮，弹出重采样对话框，设置重采样方法为双线性：“Bilinear Interpolation”；6、运行Mosaic工具在Mosaic Tool菜单条单击Process|Run Mosaic命令，打开Run Mosaic对话框，在Run Masaic对话框中设置如下参数：（1） 确定输出文件名为：Mosaic16.img（2） 忽略输入图像之（Ignore Input Value）为0，通常这个值为要设置为透明色的区域的值，如果影像背景为其它颜色，可以设置相应的忽略值；（3） 忽略输出统计值，即选中（Stats Ignore Value）复选框；（4） 单击OK。

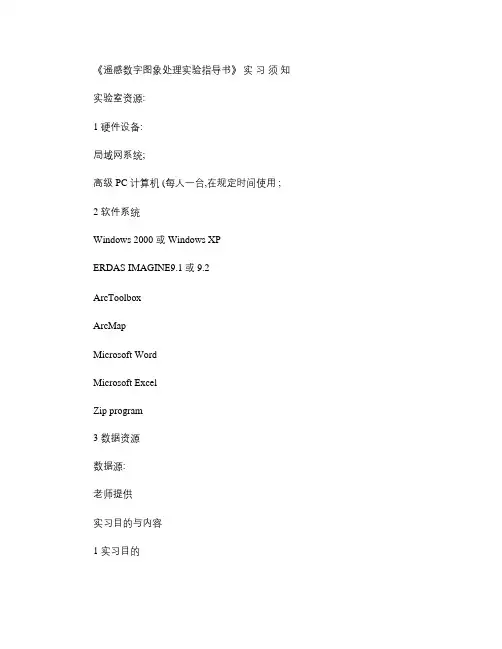

《遥感数字图象处理实验指导书》实习须知实验室资源:1 硬件设备:局域网系统;高级 PC 计算机 (每人一台,在规定时间使用 ;2 软件系统Windows 2000 或 Windows XPERDAS IMAGINE9.1或 9.2ArcToolboxArcMapMicrosoft WordMicrosoft ExcelZip program3 数据资源数据源:老师提供实习目的与内容1 实习目的本实习为已具有 RS 的基本概念和理论基础的学生设计,目的是帮助学生在了解RS 基本组成与数据结构模型的基础上,重点学习使用 ERDAS IMAGINE9.1软件进行视窗操作、数据数据预处理、图像解译、图像分类和矢量功能; 了解地图投影系统的使用; 学习多种数据输入的方法, 不同数据格式转换,数据库模式的定义等多种前后期处理工作;掌握遥感图像前后处理和解译、分类地理的技术流程和方法, 数据库建设以及地理数据的编辑和管理; 配合具体实例运用 GIS 空间分析工具。

通过系列实习过程,重点培养学习者掌握 RS 提取信息的基本过程和技巧,并可初步用来解决运用遥感提取信息的问题。

2 实习内容实习 1:ERDAS IMAGINE 9.1系统简介与入门;包括:软件概述,视窗操作中的菜单工具条的介绍,数据的输入输出。

实习 2:数据预处理;包括:图像分幅剪裁,图像几何校正,图像拼接处理,图像投影变换; 实习 3:图像解译;包括功能简介,辐射增强处理(去霾处理、常用的光谱增强处理(假彩色合成与指数计算、空间增强处理(分辨率融合。

实习 4:图像分类;包括;非监督分类和监督分类,专家分类器(在高级练习中学习实习 5:地理信息系统分析和矢量功能介绍,综合运用 GIS 工具解决实例提出的问题。

实习 6:专题制图输出全过程学习。

3 本书有关约定实习所用原始数据存放在 %sampledata目录下;实习 1ERDAS IMAGINE 9.1系统简介与入门实习内容 :1、了解有关 ERDAS IMAGINE系统的基本概念和功能。

ERDAS的操作手册纠正，融合，镶嵌是遥感处理中比较常见的三种处理方法。

对于初学遥感的人来说，掌握这三种方法是十分必要的。

下面，我们通过一些实例，在ERDAS 中的操作，来分别介绍这三种处理方法。

1、纠正纠正又叫几何校正，就是将图像数据投影到平面上，使其符合地图投影系统的过程；而将地图坐标赋予图像数据的过程，称为地理参考（Geo-referencing）由于所有地图投影系统都遵从于一定的地图坐标系统，所以几何校正包含了地图参考。

（1）启动在ERDAS中启动几何校正有三种方法：A、菜单方式B、图标方式C、窗口栅格操作窗口启动这种方法比较常用，启动之前在窗口中打开需要纠正的图像，然后在栅格操作菜单中启动几何校正模块。

建议使用这种启动方法，更直观简便。

（2）设置几何校正模型常用模型：功能Affine 图像仿射变换（不做投影变换）Camera 航空影像正射校正Landsat Landsat卫星影像正射校正Polynomial 多项式变换（同时做投影变换）Rubber Sheeting 非线性、非均匀变换Spot Spot卫星图像正射校正其中，多项式变换（Polynomial）在卫星图像校正过程中应用较多，在调用多项式模型时，需要确定多项式的次方数（Order），通常整景图象选择3次方。

次方数与所需的最少控制点数是相关的，最少控制点数计算公式为（（t+1）*（t+2））/2，公式中t为次方数，即1次方最少需要3个控制点，2次方需要6个控制点，3次方需要10个控制点，依此类推。

（3）几何校正采点模式A、Viewer to Viewer 已经拥有需要校正图像区域的数字地图、或经过校正的图像，就可以采用Viewer to Viewer的模式。

B、File to Viewer 事先已经通过GPS测量、或摄影测量、或其它途径获得了控制点坐标，并保存为ERDAS IMAGINE的控制点格式或ASCII数据文件，就可以采用File to Viewer模式，直接在数据文件中读取控制点坐标。

ERDAS遥感影像处理1、图像导入在erdas的Import/Export模块中，分别导入TM图像的第1、2、3、4、5、7波段，具体操作步骤为①点击import模块，打开对话框②选择type类型为TIFF③media为file；④然后选择输入、输出文件名路径和文件名⑤分别对123457波段进行导入；⑥在此之前可以选择session－>preference，选择输入、输出主目录，方便以后操作。

2、图像波段合成在erdas的interpreter模块中将单波段影像进行合成，生成多波段文件，具体操作步骤为：interpreter－>utilities－>layer stack，①在出现的对话框中import框中依次选择需要合成的波段，每选择输入一个波段用Add 添加一次；② output file选择导出文件路径及命名文件。

③Data type 设为Unsigned 8 bit；④Output option 设置为Union （另一个是做波段分离的），选中ignore zero stats；⑤进行操作。

3、图像预览在开始进行分类之前，需要先仔细查看合成后的图像，确定卫片所覆盖的地理区域及海拔范围，确定主要的地标性元素。

由于卫片原始数据的差异，同样的地表覆盖物斑块在不同时期的卫片中或不同地区的卫片中显示的颜色都可能不同，所以在预览中，还要熟悉整个范围内的地表覆盖类型和不同地物之间的变化。

①打开显示窗口，加载裁切后的6通道的图像（4，3，2）或者（4、5、3）、（7，4，2）；②把图像缩小至适合窗口，浏览图像，注意河流、城镇、植被、水体、土壤的分布；③选择特定区域放大，查看各种不同的地表覆盖物类型的分布及色调变化；根据经验，在4，3，2（RGB）的波段组合下，各种地表覆盖物类型的特点如下：a．森林——森林显示出棕色、红色、褐色等一系列多变的色调。

在高海拔地区，成熟针叶林为很浓的棕色或暗红色；在中低海拔地区，森林的颜色多变，从棕色到红色到暗绿色都有，部分落叶林在冬季呈现出锈黄色；b．灌丛和草甸——相对于临近的森林斑块，灌丛和草甸呈现出明亮许多的红色到浅红色。

ERDAS 遥感影像校正图像几何校正1、图像几何校正的途径ERDAS图标面板工具条：点击DataPrep图标，→Image Geometric Correction →打开Set Geo-Correction Input File对话框（图2-1）。

ERDAS图标面板菜单条：Main→Data Preparation→Image Geometric Correction→打开Set Geo-Correction Input File对话框（图2-1）。

图2-1 Set Geo-Correction Input File对话框在Set Geo-Correction Input File对话框（图1）中，需要确定校正图像，有两种选择情况：其一：首先确定来自视窗（FromViewer），然后选择显示图像视窗。

其二：首先确定来自文件（From Image File），然后选择输入图像。

2、图像几何校正的计算模型（Geometric Correction Model）ERDAS提供的图像几何校正模型有7种，具体功能如下：表2-1 几何校正计算模型与功能模型功能Affine 图像仿射变换（不做投影变换）Polynomial 多项式变换（同时作投影变换）(由于多项式法原理比较直观，使用上较为灵活且可以用于各种类型的图像，因而遥感图像几何纠正的空间变换一般采用多项式法。

) Reproject 投影变换（转换调用多项式变换）Rubber Sheeting 非线性变换、非均匀变换Camera 航空影像正射校正Landsat Lantsat卫星图像正射校正Spot Spot卫星图像正射校正3、图像校正的具体过程数据源采用具有地理参考信息的SPOT全色影像作为标准影像，选到一定量的地面控制点，采用多项式拟合方法对卫星图像进行校正。

第一步：显示图像文件（Display Image Files）首先，在ERDAS图标面板中点击Viewer图表两次，打开两个视窗（Viewer1/Viewer2），并将两个视窗平铺放置，操作过程如下：ERDAS图表面板菜单条：Session→Title Viewers然后，在Viewer1中打开需要校正的Lantsat图像：tmAtlanta,img在Viewer2中打开作为地理参考的校正过的SPOT图像：panAtlanta,img第二步：启动几何校正模块（Geometric Correction Tool）Viewer1菜单条：Raster→ Geometric Correction→打开Set Geometric Model对话框（2）→选择多项式几何校正模型：Polynomial→OK→同时打开Geo Correction Tools对话框（3）和Polynomial Model Properties对话框（4）。

erdas专题制图详细操作实验数据：1、裁剪144029(行列号)所需矢量文件2、卫星影像：LE71440292000188SGS01（数据获取来源为usgs网站：/下载所得。

）初步查看分析影像信息：首先在erdas中用tiff格式打开我们下载的影像:点击查看我们下载的影像的信息：可以看到我们下载的影像的分辨率，投影信息等。

图片格式转换：过程如下：在import\expot窗口中：这里的Type我们可以选择tiff 也可以选择geotiff，本人尝试过，选择这两种任意一种类型对输出影像几乎没有区别。

（其区别还有待查证）以此方法，将七个波段的.tiff影像图都转换成.img格式的影像。

由于band8 为全色影像，我们的实验中不需要用它，所以这里我不进行转换了。

只转换以下七个波段即可。

波段组合：将七个波段组合成.img文件设置完毕点OK。

于是我们就得到了.img格式的影像文件。

几何精校正:前面已经知道这张影像的地理信息了，为了验证其实图片投影大致的准确性，我们可以进行几何精校正进行验证。

几何精校正校正过程如下：这里我们使用多项式几何校正。

其中，多项式变换（Polynomial）在卫星图像校正过程中应用较多，在调用多项式模型时，需要确定多项式的次方数（Polynomial Order），通常整景图像选择3次方。

次方数与所需要的最少控制点数是相关的，最少控制点数计算公式为(（t+1）*(t+2))/2,式中t为次方数，即1次方最少需要3个控制点，2次方最少需要6个控制点，3次方至少需要10个控制点，依次类推。

设置完毕点close。

会弹出GCP Tool Refrence Setup窗口。

由于我们要使用的是谷歌上的数据，因此我们要选择用键盘输入。

确认信息:信息正确，点OK。

在谷歌中设置：菜单栏中：工具->选项3D视图选项卡中，显示纬度\经度项中使用通用横轴墨卡托投影。

设置完后点应用和确定即可。

在谷歌中以及卫星影像中分别选取同名点，找到后，点击中的（或者点击窗口中的均可。

加载波段成影像：interpreter---utilities---layer stackERDAS 操作小技巧：1、配准影像图：从Viewer 中 打开两幅图（一幅参照，一幅配准） 从菜单栏Raster 中 选Geometric correction （几何校正） 在Set Geometric Model 中选Polynomial ，后点击ok ，打开Polynomial Model Properties 对话框，在Parameters 中Polynomial Order （多项式次方）中选1或2[最少GCP 公式：2)2)(1++n n （]，在Projection （投影参数）中Map Units 选Meters 点击Add/Change Projection 在Custom 中选择所需的Projection Type ，Spheroid Name ，Datum Name ，Scale factor at central meridian ，Longitude of central meridian （可以参考参照图中Imagine info 中的信息），Latitude of origin of projection ，False easting （一般选500000meters ），False northing （一般忽略为零），点击Ok Set Projection from GCP Tool 中选择Collect Reference Point From （选择视窗采点模式）中的 Existing Viewer 选项，Ok 。

RMS 误差(均方根)=22)()i r i r y y x x -+-（这里：x i 和y i 是输入的原坐标；x r 和y r 是逆变换后的坐标定义：RMS 误差是指GCP 的输入（原）位置和逆变换的位置之间的距离（或者说是在用转换矩阵对一个GCP 作转换时，所期望输出的坐标与实际输出的坐标之间的偏差）。

九、高光谱图像处理高光谱分辨率遥感（Hyperspectral Remote Sensing），简称高光谱遥感，是在电磁波的紫外、可见光、近红外和中红外波段范围内，获取许多非常窄且光谱连续的影像数据的技术。

常规遥感的波段宽度一般大于50nm，并且波段在电磁波谱上不连续，所有波段加起来并不能覆盖可见光到热红外的整个波普范围，而光谱遥感成像光谱仪可以提供数十个甚至数百个很窄的波段（波段宽度一般小于10nm）来接受信息，且能够产生一条连续完整的光谱曲线（V ane and Goetz,1933），光谱覆盖从可见光到红外光的全部电磁波范围，因此其信息量是无法探测的，而高光谱传感器极窄的波段宽度，足够识别这些地物特征。

高光谱遥感凭借着其明显的技术优势，在各领域展现出广阔的应用前景。

目前已广泛应用于地质矿产调查、植被研究、环境监测、土壤调查、农作物估产、大气科学等领域中。

高光谱图像具有以下特点：（1）波段多，光谱分辨率高，光谱间相关性强。

（2）空间分辨率高。

高的光谱分辨率和空间分辨率是遥感技术发展的两个方向，这两个方向有趋于统一的趋势。

（3）由于波段多，狭窄且连续，使得高光谱数据量巨大、数据冗余严重。

一些常规遥感图像处理分析方法仍可用于高光谱影像。

但由于高光谱图像波段多、广谱分辨率大、数据量大等特点，常规的遥感图像处理方法并不完全适合高光谱图像处理，对它的处理需要一些特殊的方法和技术。

ERDAS IMAGINE9.2提供了一个高光谱分析工具，是高光谱数据的分析简单化、自动化。

本章主要介绍高光谱分析工具中的各个功能，这些功能都在Interpreter图标下的BasicHyperSpectral Tools工具中（图9.1）。

本例使用的示例数据是一幅1995年美国内华达州某地的AVIRS图像，从波段172~221，共50个波段，文件格式为img，存放在chp\tutor\ex_hyper.img（图9.2）。

图9.1Basic HyperSpectral Tools工具图9.2实例图像ex_hyper.img9.1归一化处理光谱归一化（Normalize ），是将每一个像元的光谱值统一到整体平均亮度水平，以减小亮度差异。

图像分类图像分类的定义：同类第五在相同条件下（光照、地形等）应该具有相同或相似的光谱信息和空间信息特征。

反之，不同类地物之间具有这些差异。

根据这种差异，将图像中的所有像素按其性质分为若干类别的过程，成为图像分类。

非监督分类：先对分类过程不施加任何先验知识，仅凭像元的光谱特征，运用迭代自组织数据分析算法（ISODATA），把一组像素按照相似性归成若干类别。

监督分类：在对遥感图像上地物类别属性已经有了先验知识基础上进行的，需要选取地物样本并建立模板再进行自动识别。

非监督分类过程：非监督分类—结果平价—分类后处理。

监督分类过程：定义分类模板—评价分类模板—监督分类—结果评价—分类后处理。

练习实例非监督分类：（1）在ERDAS面板中选择classifier/unsupervised classification命令，打开非监督分类对话框；（2）选择处理图像文件smtm.img.（3）自定义输出的文件和模板名称（.sig为模板文件）（4）选择initial from statistics 方法，该方法是按照图像的直方图统计值产生自由聚累，后者是按照选定的模板文件进行分类。

（5）在number of class 中选择10，该数值应为要分出地物种类的2倍。

（6）在maximum iterations 中输入12，确保循环次数。

（7）在convergence threshold 中输入0.95，skip factor中X,Y设为1.（8）完成设置后点击OK运行非监督分类。

监督分类：定义分类模板：（1）打开smtm.img;（2）单击classifier/classification/signature editor,打开分类模板编辑器。

在viewer窗口中点击，后在弹出的窗口中选择图标，进入AOI绘制状态（3）在图像上选择深蓝色区域，绘制一个多边形的AOI，在signature editor 窗口点击按钮，将多边形AOI区域加载到分类模板属性表中。

Erdas9.1操作指南Erdas9.1简介Erdas Imagine v9.1 功能非常强大的遥感图像处理系统，已经发展成为世界上占最大市场份额的专业遥感图像处理软件!ERDAS IMAGINE 9.1作为全球遥感图像处理系统的领头羊ERDAS IMAGINE于2006年下半年推出了其最新的9.1版本，这是ERDAS系统又一重大进展。

它创新性地提出了“企业级”遥感图像处理概念，将图像处理与空间数据管理融合成一体，构成完整的客户/服务器结构的工作流，为您的应用带来全新的体验。

· ERDAS IMA GINE V9.1 AutoSync模块将减轻您繁重的纠正选点工作，使得用于动态监测的不同时相/分辨率精确配准融合工作量大大减小；· 为用户提供了基于Internet/Intranet环境的影像等空间信息共享的工具，可创建自己的三维数字地球，进行沙盘推演，三维浏览查询/检索，分析，飞行，量测等；· 国防等行业解决方案……不管您想做什么，遥感影像（卫星，航空，地面近景）作为对地观测获取地球表面覆盖与结构信息的载体，在地学分析应用领域是不可或缺的信息源。

而如何将地理影像转化为有价值的信息对你成功实施GIS和制图工程又是至关重要的。

目前，在我们周围越来越多的人们能够利用全范围的地理影像产品来提取和使用有价值的信息。

全面的工具箱ERDAS IMAGINE是一套专门为处理影像而设计的，功能丰富的软件工具集。

无论用户是否具备相关的经验或教育背景，都可以应用这一工具集从影像中提取数据。

易于使用ERDAS IMAGINE为用户提供了全面和易于使用的可选的影像处理工具，同时它还简化和改善了用户的工作流。

它同样允许用户用内部功能去完成以前可能需要外包的任务。

ERDAS IMAGINE 是美国ERDAS 公司开发的遥感图像处理系统。

它以其先进的图像处理技术，友好、灵活的用户界面和操作方式，面向广阔应用领域的产品模块，服务于不同层次用户的模型开发工具以及高度的RS/GIS（遥感图像处理和地理信息系统）集成功能，为遥感及相关应用领域的用户提供了内容丰富而功能强大的图像处理工具，代表了遥感图像处理系统未来的发展趋势。

ERDAS遥感图像处理教程-绝对给力《遥感数字图象处理实验指导书》实习须知实验室资源：1 硬件设备：局域网系统；高级PC 计算机（每人一台，在规定时间使用）；2 软件系统Windows 2000 或Windows XPERDAS IMAGINE 8.6ArcToolboxArcMapMicrosoft WordMicrosoft ExcelZip program3 数据资源数据源：ERDAS IMAGINE 8.6软件附带的examples；XX地区TM、ETM、Spot遥感数据XX区部分矿山企业基础数据实习目的与内容1 实习目的本实习为已具有RS的基本概念和理论基础的学生设计，目的是帮助学生在了解RS基本组成与数据结构模型的基础上，重点学习使用ERDAS IMAGINE8.6软件进行视窗操作、数据数据预处理、图像解译、图像分类和矢量功能；了解地图投影系统的使用；学习多种数据输入的方法，不同数据格式转换，数据库模式的定义等多种前后期处理工作；掌握遥感图像前后处理和解译、分类地理的技术流程和方法，数据库建设以及地理数据的编辑和管理；配合具体实例运用GIS空间分析工具。

通过系列实习过程，重点培养学习者掌握RS提取信息的基本过程和技巧，并可初步用来解决运用遥感提取信息的问题。

2 实习内容实习1：ERDAS IMAGINE 8.6系统简介与入门；包括：软件概述，视窗操作中的菜单工具条的介绍，数据的输入输出。

实习2：数据预处理；包括：图像分幅剪裁，图像实习1ERDAS IMAGINE 8.6系统简介与入门实习内容:1、了解有关ERDAS IMAGINE系统的基本概念和功能。

2、了解ERDAS IMAGINE8.6 软件的主要扩展模块及其功能，熟悉系统的操作环境。

3、ERDAS IMAGINE8.6的快速入门。

课时安排：4课时1遥感的应用领域和ERDAS IMAGINE系统的基本概念和功能：遥感技术作为对地观测，提取地表最现势状况的最有利工具，被广泛应用在各行各业，包括测绘，自然资源管理，林业，水利，交通，环境保护，电力电信、防震减灾、城市规划、国防军事等，ERDAS IMAGINE作为遥感界的排头兵，为大家提供了不仅仅是增强，滤波，纠正，融合等简单的基本应用，而是提供了强大的工具，使你在定量化的分析方面，系统功能的可扩充性方面使您更加得心应手，如专家分类，子象元分类（混合象元），三维可视化分析，数字摄影测量等，同时，还给您带来与GIS一化集成的解决方案，如查询检索编辑ArcInfo的地理信息，建立矢量层后的人工解译，直接得到目标的矢量数椐，还可将分好类的专题影像转换成ArcInfo的矢量数据（Coverage, Shape File）,使分析的结果可以直接为地理信息系统管理与应用，从而发挥更大的作用。
