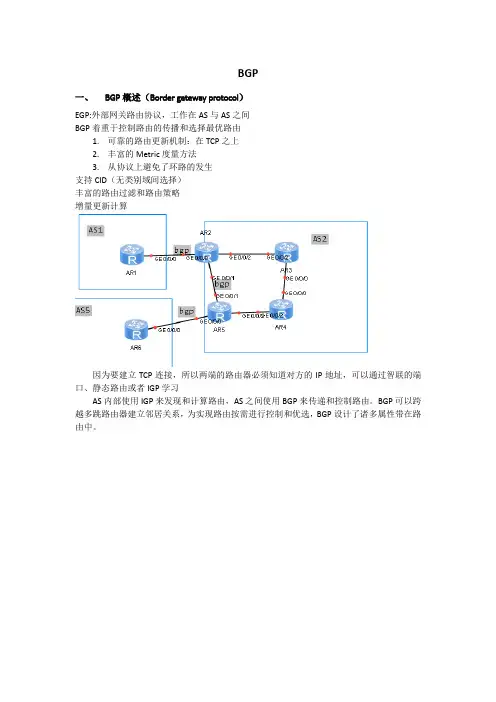

BGP一、BGP概述（Border gateway protocol）EGP:外部网关路由协议，工作在AS与AS之间BGP着重于控制路由的传播和选择最优路由1.可靠的路由更新机制：在TCP之上2.丰富的Metric度量方法3.从协议上避免了环路的发生支持CID（无类别域间选择）丰富的路由过滤和路由策略增量更新计算因为要建立TCP连接，所以两端的路由器必须知道对方的IP地址，可以通过智联的端口、静态路由或者IGP学习AS内部使用IGP来发现和计算路由，AS之间使用BGP来传递和控制路由。
BGP可以跨越多跳路由器建立邻居关系，为实现路由按需进行控制和优选，BGP设计了诸多属性带在路由中。
二、BGP邻居关系的建立与配置1.BGP邻居发现2.BGP邻居类型-EBGP运行在不同AS之间的BGP路由器建立的邻居关系为EBGP（External BGP）邻居关系3.BGP邻居类型-IBGP运行在相同AS内的BGP路由器建立的邻居关系为IBGP（internal BGP）邻居关系4.BGP邻居关系配置5.BGP邻居关系配置的优化6.BGP邻居关系建立三、BGP路由生成方式1.BGP路由的生成方式-networknetwork命令是逐条将IP路由表中已经存在的路由引入到BGP路由表中。
2.BGP路由的生成方式-Importimport命令是根据运行的路由协议（RIP、OSPF、ISIS等）将路由引入到BGP路由表中，同时import命令哈可以引入直连和静态路由。
四、BGP通告原则与路由处理1.BGP的update报文2.BGP通告原则之一：仅将自己最优的路由发布给邻居3.BGP通告原则之二：通过EBGP获得的最优路由发布给所有BGP邻居4.BGP通告原则之三：通过IBGP获得的最优路由不会发布给其他的IBGP邻居5.BGP通告原则之四：BGP与IGP同步BGP与IGP同步默认关闭6.BGP路由信息处理五、BGP常用属性介绍1.公认必遵（well-know mandatory）所有BGP路由器都可以识别，且必须存在于Update消息中，如果缺乏这种属性，路由信息就会出错2.公认任意（well-know discretionary）所有BGP都可以识别，但不要求必须存在于update消息中，可以根据具体情况决定是否添加到update消息中3.可选过渡（optional transitire）BGP路由器可以选择是否在update消息中携带这种属性，接收的路由器如果不识别这种属性，可以转发给邻居路由器，邻居路由器可能会识别并使用这种属性4.可选非过渡（optional non-transitire）BGP路由器可以选择是否在update消息中携带这种属性，在整个路由发布的路径上，如果部分路由器不能识别这种属性，可能会导致该属性无法发挥效用，因此接收的路由器如果不能识别这种属性，将丢弃这种属性，不必转发给邻居路由器六、常见BGP路由属性1.起源（origin）属性1.1某条路由是直接而具体地注入到BGP路由表中的，则origin属性为IGP。

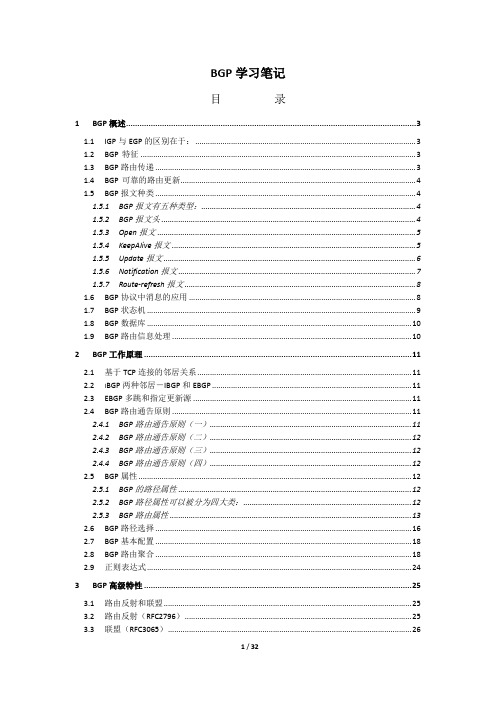

BGP学习笔记目录1BGP概述 (3)1.1IGP与EGP的区别在于： (3)1.2BGP特征 (3)1.3BGP路由传递 (3)1.4BGP可靠的路由更新 (4)1.5BGP报文种类 (4)1.5.1BGP报文有五种类型： (4)1.5.2BGP报文头 (4)1.5.3Open报文 (5)1.5.4KeepAlive报文 (5)1.5.5Update报文 (6)1.5.6Notification报文 (7)1.5.7Route-refresh报文 (8)1.6BGP协议中消息的应用 (8)1.7BGP状态机 (9)1.8BGP数据库 (10)1.9BGP路由信息处理 (10)2BGP工作原理 (11)2.1基于TCP连接的邻居关系 (11)2.2I BGP两种邻居－IBGP和EBGP (11)2.3EBGP多跳和指定更新源 (11)2.4BGP路由通告原则 (11)2.4.1BGP路由通告原则（一） (11)2.4.2BGP路由通告原则（二） (12)2.4.3BGP路由通告原则（三） (12)2.4.4BGP路由通告原则（四） (12)2.5BGP属性 (12)2.5.1BGP的路径属性 (12)2.5.2BGP路径属性可以被分为四大类： (12)2.5.3BGP路由属性 (13)2.6BGP路径选择 (16)2.7BGP基本配置 (18)2.8BGP路由聚合 (18)2.9正则表达式 (24)3BGP高级特性 (25)3.1路由反射和联盟 (25)3.2路由反射（RFC2796） (25)3.3联盟（RFC3065） (26)3.4联盟与反射的比较 (29)3.5BGP中通告默认路由的方法： (29)3.6BGP认证 (30)3.7其它 (30)动态路由协议可以按照工作范围分为IGP以及EGP。
IGP工作在同一个AS内，主要用来发现和计算路由，为AS内提供路由信息的交换；而EGP工作在AS与AS之间，在AS间提供无环路的路由信息交换，BGP则是EGP的一种。

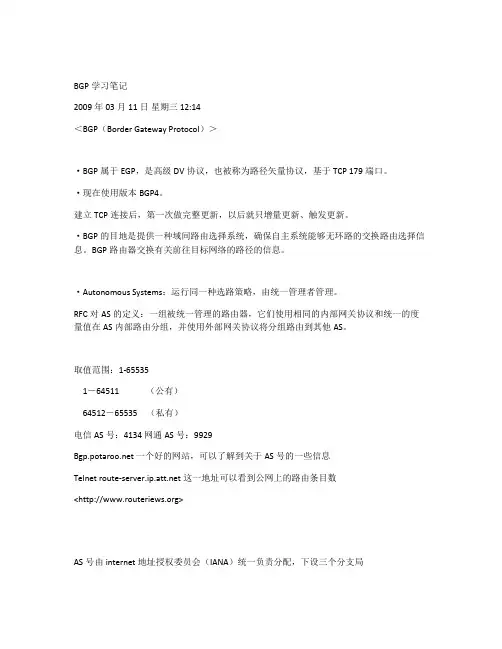

BGP学习笔记2009年03月11日星期三 12:14＜BGP（Border Gateway Protocol）＞·BGP属于EGP，是高级DV协议，也被称为路径矢量协议，基于TCP 179端口。
·现在使用版本BGP4。
建立TCP连接后，第一次做完整更新，以后就只增量更新、触发更新。
·BGP的目地是提供一种域间路由选择系统，确保自主系统能够无环路的交换路由选择信息。
BGP路由器交换有关前往目标网络的路径的信息。
·Autonomous Systems：运行同一种选路策略，由统一管理者管理。
RFC对AS的定义：一组被统一管理的路由器，它们使用相同的内部网关协议和统一的度量值在AS内部路由分组，并使用外部网关协议将分组路由到其他AS。
取值范围：1-655351－64511（公有）64512－65535（私有）电信AS号：4134 网通AS号：9929 一个好的网站，可以了解到关于AS号的一些信息Telnet 这一地址可以看到公网上的路由条目数<>AS号由internet地址授权委员会（IANA）统一负责分配，下设三个分支局·IGP支持的路由条目有限运行IGP不利于做路由聚合、选路。
·BGP路由器不接受路径列表中包含其AS号的路由选择更新,这种机制也被称为EBGP的水平分割原则。
用来防环·BGP路由器只能将其使用的路由通告给他的邻居。
·BGP支持遂跳路由选择模式的策略--你可以决定自已的数据流去往哪一个AS，但不能决定邻接的AS如何转发你的数据流。
何时使用BGP：1、AS允许数据包通过自已到达其它AS2、AS有多条到其它自治系统的连接3、需要对数据流进入和离开AS的方式进行控制BGP的特性：·BGP属于EGP，是高级DV协议，也被称为路径矢量协议，基于TCP 179端口。
·现在使用版本BGP4。

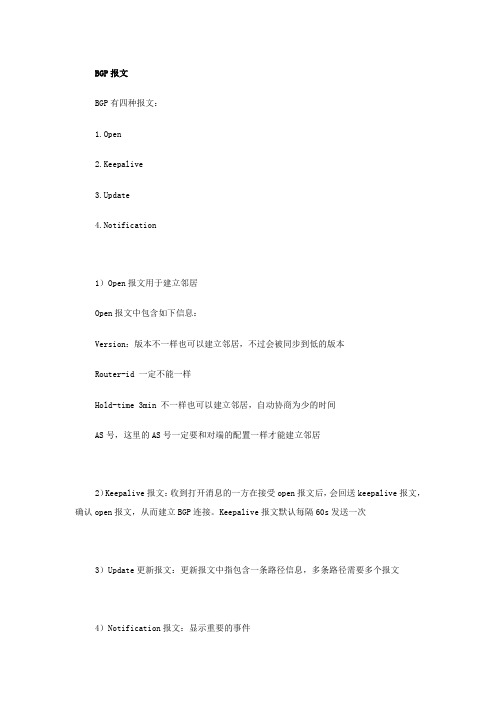

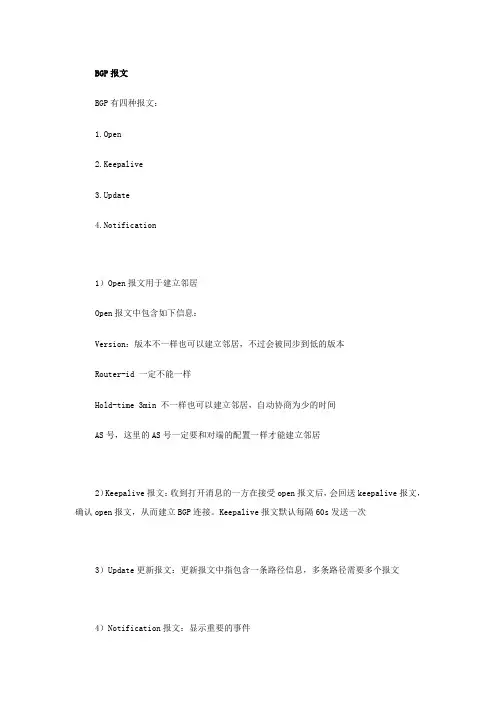

BGP报文BGP有四种报文：1.Open2.Keepalive3.Update4.Notification1）Open报文用于建立邻居Open报文中包含如下信息：Version：版本不一样也可以建立邻居，不过会被同步到低的版本Router-id 一定不能一样Hold-time 3min 不一样也可以建立邻居，自动协商为少的时间AS号，这里的AS号一定要和对端的配置一样才能建立邻居2）Keepalive报文：收到打开消息的一方在接受open报文后，会回送keepalive报文，确认open报文，从而建立BGP连接。
Keepalive报文默认每隔60s发送一次3）Update更新报文：更新报文中指包含一条路径信息，多条路径需要多个报文4）Notification报文：显示重要的事件BGP基本的配置1常用的配置一个路由器只能使用一个BGP的进程。
启动BGP进程Router（config）#router bgp xx（AS号）指定邻居激活接口Router(config-router)#neighbor A.B.C.D remote-as xx(对端AS号)BGP路由使用自治系统号判断邻居的种类，同一个AS内为ibgp邻居，不同AS内为ebgp 邻居。
指定路由选择更新的源IP地址：Router(config-router)#neighbor A.B.C.D update-source [interface]EBGP邻居使用loopback口建立邻居的时候还要加上Router(config-router)#neighbor A.B.C.D ebgp-mulithop [2–255]如果不加默认是255这条命令修改默认的存活时间（TTL）值，以增大ebgp对等体的跳数，从而使得能够路由到ebgp环回接口。
Network宣告网段在bgp里advertise网络，一定要精确的匹配路由表里的条目。
如果没有指定掩码，那么就会按照classful匹配，所以子网也将会被发布。
bgp知识点总结BGP（Border Gateway Protocol，边界网关协议）知识点总结。
一、BGP概述。
1. 定义与作用。
- BGP是一种用于在不同自治系统（AS）之间交换路由信息的外部网关协议（EGP）。
自治系统是由一个或多个网络组成的，在一个管理机构下运行并使用统一的内部路由策略。
- 其主要作用是实现不同自治系统之间的可达性，通过传递路由信息，使得不同AS中的网络能够相互通信。
2. BGP的特点。
- 路径矢量协议：BGP不像内部网关协议（如OSPF、RIP）那样基于链路状态或距离矢量，而是基于路径矢量。
它通告的是到达目的网络的完整路径（包括经过的自治系统序列）。
- 可靠性高：使用TCP作为传输协议（端口号179），这保证了BGP消息的可靠传输。
因为TCP具有确认、重传等机制，可以确保BGP对等体之间的消息准确无误地传递。
- 策略丰富：BGP允许网络管理员根据多种策略来控制路由的传播和选择。
例如，可以基于AS路径长度、路由的本地优先级等因素来决定选择哪条路由进入自己的路由表。
二、BGP的消息类型。
1. Open消息。
- 用于建立BGP对等体关系。
在Open消息中包含了BGP版本号、本地AS号、保持时间（Hold Time）、BGP标识符（通常是路由器的某个接口的IP地址）等信息。
- 当两个BGP路由器之间交换Open消息并且参数协商成功后，它们之间就建立了BGP对等体关系。
2. Update消息。
- 用于通告可达路由信息和撤销不可达路由信息。
Update消息包含网络层可达性信息（NLRI），即目的网络的前缀和掩码，以及到达这些目的网络的路径属性（如AS 路径、下一跳等）。
- 如果某个路由不再可达，BGP也会通过Update消息来撤销该路由的通告。
3. Notification消息。
- 用于报告错误信息。
当BGP对等体检测到错误时，会发送Notification消息给对等体，然后关闭BGP连接。

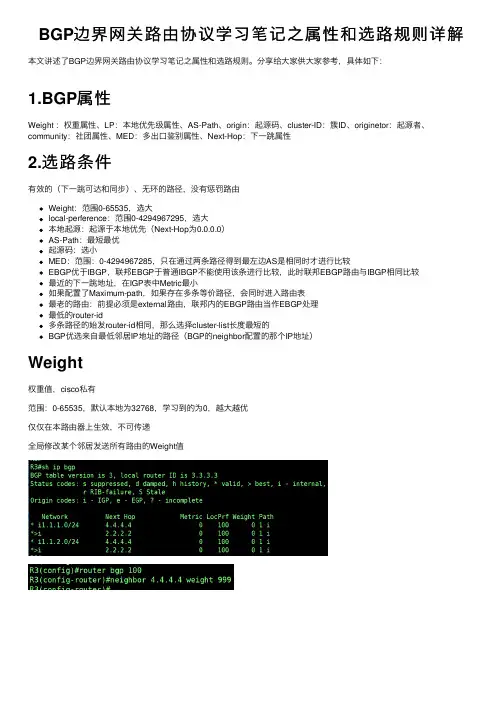

BGP边界⽹关路由协议学习笔记之属性和选路规则详解本⽂讲述了BGP边界⽹关路由协议学习笔记之属性和选路规则。
分享给⼤家供⼤家参考，具体如下：1.BGP属性Weight ：权重属性、LP：本地优先级属性、AS-Path、origin：起源码、cluster-ID：簇ID、originetor：起源者、community：社团属性、MED：多出⼝鉴别属性、Next-Hop：下⼀跳属性2.选路条件有效的（下⼀跳可达和同步）、⽆环的路径，没有惩罚路由Weight：范围0-65535，选⼤local-perference：范围0-4294967295，选⼤本地起源：起源于本地优先（Next-Hop为0.0.0.0）AS-Path：最短最优起源码：选⼩MED：范围：0-4294967285，只在通过两条路径得到最左边AS是相同时才进⾏⽐较EBGP优于IBGP，联邦EBGP于普通IBGP不能使⽤该条进⾏⽐较，此时联邦EBGP路由与IBGP相同⽐较最近的下⼀跳地址，在IGP表中Metric最⼩如果配置了Maximum-path，如果存在多条等价路径，会同时进⼊路由表最⽼的路由：前提必须是external路由，联邦内的EBGP路由当作EBGP处理最低的router-id多条路径的始发router-id相同，那么选择cluster-list长度最短的BGP优选来⾃最低邻居IP地址的路径（BGP的neighbor配置的那个IP地址）Weight权重值，cisco私有范围：0-65535，默认本地为32768，学习到的为0，越⼤越优仅仅在本路由器上⽣效，不可传递全局修改某个邻居发送所有路由的Weight值在本路由器修改某个邻居发送路由的weight使⽤ACL或prefix-list定义感兴趣路由再在route-map中修改weight值之后再某个邻居之间调⽤，weight只能在in⽅向修改，不可⽤于out⽅向Local Preference本地优先级（本AS，也就是⼤AS）范围：0-4294967295，默认100，数值越⼤越优⽤于限制离开本AS的流量，部署于AS边界的IBGP邻居之间全局修改：针对本边界通告进⼊本AS的所有路由LP⽣效，可以在本AS之内传递在IBGP邻居间使⽤route-map修改某些路由的LP值AS-Path默认值：路由经过的AS号，越短越优先（只⽐较长度，不⽐较⼤⼩）；部署在AS之间（EBGP邻居间），传递范围：整个BGP域设置允许包含⾃⾝AS的路由起源码默认值：路由引⼊⽅法；越⼩越优（i=0，e=1，？=2）部署在整个BGP域MED多出⼝鉴别属性，范围：0-4294967295，默认为0，越⼩越优先部署在不同AS之间使⽤（EBGP邻居），影响进⼊本AS的流量使⽤扩展ping测试：开启BGP负载均衡IBGP负载均衡EBGP负载均衡。

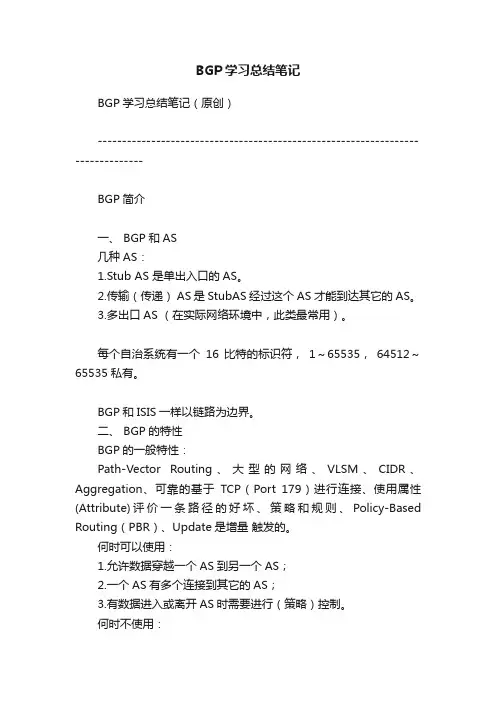

BGP学习总结笔记BGP学习总结笔记（原创）--------------------------------------------------------------------------------BGP简介一、 BGP和AS几种AS：1.Stub AS 是单出入口的AS。
2.传输（传递） AS 是StubAS经过这个AS才能到达其它的AS。
3.多出口AS （在实际网络环境中，此类最常用）。
每个自治系统有一个16 比特的标识符，1～65535，64512～65535私有。
BGP和ISIS一样以链路为边界。
二、 BGP的特性BGP的一般特性：Path-Vector Routing、大型的网络、VLSM、CIDR、Aggregation、可靠的基于TCP（Port 179）进行连接、使用属性(Attribute)评价一条路径的好坏、策略和规则、Policy-Based Routing（PBR）、Update是增量触发的。
何时可以使用：1.允许数据穿越一个AS到另一个AS；2.一个AS有多个连接到其它的AS；3.有数据进入或离开AS时需要进行（策略）控制。
何时不使用：1.连接到互联网或其它AS只有一个出口；(stub as)2.路由器等网络设备的内存容量有限、CPU速度不快、带宽很窄；(硬件、网络条件限制)3.技术人员（网络管理者）了解BGP但不了解BGP路由如何过滤、路径如何选择；4.AS之间带宽比较低（窄）时。
三、 BGP的概念BGP邻居和对等体组：1、BGP邻居BGP通过TCP来建立邻居关系（不论是否在同一AS中），只要能建立TCP连接交换BGP信息就可以成本Peer （Peers=Neighbors）。
邻居关系的建立靠Open(版本、自治系统号、保持时间、BGP标识符)。
邻居关系的关系建立后才可以发送Update（不可达路由、路径属性、网络可达性信息）。
邻居关系的维持靠 Keepalive（长度：19BIT，间隔60秒）。

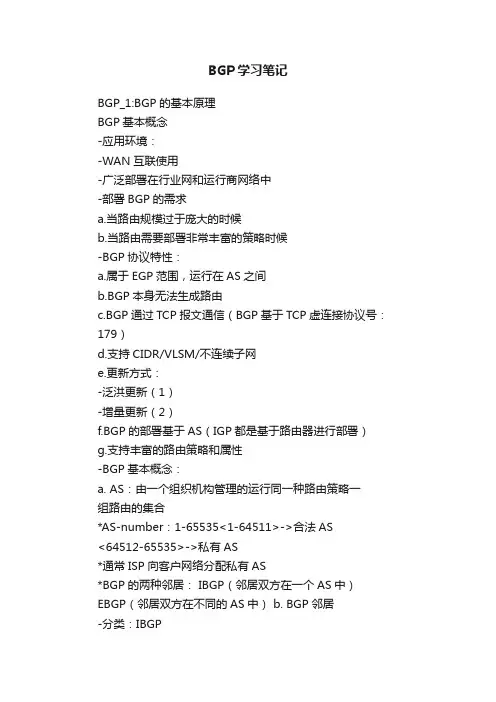

BGP学习笔记BGP_1:BGP的基本原理BGP基本概念-应用环境：-WAN互联使用-广泛部署在行业网和运行商网络中-部署BGP的需求a.当路由规模过于庞大的时候b.当路由需要部署非常丰富的策略时候-BGP协议特性：a.属于EGP范围，运行在AS之间b.BGP本身无法生成路由c.BGP通过TCP报文通信（BGP基于TCP虚连接协议号：179）d.支持CIDR/VLSM/不连续子网e.更新方式：-泛洪更新（1）-增量更新（2）f.BGP的部署基于AS（IGP都是基于路由器进行部署）g.支持丰富的路由策略和属性-BGP基本概念：a. AS：由一个组织机构管理的运行同一种路由策略一组路由的集合*AS-number：1-65535<1-64511>->合法AS<64512-65535>->私有AS*通常ISP向客户网络分配私有AS*BGP的两种邻居： IBGP（邻居双方在一个AS中）EBGP（邻居双方在不同的AS中） b. BGP邻居-分类：IBGPEBGP-创建方式：-通过物理接口创建-通过逻辑接口创建（loopback接口）*建议通过物理接口创建EBGP邻居*建议通过loopback接口创建IBGP邻居-建立条件：-用于创建邻居关系的接口IP必须可达-open消息正常的收发（port：179可用） *EBGP邻居之间交互的报文的TTL默认=1 *IBGP邻居无此限制*虚接口可以保证IBGP邻居关系的可靠性+++++++++++++++++++++++++++++++++++++++++ +++++++++++++++ BGP_2：BGP的基本原理*IBGP的部署：-使用loopback接口作为邻接的接口peer X.X.X.X connect-interface loopback 1-通过AS内部的IGP实现loopback接口的相互可达*BGP路由的通告原则:a．多条路径时，BGP Speaker只选最优的给自己使用b．BGP Speaker只把自己使用的路由通告给相邻体c．BGP Speaker从EBGP获得的路由会向它所有BGP相邻体通告（包括EBGP和IBGP）d．BGP Speaker从IBGP获得的路由不向它的IBGP相邻体通告（BGP水平分割-解决办法）e．BGP Speaker从IBGP获得的路由是否通告给它的EBGP相邻体要依IGP和BGP同步的情况来决定f．连接一建立，BGP Speaker将把自己所有BGP路由通告给新相邻体*BGP拓扑规则：-IGP的拓扑图规划:-将路由器作为单元（点）-将路由器之间的链路抽象为线-BGP的拓扑图规则：-BGP路由的cost=COST AS内部+COST AS外部-BGP路由的下一跳：BGP只在向AS外部发布路由信息时，会修改下一跳地址为本地的邻接IP-容易出现AS内部路由器的下一跳不可达+++++++++++++++++++++++++++++++++++++++++ +++++++++++++++++++ BGP同步：-同步提出的原因： *为了防止路由黑洞问题 -同步的作用：-防止路由黑洞 -优化路由更新过程—>优化路由规模 -同步的机制：*BGP从IBGP邻居获取路由时候，首先判断根据IGP 是否能访问*若通过IGP可以访问此路由，则认为同步；此时BGP 将路由添加进BGP路由表，并发布给EBGP邻居*若通过IGP无法访问此路由，则认为不同步，此时BGP不会接受此路由，并不发布给EBGP路由+++++++++++++++++++++++++++++++++++++++++ +++++++++++++++++++ BGP同步导致路由缺失的解决办法：-MSR路由器默认同步是关闭的-把BGP路由引入OSPF -在AS内部路由器配置一条静态路由，并把静态路由发布进IGP中-IBGP全互联<>display bgp routing-table 查看BGP路由表*OSPF默认不接收IBGP的路由*引入BGP的时候凡是路由表中BGP的路由引入++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ BGP路由来源：1.动态方式：import + IGP2.半动态： network + IGP3.静态方式：network + local（direct）/ network+static++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ *network方式：必须发布和IP 路由表中精确匹配的路由-IP路由表：10.1.1.1/32-network：network 10.1.1.1/32++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ BGP报文种类：OpenKeepAliveUpdateNotification++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ BGP报文：-组成：BGP报头+BGP报体（open、update、notification等）-BGP报头：-marker：标记-标记BGP Speaker之间是否同步（邻居状态、报文收发状态、seq状态等是否一致）-length：指示BGP报体部分的长度-type：标记报体中的报文类型：type =1 ---opentype =2 ---keepalivetype =3 ---updatetype =4 ---notification++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ OPEN报文：可选参数：用于更优化的更详细的指示BGP路由器的能力++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ BGP的邻居建立的条件：-TCP连接可以建立：1.邻居的接口IP可达2.端口179可用-收发OPEN消息3.链路的BW4.接口的MTU值5.AS必须一致6.hold-time通过协商以小为优7.version必须一致++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ Update消息：-撤销路由：用于更新不可达的路由信息*变现形式：二元组-路径属性：用于标记BGP路由的性质/特性*next-hop信息*来源信息*更新的路径-NLRI：网络层可达信息更新新增的路由信息表示形式：二元组*BGP的UPDATE消息每次只可以更新一条路由，但路由可以携带不同的属性*BGP的update消息也可以一次更新多个路由，但路由的属性必须相同++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ Notification消息：*当BGP出错时，向BGP邻居发送此消息-BGP的报文收发故障-BGP的状态机故障-BGP的接口故障-BGP的路由更新故障-BGP的邻居故障*当BGP路由器从邻居获取一个notification消息，则此邻居关闭，并重新尝试建立++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ BGP的邻居建立过程：R1----------------------------R2IdleConnect --------------（TCP连接）-----------→OPEN-sendActive----------------（重新尝试TCP连接）--→*若状态机长时间处于此状态即表示BGO路由器双发的TCP连接无法建立：——>检查用于建立BGP邻居的接口IP的路由是否可达（display ip route）——>检查BGP端口179是否可用（检查acl、policy、firewall等）Open-send------------（open）----------→←----------（open）-----------检查成功Open-confirm---------（keepalive）----→←-------（keepalive）-----重置keepalive时间，进入established状态：Established-----------→BGP邻居建立成功++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ Idle、Active、Established ++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ Idle→established正常情况下需要30s左右++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ BGP属性：-作用：用于更详细的描述BGP路由信息-分类：过渡属性:可以穿越多个AS而且仍然起效的BGP属性非过渡属性：穿越多个AS之后即失效的BGP属性必遵属性：BGP路由必须携带的属性可选属性：BGP路由可选携带的属性-典型：1. 起源2．AS路径3．下一跳4．多出口鉴别属性5．本地优先级6. 原子聚合7. 聚合者8. 团体9. 起源标示10.反射列表++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ 起点属性:1.过渡必遵属性2.功能: -标记BGP路由的来源方式-当BGP存在去往同一个目标网络的多条路径时,若其他参数都相同,则根据起点属性选路3.分类:a. IGP：直接注入到BGP网络中的路由，称其的起点为IGPb. EGP：从EGP协议注入到BGP网络的路由，称其起点为EGPc. Incomplete（未知）：其他情况统称其起点为未知4.表示方式：IGP----iEGP----eIncomplete----？5.选路的优先级：i > e > ?6.典型：network x.x.x.x y.y.y.y ----→ iimport-route OSPF 10 ----→ ?++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ AS-path:1.功能： -描述BGP路由的更新路径-当存在去往同一个目的网络的多条路由，若其它参数一致，则根据AS-Path选路，优先选择AS-Path短的路径-防止BGP路由在AS之间形成环路：*BGP路由器不会接收AS-Path属性中带有本地AS号码的路由2.必遵过渡属性++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ 下一跳属性：1.必遵过渡属性2.功能：描述BGP路由的下一跳信息*BGP只会选择下一跳地址可达的路由给自己使用*BGP向IBGP邻居发布来自EBGP路由信息时候，不会修改next-hop*BGP向EBGP邻居发布路由时，若原路由的下一跳IP和EBGP邻居的接口IP处于同子网，则BGP不修改下一跳信息++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ 本地优先级：1.可选非过渡属性2.功能：主要用于AS内部选路：----当BGP存在去往同一目的网络的多条路经时，若其他参数一致，则优选具有较高本地优先级的路径----应用环境：AS内部 / 适用于IBGP邻居3.默认：local-pref=100（以大为优）4.local-pref影响路由入口的出业务量++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ MED（多出口鉴别）属性：1.可选非过渡属性2.功能：主要用于AS之间的路由选路3.默认：0 /以小为优4.默认BGP只会对比来自同一个AS的不同路由的MED值5.MED影响路由出口的入业务量 -- MED适用于EBGP邻居++++++++++++++++++++++++++++++++++++++ +++++++++++++++++++++ 团体属性：1.可选过渡属性2.定义：团体是一组具有相同性质的路由的集合3.功能：通过部署团体属性实现路由过渡或选路--→团体不具有物理边界--------VLAN4.分类：-基本的团体：默认存在的团体no-export、no-advertise、local-as-扩展的团体：*表示方式：AA：NN（AA表示AS号；NN表示自定义）*原子聚合：聚合者属性需要在BGP部署路由聚合时出现*起源标识：簇列表（反射列表），在部署BGP反射时候出现++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ BGP路由的选择过程：1.如果此路由的下一跳不可达，忽略此路由2.选择本地优先级较大的路由3.选择本地路由器的始发的路由4.选择AS路径越短的路由5.以此选择路由起点属性为IGP、EGP、Incomplete6.选择MED较小的路由7.EBGP优先于IBGP8.去往下一跳路由开销越小越好9.路由的反射列表越短越好---→反射次数越少越好10.选择router-id较小的路由++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ BGP_4：BGP选路及BGP路由策略++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ 1.BGP选路原则：-下一跳必须可达-本地优先级（越大越优先）-是否本地始发（local-first）-AS-Path（越短越优先）-origin（i>e>?）-MED（越小越优先）-next-hop的IP地址在IP路由表中的COST（越小越优先）-反射列表（越短越优先）-router-id（越小越优）++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ Cost = MED++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ 2.BGP大规模应用-BGP聚合*应用：BGP路由条目过多时部署*方式：a. 自动聚合b．手动聚合c．通过network+static实现聚合*自动聚合：-按照有类路由的方式聚合10.1.1.0 10.1.2.0 10.1.3.0 ->10.0.0.0-只对本地引入的路由进行聚合-默认关闭-命令：[bgp]summary automatic*手工聚合：-聚合条件：明细路由必须事先存在于BGP路由表中 -聚合方式：按照无类的方式聚合10.1.1.0/24 10.1.2.0/24 10.1.3.0/24–>10.1.0.0/22-默认关闭-配置命令：[bgp]aggregate 10.3.0.0 22 –>发布路由聚合和明细路由[RB-bgp]aggregate 10.3.0.0 22 detail-auperssed –>发布*通过network+static实现聚合R1-----------R2-----------R3←----OSPF---> ←--BGP--->1.1.1.0/24 ip route 1.1.0.0/22 null 01.1.2.0/24 [bgp]network 1.1.1.01.1.3.0/24++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++建议采用手动聚合方式++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ BGP反射1.应用需求：在IBGP邻居关系过多的环境下部署*IBGP邻居过多—>BGP协议报文抢占链路带宽-->BGP路由器的负荷过重-->BGP更新/拓扑变化太频繁---->带来的影响很大2.反射原理：-组件：-反射器：具有路由反射能力的BGP路由器-客户机：和反射器具有反射关系的IBGP邻居-非客户机：和反射器不具有反射关系的IBGP邻居 -反射群：反射器+客户机-反射规则：A. 反射器从客户机获取路由，会向全部的客户机和非客户机反射此路由B．反射器从非客户机获取路由，会向全部的客户机反射此路由C．反射器从EBGP邻居获取路由，会向全部的客户机和非客户机反射此路由-反射部署：A．客户机仅需要和反射器建立IBGP关系即可B．AS内部的非客户机之间、非客户机和反射器之间需要IBGP全互联3.反射功能的配置：[RB-bgp]reflector cluster-id 1--→定义反射列表（默认用router-id）[RB-bgp]peer 24.1.1.2 reflect-client --→指定客户端[RD-bgp]同RB的配置[RD-bgp]reflector cluster-id 1 --→定义反射列表（默认用router-id） [RD-bgp]peer 24.1.1.2 reflect-client --→指定客户端++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ BGP联盟1.提出原因（功能）：IBGP邻居过多的环境，通过部署联盟优化IBGP邻居的规模和更新2.联盟的原理：-子AS：在AS中划分的多个自治系统称为子AS-子AS内部必须部署IBGP全互联-子AS之间无需全互联-子AS之间的邻居关系++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ BGP衰减1.应用环境：适用于EBGP邻居2.功能：解决因为路由的频繁震荡导致的更新带来的影响3.衰减的原理：-惩罚值：描述BGP路由的震荡程度-抑制值：当BGP路由的惩罚值超过此值即被抑制（BGP不会更新此路由）-重用值：当BGP路由的惩罚值低于此值即重新启用（即重新更新）-惩罚上限值：惩罚值的最高值-可达半衰期：可达路由的惩罚值衰减一半的时间-不可达半衰期：不可达路由的惩罚值衰减一半的时间++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 路由策略的过滤工具：1.ACL：针对路由信息的prefix信息实施过滤或匹配2.IP-prefix：针对路由信息的prefix/netmask实施匹配和过滤；*Router：10.1.1.0/30 X10.1.2.0/2410.1.1.0/2410.1.1.0/22 X1.acl number 2000Rule 1 deny source 10.1.1.0 0.0.0.32.ip ip-prefix 1 index 10 deny 10.1.1.0 223.acl number 3000Rule 1 deny source 10.1.1.0 0.0.0.0 dest 255.255.252.0 0.0.0.03.as-path acl*仅用于BGP*针对路由的AS-path属性对路由实施匹配和过滤*AS100 -------------------------》AS20010.1.1.0/22(110,120,150)20.1.1.0/22(110,150)30.1.1.0/22(110,120)*AS正则表达式：as-path acl 通过正则表达式对as-path属性典型：^$:匹配as-path为空的BGP路由_100$:匹配从100始发的BGP路由（X.X.X.100）^100_匹配从邻居AS100发送的BGP路由（100.X.X.X）.*:匹配任何as-path的BGP路由++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++ 4.ip ip-prefix 1 index 10 permit|deny X.X.X.X Y.Y.Y.Y [great 20 less 30]10.1.1.0/22。

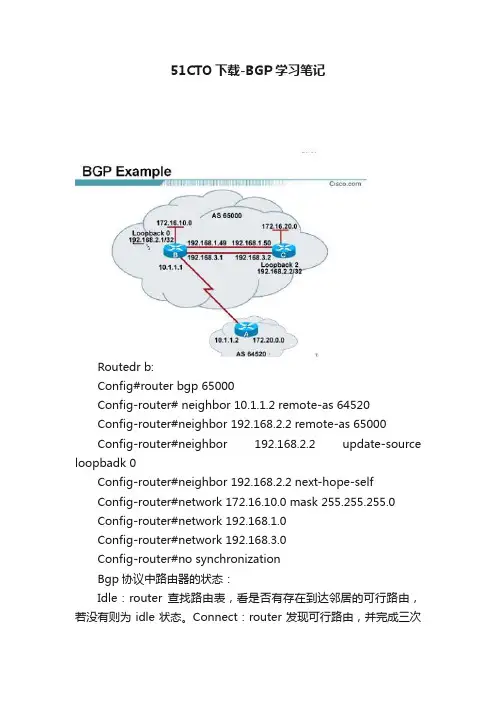

51CTO下载-BGP学习笔记Routedr b:Config#router bgp 65000Config-router# neighbor 10.1.1.2 remote-as 64520Config-router#neighbor 192.168.2.2 remote-as 65000Config-router#neighbor 192.168.2.2 update-source loopbadk 0Config-router#neighbor 192.168.2.2 next-hope-selfConfig-router#network 172.16.10.0 mask 255.255.255.0Config-router#network 192.168.1.0Config-router#network 192.168.3.0Config-router#no synchronizationBgp协议中路由器的状态：Idle：router查找路由表，看是否有存在到达邻居的可行路由，若没有则为idle状态。
Connect：router发现可行路由，并完成三次握手。
Open sent：发送open message。
Open confirm：收到一致参数，建立会话。
Established：建立连接，开始交换路由信息。
Debug ip bgp events 启用bgp调试Show ip bgp summary查看bgp的连接状态。
当路由器发出一个open报文后，它会等待回应。
它可能在idle 和active之间循环。
邻居可能不知道如何发送回它的回应信息。
可能是下列原因之一：邻居的地址是错误的。
邻居没有和这个路由器建立邻居关系。
邻居没有到源地址的可用路由。
――――――――――――――――――――――――――――――――――――当策略的acl，timers，attributes发生改变时，bgp会话必须reset。
