玻璃蚀刻材料和工艺
- 格式:ppt
- 大小:2.22 MB
- 文档页数:13

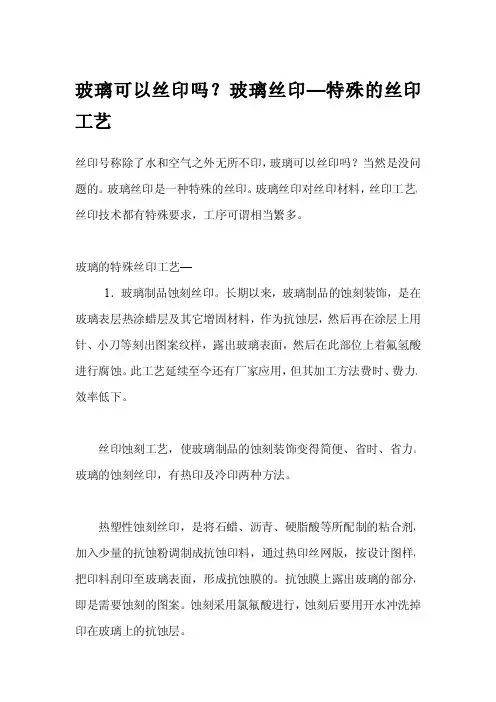

玻璃可以丝印吗?玻璃丝印—特殊的丝印工艺丝印号称除了水和空气之外无所不印,玻璃可以丝印吗?当然是没问题的。
玻璃丝印是一种特殊的丝印。
玻璃丝印对丝印材料,丝印工艺,丝印技术都有特殊要求,工序可谓相当繁多。
玻璃的特殊丝印工艺—1.玻璃制品蚀刻丝印。
长期以来,玻璃制品的蚀刻装饰,是在玻璃表层热涂蜡层及其它增固材料,作为抗蚀层,然后再在涂层上用针、小刀等刻出图案纹样,露出玻璃表面,然后在此部位上着氟氢酸进行腐蚀。
此工艺延续至今还有厂家应用,但其加工方法费时、费力、效率低下。
丝印蚀刻工艺,使玻璃制品的蚀刻装饰变得简便、省时、省力。
玻璃的蚀刻丝印,有热印及冷印两种方法。
热塑性蚀刻丝印,是将石蜡、沥青、硬脂酸等所配制的粘合剂,加入少量的抗蚀粉调制成抗蚀印料,通过热印丝网版,按设计图样,把印料刮印至玻璃表面,形成抗蚀膜的。
抗蚀膜上露出玻璃的部分,即是需要蚀刻的图案。
蚀刻采用氯氟酸进行,蚀刻后要用开水冲洗掉印在玻璃上的抗蚀层。
玻璃丝印蚀刻,也可以采用冷印方法进行。
抗蚀印料可使用特制的沥青漆加抗蚀粉,也可购买市售的抗依油墨。
印刷完成后,待抗蚀膜完全干燥,便可进行氢氟酸腐蚀了。
热印适于二方连续、四方连续图案纹样的蚀刻,冷印适应单独纹样的蚀刻。
2.玻璃冰花丝印。
冰花俗称桔皮纹,它实际上是非常细小的低熔点玻璃颗粒。
这种细小的玻璃颗粒,含铅成分高,有彩色和无色两种,彩色的色相有红、黄、蓝、绿、白等,亦可配制出中间色调。
转载注明出处:印刷知识大全/blog Copyright 2009:我的耗材丝印冰花装饰,素雅大方,多用于建筑玻璃装饰和工艺美术玻璃装饰,如高级玻璃器皿、灯具等的装饰。
丝印玻璃冰花装饰,是先在玻璃表层丝印有色或无色的玻璃熔剂层(助熔剂),然后再将冰花玻璃颗粒撒在这层玻璃熔剂层上.通过500~590℃的烧结,使玻璃表面的熔剂层和冰花颗粒层共熔而产生浮雕效果的。
如在玻璃上丝印的是有色熔剂,而微的冰花是透明的,通过高温共熔,则玻璃冰花纹样部位的熔剂层退色,而在玻璃面上形成有色、隆起的透明浮雕纹样。

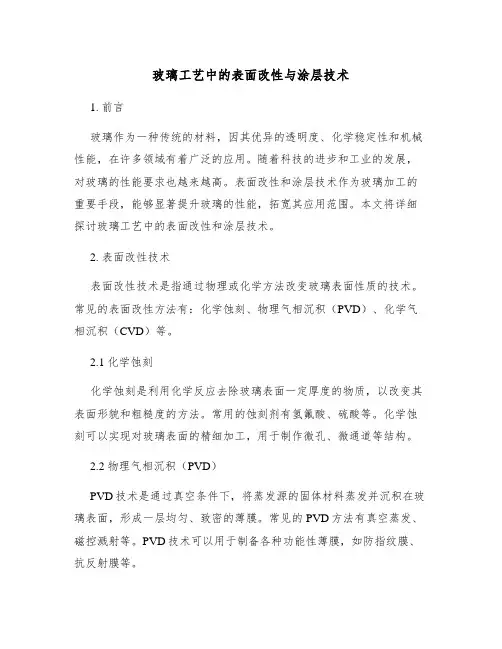

玻璃工艺中的表面改性与涂层技术1. 前言玻璃作为一种传统的材料,因其优异的透明度、化学稳定性和机械性能,在许多领域有着广泛的应用。
随着科技的进步和工业的发展,对玻璃的性能要求也越来越高。
表面改性和涂层技术作为玻璃加工的重要手段,能够显著提升玻璃的性能,拓宽其应用范围。
本文将详细探讨玻璃工艺中的表面改性和涂层技术。
2. 表面改性技术表面改性技术是指通过物理或化学方法改变玻璃表面性质的技术。
常见的表面改性方法有:化学蚀刻、物理气相沉积(PVD)、化学气相沉积(CVD)等。
2.1 化学蚀刻化学蚀刻是利用化学反应去除玻璃表面一定厚度的物质,以改变其表面形貌和粗糙度的方法。
常用的蚀刻剂有氢氟酸、硫酸等。
化学蚀刻可以实现对玻璃表面的精细加工,用于制作微孔、微通道等结构。
2.2 物理气相沉积(PVD)PVD技术是通过真空条件下,将蒸发源的固体材料蒸发并沉积在玻璃表面,形成一层均匀、致密的薄膜。
常见的PVD方法有真空蒸发、磁控溅射等。
PVD技术可以用于制备各种功能性薄膜,如防指纹膜、抗反射膜等。
2.3 化学气相沉积(CVD)CVD技术是通过在真空条件下,将气体前驱体在加热或光照的条件下分解,在玻璃表面沉积一层薄膜。
CVD技术可以实现对玻璃表面进行纳米级加工,用于制备纳米结构薄膜。
3. 涂层技术涂层技术是在玻璃表面涂覆一层或多层涂层,以改善玻璃的性能和增加其功能。
常见的涂层方法有溶胶-凝胶法、喷涂法、 roll-to-roll 涂层等。
3.1 溶胶-凝胶法溶胶-凝胶法是通过溶液中的金属盐或氧化物与醇或酸反应,形成溶胶,随后溶胶凝胶化形成涂层。
该方法可以实现对玻璃表面进行精细调控,制备出具有特定性能的涂层,如光学涂层、抗菌涂层等。
3.2 喷涂法喷涂法是将涂料通过喷枪喷涂在玻璃表面,形成均匀的涂层。
喷涂法适用于大面积涂层制备,效率高,成本低。
常见的喷涂方法有空气喷涂、高压喷涂等。
3.3 roll-to-roll 涂层roll-to-roll 涂层是一种连续涂层制备技术,通过滚轴将涂料均匀涂覆在玻璃表面。
玻璃的表面化学深蚀刻的工艺原理与其操作方案发布日期:2010-5-15 2:57:46 | | 来源:admin一、化学蚀刻的原理:我们知道玻璃属于无机硅物质中的一种,非晶态固体。
易碎;透明。
它与我们的生活密不可分,现代人已不再满足于物理式机械手段加工的艺术玻璃制品,更致力于用多种化学方式对玻璃表面进行求新求异深加工,以求得到更好的视觉享受,从而使玻璃产品的附加值再度得到提高. 例如对玻璃表面进行化学粗化[蒙砂;玉砂],化学深蚀刻[凹蒙;冰雕],化学抛光及其它工艺,本文论述的重点将是玻璃化学的氧化与还原反应的构造及工艺操作控制性。
对于玻璃蚀刻液中起氧化反应的物质是选择纯液质的能与玻璃起氧化反应的可以是H2SO4; HCL, HNO3. 它们能与玻璃中的硅原子发生氧化作用,形成SIO2, 做为蚀刻液中设定的络合剂氢氟酸正好能将SIO2再次分解, 从而形成我们设计的化学反应程式,达到对玻璃表面进行蚀刻的目地。
例如程式:a:3SI+4HNO3=3SIO2+2H2O+4NO b:SIO 2+6HF = H2[SIF6]+2H2O对玻璃蚀刻液配制可以展现的物质性质包含氧化剂;络合剂;缓冲剂;催化剂;附加剂;表面活性剂;酸雾抑制剂. 如下再例:氧化剂:H2SO4 ; HCL ; HNO3;还原剂:HF缓冲剂:H2O; CH3COOH;催化剂:NH4NO3; CuSO4; NaNO2; AgNO3;附加剂:Br2酸雾抑制剂:FC-129; FC-4; FT248TM 湿润活性剂; 长直链烷基TH系; 烷基酚聚氧乙烯醚按重量百分比配制玻璃蚀刻液可以视深蚀刻、浅蚀刻及抛光要求对蚀刻液中各物质百分比投料进行调整. 如下续例:缓冲剂--------------------------------------- 40----67%氧化剂--------------------------------------- 15----38%络合剂--------------------------------------- 27----45%催化剂--------------------------------------- 0.03---0.06附加剂--------------------------------------- 0.05---0.1--------------------------- 0.04酸雾抑制剂----------------------------------0.003重度蚀刻液中氧化剂控制在20%左右; 值得提醒的是被蚀刻的玻璃凹面呈抛光状态的控制是将缓冲剂的量放在60%左右. 若冰棱小可适量提高络合剂比例上升4%—8%左右.对于玻璃表面化学抛光方案另再续实例如下:1: 100g五倍子酸+ 305ml乙醇胺+ 140ml水+ 1.3g吡嗪+ 0.24mlFC1292: 60ml49%HF +30mlHNO3[69%] +30ml/5ml/LCrO3+2gCu[NO3]+ 60ml CH3COOH + H2O 60ml3: 100gH2O+ 40% HF36g + 68%HNO3 + NaNO2 0.03g +0.24mlFC--3或0.02gFT2484: 50g HNO3[68%] + 30gHF {55%} + CH3 COOH 30 g+0.6gBr2对于以上各种化学配比希望操作人再次调试以获得良好结构比,满足工艺要求!二、关于对玻璃表面蚀刻的冰棱大小及深度的调整方案∶1: 蚀刻深度较理想,但冰棱较小或没有?解决方案: 对全量加入5%—16%络合剂适量调整。

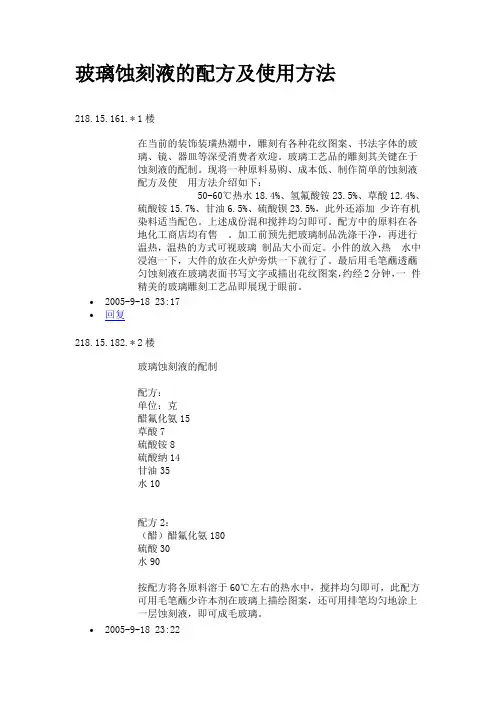

玻璃蚀刻液的配方及使用方法218.15.161.* 1楼在当前的装饰装璜热潮中,雕刻有各种花纹图案、书法字体的玻璃、镜、器皿等深受消费者欢迎。
玻璃工艺品的雕刻其关键在于蚀刻液的配制。
现将一种原料易购、成本低、制作简单的蚀刻液配方及使用方法介绍如下:50-60℃热水18.4%、氢氟酸铵23.5%、草酸12.4%、硫酸铵15.7%、甘油6.5%、硫酸钡23.5%,此外还添加少许有机染料适当配色。
上述成份混和搅拌均匀即可。
配方中的原料在各地化工商店均有售。
加工前预先把玻璃制品洗涤干净,再进行温热,温热的方式可视玻璃制品大小而定。
小件的放入热水中浸泡一下,大件的放在火炉旁烘一下就行了。
最后用毛笔蘸透蘸匀蚀刻液在玻璃表面书写文字或描出花纹图案,约经2分钟,一件精美的玻璃雕刻工艺品即展现于眼前。
∙2005-9-18 23:17∙回复218.15.182.* 2楼玻璃蚀刻液的配制配方:单位:克醋氟化氨15草酸7硫酸铵8硫酸纳14甘油35水10配方2:(醋)醋氟化氨180硫酸30水90按配方将各原料溶于60℃左右的热水中,搅拌均匀即可,此配方可用毛笔蘸少许本剂在玻璃上描绘图案,还可用排笔均匀地涂上一层蚀刻液,即可成毛玻璃。
∙2005-9-18 23:22回复218.15.182.* 3楼酸在艺术玻璃上的运用酸在艺术玻璃上的运用玻璃可以抵抗许多种酸,而磷酸和氢氟酸能够轻易地腐蚀和抛光玻璃表面。
用氢氟酸等物质对玻璃表面进行腐蚀具有很大的危险性,它可以伤及人的皮肤甚至骨头,且挥发的气体具有毒性和腐蚀性。
因此,对玻璃进行酸洗必须格外小心,需要有专业的萃取、冲洗设备,包括排除腐蚀性气体的防护罩、广口的塑料容器、合适的储藏空间和工作设备。
塑料的长柄勺是很有用的工具,但在金属勺外包裹蜡后也可以使用。
工作人员在处理酸时要穿上防护服、防护靴并戴上面罩。
建议配备碱性中和设备以解决突发事件。
腐蚀的深度和效果取决于酸的强度和温度、玻璃的品质和浸泡时间。

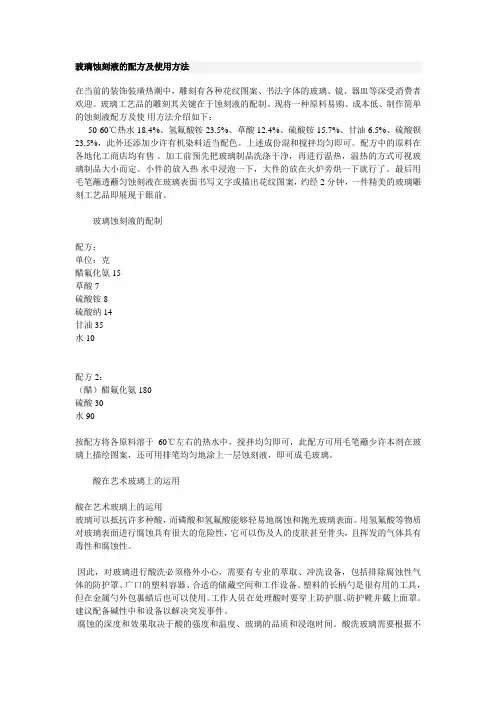

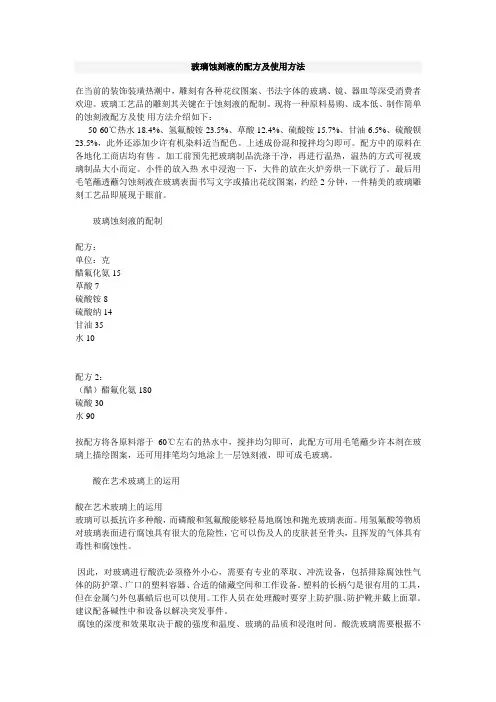

玻璃蚀刻液的配方及使用方法在当前的装饰装璜热潮中,雕刻有各种花纹图案、书法字体的玻璃、镜、器皿等深受消费者欢迎。
玻璃工艺品的雕刻其关键在于蚀刻液的配制。
现将一种原料易购、成本低、制作简单的蚀刻液配方及使用方法介绍如下:50-60℃热水18.4%、氢氟酸铵23.5%、草酸12.4%、硫酸铵15.7%、甘油6.5%、硫酸钡23.5%,此外还添加少许有机染料适当配色。
上述成份混和搅拌均匀即可。
配方中的原料在各地化工商店均有售。
加工前预先把玻璃制品洗涤干净,再进行温热,温热的方式可视玻璃制品大小而定。
小件的放入热水中浸泡一下,大件的放在火炉旁烘一下就行了。
最后用毛笔蘸透蘸匀蚀刻液在玻璃表面书写文字或描出花纹图案,约经2分钟,一件精美的玻璃雕刻工艺品即展现于眼前。
玻璃蚀刻液的配制配方:单位:克醋氟化氨15草酸7硫酸铵8硫酸纳14甘油35水10配方2:(醋)醋氟化氨180硫酸30水90按配方将各原料溶于60℃左右的热水中,搅拌均匀即可,此配方可用毛笔蘸少许本剂在玻璃上描绘图案,还可用排笔均匀地涂上一层蚀刻液,即可成毛玻璃。
酸在艺术玻璃上的运用酸在艺术玻璃上的运用玻璃可以抵抗许多种酸,而磷酸和氢氟酸能够轻易地腐蚀和抛光玻璃表面。
用氢氟酸等物质对玻璃表面进行腐蚀具有很大的危险性,它可以伤及人的皮肤甚至骨头,且挥发的气体具有毒性和腐蚀性。
因此,对玻璃进行酸洗必须格外小心,需要有专业的萃取、冲洗设备,包括排除腐蚀性气体的防护罩、广口的塑料容器、合适的储藏空间和工作设备。
塑料的长柄勺是很有用的工具,但在金属勺外包裹蜡后也可以使用。
工作人员在处理酸时要穿上防护服、防护靴并戴上面罩。
建议配备碱性中和设备以解决突发事件。
腐蚀的深度和效果取决于酸的强度和温度、玻璃的品质和浸泡时间。
酸洗玻璃需要根据不同的情况调整酸洗的方法。
大致上,4份水核60%浓度的氢氟酸是普遍适用的,如果要进行深度酸洗,则需要2份水和1份氢氟酸,切记必须将酸加入水中,而不是将水加入酸中。

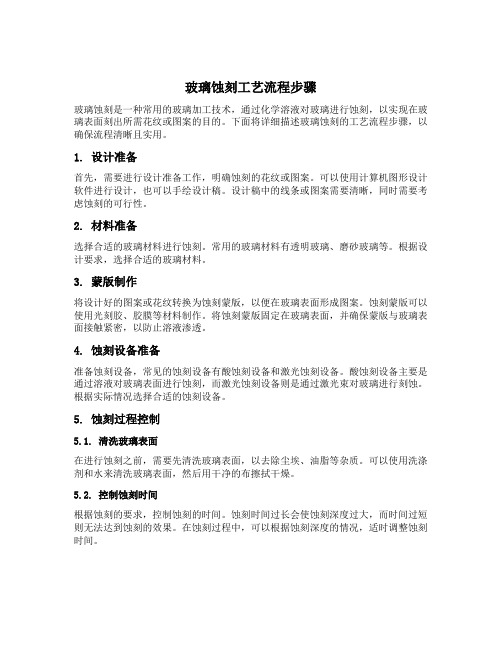

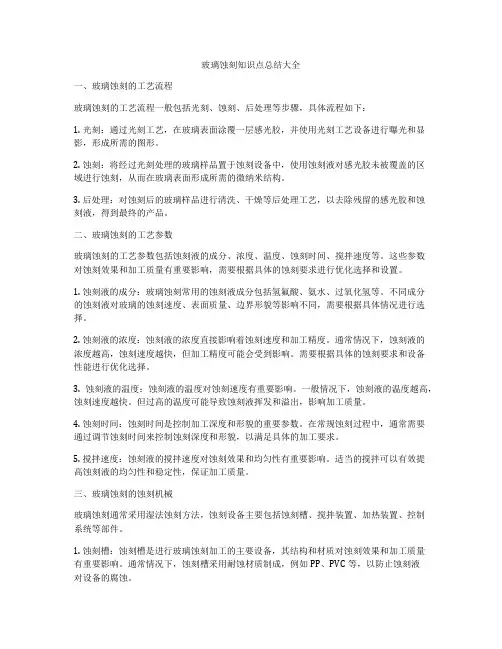

玻璃蚀刻知识点总结大全一、玻璃蚀刻的工艺流程玻璃蚀刻的工艺流程一般包括光刻、蚀刻、后处理等步骤,具体流程如下:1. 光刻:通过光刻工艺,在玻璃表面涂覆一层感光胶,并使用光刻工艺设备进行曝光和显影,形成所需的图形。
2. 蚀刻:将经过光刻处理的玻璃样品置于蚀刻设备中,使用蚀刻液对感光胶未被覆盖的区域进行蚀刻,从而在玻璃表面形成所需的微纳米结构。
3. 后处理:对蚀刻后的玻璃样品进行清洗、干燥等后处理工艺,以去除残留的感光胶和蚀刻液,得到最终的产品。
二、玻璃蚀刻的工艺参数玻璃蚀刻的工艺参数包括蚀刻液的成分、浓度、温度、蚀刻时间、搅拌速度等。
这些参数对蚀刻效果和加工质量有重要影响,需要根据具体的蚀刻要求进行优化选择和设置。
1. 蚀刻液的成分:玻璃蚀刻常用的蚀刻液成分包括氢氟酸、氨水、过氧化氢等。
不同成分的蚀刻液对玻璃的蚀刻速度、表面质量、边界形貌等影响不同,需要根据具体情况进行选择。
2. 蚀刻液的浓度:蚀刻液的浓度直接影响着蚀刻速度和加工精度。
通常情况下,蚀刻液的浓度越高,蚀刻速度越快,但加工精度可能会受到影响。
需要根据具体的蚀刻要求和设备性能进行优化选择。
3. 蚀刻液的温度:蚀刻液的温度对蚀刻速度有重要影响。
一般情况下,蚀刻液的温度越高,蚀刻速度越快。
但过高的温度可能导致蚀刻液挥发和溢出,影响加工质量。
4. 蚀刻时间:蚀刻时间是控制加工深度和形貌的重要参数。
在常规蚀刻过程中,通常需要通过调节蚀刻时间来控制蚀刻深度和形貌,以满足具体的加工要求。
5. 搅拌速度:蚀刻液的搅拌速度对蚀刻效果和均匀性有重要影响。
适当的搅拌可以有效提高蚀刻液的均匀性和稳定性,保证加工质量。
三、玻璃蚀刻的蚀刻机械玻璃蚀刻通常采用湿法蚀刻方法,蚀刻设备主要包括蚀刻槽、搅拌装置、加热装置、控制系统等部件。
1. 蚀刻槽:蚀刻槽是进行玻璃蚀刻加工的主要设备,其结构和材质对蚀刻效果和加工质量有重要影响。
通常情况下,蚀刻槽采用耐蚀材质制成,例如PP、PVC等,以防止蚀刻液对设备的腐蚀。
