蚀刻剂 各种常用蚀刻剂 pcb蚀刻剂

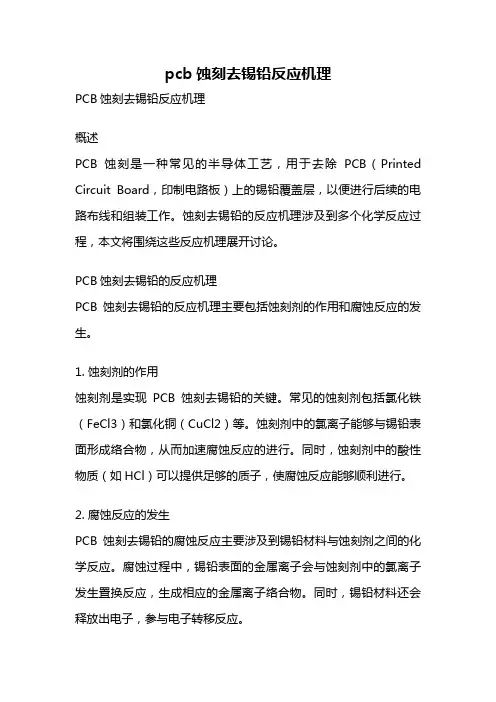

pcb蚀刻去锡铅反应机理PCB蚀刻去锡铅反应机理概述PCB蚀刻是一种常见的半导体工艺，用于去除PCB（Printed Circuit Board，印制电路板）上的锡铅覆盖层，以便进行后续的电路布线和组装工作。

蚀刻去锡铅的反应机理涉及到多个化学反应过程，本文将围绕这些反应机理展开讨论。

PCB蚀刻去锡铅的反应机理PCB蚀刻去锡铅的反应机理主要包括蚀刻剂的作用和腐蚀反应的发生。

1. 蚀刻剂的作用蚀刻剂是实现PCB蚀刻去锡铅的关键。

常见的蚀刻剂包括氯化铁（FeCl3）和氯化铜（CuCl2）等。

蚀刻剂中的氯离子能够与锡铅表面形成络合物，从而加速腐蚀反应的进行。

同时，蚀刻剂中的酸性物质（如HCl）可以提供足够的质子，使腐蚀反应能够顺利进行。

2. 腐蚀反应的发生PCB蚀刻去锡铅的腐蚀反应主要涉及到锡铅材料与蚀刻剂之间的化学反应。

腐蚀过程中，锡铅表面的金属离子会与蚀刻剂中的氯离子发生置换反应，生成相应的金属离子络合物。

同时，锡铅材料还会释放出电子，参与电子转移反应。

蚀刻剂中的氯离子与锡铅表面的锡（Sn）和铅（Pb）发生置换反应，生成氯化锡和氯化铅。

这些离子会溶解在蚀刻剂中，从而达到去除锡铅的目的。

蚀刻剂中的酸性物质可以提供足够的质子，使这些离子能够快速溶解。

锡铅材料还会释放出电子。

这些电子可以参与电子转移反应，与蚀刻剂中的氯离子发生还原反应，从而进一步加速腐蚀反应的进行。

这些电子转移反应不仅提供了所需的电荷平衡，还可以生成更多的金属离子，进一步增强腐蚀效果。

总结PCB蚀刻去锡铅的反应机理主要涉及到蚀刻剂的作用和腐蚀反应的发生。

蚀刻剂中的氯离子能够与锡铅表面形成络合物，加速腐蚀反应的进行。

蚀刻剂中的酸性物质提供质子，使腐蚀反应能够顺利进行。

腐蚀过程中，锡铅表面的金属离子与蚀刻剂中的氯离子发生置换反应，生成相应的金属离子络合物。

同时，锡铅材料释放出的电子参与电子转移反应，进一步加速腐蚀反应的进行。

这些反应机理的理解对于优化PCB蚀刻去锡铅的工艺参数和提高蚀刻效率具有重要意义。

9种pcb的标准溶液PCB（Printed Circuit Board，印刷电路板）是电子设备中不可或缺的一部分，它通过在表面覆盖一层特定的电子导电材料，用来连接和支持电子元器件，从而实现电路功能。

在PCB的制造过程中，标准溶液是必不可少的材料。

下面将介绍9种常用的PCB标准溶液。

1.铜腐蚀液：用来清除PCB表面的氧化铜，以便于后续步骤的操作。

铜腐蚀液通常含有含有硫酸、过氧化氢、氯化铁等成分，能有效地腐蚀掉铜表面的氧化物。

2.碱性清洗剂：主要用于清洗PCB表面的油污和杂质，以保证PCB 的表面干净。

碱性清洗剂通常含有氢氧化钠、氢氧化钾等成分，能够中和酸性物质并溶解污渍。

3.氧化剂：用于PCB表面的氧化处理，以使金属表面形成一层氧化膜，以增强PCB的耐腐蚀性和附着力。

常见的氧化剂有硝酸铜、硝酸铁等。

4.配铜液：根据PCB设计要求，在PCB表面电镀一层铜。

铜能提高电导性能，并保护PCB线路不受氧化、腐蚀的侵害。

5.酸性洗涤剂：用于去除PCB表面的污渍、油污和杂质。

酸性洗涤剂通常含有氯化铁、氢氟酸等成分，能够有效去除PCB表面的有机污渍。

6.退镀溶液：用于去除电镀层上的铜，以便于PCB下一步的操作。

退镀溶液通常含有硫酸、硝酸等成分，能够迅速溶解电镀层上的铜。

7.全蚀剂：用于蚀刻PCB上的铜层，以便于形成所需的导线线路。

全蚀剂通常含有盐酸、过氧化氢等成分，能够快速剥离掉铜层。

8.防焊膏：用于PCB焊接过程中保护PCB未焊接部分不受焊锡侵蚀。

防焊膏通常在PCB表面涂覆一层保护膜，焊接后可以把保护膜去除，保护PCB的表面线路免受氧化、腐蚀。

9.阻焊油墨：用于PCB的阻焊工艺，通过在PCB表面涂覆一层阻焊油墨，以便于焊接过程中阻止焊锡漆涂敷到不需要焊接的位置。

阻焊油墨能够提高PCB的可靠性和焊接质量。

以上是9种常用的PCB标准溶液，它们在PCB的制造和加工过程中发挥着重要的作用。

每种溶液都有其特定的化学成分和作用，以满足不同制程要求。

PCB电路板蚀刻工艺及过程控制 - 电子技术印刷线路板从光板到显出线路图形的过程是一个比较复杂的物理和化学反应的过程，本文就对其最后的一步--蚀刻进行解析。

目前,印刷电路板(PCB)加工的典型工艺采用"图形电镀法"。

即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉,称为蚀刻。

一.蚀刻的种类要注意的是，蚀刻时的板子上面有两层铜。

在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的，其余的将形成最终所需要的电路。

这种类型的图形电镀,其特点是镀铜层仅存在于铅锡抗蚀层的下面。

另外一种工艺方法是整个板子上都镀铜，感光膜以外的部分仅仅是锡或铅锡抗蚀层。

这种工艺称为“全板镀铜工艺“。

与图形电镀相比,全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。

因此当导线线宽十分精细时将会产生一系列的问题。

同时,侧腐蚀会严重影响线条的均匀性。

在印制板外层电路的加工工艺中，还有另外一种方法，就是用感光膜代替金属镀层做抗蚀层。

这种方法非常近似于内层蚀刻工艺，可以参阅内层制作工艺中的蚀刻。

目前，锡或铅锡是最常用的抗蚀层,用在氨性蚀刻剂的蚀刻工艺中.氨性蚀刻剂是普遍使用的化工药液，与锡或铅锡不发生任何化学反应。

氨性蚀刻剂主要是指氨水/氯化氨蚀刻液。

此外，在市场上还可以买到氨水/硫酸氨蚀刻药液。

以硫酸盐为基的蚀刻药液,使用后,其中的铜可以用电解的方法分离出来,因此能够重复使用。

由于它的腐蚀速率较低，一般在实际生产中不多见,但有望用在无氯蚀刻中。

有人试验用硫酸-双氧水做蚀刻剂来腐蚀外层图形。

由于包括经济和废液处理方面等许多原因,这种工艺尚未在商用的意义上被大量采用.更进一步说,硫酸-双氧水，不能用于铅锡抗蚀层的蚀刻，而这种工艺不是PCB外层制作中的主要方法，故决大多数人很少问津。

二.蚀刻质量及先期存在的问题对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净，止此而已。

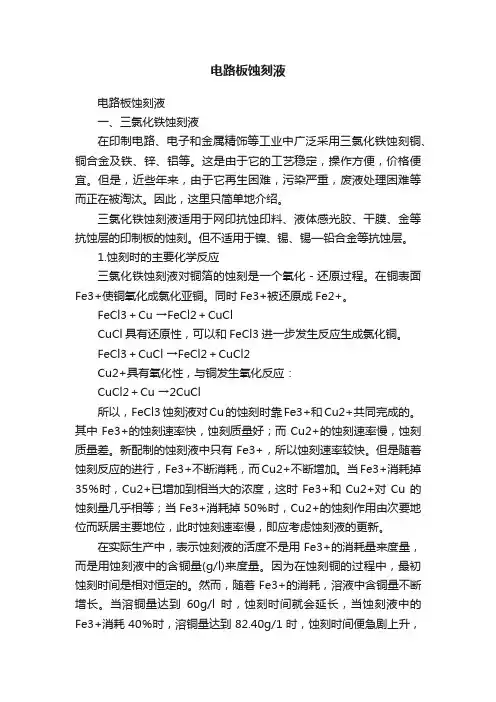

电路板蚀刻液电路板蚀刻液一、三氯化铁蚀刻液在印制电路、电子和金属精饰等工业中广泛采用三氯化铁蚀刻铜、铜合金及铁、锌、铝等。

这是由于它的工艺稳定，操作方便，价格便宜。

但是，近些年来，由于它再生困难，污染严重，废液处理困难等而正在被淘汰。

因此，这里只简单地介绍。

三氯化铁蚀刻液适用于网印抗蚀印料、液体感光胶、干膜、金等抗蚀层的印制板的蚀刻。

但不适用于镍、锡、锡—铅合金等抗蚀层。

1.蚀刻时的主要化学反应三氯化铁蚀刻液对铜箔的蚀刻是一个氧化－还原过程。

在铜表面Fe3+使铜氧化成氯化亚铜。

同时Fe3+被还原成Fe2+。

FeCl3＋Cu →FeCl2＋CuClCuCl具有还原性，可以和FeCl3进一步发生反应生成氯化铜。

FeCl3＋CuCl →FeCl2＋CuCl2Cu2+具有氧化性，与铜发生氧化反应：CuCl2＋Cu →2CuCl所以，FeCl3蚀刻液对Cu的蚀刻时靠Fe3+和Cu2+共同完成的。

其中Fe3+的蚀刻速率快，蚀刻质量好；而Cu2+的蚀刻速率慢，蚀刻质量差。

新配制的蚀刻液中只有Fe3+，所以蚀刻速率较快。

但是随着蚀刻反应的进行，Fe3+不断消耗，而Cu2+不断增加。

当Fe3+消耗掉35％时，Cu2+已增加到相当大的浓度，这时Fe3+和Cu2+对Cu的蚀刻量几乎相等；当Fe3+消耗掉50％时，Cu2+的蚀刻作用由次要地位而跃居主要地位，此时蚀刻速率慢，即应考虑蚀刻液的更新。

在实际生产中，表示蚀刻液的活度不是用Fe3+的消耗量来度量，而是用蚀刻液中的含铜量(g/l)来度量。

因为在蚀刻铜的过程中，最初蚀刻时间是相对恒定的。

然而，随着Fe3+的消耗，溶液中含铜量不断增长。

当溶铜量达到60g/l时，蚀刻时间就会延长，当蚀刻液中的Fe3+消耗40％时，溶铜量达到82.40g/1时，蚀刻时间便急剧上升，表明此时的蚀刻液不能再继续使用，应考虑蚀刻液的再生或更新。

一般工厂很少分析和测定蚀刻液中的含铜量，多以蚀刻时间和蚀刻质量来确定蚀刻液的再生与更新。

PCB的蚀刻工艺及过程控制印刷线路板从光板到显出线路图形的过程是一个比较复杂的物理和化学反应的过程，本文就对其最后的一步--蚀刻进行解析。

目前,印刷电路板(PCB)加工的典型工艺采用"图形电镀法"。

即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉,称为蚀刻。

一.蚀刻的种类要注意的是，蚀刻时的板子上面有两层铜。

在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的，其余的将形成最终所需要的电路。

这种类型的图形电镀,其特点是镀铜层仅存在于铅锡抗蚀层的下面。

另外一种工艺方法是整个板子上都镀铜，感光膜以外的部分仅仅是锡或铅锡抗蚀层。

这种工艺称为“全板镀铜工艺“。

与图形电镀相比,全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。

因此当导线线宽十分精细时将会产生一系列的问题。

同时,侧腐蚀会严重影响线条的均匀性。

在印制板外层电路的加工工艺中，还有另外一种方法，就是用感光膜代替金属镀层做抗蚀层。

这种方法非常近似于内层蚀刻工艺，可以参阅内层制作工艺中的蚀刻。

目前，锡或铅锡是最常用的抗蚀层,用在氨性蚀刻剂的蚀刻工艺中.氨性蚀刻剂是普遍使用的化工药液，与锡或铅锡不发生任何化学反应。

氨性蚀刻剂主要是指氨水/氯化氨蚀刻液。

此外，在市场上还可以买到氨水/硫酸氨蚀刻药液。

以硫酸盐为基的蚀刻药液,使用后,其中的铜可以用电解的方法分离出来,因此能够重复使用。

由于它的腐蚀速率较低，一般在实际生产中不多见,但有望用在无氯蚀刻中。

有人试验用硫酸-双氧水做蚀刻剂来腐蚀外层图形。

由于包括经济和废液处理方面等许多原因,这种工艺尚未在商用的意义上被大量采用.更进一步说,硫酸-双氧水，不能用于铅锡抗蚀层的蚀刻，而这种工艺不是PCB外层制作中的主要方法，故决大多数人很少问津。

二.蚀刻质量及先期存在的问题对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净，止此而已。

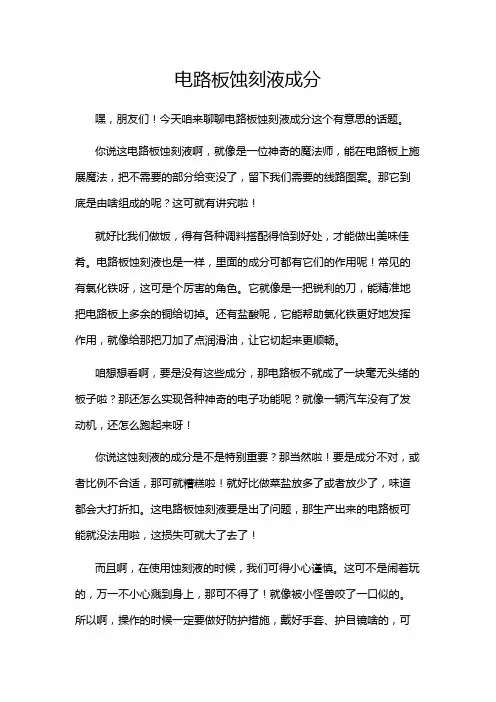

电路板蚀刻液成分嘿，朋友们！今天咱来聊聊电路板蚀刻液成分这个有意思的话题。

你说这电路板蚀刻液啊，就像是一位神奇的魔法师，能在电路板上施展魔法，把不需要的部分给变没了，留下我们需要的线路图案。

那它到底是由啥组成的呢？这可就有讲究啦！就好比我们做饭，得有各种调料搭配得恰到好处，才能做出美味佳肴。

电路板蚀刻液也是一样，里面的成分可都有它们的作用呢！常见的有氯化铁呀，这可是个厉害的角色。

它就像是一把锐利的刀，能精准地把电路板上多余的铜给切掉。

还有盐酸呢，它能帮助氯化铁更好地发挥作用，就像给那把刀加了点润滑油，让它切起来更顺畅。

咱想想看啊，要是没有这些成分，那电路板不就成了一块毫无头绪的板子啦？那还怎么实现各种神奇的电子功能呢？就像一辆汽车没有了发动机，还怎么跑起来呀！你说这蚀刻液的成分是不是特别重要？那当然啦！要是成分不对，或者比例不合适，那可就糟糕啦！就好比做菜盐放多了或者放少了，味道都会大打折扣。

这电路板蚀刻液要是出了问题，那生产出来的电路板可能就没法用啦，这损失可就大了去了！而且啊，在使用蚀刻液的时候，我们可得小心谨慎。

这可不是闹着玩的，万一不小心溅到身上，那可不得了！就像被小怪兽咬了一口似的。

所以啊，操作的时候一定要做好防护措施，戴好手套、护目镜啥的，可别马虎大意哟！还有哦，这蚀刻液用过之后可不能随便乱扔。

这就好比我们吃完东西不能乱丢垃圾一样，得把它妥善处理好。

不然对环境造成污染，那可就是我们的罪过啦！总之呢，电路板蚀刻液成分虽然看起来不起眼，但它的作用可大着呢！我们要好好了解它，掌握它的脾气，才能让它更好地为我们服务呀！咱可不能小瞧了这些小小的成分，它们可是电路板制造过程中的大功臣呢！所以啊，大家一定要重视起来，让我们和这些成分一起，创造出更多神奇的电子产品吧！。

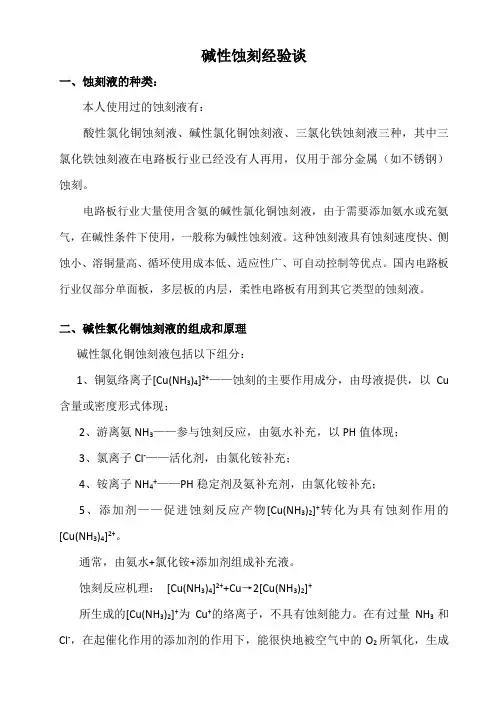

碱性蚀刻经验谈一、蚀刻液的种类：本人使用过的蚀刻液有：酸性氯化铜蚀刻液、碱性氯化铜蚀刻液、三氯化铁蚀刻液三种，其中三氯化铁蚀刻液在电路板行业已经没有人再用，仅用于部分金属（如不锈钢）蚀刻。

电路板行业大量使用含氨的碱性氯化铜蚀刻液，由于需要添加氨水或充氨气，在碱性条件下使用，一般称为碱性蚀刻液。

这种蚀刻液具有蚀刻速度快、侧蚀小、溶铜量高、循环使用成本低、适应性广、可自动控制等优点。

国内电路板行业仅部分单面板，多层板的内层，柔性电路板有用到其它类型的蚀刻液。

二、碱性氯化铜蚀刻液的组成和原理碱性氯化铜蚀刻液包括以下组分：1、铜氨络离子[Cu(NH3)4]2+——蚀刻的主要作用成分，由母液提供，以Cu 含量或密度形式体现；2、游离氨NH3——参与蚀刻反应，由氨水补充，以PH值体现；3、氯离子Cl-——活化剂，由氯化铵补充；4、铵离子NH4+——PH稳定剂及氨补充剂，由氯化铵补充；5、添加剂——促进蚀刻反应产物[Cu(NH3)2]+转化为具有蚀刻作用的[Cu(NH3)4]2+。

通常，由氨水+氯化铵+添加剂组成补充液。

蚀刻反应机理：[Cu(NH3)4]2++Cu→2[Cu(NH3)2]+所生成的[Cu(NH3)2]+为Cu+的络离子，不具有蚀刻能力。

在有过量NH3和Cl-，在起催化作用的添加剂的作用下，能很快地被空气中的O2所氧化，生成具有蚀刻能力的[Cu(NH3)4]2+络离子。

其再生反应如下：2[Cu(NH3)2]+＋2NH4+＋2NH3＋O2 = 2[Cu(NH3)4]2+＋H2O从上述反应，每蚀刻1摩尔铜需要消耗2摩尔氨和2摩尔铵离子（氧气则靠喷淋时与空气接触提供）。

因此，在蚀刻过程中，随着铜的溶解，应不断补加氨水和氯化铵。

三、影响蚀刻速率的因素：蚀刻液中的Cu含量、pH值、氯化铵浓度、添加剂含量以及蚀刻液的温度对蚀刻速率均有影响。

1、Cu含量：蚀刻液中的Cu绝大部分是以铜氨络离子[Cu(NH3)4]2+形式存在，一般以化验的Cu2+含量或密度体现。

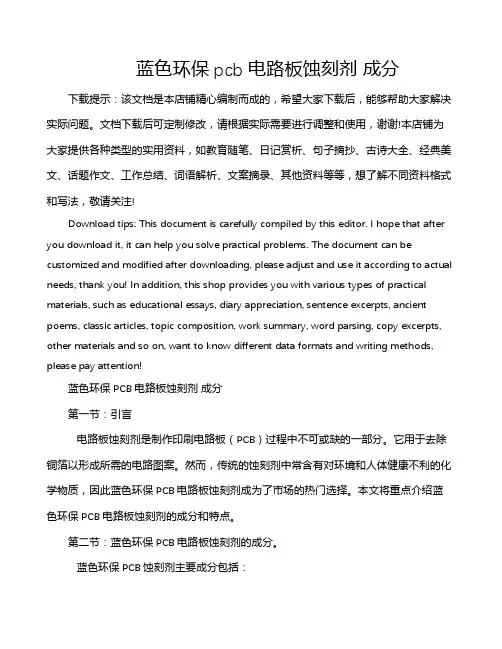

蓝色环保pcb电路板蚀刻剂成分下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!蓝色环保PCB电路板蚀刻剂成分第一节：引言电路板蚀刻剂是制作印刷电路板（PCB）过程中不可或缺的一部分。

蚀刻液分类及工艺流程蚀刻液分类及工艺流程一、目前PCB业界使用的蚀刻液类型有六种类型：酸性氯化铜碱性氯化铜氯化铁过硫酸铵硫酸/铬酸硫酸/双氧水蚀刻液前三种常用。

二、各种蚀刻液特点酸性氯化铜蚀刻液1) 蚀刻机理：Cu+CuCl2→Cu2Cl2 Cu2Cl2+4Cl-→2(CuCl3)2-2) 影响蚀刻速率的因素：影响蚀刻速率的主要因素是溶液中Cl-、Cu+、Cu2+的含量及蚀刻液的温度等。

a、Cl-含量的影响：溶液中氯离子浓度与蚀刻速率有着密切的关系，当盐酸浓度升高时，蚀刻时间减少。

在含有6N的HCl溶液中蚀刻时间至少是在水溶液里的1/3，并且能够提高溶铜量。

但是，盐酸浓度不可超过6N，高于6N盐酸的挥发量大且对设备腐蚀，并且随着酸浓度的增加，氯化铜的溶解度迅速降低。

添加Cl-可以提高蚀刻速率，原因是：在氯化铜溶液中发生铜的蚀刻反应时，生成的Cu2Cl2不易溶于水，则在铜的表面形成一层氯化亚铜膜，这种膜能够阻止反应的进一步进行。

过量的Cl-能与Cu2Cl2络合形成可溶性的络离子(CuCl3)2-，从铜表面上溶解下来，从而提高了蚀刻速率。

b、Cu+含量的影响：根据蚀刻反应机理，随着铜的蚀刻就会形成一价铜离子。

较微量的Cu+就会显著的降低蚀刻速率。

所以在蚀刻操作中要保持Cu+的含量在一个低的范围内。

c、Cu2+含量的影响：溶液中的Cu2+含量对蚀刻速率有一定的影响。

一般情况下，溶液中Cu2+浓度低于2mol/L时，蚀刻速率较低；在2mol/L时速率较高。

随着蚀刻反应的不断进行，蚀刻液中铜的含量会逐渐增加。

当铜含量增加到一定浓度时，蚀刻速率就会下降。

为了保持蚀刻液具有恒定的蚀刻速率，必须把溶液中的含铜量控制在一定的范围内。

d、温度对蚀刻速率的影响：随着温度的升高，蚀刻速率加快，但是温度也不宜过高，一般控制在45~55℃范围内。

温度太高会引起HCl过多地挥发，造成溶液组分比例失调。

另外，如果蚀刻液温度过高，某些抗蚀层会被损坏。
