多功能厅音响系统概述及框架图

多功能厅、会议室及舞台音响设备基础知识一个剧场、礼堂的音质与扩声效果好坏除声学条件外还取决于电扩声设备的选配，若电扩声设备选配不当，即使合理的声学条件，也不能获得良好的音响效果。

有关传声器、调音台、功率放大器的性能指标以及选用方法，在选配时主要根据使用目的和场内声学条件，按照扩声级别进行选配。

选配的电扩声设备也可用于电影还音或唱片、CD、磁带等重放。

为了弥补或修饰重放声的缺陷，还需选配一些辅助设备，常用的辅助设备有房间均衡器、压限器、器等。

在辅助设备中还有激励器、效果器、噪声门等，但剧场扩声中很少选用。

调音台：(1)主扩声调音台：厅堂扩声系统的控制操作中心。

在声控室中必须至少设置一台固定安装的专用调音台。

对声音进行调整和混音，然后向舞台、观众席、前厅、化妆室等传送声音信号。

根据厅堂规模和使用目的，推荐使用输入16-48通道、4-8编组通道、4-8辅助通道、16矩阵编组输出通道。

(2)辅助调音台：补充主扩声调音台通道数的不足，有时也临时设置在舞台附近进行简单的调音操作。

另外，还用于返送、录音等。

一般需要配置输入16-24通道、4辅助通道、4-8编组输出通道等性能的调音台。

本导则推荐通用性好、操作简便的现场调音台。

(3)流动调音台：不使用主扩声调音台时，在舞台附近或观众厅中临时设置使用的调音台。

通常与盒式磁带录音机、CD播放机等安装在流动机箱内的音源设备配合使用。

流动调音台的性能一般与主扩声调音台相同。

一般视投资情况确定是否配备。

效果器：利用数字信号处理技术，为现场演出创造出各种音色效果的设备。

一般的效果器中存储有大量的声音效果。

例如：混响、回声、合唱等等。

熟练使用效果器的调音师经常把效果器设置在便于操作的调音台附近或与音源设备放在一起，通过跳线盘接入调音台。

录音重放设备：录音、重放设备等也都是厅堂正常演出运行中十分必要的设备。

(1) 盒式磁带录音机：厅堂扩声系统中音源设备之一。

应使用坚固耐用和绝对可靠的专业级设备。

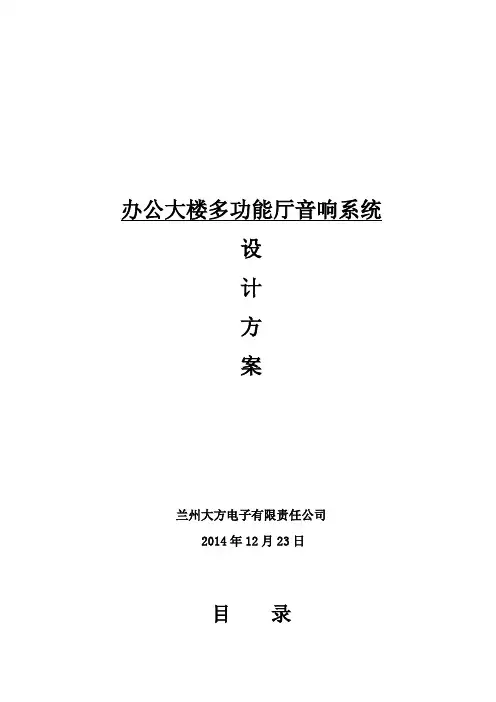

办公大楼多功能厅音响系统设计方案兰州大方电子有限责任公司2014年12月23日目录第一章方案简介 (4)1．系统概述： (4)2．系统功能 (4)3．设计依据 (4)3．1 设计依据 (4)3．2 设计原则 (5)第二章系统方案描述 (6)1．设计方案 (6)1．1需求分析 (6)1．2设计综述 (7)2 46平方小会议室设计方案 (7)2．1会议系统 (8)2．2音频扩声系统 (8)3 80平方小会议室设计方案 (9)3．1会议系统 (9)3．2音频扩声系统 (9)4 96平方小会议室设计方案 (10)4．1会议系统 (10)4．2音频扩声系统 (10)5 93.4平方小会议室设计方案 (11)5．1会议系统 (11)5．2音频扩声系统 (12)6．130平方小会议室设计方案 (12)6．1会议系统 (12)6．3音频扩声系统 (13)7．485平方中会议室设计方案 (13)7．1会议系统 (14)7. 2音频扩声系统 (14)8．2136平方大会议室设计方案 (16)8．1会议系统 (16)3. 1 音频扩声系统 (17)第三章产品的性能、规格详细说明 (19)1会议系统 (19)1．1 电话会议系统控制主机 BD-H3001 (19)1．2 数字会议系统主机BD-H6001 (21)2音频扩声系统 (24)2．1 先锋DVD播放器DV-310V-G/S (24)2．2 两信道无线麦克风 B-519U (25)2．3高级会议话筒B-510 (26)2．4 12路两编组专业调音台BD-1212 (27)2．5 8路专业调音台BD-1008 （机柜式） (28)2．6 数字矩阵处理器：BD-428 (30)2．7 反馈抑制器BD-DS212 (31)2．8 带反馈双31段均衡器BD-FE431 (31)2．9 时序电源BD-SP108 (32)2．10 专业功放BD-300/400/600/800/1000/1200 (33)2．11音箱 (33)第四章音响系统控制室布置规范说明 (41)第五章音响系统控制室布置规范说明 (43)第六章扬声器安装和线路管线敷设 (43)第七章安装施工方案 (44)第八章售后服务与质量保证 (47)第一章方案简介1．系统概述：本方案的设计对象XXXXX办公大楼的会议系统，为企业单位的日常会议、培训、学术报告等提供会务及音响保障。

如图中所示，音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。

而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。

所以，家庭影院的布线，其实就是两个环绕音箱的布线。

环绕音箱的线路，一般建议按下图方式布放。

说明：1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。

前面用四位，后部环绕用二位。

（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。

加上插座后，可以有效的保护暗线，特别是环绕音箱一端。

因为一般家庭，总是先装修，后配家庭影院。

装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。

加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。

要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。

一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。

3、环绕音箱插座高度，一般距离地板30－35公分。

4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。

环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。

广州市升谱达音响科技有限公司WWW .SPDPA . COM—多功能厅音响系统—●公共广播●背景音乐●会议系统●专业扩声目录第一章方案简介1．系统概述 (2)2．系统功能 (3)3．设计依据 (4)3．1 设计依据 (4)3．2 设计原则 (4)第二章系统方案描述 (6)1．设计方案 (6)1．1需求分析 (6)1．2设计综述 (6)2．大型多功能厅 (7)2. 1 音频扩声系统 (7)3．小型多功能会议厅 (9)3. 1 音频扩声系统 (9)第三章产品的性能、规格详细说明 (11)第四章音响系统控制室布置规范说明 (19)第五章扬声器安装和线路管线敷设 (19)第六章安装施工方案 (21)第七章售后服务与质量保证 (23)第八章成功案例.................................................................... (24)第一章方案简介1．系统概述：多功能厅，是指可以用于召开各类文娱活动、大型集会、演讲、报告、新闻发布、举办中小型文艺演出、舞会等活动的场所。

通常面积较大，并且设有舞台、活动座椅和独立的控制室。

它结合了现代化的专业音响设施、多媒体显示设备、高清晰摄录像技术、智能化集中控制、舞台灯光照明等多种多样的功能于一身，在近几年的时间里得到了迅速的普及和应用，非常适合我国的国情需要。

通常设立在大中型企事业单位、政府机关、展览中心、商务酒店、会展中心等地。

本项目作为学校多功能厅，我们的设计原则根据其建筑特征等要素用合理的投资去营造一个规格较高的会议及娱乐氛围。

本系统的设计就是提供满足以上功能实现的活动环境。

2．系统功能多功能厅具备专业的音响扩声系统、先进的多媒体显示系统、丰富的舞台灯光照明系统以及智能化的集中控制系统，为召开婚庆活动、公司聚餐、大型集会、各类会议、学术报告、观看电影、举办中小型文艺演出等活动提供卓越的音质效果、清晰的画面显示以及简单便捷的集中控制。

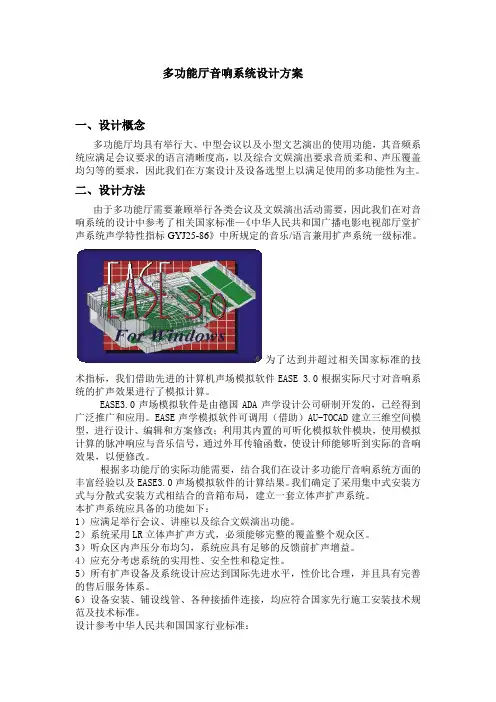

精编资料多功能厅音响系统设计方案. 一、设计概念. 多功能厅均具有举行大、中型会议以及小型文艺演出的使用功能，其音频系统应满足会议要求的语言清晰度高，以及综合文娱演出 ...系统设计多功能厅音响系统设计方案一、设计概念多功能厅均具有举行大、中型会议以及小型文艺演出的使用功能，其音频系统应满足会议要求的语言清晰度高，以及综合文娱演出要求音质柔和、声压覆盖均匀等的要求，因此我们在方案设计及设备选型上以满足使用的多功能性为主。

二、设计方法由于多功能厅需要兼顾举行各类会议及文娱演出活动需要，因此我们在对音响系统的设计中参考了相关国家标准—《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。

为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 3.0根据实际尺寸对音响系统的扩声效果进行了模拟计算。

EASE3.0声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。

EASE声学模拟软件可调用（借助）AU-TOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。

根据多功能厅的实际功能需要，结合我们在设计多功能厅音响系统方面的丰富经验以及EASE3.0声场模拟软件的计算结果。

我们确定了采用集中式安装方式与分散式安装方式相结合的音箱布局，建立一套立体声扩声系统。

样为系统留有充分的功率余量，此处可以使系统长期轻松平稳的工作在100db以上的声压水准，除完成主要语音传输功能外，还可以应付大动态的音乐节目，其水平辐射角90度，垂直辐射角度60度，能轻松覆盖全场，现场视环境考虑采用隐蔽式安装，由于其点声源的技术，指向性好，声反馈的机率很小。

四、主要设备简介4-1、C-MARK、CM2042E调音台•1、8/12路带有XLR话筒，LINE，插入TRS插座输入通道，带有输入/输出增益控制，2端编组输出，3个辅助输出和3段EQ调节，其中中频段还有可选频的动态均衡器；•2、4X4立体声/话筒通道输入，带有输入/输出增益控制，3个辅助输出和4段EQ调节；•3、超低噪音的话筒前置放大器带48V幻像电源及可开关控制的75Hz，18dB/oct低频滤波器；•4、每个声道都有静音、FADER前/FADER后、独听及编组功能；•5、带24-bit数字效果器，具有延时、混响及多种效果；•6、主输出通道带7段EQ均衡并受开关控制；•7、具有2路回放监听输入和2路录音输出RCA接口，并有进入主通道可选开关；•8、2路完全独立的主声道XLR接口输出，并带有外接信号插入功能和独立的总电平控制FADER；•9、2路编组输出带有增益控制，带PFL控制开关；•10、2路立体声辅助返回带增益控制，带PFL控制开关•11、每个输入通道均有3路辅助输出（AUX SEND1-2，MON），其中AUX SEND2可作为数字效果输出接口；•12、所有输入通道、编组输出和主输出均使用权用100mm高品质的推子控制；4-2、C-MARK、AT3703音箱• 单元配置: 15”+ 75Ti+ 44super Ti Lo 15100A+Hi75T+Hi44T• 额定功率: 350W Rms• 最大功率: 700W• 频率响应: 35Hz?20KHz(-6dB)•额定功率: 8 ohm• 信号灵敏度: 102dB(1m/w)•辐射角度: 128dB -6dB Dispersion: 90°H×60°V• 音箱尺寸: (front494+ rear315)×600 D×815H (mm)•重量:47.7kg双通道31段均衡器• 1/3倍频程滤波；•20Hz 到20KHz精确频率均衡调整范围；•恒定Q值滤波器；• 12dB/6dB的提升和衰减模式可开关转换并且配有状态指示灯；• 精确的12段输出电平（从-30到+12dB）指示及削顶失真指示灯；• 配有XLR和6.3mm耳机输入/输出插座，适合平衡和不平衡操作；•信号旁路直通开关功能并且开关配有状态指示灯；• 可选频的高频（2.5KHz to 30KHz）和低频（10Hz to 400KHz）滤波器；•15dB的整体增益提升和衰减控制。

多功能厅音响系统设计方案一、设计概念多功能厅均具有举行大、中型会议以及小型文艺演出的使用功能，其音频系统应满足会议要求的语言清晰度高，以及综合文娱演出要求音质柔和、声压覆盖均匀等的要求，因此我们在方案设计及设备选型上以满足使用的多功能性为主。

二、设计方法由于多功能厅需要兼顾举行各类会议及文娱演出活动需要，因此我们在对音响系统的设计中参考了相关国家标准—《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。

为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 3.0根据实际尺寸对音响系统的扩声效果进行了模拟计算。

EASE3.0声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。

EASE声学模拟软件可调用（借助）AU-TOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。

根据多功能厅的实际功能需要，结合我们在设计多功能厅音响系统方面的丰富经验以及EASE3.0声场模拟软件的计算结果。

我们确定了采用集中式安装方式与分散式安装方式相结合的音箱布局，建立一套立体声扩声系统。

本扩声系统应具备的功能如下：1）应满足举行会议、讲座以及综合文娱演出功能。

2）系统采用LR立体声扩声方式，必须能够完整的覆盖整个观众区。

3）听众区内声压分布均匀，系统应具有足够的反馈前扩声增益。

4）应充分考虑系统的实用性、安全性和稳定性。

5）所有扩声设备及系统设计应达到国际先进水平，性价比合理，并且具有完善的售后服务体系。

6）设备安装、铺设线管、各种接插件连接，均应符合国家先行施工安装技术规范及技术标准。

设计参考中华人民共和国国家行业标准：●在建筑结构条件允许的情况下，演播厅扩声系统声学性能指标应满足《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。

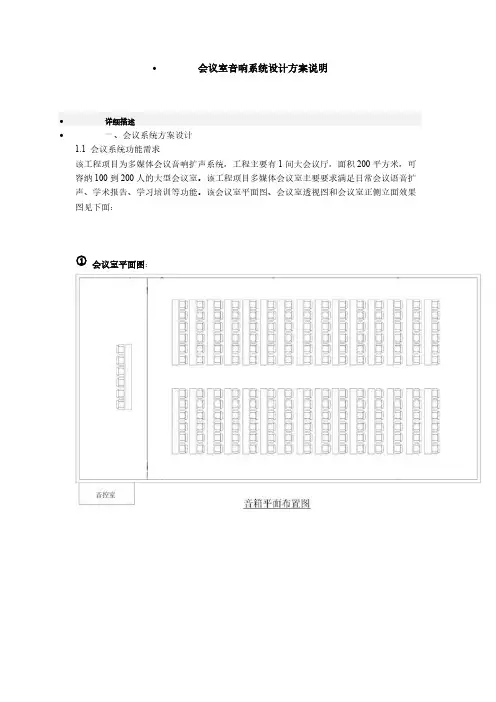

∙会议室音响系统设计方案说明∙详细描述∙一、会议系统方案设计1.1 会议系统功能需求该工程项目为多媒体会议音响扩声系统，工程主要有1间大会议厅，面积200平方米，可容纳100到200人的大型会议室。

该工程项目多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。

该会议室平面图、会议室透视图和会议室正侧立面效果图见下面：○1会议室平面图：②会议室透视图：1.2 会议功能设计根据工程的需求，要使该会议室能达到良好的扩声效果，推荐使用6组音箱，5组壁挂式音箱分别均匀安装在会议室会场前、中、后位置（其中前场1组音箱为主席台监听），1组吸顶式音箱布置于会场顶部中间位置进行近距离扩声。

达到扩声面广、声清晰明亮，不易产生自激。

听众席有合适的响度。

良好的声音自然度，即声像一致，声音信号真实重放。

使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。

且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。

1.3 会议语音扩声设计①会议室平面扩声图：③会议室正侧立面效果图：二、会议系统设备组成功能一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。

详细会议扩声产品设备技术参数，产品图片见正文后面附件。

2.2 会议系统功能概述该多功能会议室设计功能目的：通过对会议室的布局环境分析，对音响设备进行合理的布置与连接，并安装以上的音响设备，可以使声源和音响系统末端——音箱同处于一个声场区域内，使观众能感受到声源的真实存在，达到高保真重放的扩声要求。

且达到多功能会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。

在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声，通过电声设计去控制和改善多功能会议室的音质，达到了会议扩音系统的目的：提高响度和声场分布的均匀度，改善会议室的音质和提高音响效果。

音响系统的基本组成一套完整的音响系统由多个音频产品组成，不仅仅是一个麦克风，一个音箱就是完整的音响系统。

为了使大家有一个形象的认识，这里把音响系统比喻成一条链子，称音响链，如图一所示：图1 最简单的专业音响系统方框图除去EQ和EFF之后，整个系统将变成最基本的音响系统，它也能工作。

图2 最基本的音响系统方框图1、音源这条链的头是各种音源，可分为三类:一是CD机、电脑等，它们向调音台提供幅度为1V左右的线路电平信号;第二类是话筒，通过它将人声和乐器声转变成电信号送入调音台，这类信号的幅度一般都很低，只有几个毫伏到几十个毫伏，要用屏蔽效果好的专用信号线传输。

第三类是电声或电子乐器，它们直接输出1V左右的线路电平，在这一点上与第一类音源相同。

2、调音台调音台是音响链的核心，这是一种有若干路相同输入单元，能同时接受多路信号的集放大、处理、混合、分配为一身的音频处理器材，这里仅粗略地介绍一下它的作用。

(1)、放大：是将各种不同的信号按需要进行放大，使其达到一定的电平值。

(2)、处理：主要是对各种信号按需要进行比例调节和频率均衡，即对各种信号的强弱和高、中、低音进行调节，使总的节目听起来均衡悦耳。

(3)、混合：是将多路信号混合成一路或两路，信号输出一般要求音响的配置以两声道的形式为标准形式。

(4)、分配：在普通的扩音系统中，主要是按需要把未经混合的某一路或几路信号取一部分送入别的音频处理器材进行处理，或者将已混合的信号分出一路或几路作其它用。

(例如录音、返听、辅助、监听)3、房间均衡器也叫图形均衡器。

它的作用是改善音响系统自身的频率响应，以适应厅堂的建声特点，使系统能稳定的工作，并在厅堂里取得较好的音响效果。

4、功率放大器它是把来自前级的线路信号进行功率放大(高电压约数十伏，大电流约数安培)，将音频信号馈入扬声器(即音箱)。

5、音箱是音响链的最后一个环节，它是一个换能设备，将电信号转变成扬声器振膜的振动，从而使人耳听到响亮的声音。

多功能厅音响系统设计方案一、设计概念多功能厅均具有举行大、中型会议以及小型文艺演出的使用功能，其音频系统应满足会议要求的语言清晰度高，以及综合文娱演出要求音质柔和、声压覆盖均匀等的要求，因此我们在方案设计及设备选型上以满足使用的多功能性为主。

二、设计方法由于多功能厅需要兼顾举行各类会议及文娱演出活动需要，因此我们在对音响系统的设计中参考了相关国家标准—《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。

为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 3.0根据实际尺寸对音响系统的扩声效果进行了模拟计算。

EASE3.0声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。

EASE声学模拟软件可调用（借助）AU-TOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。

根据多功能厅的实际功能需要，结合我们在设计多功能厅音响系统方面的丰富经验以及EASE3.0声场模拟软件的计算结果。

我们确定了采用集中式安装方式与分散式安装方式相结合的音箱布局，建立一套立体声扩声系统。

本扩声系统应具备的功能如下：1）应满足举行会议、讲座以及综合文娱演出功能。

2）系统采用LR立体声扩声方式，必须能够完整的覆盖整个观众区。

3）听众区内声压分布均匀，系统应具有足够的反馈前扩声增益。

4）应充分考虑系统的实用性、安全性和稳定性。

5）所有扩声设备及系统设计应达到国际先进水平，性价比合理，并且具有完善的售后服务体系。

6）设备安装、铺设线管、各种接插件连接，均应符合国家先行施工安装技术规范及技术标准。

设计参考中华人民共和国国家行业标准：●在建筑结构条件允许的情况下，演播厅扩声系统声学性能指标应满足《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。
