铁路信号联锁试验方法及要求

信号联锁试验的过程及方法分析摘要：随着地铁建设的发展，为广大民众提供了便利，提升了人们的生活质量，同时，随着信息技术的发展，地铁施工建设也发生了较大的变化，为将信息技术与地铁建设完美结合，可以开展信号联锁试验，在信号联锁试验中执行相继电器动作，建立联系，发送指令，完善计算机的联锁跨越，推动铁路运输的发展，由此可见，研究信号联锁试验的过程与方法十分重要，是促进地铁建设发展的关键。

关键词：信号联锁试验；过程；方法；分析前言信号联锁试验可以通过技术方法控制指令，将开放信号、执行继电器动作等环节相结合，建立起必要的联系，以便工作的顺利开展，确保施工、维修符合设计要求，达到理想的控制效果。

在信号联锁过程中，需要以施工图纸的联锁表为依据，理解联锁关系，进行信号联锁试验，保证试验顺利实施。

本文的主要目的就是研究信号联锁试验的过程及方法，通过信号室外设备调试、信号室内设备调试，信号室内外设备连接调试等内容进行详细的阐述。

一、信号室外设备调试信号室外设备调试是信号联锁试验的重要组成部分，需要注意两点问题，第一，色灯信号机的调试。

在色灯信号机的调试过程中，首先需要按照电缆配线图进行单独送电，并进行区间信号机调试，注重试验主灯丝断丝报警问题。

其次，需要检验继电器转换是否良好，灯丝转换装置是否正常工作，是否可以正常运行。

第二，电动转辙机的调试。

在电动转辙机调试过程中，需要注意向转辙机所在电缆进行输电，并进行单独送电，从室内分线盘处开始，进行信号联锁试验，调换转辙机接线位置，了解定反位转换是否正常，确保道岔与实际位置一致，以便试验的顺利实施，做好信号室外设备调式工作[1]。

二、信号室内设备调试（一）室内模拟试验做好室内模拟试验工作，是满足信号联锁与局部导通试验的需要，因此，进行室内模拟试验十分必要，在信号联锁试验中发挥了重要的作用。

做好室内模拟试验需要注意以下几点，首先，根据单元电路，制作模拟电路连线，确保室外设备由模拟电路代替，接受控制台发送的相应指令。

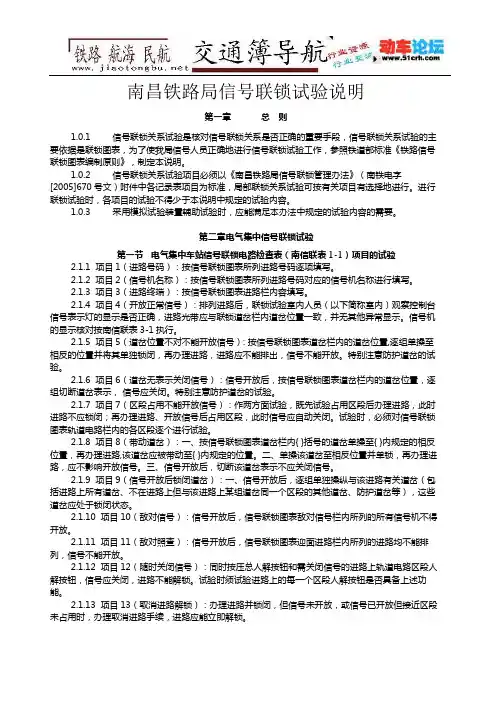

南昌铁路局信号联锁试验说明第一章总则1.0.1信号联锁关系试验是核对信号联锁关系是否正确的重要手段，信号联锁关系试验的主要依据是联锁图表，为了使我局信号人员正确地进行信号联锁试验工作，参照铁道部标准《铁路信号联锁图表编制原则》，制定本说明。

1.0.2信号联锁关系试验项目必须以《南昌铁路局信号联锁管理办法》（南铁电字[2005]670号文）附件中各记录表项目为标准，局部联锁关系试验可按有关项目有选择地进行。

进行联锁试验时，各项目的试验不得少于本说明中规定的试验内容。

1.0.3采用模拟试验装臵辅助试验时，应能满足本办法中规定的试验内容的需要。

第二章电气集中信号联锁试验第一节电气集中车站信号联锁电路检查表（南信联表1-1）项目的试验2.1.1 项目1（进路号码）：按信号联锁图表所列进路号码逐项填写。

2.1.2 项目2（信号机名称）：按信号联锁图表所列进路号码对应的信号机名称进行填写。

2.1.3 项目3（进路终端）：按信号联锁图表进路栏内容填写。

2.1.4 项目4（开放正常信号）：排列进路后，联锁试验室内人员（以下简称室内）观察控制台信号表示灯的显示是否正确，进路光带应与联锁道岔栏内道岔位臵一致，并无其他异常显示。

信号机的显示核对按南信联表3-1执行。

2.1.5 项目5（道岔位臵不对不能开放信号）: 按信号联锁图表道岔栏内的道岔位臵,逐组单操至相反的位臵并将其单独锁闭，再办理进路，进路应不能排出，信号不能开放。

特别注意防护道岔的试验。

2.1.6 项目6（道岔无表示关闭信号）：信号开放后，按信号联锁图表道岔栏内的道岔位臵，逐组切断道岔表示，信号应关闭。

特别注意防护道岔的试验。

2.1.7 项目7（区段占用不能开放信号）：作两方面试验，既先试验占用区段后办理进路，此时进路不应锁闭；再办理进路、开放信号后占用区段，此时信号应自动关闭。

试验时，必须对信号联锁图表轨道电路栏内的各区段逐个进行试验。

2.1.8 项目8（带动道岔）：一、按信号联锁图表道岔栏内{ }括号的道岔单操至{ }内规定的相反位臵，再办理进路,该道岔应被带动至{ }内规定的位臵。

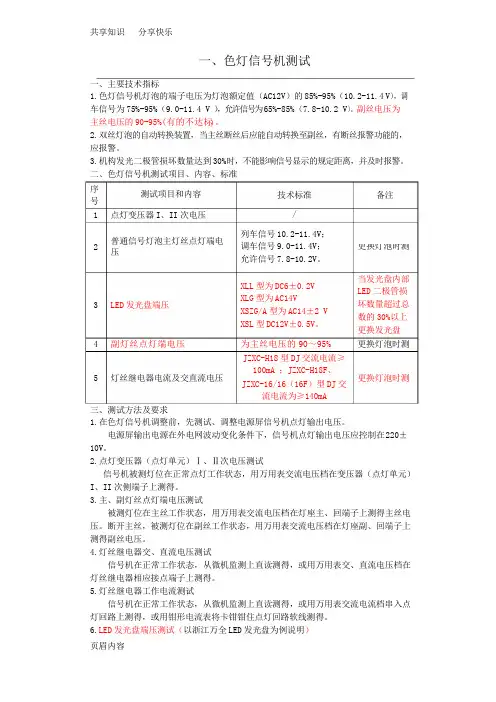

)压更换灯泡时测一、色灯信号机测试一、主要技术指标1.色灯信号机灯泡的端子电压为灯泡额定值（AC12V）的85%-95%（10.2-11.4V），调车信号为75%-95%（9.0-11.4V），允许信号为65%-85%（7.8-10.2V）。

副丝电压为主丝电压的90-95%(有的不达标。

2.双丝灯泡的自动转换装置，当主丝断丝后应能自动转换至副丝，有断丝报警功能的，应报警。

3.机构发光二极管损坏数量达到30%时，不能影响信号显示的规定距离，并及时报警。

二、色灯信号机测试项目、内容、标准序号测试项目和内容1点灯变压器I、II次电压技术标准/备注2普通信号灯泡主灯丝点灯端电列车信号10.2-11.4V；调车信号9.0-11.4V；允许信号7.8-10.2V。

3LED发光盘端压XLL型为DC6±0.2VXLG型为AC14VXSZG/A型为AC14±2VXSL型DC12V±0.5V。

当发光盘内部LED二极管损坏数量超过总数的30%以上更换发光盘4副灯丝点灯端电压为主丝电压的90～95%更换灯泡时测JZXC-H18型DJ交流电流≥100mA；JZXC-H18F、5灯丝继电器电流及交直流电压更换灯泡时测JZXC-16/16（16F）型DJ交流电流为≥140mA三、测试方法及要求1.在色灯信号机调整前，先测试、调整电源屏信号机点灯输出电压。

电源屏输出电源在外电网波动变化条件下，信号机点灯输出电压应控制在220±10V。

2.点灯变压器（点灯单元）Ⅰ、Ⅱ次电压测试信号机被测灯位在正常点灯工作状态，用万用表交流电压档在变压器（点灯单元）I、II次侧端子上测得。

3.主、副灯丝点灯端电压测试被测灯位在主丝工作状态，用万用表交流电压档在灯座主、回端子上测得主丝电压。

断开主丝，被测灯位在副丝工作状态，用万用表交流电压档在灯座副、回端子上测得副丝电压。

4.灯丝继电器交、直流电压测试信号机在正常工作状态，从微机监测上直读测得，或用万用表交、直流电压档在灯丝继电器相应接点端子上测得。

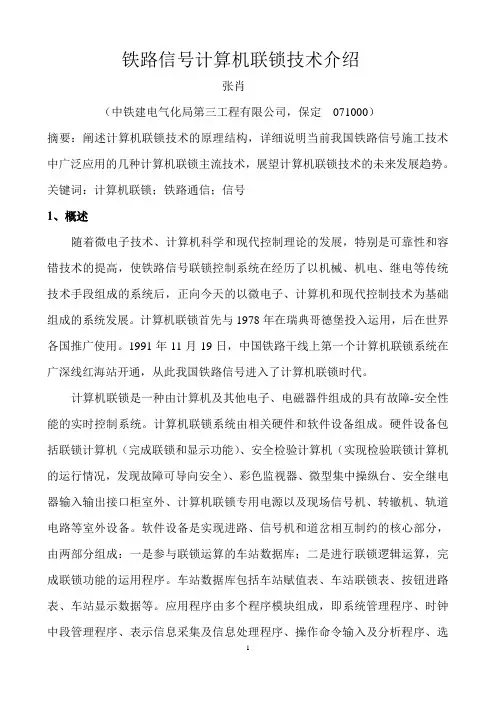

铁路信号计算机联锁技术介绍张肖（中铁建电气化局第三工程有限公司，保定071000）摘要：阐述计算机联锁技术的原理结构，详细说明当前我国铁路信号施工技术中广泛应用的几种计算机联锁主流技术，展望计算机联锁技术的未来发展趋势。

关键词：计算机联锁；铁路通信；信号1、概述随着微电子技术、计算机科学和现代控制理论的发展，特别是可靠性和容错技术的提高，使铁路信号联锁控制系统在经历了以机械、机电、继电等传统技术手段组成的系统后，正向今天的以微电子、计算机和现代控制技术为基础组成的系统发展。

计算机联锁首先与1978年在瑞典哥德堡投入运用，后在世界各国推广使用。

1991年11月19日，中国铁路干线上第一个计算机联锁系统在广深线红海站开通，从此我国铁路信号进入了计算机联锁时代。

计算机联锁是一种由计算机及其他电子、电磁器件组成的具有故障-安全性能的实时控制系统。

计算机联锁系统由相关硬件和软件设备组成。

硬件设备包括联锁计算机（完成联锁和显示功能）、安全检验计算机（实现检验联锁计算机的运行情况，发现故障可导向安全）、彩色监视器、微型集中操纵台、安全继电器输入输出接口柜室外、计算机联锁专用电源以及现场信号机、转辙机、轨道电路等室外设备。

软件设备是实现进路、信号机和道岔相互制约的核心部分，由两部分组成：一是参与联锁运算的车站数据库；二是进行联锁逻辑运算，完成联锁功能的运用程序。

车站数据库包括车站赋值表、车站联锁表、按钮进路表、车站显示数据等。

应用程序由多个程序模块组成，即系统管理程序、时钟中段管理程序、表示信息采集及信息处理程序、操作命令输入及分析程序、选路及转岔程序、信号开放程序、解锁程序和站场彩色监视器显示程序模块等。

计算机联锁系统的功能包括如下几点。

1）联锁逻辑运算：接收ATS或车站值班员的进路命令，运行联锁逻辑运算，实现对道岔和信号机的控制。

2）轨道电路信息处理：处理列车检测功能的输出信息，以提高列车监测信息的完整。

3）进路控制：设定、锁闭和解锁进路。

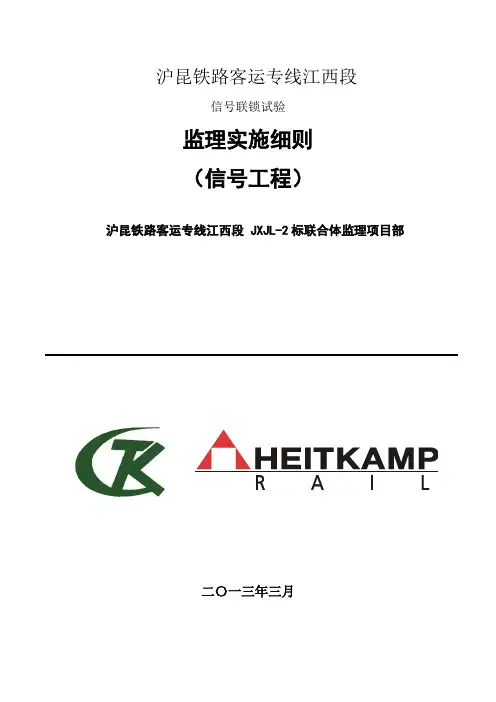

沪昆铁路客运专线江西段信号联锁试验监理实施细则（信号工程）沪昆铁路客运专线江西段 JXJL-2标联合体监理项目部二〇一三年三月新建铁路杭州至长沙客运专线JXJL2标信号联锁试验监理实施细则编制人：审核人：批准人：编制日期：二○一三年三月目录第一章专业工程（或专项工作）特点及其技术、质量标准〃〃〃〃〃〃 - 1 - 第二章监理工作范围及重点〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃- 10 - 第三章监理工作流程〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃- 11 - 第四章监理工作控制要点、目标及手段〃〃〃〃〃〃〃〃〃〃〃〃〃〃- 12 - 第五章监理工作方法与措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃- 13 - 第六章旁站具体部位和工序〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃- 13 -信号联锁试验监理实施细则第一章专业工程（或专项工作）特点及其技术、质量标准一、特点系统检验包括设备单项检验、子系统检验、系统接口检验等。

子系统检验包括联锁、列控、调度集中、信号集中监测等，系统接口检验包括联锁、列控、调度集中、信号集中监测等各子系统间接口。

二、技术、质量标准1.《高速铁路信号工程施工质量验收标准》（TB10756-2010）2.《高速铁路信号工程施工技术指南》（铁建设{2010}241号）3.《铁路建设工程监理规范》（TB10402-2007）4.《铁道部技术管理规程》5.《铁路信号设计规范》6. 施工图纸及业主下发的相关文件要求等。

（一）设备单项检验1、电源设备检验应符合下列要求：（1）交流输入、输出相序应一致，直流输出极性正确。

（2）在规定的输入范围内，各供电模块工作正常，输出电压范围、负载能力、温升范围等应符合相关技术标准的规定。

（3）两路输入电源的转换时间不应大于0.15s。

（4）电源过压、欠压、过载、短路、接地、断相、错相等保护可靠，报警正确。

（5）对地绝缘电阻、对地漏泄电流应符合相关技术标准的规定。

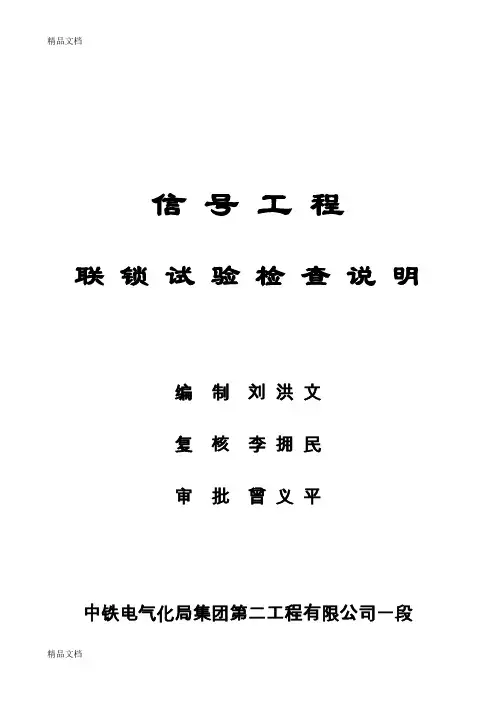

信号工程联锁试验检查说明编制刘洪文复核李拥民审批曾义平中铁电气化局集团第二工程有限公司一段二OO六年三月十六日序近年来，随着国家铁路建设步伐的加快，铁路信号工程项目日益繁多，铁路信号工程施工技术人员的需求也在快速增长。

为了满足单位的信号工程施工需求，很多年轻的技术人员走上了工程施工技术管理岗位，这对提高施工技术人员的整体素质起到了很大的作用。

信号工程施工技术管理工作，重中之重就是确保联锁试验关，只有按照严格的联锁试验程序和检查项目进行各项信号工程的试验检查，才能确保竣工交付的信号设备正常地、正确地为铁路列车运营保驾护航。

作为一名合格的信号工程技术管理人员，必须认真学习“五本规章”(《技规》、《施规》、《验收标准》、《设计规范》、《维规》)和“一个联锁（《电气集中联锁电路》）”，但是很多技术人员由于施工现场忙及各种原因，能够熟悉“五本规章”和“一个联锁”的人员很少，很多技术人员都是处于一种自我摸索的阶段，甚至有些处于所谓的“野技术路子”状态。

根据本人多年来的施工技术管理经验，结合各项规章及联锁试验要求，参照一些联锁试验检查试验资料，汇编此《联锁试验检查说明》，希望能对各位现场施工技术管理人员起到一定的帮助作用，其中也不乏与现场现行信号设备制式不符之处，请大家予以指正，共同提高。

编者2006年3月16日联锁试验检查说明一车站信号联锁试验1．信号联锁电路检查1．1．进路号码按进路表的号码填写。

如有新增进路，应按续编序号填写。

1．2．进路变更指在办理变通进路时，中间按压的变通或调车信号按纽名称，进路表中未列入的变通进路按基本进路的号码加序，如XX-1、XX-2等填写。

1．3．道岔位置不对信号不能开放：将所有进路上的道岔逐组置于不符要求的位置并单锁，该条进路的信号应不能开放。

1．4．道岔无表示信号关闭：办理进路并开放信号后，将与进路有关的所有道岔表示逐组断开（可拔室内表示熔丝），每次信号应能关闭。

1．5．区段占用不能开放信号：包含两层含义，即先试验占用区段后办理进路，此时进路应不能锁闭；再试验办理进路、开放信号后占用区段，此时信号应自动关闭。

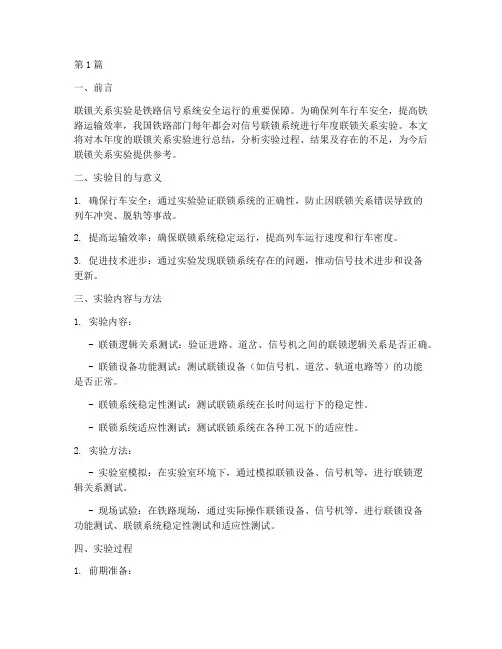

第1篇一、前言联锁关系实验是铁路信号系统安全运行的重要保障。

为确保列车行车安全，提高铁路运输效率，我国铁路部门每年都会对信号联锁系统进行年度联锁关系实验。

本文将对本年度的联锁关系实验进行总结，分析实验过程、结果及存在的不足，为今后联锁关系实验提供参考。

二、实验目的与意义1. 确保行车安全：通过实验验证联锁系统的正确性，防止因联锁关系错误导致的列车冲突、脱轨等事故。

2. 提高运输效率：确保联锁系统稳定运行，提高列车运行速度和行车密度。

3. 促进技术进步：通过实验发现联锁系统存在的问题，推动信号技术进步和设备更新。

三、实验内容与方法1. 实验内容：- 联锁逻辑关系测试：验证进路、道岔、信号机之间的联锁逻辑关系是否正确。

- 联锁设备功能测试：测试联锁设备（如信号机、道岔、轨道电路等）的功能是否正常。

- 联锁系统稳定性测试：测试联锁系统在长时间运行下的稳定性。

- 联锁系统适应性测试：测试联锁系统在各种工况下的适应性。

2. 实验方法：- 实验室模拟：在实验室环境下，通过模拟联锁设备、信号机等，进行联锁逻辑关系测试。

- 现场试验：在铁路现场，通过实际操作联锁设备、信号机等，进行联锁设备功能测试、联锁系统稳定性测试和适应性测试。

四、实验过程1. 前期准备：- 制定实验方案，明确实验目的、内容、方法及时间安排。

- 对实验人员进行培训，确保其掌握实验技能和安全操作规程。

- 准备实验设备和工具，包括实验仪器、信号机、道岔、轨道电路等。

2. 实验实施：- 按照实验方案，分别进行实验室模拟和现场试验。

- 记录实验数据，分析实验结果，发现问题并及时解决。

3. 实验总结：- 对实验结果进行分析，总结实验经验教训。

- 提出改进措施，为今后联锁关系实验提供参考。

五、实验结果与分析1. 实验结果：- 联锁逻辑关系测试：所有联锁逻辑关系均符合规定要求。

- 联锁设备功能测试：所有联锁设备功能正常。

- 联锁系统稳定性测试：联锁系统在长时间运行下稳定可靠。

2024年铁路车站联锁设备维护管理实施细则第一章总则第一条为规范车站联锁设备维护管理，确保车站联锁设备的正常运用，保障铁路行车安全，根据《车站联锁设备维护管理办法》、《车站联锁设备维护管理实施细则》及《铁路信号产品运用管理实施细则》规定，特制定本细则。

第二条本细则适用于电务段管理及受委托的铁路车站集中联锁设备（以下简称联锁设备）维护管理，包括继电联锁和计算机联锁。

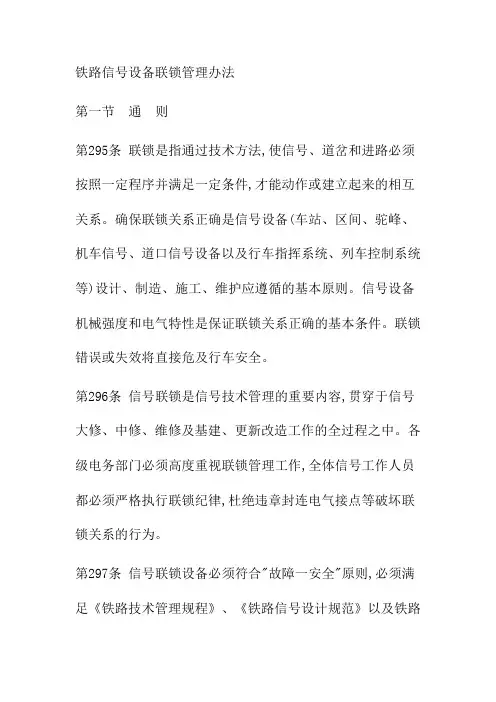

第三条联锁是指通过技术方法，使信号、道岔和进路必须按照一定程序并满足一定条件，才能动作或建立起来的相互关系。

确保联锁关系正确是联锁设备设计、制造、施工、维护应遵循的基本原则。

信号设备机械强度和电气特性是保证联锁关系正确的基本条件。

第四条联锁设备维护管理是信号技术管理的重要内容，贯穿于信号大修、中修、维修及基建、更新改造工作的全过程之中。

各单位必须高度重视联锁管理工作，全体信号工作人员都必须严格执行联锁纪律，杜绝违章封连电气接点等破坏联锁关系的行为。

第五条信号联锁设备必须符合“故障－安全”原则，必须满足《铁路技术管理规程》、《铁路信号设计规范》、《铁路车站计算机联锁技术条件》等铁路有关标准的要求。

第六条联锁设备维护管理工作主要包括：日常联锁管理、工程验交联锁管理、联锁关系（电路）变更、故障处理以及科研项目试验的联锁管理等。

第七条联锁设备维护管理实行电务段、车间分级管理。

电务段设专职联锁主任，车间设专职联锁工程师，负责联锁管理工作,实行岗位负责制。

第八条电务段、车间应建立联锁档案，涉及联锁关系变化的档案应及时进行修订。

计算机联锁设备供应商（以下简称联锁供应商）也建立相应的联锁档案。

第九条凡由于基建、更改、大修工程（含过渡工程）引起的设备联锁电路改变时，必须由具有相应设计资质的设计单位进行设计，保证联锁关系正确。

第十条联锁供应商对联锁软件的安全性终身负责，保证软件联锁关系的正确性；提供完善的售后服务及应急响应。

段信号技术科、生产调度室、车间、工区建立联锁设备供应商应急联络电话及联系人台账。
