案例1(流水施工时间参数计算与横道图绘
制)

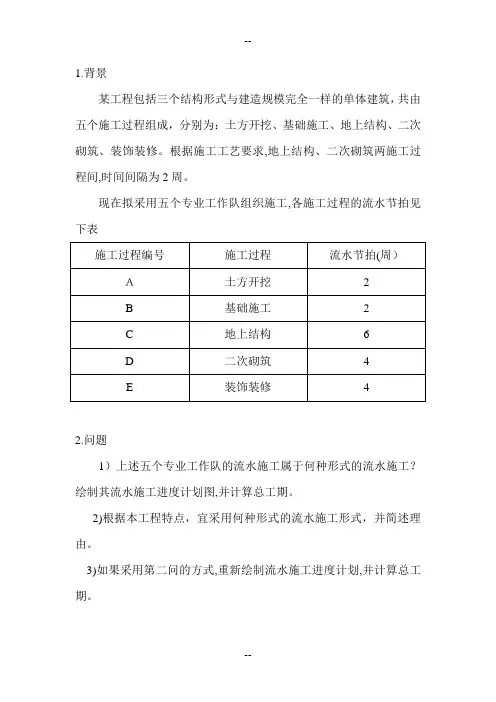

1.背景
某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。
现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表
2.问题
1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。
2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。
3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。
3.分析与答案
1）上述五个专业工作队的流水施工属于异节奏流水施工。根据表中数据，采用“累加数列错位相减取大差法”（简称“错位相减大差法”），计算流水步距：
a、各施工过程流水节拍的累加数列：
施工过程A：2 4 6
施工过程B：2 4 6
施工过程C：6 12 18
施工过程D：4 8 12
施工过程E：4 8 12
b、错位相减，取最大值得流水步距：
K(A,B) 2 4 6
－） 2 4 6
2 2 2 -6
所以：K(A,B)=2
以此类推，K(B,C)=2，K(C,D)=10，K(D,E)=4
c、总工期T=ΣK(i,j+1)+Σtn+ΣG=（2+2+10+4）+（4+4+4）+2=32周
d、五个专业队完成施工的流水施工进度计划如图所示
2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。
理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。
3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。
流水步距：K=min（2，2，6，4，4）=2周
确定专业队数：施工过程A=2/2=1
施工过程B=2/2=1
施工过程C=6/2=3
施工过程D=4/2=2
施工过程E=4/2=2
故：专业队总数=1+1+3+2+2=9
流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周
采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：
