案例1(流水施工时间参数计算与横道图绘制)

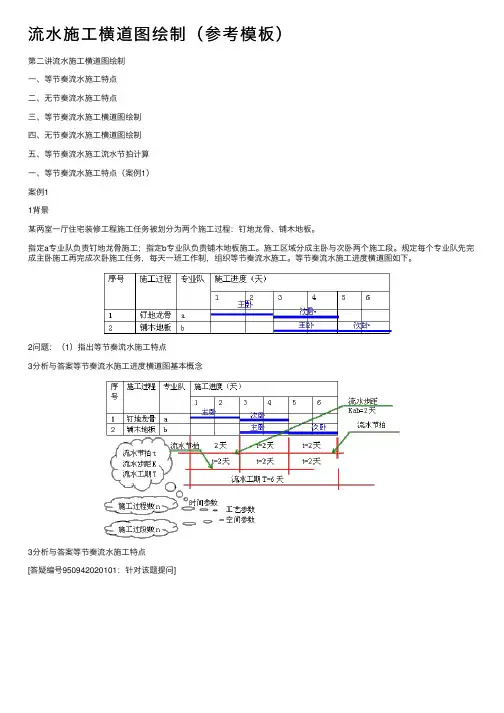

流⽔施⼯横道图绘制（参考模板）第⼆讲流⽔施⼯横道图绘制⼀、等节奏流⽔施⼯特点⼆、⽆节奏流⽔施⼯特点三、等节奏流⽔施⼯横道图绘制四、⽆节奏流⽔施⼯横道图绘制五、等节奏流⽔施⼯流⽔节拍计算⼀、等节奏流⽔施⼯特点（案例1）案例11背景某两室⼀厅住宅装修⼯程施⼯任务被划分为两个施⼯过程：钉地龙⾻、铺⽊地板。

指定a专业队负责钉地龙⾻施⼯；指定b专业队负责铺⽊地板施⼯。

施⼯区域分成主卧与次卧两个施⼯段。

规定每个专业队先完成主卧施⼯再完成次卧施⼯任务，每天⼀班⼯作制，组织等节奏流⽔施⼯。

等节奏流⽔施⼯进度横道图如下。

2问题：（1）指出等节奏流⽔施⼯特点3分析与答案等节奏流⽔施⼯进度横道图基本概念3分析与答案等节奏流⽔施⼯特点[答疑编号950942020101：针对该题提问]特点1、流⽔节拍全等特点2、流⽔节拍恒等流⽔步距，K ab=t（恒等）特点3、流⽔⼯期计算公式T=（m×r+n-1）×K特点4、专业队连续作业⼆、⽆节奏流⽔施⼯特点案例21背景某两室⼀厅住宅装修⼯程施⼯任务被划分为两个施⼯过程：钉地龙⾻、铺⽊地板。

指定a专业队负责钉地龙⾻施⼯；指定b专业队负责铺⽊地板施⼯。

施⼯区域包括主卧、次卧两个施⼯段。

规定每个专业队先完成主卧施⼯段作业施⼯再完成次卧施⼯段作业施⼯任务，每天⼀班⼯作制，组织⽆节奏流⽔施⼯。

⽆节奏流⽔施⼯进度横道图如下表。

2问题：（1）指出⽆节奏流⽔施⼯特点3分析与答案⽆节奏流⽔施⼯流⽔参数⼯艺参数空间参数3分析与答案⽆节奏流⽔施⼯特点[答疑编号950942020102：针对该题提问]特点1、流⽔节拍不全等特点2、流⽔节拍不恒等流⽔步距，K ab≠t（不恒等）特点3、流⽔⼯期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流⽔施⼯横道图绘制案例31背景某两室⼀厅住宅装修⼯程施⼯任务被划分为三个施⼯过程：钉地龙⾻、铺⽊地板、打磨油漆。

指定a专业队负责钉地龙⾻施⼯；指定b专业队负责铺⽊地板施⼯；指定c专业队负责打磨油漆施⼯。

流水施工横道图绘制 Prepared on 22 November 2020第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

1.背景某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。

根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。

现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表施工过程编号施工过程流水节拍（周）A 土方开挖 2B 基础施工 2C 地上结构 6D 二次砌筑 4E 装饰装修 42.问题1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。

2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。

3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。

3.分析与答案1）上述五个专业工作队的流水施工属于异节奏流水施工。

根据表中数据，采用“累加数列错位相减取大差法”（简称“错位相减大差法”），计算流水步距：a、各施工过程流水节拍的累加数列：施工过程A：2 4 6施工过程B：2 4 6施工过程C：6 12 18施工过程D：4 8 12施工过程E：4 8 12b、错位相减，取最大值得流水步距：K(A,B) 2 4 6－） 2 4 62 2 2 -6所以：K(A,B)=2以此类推，K(B,C)=2，K(C,D)=10，K(D,E)=4c、总工期T=ΣK(i,j+1)+Σtn+ΣG=（2+2+10+4）+（4+4+4）+2=32周d、五个专业队完成施工的流水施工进度计划如图所示2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。

理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。

3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。

流水步距：K=min（2，2，6，4，4）=2周确定专业队数：施工过程A=2/2=1施工过程B=2/2=1施工过程C=6/2=3施工过程D=4/2=2施工过程E=4/2=2故：专业队总数=1+1+3+2+2=9流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：。

流水施工横道图（2019年1月21日星期一）一、参数1．工艺参数：施工流程或施工队，用小写字母n表示。

2．空间参数：施工区段，用小写字母m表示。

3．时间参数：流水步距，流水节拍，工期。

（1）流水步距：前后相邻两个施工流程或施工队，进入第一个施工段进行流水施工的时间间隔，用大写字母K表示。

（2）流水节拍：施工流程或施工队在施工段上的持续时间，用小写字母t表示。

（3）工期：用大写字母T表示。

二、横道图分类1．等节奏流水施工横道图：横道图中所有流水节拍都相等。

a a aa a aa a a2．无节奏流水施工横道图：同一施工流程的不同施工段的流水节拍不完全相等。

a b ad c ba a e3．异步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍不完全成倍数关系。

a a aa a a1.5a 1.5a 1.5a4．等步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍彼此成倍数关系。

a a aa a a2a 2a 2a三、横道图参数计算1．等节奏流水施工横道图时间参数计算K=tT=∑∑+tK=(n-1)K+mt=(m+n-1)t2．等步距异节奏流水施工横道图时间参数计算（加快施工）K=各个施工流程流水节拍的最大公约数n’=施工队数T=∑∑K=（n’-1）K+mt=(m+n’-1)t+t注：加快施工意思是说通过增加施工队数来增加施工速度。

而通过增加施工队后等步距异节奏流水施工就会转化为等节奏流水施工。

3．无节奏流水施工、异步距异节奏流水施工、等步距异节奏流水施工横道图参数计算步距K使用“累加数列错位相减取最大值”法计算。

（1）原始数据a b ad c ba a e（2）累加数列a b+a a+b+ad c+d b+c+da a+a e+a+a（3）错位相减（4）取最大值K1,2=max{b+a-d,a+b+a-(c+d),-(b+c+d)} K2,3=max{c+d-a,b+c+d-(a+a),-(e+a+a)} 工期T=∑∑K+t。

流水施工典型例题一、流水施工总结二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。

即t1=t2＝t3＝K根据上例图推导流水施工工期的公式。

T＝（m＋n－1）K＋ΣZ－ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。

（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。

（2）若2、3之间工艺间歇2天，又如何？解：首先判断属于什么流水：固定节拍。

取k=t=2天，n＝3，m＝3，（1） T＝（m＋n－1）K＝（3＋3－1）×2＝10天（2） T＝（m＋n－1）K＋ΣG＝（3＋3－1）×2＋2＝12（天）流水施工横道图如下：（二）成倍节拍流水施工1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。

成倍节拍流水施工的组织步骤：（1）求各施工过程流水节拍的最大公约数作为流水步距K（2）计算各施工过程所需工作班组数bi＝ti/K（3）计算工作班组总数n’＝Σ bi（4）计算流水施工工期T＝（m＋n’－1）K+ΣZ－ΣC2.练习：某分部工程有3个施工过程，其流水节拍分别为t1=1天，t2=3天，t3=2天，划分为6个施工段。

试组织流水施工，计算流水施工工期并绘制流水施工横道图。

解：首先判断属于什么流水：加快的成倍节拍流水。

t1=1天，t2=3天，t3=2天（1）取K＝1天（2）计算各施工过程所需工作班组数b1＝t1/K＝1/1＝1（队），同样b2＝3，b3＝2（3）计算工作班组总数n’＝Σ bi＝b1＋b2＋b3＝6（队）（4）计算流水施工工期T＝（m＋n’－1）K＝（6＋6－1）×1＝11（天）（三）无节奏流水施工1.特点（1）各施工过程在各施工段上的流水节拍不全相等；（2）相邻施工过程的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号0101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号0102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

某基础工程施工横道图编制案例某基础工作内容及工程量如下，试编制横道图施工进度打算。

解：
1.查湖南省2006年土建定额，对应分项工程劳动量计算如下：
①平整场地
（产量定额）=12工日（一个人做，需要多少天完成）
②基础人工挖土
（产量定额）=36工日
③基础垫层
（产量定额）=16工日
④砖基础
（产量定额）=20工日
⑤钢筋混凝土地圈梁及墩基础
（产量定额）=28工日
⑥基础夯填回填土
（产量定额）=12工日
2.取施工段为2段，班制为1班制；设置合理的人数，计算流水节拍如下：
①平整场地：一班3人，T=12/2/3=2天
②基础人工挖土：一班9人，T=36/2/9=2天
③基础垫层：一班2人，T=16/2/2=4天
④砌筑砖基础：一班5人，T=20/2/5=2天
⑤地圈梁及砼墩基础：一班7人， T=28/2/7=2天
⑥基础夯填回填土：一班3人， T=12/2/3=2天
3.横道图绘制如下：
附录1：劳动力需要量打算表
附录2：施工机具需要量打算表
附录3：要紧材料需要量打算表。

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点]：针对该题提问950942020101答疑编号[特点1、流水节拍全等特点2、流水节拍恒等流水步距，K=t（恒等）ab特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数无节奏流水施工特点 3分析与答案：针对该题提问][答疑编号950942020102、流水节拍不全等特点1 ≠t（不恒等）特点2、流水节拍不恒等流水步距，K ab+t3、流水工期计算公式T=ΣK+Tn=K+t 特点b2abb1、专业队连续作业特点4 三、等节奏流水施工横道图绘制3 案例 1背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

专业队专业队负责铺木地板施工；指定c 指定a专业队负责钉地龙骨施工；指定b 次卧两个施工段。

【案例1B420031】1.背景某工程有相同的五座通道，每座通道的工序和流水节拍如下:挖基2d→清基2d→浇基4d→台身8d→盖板4d →回填6d浇基后至少要等待4d才能施工台身，台身完成后至少要等待2d才能进行盖板施工。

2.问题(1)计算不窝工的流水工期，绘制流水横道图。

(2)计算无多余间歇的流水工期。

(3)有窝工而且有多余间歇流水时的流水工期是多少?3.分析与答案(1)该流水施工属于异节拍按照不窝工有间歇(即分别流水)的流水形式组织施工，根据题意，第三道工序与第四道工序之间的要求间歇Z3=4，第四道工序与第五道工序之间的要求间歇Z4=2.①各个工序之间的流水步距计算，按照累加数列错位相减取大差的方法得K1＝2，K2＝2, K3＝4, K4＝24, K5＝4②计算不窝工有多余问歇(分别流水)的流水工期:T＝∑K +∑t +∑Z-(2+2+4+24 +4)+5×6+(4+2)＝36+30+6＝72d③不窝工有多余间歇(分别流水)的流水横道图如图所示，计算方法：同施工段各节拍累加数列错位相减取大差（因为各段节拍相同，只会产生一个相同的K值），总工期：施工段之间间隔和（也就是K*（5道涵洞-1））+最后一个施工段流水节拍和+要求间歇时间和，上例：K＝8，总工期＝8*（5-1）+（2+2+4+8+4+6）+4+2＝64天(5道涵洞之间间隔4个8天K）绘图方法：同一道工序，间隔K起画下一施工段的同工序开始时间点3、有窝工有多余间歇的无节拍流水是两短的工期，计算方法：同工序各节拍累加数列错位相减取大差，分别计算出K1，K2，…K n,总工期=∑K（流水步距和）+∑t i(最后一道工序流水节拍和）+∑Z（要求间歇时间和）绘图顺序：工序1→间隔K1（从0开始数）画工序2→间隔K2（从K1开始数）画工序3→间隔K3（从K2开始数）+Z4数画工序4→间隔K4（从K3开始数）Z4画工序5，间隔K5画最后一道工序。
