民用建筑能效测评需资料表

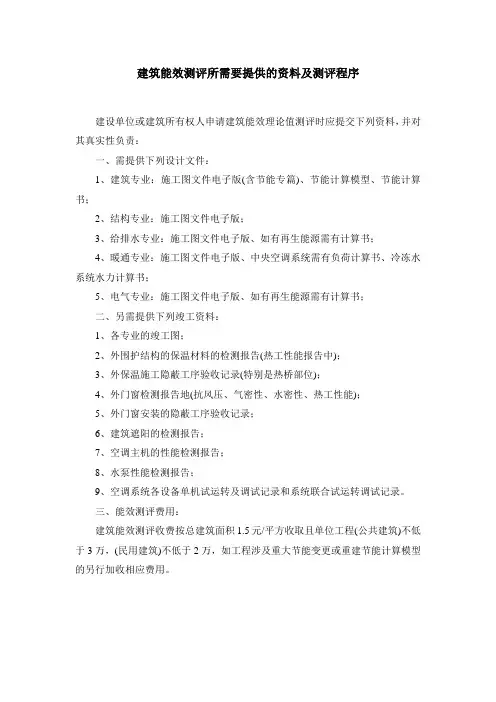

建筑能效测评所需要提供的资料及测评程序
建设单位或建筑所有权人申请建筑能效理论值测评时应提交下列资料，并对其真实性负责：
一、需提供下列设计文件：
1、建筑专业：施工图文件电子版(含节能专篇)、节能计算模型、节能计算书；
2、结构专业：施工图文件电子版；
3、给排水专业：施工图文件电子版、如有再生能源需有计算书；
4、暖通专业：施工图文件电子版、中央空调系统需有负荷计算书、冷冻水系统水力计算书；
5、电气专业：施工图文件电子版、如有再生能源需有计算书；
二、另需提供下列竣工资料：
1、各专业的竣工图；
2、外围护结构的保温材料的检测报告(热工性能报告中)；
3、外保温施工隐蔽工序验收记录(特别是热桥部位)；
4、外门窗检测报告地(抗风压、气密性、水密性、热工性能)；
5、外门窗安装的隐蔽工序验收记录；
6、建筑遮阳的检测报告；
7、空调主机的性能检测报告；
8、水泵性能检测报告；
9、空调系统各设备单机试运转及调试记录和系统联合试运转调试记录。

三、能效测评费用：
建筑能效测评收费按总建筑面积1.5元/平方收取且单位工程(公共建筑)不低于3万，(民用建筑)不低于2万，如工程涉及重大节能变更或重建节能计算模型的另行加收相应费用。

重庆市建筑能效（绿色建筑）测评与标识申请表项目名称：申请单位：（盖章）申报时间：重庆市城乡建设委员会制填表说明一、申请书一律采用A4规格的纸和方正仿宋字体打印，一式一份。

若内容填写不完，可加附页。

二、申请书由建设单位负责填写；表中内容应与实际情况相符，且内容必须客观、真实、有效。

一、项目基本情况项目名称项目地址子项目名称总建筑面积居建公建总计建设单位传真通讯地址邮编负责人电话手机联系人电话手机设计单位联系电话施工图审查机构联系电话施工单位联系电话监理单位联系电话二、建筑能效（绿色建筑）测评标识项目情况表（单栋测评）单栋建筑名称建筑类型 新建□改建□扩建（选项打√） 居住建筑□公共建筑（选项打√）建筑面积万m2层数层申请测评类型建筑能效：□Ⅰ级 Ⅱ级□Ⅲ级（单选项√）是否执行建筑节能（绿色建筑）相关标准中“建筑环境与资源综合利用”的内容： 是□否（单选项√）项目审批及审查时间通过初步设计审批时间年月日通过施工图设计审查时间年月日施工图设计备案时间年月日绿色建筑设计标识发放时间年月日建筑节能（绿色建筑）工程验收合格时间年月日备注说明建筑能效部分主要技术措施建筑围护结构墙体幕墙门窗屋面地面底面接触室外空气：底面接触土壤：无毗邻不采暖空间：毗邻采暖空间：供暖、通风与空调、空调与供暖系统冷热源及管网集中供暖通风与空调空调与供暖系统冷热源及管网电气动力配电照明可再生能源建筑应用□地源热泵系统□太阳能光热系统□太阳能光伏系统□其他监测与控制 1建筑环境与资源利用部分主要技术措施（单栋）节地与室外环境节水与水资源利用节材与材料资源利用室内环境其它注：1、本表按申请建筑能效（绿色建筑）测评的单栋建筑进行填写；2、若单栋建筑包含居住建筑与公共建筑，居住建筑（部分）与公共建筑（部分）应分别进行填写；3、未执行建筑节能（绿色建筑）相关标准中“建筑环境与资源综合利用”内容的，“建筑环境与资源利用部分主要技术措施（单栋）”不填写。

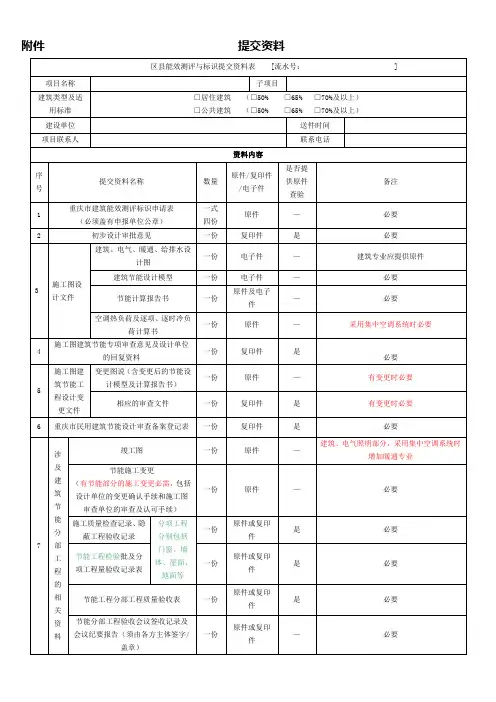

附件提交资料区县能效测评与标识提交资料表 [流水号： ] 项目名称子项目建筑类型及适用标准□居住建筑（□50% □65% □70%及以上）□公共建筑（□50% □65% □70%及以上）建设单位送件时间项目联系人联系电话资料内容序号提交资料名称数量原件/复印件/电子件是否提供原件查验备注1 重庆市建筑能效测评标识申请表（必须盖有申报单位公章）一式四份原件—必要2 初步设计审批意见一份复印件是必要3 施工图设计文件建筑、电气、暖通、给排水设计图一份电子件—建筑专业应提供原件建筑节能设计模型一份电子件—必要节能计算报告书一份原件及电子件—必要空调热负荷及逐项、逐时冷负荷计算书一份原件—采用集中空调系统时必要4 施工图建筑节能专项审查意见及设计单位的回复资料一份复印件是必要5 施工图建筑节能工程设计变更文件变更图说（含变更后的节能设计模型及计算报告书）一份原件—有变更时必要相应的审查文件一份复印件是有变更时必要6 重庆市民用建筑节能设计审查备案登记表一份复印件是必要7 涉及建筑节能分部工程的相关资料竣工图一份原件—建筑、电气照明部分，采用集中空调系统时增加暖通专业节能施工变更（有节能部分的施工变更必需，包括设计单位的变更确认手续和施工图审查单位的审查及认可手续）一份原件—必要施工质量检查记录、隐蔽工程验收记录分项工程分别包括门窗、墙体、屋面、地面等一份原件或复印件是必要节能工程检验批及分项工程量验收记录表一份原件或复印件是必要节能工程分部工程质量验收表一份原件或复印件是必要节能分部工程验收会议签收记录及会议纪要报告（须由各方主体签字/盖章）一份原件或复印件—必要8 与建筑节能相关的设备、材料、产品（部品）外墙、屋面、楼地面（采取节能措施时）节能材料合格证及型式检验报告一份复印件是必要节能材料进场复验报告（使用保温浆料时需同条件养护试件见证取样检测报告）一套复印件是必要对于面砖饰面，提供抗拔试验检测报告一份复印件是外墙，采用保温浆料系统时必要现场拉拔试验报告（包括保温板材与基层的粘结强度、后置锚固件的锚固力）一份复印件是外墙，使用保温板材时必要外墙节能构造钻芯检验报告一份复印件是采用外墙外保温或内保温时必要保温材料燃烧性能质量证明文件一份复印件是采用有机保温材料时必要外窗合格证及型式检验报告（包括外窗型材和玻璃的相关性能）一份复印件是必要外窗的施工进场见证取样“四性”检测报告一份复印件是必要遮阳系数、可见光透射比、中空玻璃露点的施工进场见证取样检测报告一份复印件是采用普通白玻时可不提供遮阳系数、可见光透射比的复验报告幕墙合格证（包括保温隔热材料、隔热型材和幕墙玻璃）一份复印件是有幕墙工程时必要必要型式检验报告一份复印件是必要进场复验报告一份复印件是必要遮阳性能的质量证明文件一份复印件是普通白玻可不提供保温隔热材料燃烧性能质量证明文件一份复印件是采用有机材料时必要用能系统和设备合格证一份复印件是采用集中空调系统时必要型式检验报告一份复印件是进场复验报告（包括风机盘管及绝热材料）一系列复印件是采暖空调系统运行调试报告一份复印件是9 法定检测机构出具的工程围护结构热工性能检测报告一份复印件是已进行检测的必要10 采用建筑节能新技术、新设备、新材料情况报告一份复印件是采用建筑节能新技术、新设备、新材料时应提供评审、鉴定、备案、技术性能认定的有关文件一份复印件是注：1.建筑能效测评标识申请表应附电子文件；资料中申请单位和证明材料公章均应为鲜章；2.所报资料为复印件的，需提供原件查验，且复印件应加盖建设单位公章。

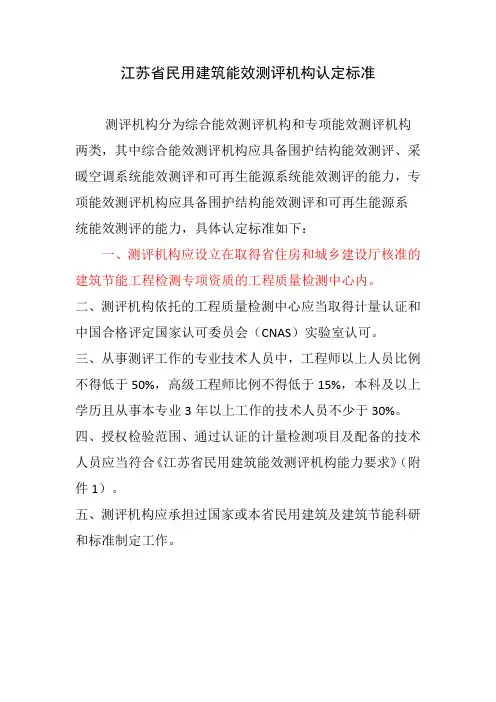

江苏省民用建筑能效测评机构认定标准测评机构分为综合能效测评机构和专项能效测评机构两类，其中综合能效测评机构应具备围护结构能效测评、采暖空调系统能效测评和可再生能源系统能效测评的能力，专项能效测评机构应具备围护结构能效测评和可再生能源系统能效测评的能力，具体认定标准如下：一、测评机构应设立在取得省住房和城乡建设厅核准的建筑节能工程检测专项资质的工程质量检测中心内。

二、测评机构依托的工程质量检测中心应当取得计量认证和中国合格评定国家认可委员会（CNAS）实验室认可。

三、从事测评工作的专业技术人员中，工程师以上人员比例不得低于50%，高级工程师比例不得低于15%，本科及以上学历且从事本专业3年以上工作的技术人员不少于30%。

四、授权检验范围、通过认证的计量检测项目及配备的技术人员应当符合《江苏省民用建筑能效测评机构能力要求》（附件1）。

五、测评机构应承担过国家或本省民用建筑及建筑节能科研和标准制定工作。

附件1：江苏省民用建筑能效测评机构能力要求一览表备注：以上技术人员不得交叉兼职江苏省民用建筑能效测评机构认定备案所需材料一、资质证书及附件、计量认证证书（CMA）及附件、中国合格评定国家认可委员会(CNAS)授权的实验室认可的证书及附件。

二、测评机构中技术人员的职称证书、身份证、劳动合同及社保证明等验证性材料。

三、测评机构出具的表明其具备相应能力的证明材料（包括：技术、人员、设备、资质方面的能力），内容应当包括：1、表明其对拟申请建筑能效测评技术要求的全面理解；2、表明其能够承担拟申请建筑能效测评业务的能力；3、表明其具备与所从事业务有关的法律法规、技术标准等全面的知识。

四、近两年来的检测业绩等材料。

五、民用建筑及建筑节能的科研成果证书和成果材料。

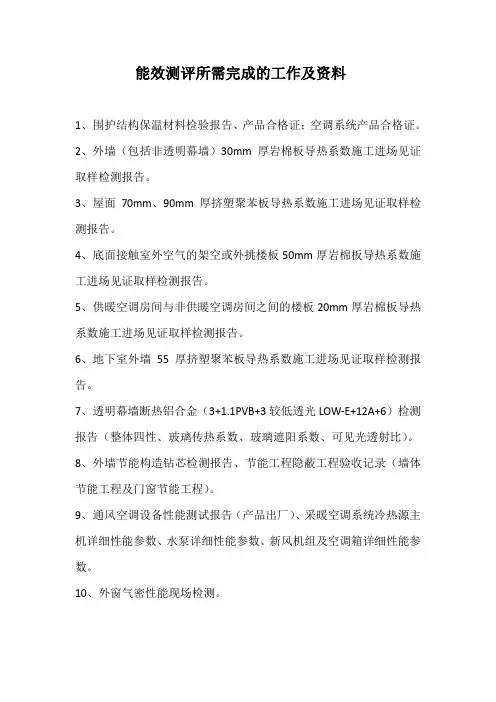

能效测评所需完成的工作及资料
1、围护结构保温材料检验报告、产品合格证；空调系统产品合格证。

2、外墙（包括非透明幕墙）30mm厚岩棉板导热系数施工进场见证取样检测报告。

3、屋面70mm、90mm厚挤塑聚苯板导热系数施工进场见证取样检测报告。

4、底面接触室外空气的架空或外挑楼板50mm厚岩棉板导热系数施工进场见证取样检测报告。

5、供暖空调房间与非供暖空调房间之间的楼板20mm厚岩棉板导热系数施工进场见证取样检测报告。

6、地下室外墙55厚挤塑聚苯板导热系数施工进场见证取样检测报告。

7、透明幕墙断热铝合金（3+1.1PVB+3较低透光LOW-E+12A+6）检测报告（整体四性、玻璃传热系数、玻璃遮阳系数、可见光透射比）。

8、外墙节能构造钻芯检测报告、节能工程隐蔽工程验收记录（墙体节能工程及门窗节能工程）。

9、通风空调设备性能测试报告（产品出厂）、采暖空调系统冷热源主机详细性能参数、水泵详细性能参数、新风机组及空调箱详细性能参数。

10、外窗气密性能现场检测。

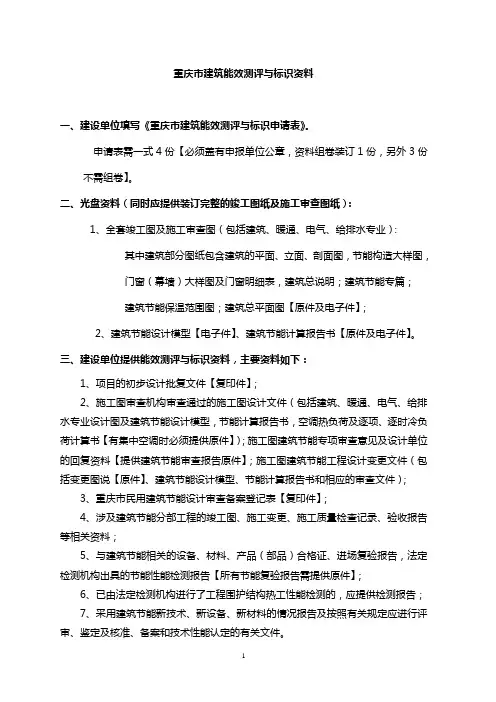

重庆市建筑能效测评与标识资料一、建设单位填写《重庆市建筑能效测评与标识申请表》。

申请表需一式4份【必须盖有申报单位公章，资料组卷装订1份，另外3份不需组卷】。

二、光盘资料（同时应提供装订完整的竣工图纸及施工审查图纸）：1、全套竣工图及施工审查图（包括建筑、暖通、电气、给排水专业）：其中建筑部分图纸包含建筑的平面、立面、剖面图，节能构造大样图，门窗（幕墙）大样图及门窗明细表，建筑总说明；建筑节能专篇；建筑节能保温范围图；建筑总平面图【原件及电子件】；2、建筑节能设计模型【电子件】、建筑节能计算报告书【原件及电子件】。

三、建设单位提供能效测评与标识资料，主要资料如下：1、项目的初步设计批复文件【复印件】；2、施工图审查机构审查通过的施工图设计文件（包括建筑、暖通、电气、给排水专业设计图及建筑节能设计模型，节能计算报告书，空调热负荷及逐项、逐时冷负荷计算书【有集中空调时必须提供原件】）；施工图建筑节能专项审查意见及设计单位的回复资料【提供建筑节能审查报告原件】；施工图建筑节能工程设计变更文件（包括变更图说【原件】、建筑节能设计模型、节能计算报告书和相应的审查文件）；3、重庆市民用建筑节能设计审查备案登记表【复印件】；4、涉及建筑节能分部工程的竣工图、施工变更、施工质量检查记录、验收报告等相关资料；5、与建筑节能相关的设备、材料、产品（部品）合格证、进场复验报告，法定检测机构出具的节能性能检测报告【所有节能复验报告需提供原件】；6、已由法定检测机构进行了工程围护结构热工性能检测的，应提供检测报告；7、采用建筑节能新技术、新设备、新材料的情况报告及按照有关规定应进行评审、鉴定及核准、备案和技术性能认定的有关文件。

说明：1、所有证明资料公章应为鲜章；2、所有建筑节能复验检测报告需提供原件核对（资料组卷时可装订原件或复印件）；3、建筑节能审查报告需提供原件核对（资料组卷时可装订原件或复印件）；4、有建筑节能变更时，需提供节能变更单及重新进行节能审查的原件核对（资料组卷时可装订原件或复印件）；5、有集中空调时，需提供空调热负荷及逐项、逐时冷负荷计算书的原件；6、建筑能效测评与标识资料按以下《建筑能效测评与标识资料清单》组卷装订。

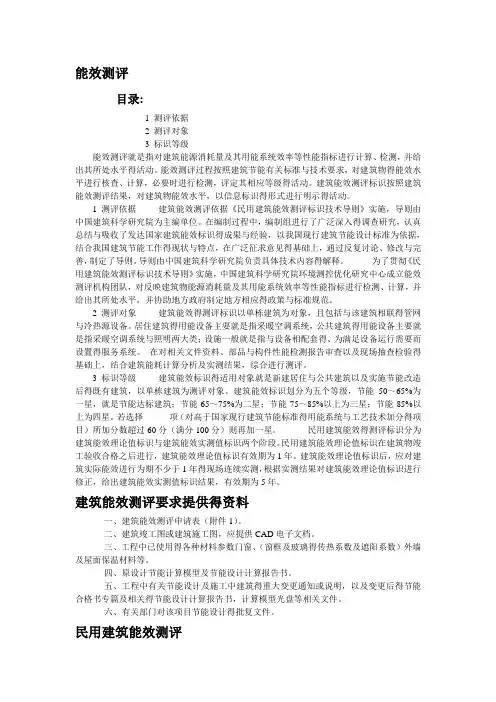

能效测评目录:1 测评依据2 测评对象3 标识等级能效测评就是指对建筑能源消耗量及其用能系统效率等性能指标进行计算、检测，并给出其所处水平得活动。

能效测评过程按照建筑节能有关标准与技术要求，对建筑物得能效水平进行核查、计算，必要时进行检测，评定其相应等级得活动。

建筑能效测评标识按照建筑能效测评结果，对建筑物能效水平，以信息标识得形式进行明示得活动。

1 测评依据建筑能效测评依据《民用建筑能效测评标识技术导则》实施，导则由中国建筑科学研究院为主编单位。

在编制过程中，编制组进行了广泛深入得调查研究，认真总结与吸收了发达国家建筑能效标识得成果与经验，以我国现行建筑节能设计标准为依据，结合我国建筑节能工作得现状与特点，在广泛征求意见得基础上，通过反复讨论、修改与完善，制定了导则。

导则由中国建筑科学研究院负责具体技术内容得解释。

为了贯彻《民用建筑能效测评标识技术导则》实施，中国建筑科学研究院环境测控优化研究中心成立能效测评机构团队，对反映建筑物能源消耗量及其用能系统效率等性能指标进行检测、计算，并给出其所处水平，并协助地方政府制定地方相应得政策与标准规范。

2 测评对象建筑能效得测评标识以单栋建筑为对象，且包括与该建筑相联得管网与冷热源设备。

居住建筑得用能设备主要就是指采暖空调系统，公共建筑得用能设备主要就是指采暖空调系统与照明两大类；设施一般就是指与设备相配套得、为满足设备运行需要而设置得服务系统。

在对相关文件资料、部品与构件性能检测报告审查以及现场抽查检验得基础上，结合建筑能耗计算分析及实测结果，综合进行测评。

3 标识等级建筑能效标识得适用对象就是新建居住与公共建筑以及实施节能改造后得既有建筑，以单栋建筑为测评对象。

建筑能效标识划分为五个等级，节能50～65%为一星，就是节能达标建筑；节能65～75%为二星；节能75～85%以上为三星；节能85%以上为四星。

若选择项（对高于国家现行建筑节能标准得用能系统与工艺技术加分得项目）所加分数超过60分（满分100分）则再加一星。

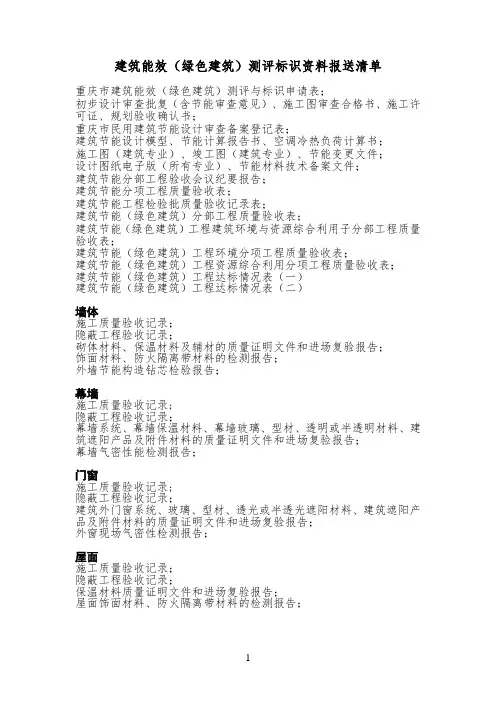

建筑能效（绿色建筑）测评标识资料报送清单重庆市建筑能效（绿色建筑）测评与标识申请表；初步设计审查批复（含节能审查意见）、施工图审查合格书、施工许可证、规划验收确认书；重庆市民用建筑节能设计审查备案登记表；建筑节能设计模型、节能计算报告书、空调冷热负荷计算书；施工图（建筑专业）、竣工图（建筑专业）、节能变更文件；设计图纸电子版（所有专业）、节能材料技术备案文件；建筑节能分部工程验收会议纪要报告；建筑节能分项工程质量验收表；建筑节能工程检验批质量验收记录表；建筑节能（绿色建筑）分部工程质量验收表；建筑节能（绿色建筑）工程建筑环境与资源综合利用子分部工程质量验收表；建筑节能（绿色建筑）工程环境分项工程质量验收表；建筑节能（绿色建筑）工程资源综合利用分项工程质量验收表；建筑节能（绿色建筑）工程达标情况表（一）建筑节能（绿色建筑）工程达标情况表（二）墙体施工质量验收记录；隐蔽工程验收记录；砌体材料、保温材料及辅材的质量证明文件和进场复验报告；饰面材料、防火隔离带材料的检测报告；外墙节能构造钻芯检验报告；幕墙施工质量验收记录;隐蔽工程验收记录；幕墙系统、幕墙保温材料、幕墙玻璃、型材、透明或半透明材料、建筑遮阳产品及附件材料的质量证明文件和进场复验报告；幕墙气密性能检测报告；门窗施工质量验收记录;隐蔽工程验收记录；建筑外门窗系统、玻璃、型材、透光或半透光遮阳材料、建筑遮阳产品及附件材料的质量证明文件和进场复验报告；外窗现场气密性检测报告；屋面施工质量验收记录；隐蔽工程验收记录；保温材料质量证明文件和进场复验报告；屋面饰面材料、防火隔离带材料的检测报告；地面施工质量验收记录；隐蔽工程验收记录；保温材料质量证明文件和进场复验报告；现场钻芯检测报告；通风空调施工质量验收记录；隐蔽工程验收记录；通风与空调节能工程中的送、排风系统及空调风系统、空调水系统的调试报告和运行记录；通风机和空调机组等设备的试运转和调试记录、系统风量平衡调试记录；多联机空调系统试运行和调试及系统带负荷运行效果检验记录；空调和新风机组设备、风机盘管、风机和排风热回收装置、双向换气装置、绝热材料的质量证明文件；风机盘管机组以及绝热材料进场复验报告；空调与供暖施工质量验收记录；隐蔽工程验收记录；采用集中冷源和热源的冷、热量及能耗计量装置运行记录；冷热源设备、辅助设备的单机试运转和调试记录；系统联合试运转和调试记录；空调与供暖系统冷热源设备及其辅助设备、绝热管道、绝热材料的质量证明文件；绝热管道、绝热材料的进场复验报告；配电与照明施工质量验收记录；照明光源、灯具及其附属装置、低压配电系统选择的电缆电线（导体电阻值）质量证明文件和进场复验报告；监测与控制施工质量验收记录；隐蔽工程验收记录；系统集成监控软件的测试记录；监测与控制系统采用设备、材料及附属产品的质量证明文件；通风与空调监测控制系统的控制功能及故障报警功能检测报告；采用节能型电梯、自动扶梯、自动人行步道的质量证明文件；其他法定检测机构出具的工程围护结构热工性能检测报告（已由法定检测机构检测的应提供）；采用建筑节能新技术、新设备、新材料情况报告；评审、鉴定、备案的有关文件。

能效测评所需提供资料
一、资料：
1、全套施工电子版施工图及施工审查图（包括建筑、幕墙、暖通、电气、
给排水、太阳能专业），其中建筑部分图纸包含各建筑的平面、立面、剖面图，门窗大样图；
2、建筑电子版总平面图；
3、建筑节能设计模型、建筑节能计算报告书。

二、纸质资料，主要资料如下：
1、项目立项、审批等文件；
2、施工图审查机构审查通过的施工图设计文件（包括建筑、暖
通、电气（包括弱电）、给排水专业设计图及建筑节能设计模型，节能计算报告书）；
3、空调系统设计方案，包括空调热负荷及逐项、逐时冷负荷计
算书
4、施工图建筑节能专项审查意见及设计单位的回复资料；施工
图建筑节能工程设计变更文件（包括变更图说、建筑节能设计模型、节能计算报告书和相应的审查文件）；
5、涉及建筑节能分部工程的施工图、节能做法施工变更、施工
质量检查记录、节能分部验收记录及各分项的节能验收记录相关资料；。

重庆市建筑能效（绿色建筑）测评与标识申请表
项目名称：
申请单位：（盖章）申报时间：
重庆市城乡建设委员会制
填表说明
一、申请书一律采用A4规格的纸和方正仿宋字体打印，一式四份。

若内容填写不完，可加附页。

二、申请书由建设单位负责填写；表中内容应与实际情况相符，且内容必须客观、真实、有效。

2、若单栋建筑包含居住建筑与公共建筑，居住建筑（部分）与公共建筑（部分）应分别进行填写；
3、未执行建筑节能（绿色建筑）相关标准中“建筑环境与资源综合利用”内容的，“建筑环境与资源利用部分主要技术措施（单栋）”不填写。

2、本表按申请建筑能效（绿色建筑）测评的建筑工程项目（对应初步设计审批意见）进行填写；
3、进行最后一栋或几栋建筑的建筑环境与资源综合利用单栋测评时以及建筑工程项目同时申请建筑环境与资源综合利用单栋测评和建筑环境与资源综合利用全面测评时，应填写本表。

节能评估需要资料清单一、项目基本信息及建筑设计1、建筑结构形式11，18层剪力墙结构,6层砖混结构2、建筑结构类别建筑结构设防类别丙类3、目名称、建设地点、设计使用年限、总投资、建设期时长、项目法人代表、联系人及联系电话项目名称：瀚景首府花园建设地点：杞县文水路北，武装部东侧设计使用年限：50年4、建设规模和建设内容、栋数、层数（有无地下室）、户型及总户数、列清楚民用和公共建筑，办公商业计入公共建筑总建筑面积：263723.6平方米地上建筑面积：218352.9 平方米地下建筑面积：45370.73平方米住宅建筑面积：197801.62 公共建筑面积：20551.24建设内容：普通住宅栋数：30 层数：6层，11层，18层（一层储藏室，局部两层）户型：9种，总户数：1766户5、建筑抗震烈度7度0.1g，二组6、具体建筑节能设计（屋面隔热材料、外墙保温材料、外窗材料、结构形式、气密性）屋面保温材料采用挤塑聚苯板，外墙采用聚苯板外窗采用塑钢中空窗结构形式为剪力墙结构，多层为砖混气密性公建为6级居住建筑多层为4级高层为6级7、墙体材料及保温设计相关资料1建筑材料热工参数参考依据：2居住建筑围护结构传热系数和遮阳系数限值8、建筑消防设计小区设消防环道，保证各楼的可达性，塔式小高层设消防电梯和防烟楼梯间，单元式18层住宅设一部消防电梯和防烟楼梯间。

超过500辆地下车库设三个车库出入口二、选用的电器设备类型1、变配电设备类型及容量低功耗、节能型变配电设备，SCB10型节能变压器，总容量9300kvA.2、电梯规格及数量多层设800KG电梯一部，11层设1000KG电梯一部，18层设1000KG电梯两部3、二次供水设备功率生活加压设备功率约为每台15Kw，两用一备。

4、办公、商业建筑是否采用中央空调不采用中央空调。

5、选用的空调类型（公共部分和住宅部分），计算时EER（能效比）值取值采用分体空调，EER（能效比）值>3.4。
