单杆双作用活塞式液压缸

目录设计题目---------------------------------------------------------------------------2液压缸的选型---------------------------------------------------------------------2液压缸主要参数的计算液压缸主要性能参数-----------------------------------------------------2缸筒内径( 缸径) 计算--------------------------------------------------2缸壁壁厚的计算------------------------------------------------------------2流量的计算------------------------------------------------------------------3底部厚度计算---------------------------------------------------------------4最小导向长度的确定------------------------------------------------------4主要零部件设计与校核缸筒的设计------------------------------------------------------------------5缸筒端盖螺纹连接的强度计算-----------------------------------------6缸筒和缸体焊缝连接强度的计算--------------------------------------6活塞设计----------------------------------------------------------------------7活塞的密封-------------------------------------------------------------------8活塞杆杆体的选择----------------------------------------------------------8活塞杆强度的校核----------------------------------------------------------8液压缸稳定性校核----------------------------------------------------------9活塞杆的导向、密封和防尘---------------------------------------------9致谢-----------------------------------------------------------------------------10参考文献-------------------------一.设计题目双作用单杆活塞式液压缸设计主要设计参数:系统额定工作压力: p= 25( Mpa) 驱动的外负载: F =50( KN)液压缸的速度比: λ=1.33 液压缸最大行程: L =640 (mm)液压缸最大伸出速度: λ=4 (m/min) 液压缸最大退回速度: v t =5.32(m/min)缸盖连接方式: 螺纹连接液压缸安装方式: 底座安装缓冲型式: 杆头缓冲二.液压缸的选型液压缸是液压装置中将液压能转换为机械能, 实现直线往复运动或摆动往复运动的执行元件。

HSG ※01系列液压缸
HSG ※01系列液压缸※型号选择
HSG-双作用单杆活塞式液压缸
缸盖连接方式：L=螺纹式（缸径≤Φ80）；K=卡键式（缸径≥Φ
80） 01 –设计序号
–缸径mm/活塞杆径
mm 液压缸行程 E-压力等级16MPa
–缸头、缸筒连接方式：1=缸头耳环带衬套；2=缸头耻环带关节轴承；3=铰轴（用于缸径≥Φ80卡键式连接）；4=端部法兰（用于缸径≥Φ80卡键式连接）；5=中部法兰（用于缸径≥Φ80卡键式连接） 活塞杆端连接方式代号：1=杆端外螺纹；2=杆端内螺纹（缸径≥63）；3=杆端外螺纹杆头耳环带衬套；4=杆端内螺纹杆头耳环带衬套（缸径≥63）；5=杆端外螺纹杆头耳环带关节轴承；6=杆端内螺纹杆头耳环带关节轴承（缸径≥63）；7=整体式活塞杆耳环带衬套（缸径=40、50）；8=整体式活塞杆耳环带关节轴承（缸径=40、50）
0=不带缓冲；1=两端带缓冲；2=缸头端带缓冲；3=杆头端带缓冲 1=内螺纹
活塞杆端连接方式代号：L1=杆端外螺纹；L2=杆端外螺纹▲ 工作介质代号：O=机油、液压油；W=高水基（乳化液） 注：型号说明中凡标有▲的目前均按非标处理。

※基本参数
注： 1.速比Ψ为活塞腔有效面积与活塞杆腔有效面积之比。

2.最大行程原则上是：Ψ=1.33时，S=8D ；Ψ=1.45时，S=10D ；Ψ=2时，S=12D ；（D 为缸径）。

3.最小行程不包括缸头、缸筒连接方式为铰轴及中部法兰型
※外形安装连接尺寸图（活塞杆端为内螺纹连接）
※外形安装连接尺寸图（活塞杆端为外螺纹杆头耳环连接）
※外形安装连接尺寸图（活塞杆端为外螺纹联接）
※外形安装连接尺寸图（活塞杆端为外螺纹杆头耳环连接）。

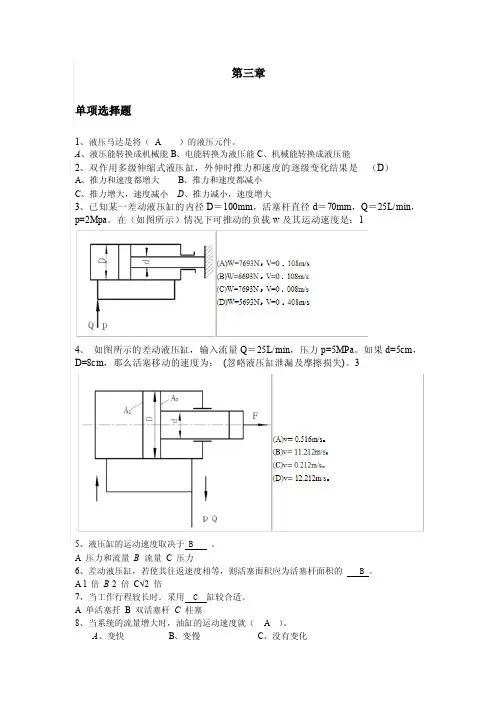

1、液压马达是将（A）的液压元件。

、液压缸的运动速度取决于 BA 压力和流量B流量C 压力6、差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的 B 。

A l 倍B 2 倍C√2 倍7、当工作行程较长时．采用 C 缸较合适。

A 单活塞扦B 双活塞杆C柱塞8、当系统的流量增大时，油缸的运动速度就（A）。

A、变快B、变慢C、没有变化9、单杆活塞缸的活塞杆在收回时（A）。

A、受压力B、受拉力C、不受力10、能形成差动连接的液压缸是（A）。

A、单杆液压缸B、双杆液压缸C、柱塞式液压缸11、液压马达是将（A）的液压元件。

A、液压能转换成机械能B、电能转换为液压能C、机械能转换成液压能12、双作用杆活塞液压缸，当活塞杆固定时，运动所占的运动空间为缸筒有效行程的倍数（ B ）。

A、1倍B、2倍C、3倍13、将液体的压力能转换为旋转运动机械能的液压执行元件是（B ）。

A、液压泵B、液压马达C、液压缸D、控制阀14、一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与活塞杆直径之比应为（ B ）。

A、1B、2C、3D、217、双作用单杆活塞液压缸，当活塞杆固定时，运动所占的运动空间为缸筒有效行程的倍数（B）。

A、1倍B、2倍C、3倍判断题计算题：4、设计一单杆活塞液压缸，己知负载F=4kN，活塞与液压缸的摩擦阻力为F f=0.8kN，液压缸的工作压力为6MPa，试确定液压缸内径D。

若活塞最大运动速度为0.04m/s，系统的泄漏损失为6%，应选用多大流量的液压泵？若泵的总效率为0.86，不计管路压力损失，电动机的驱动功率为多少？5、已知液压马达的排量V M=250mL/r；入口压力为9.8Mpa；出口压力为0.49Mpa；此时的总效率ηM=0.9；容积效率ηVM=0.92；当输入流量为22L/min时，试求：（1）液压马达的输出转矩(Nm)；（2）液压马达的输出功率(kW)；（3）液压马达的转速(r/min)。
