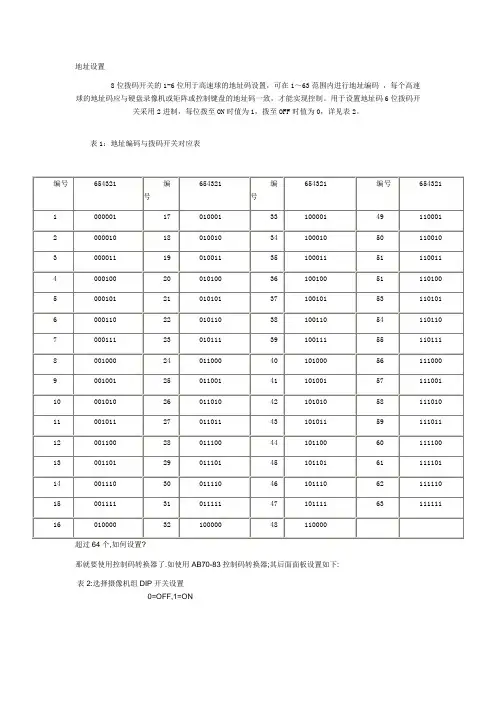

地址设置
8位拨码开关的1-6位用于高速球的地址码设置，可在1～63范围内进行地址编码，每个高速球的地址码应与硬盘录像机或矩阵或控制键盘的地址码一致，才能实现控制。
用于设置地址码6位拨码开关采用2进制，每位拨至ON时值为1，拨至OFF时值为0，详见表2。
表1：地址编码与拨码开关对应表
超过64个,如何设置?
那就要使用控制码转换器了.如使用AB70-83控制码转换器;其后面面板设置如下:
表2:选择摄像机组DIP开关设置
0=OFF,1=ON
注:其中1,2,3,4.是设置协议类型的.就是各厂家生产的摄像机波特率设置.具体请参照控制码转换器的说明书.
如要控制65-128个摄像头,只需把表1的各代码相对应好,把摄像头65-128个控制线接到表2设置好65-128那组输出端就可控制65-128个摄像头了.如此类推可以控制1024个摄像头.表1代码没变,只是控制码转换器表2的代码在变.。
吉达球机拨码说明（自动识别协议）ON=开OFF=关8位码设置7、8位为波特率7位8位波特率0 0 24001 0 48000 1 96001至6位为地址：拨1—为球机地址1 拨2---为球机地址29位码设置：1、3位为波特率1位2位3位波特率0 0 0 24000 0 1 48000 1 0 96004、5、6、7、8、9位为地址：4 5 6 7 8 9地址1：OFF OFF OFF OFF OFF ON地址2：OFF OFF OFF OFF ON OFF地址3：OFF OFF OFF OFF ON ON地址4：OFF OFF OFF ON OFF OFF 明日高速球拨码说明（双8位拨码）ON=开OFF=关双8位码设置 1 2 3 4 5 6 7 8SW1开关PELCO-P协议ON OFFPELCO-D协议OFF ONLG像机ON OFF OFF OFFSONY像机ON OFF ON OFF波特率：1200 OFF OFF2400 ON OFF4800 OFF ON8位地址码 1 2 3 4 5 6 7 8 SW2开关地址1 ON OFF OFF OFF OFF OFF OFF OFF地址2 OF ON OFF OFF OFF OFF OFF OFF地址3 ON ON OFF OFF OFF OFF OFF OFF地址4 OFF OFF ON OFF OFF OFF OFF OFF预置位功能调用：80 关闭摄象机电子放大92—93 平衡扫描控制限位95 进入菜单96 停止扫描98 调用预置位99 自动扫描C M--590恒速球机拨码设置：球机地址八位码设置：BK1 1 2 3 4 5 6 7 8地址1 ON 0FF 0FF 0FF 0FF 0FF 0FF OFF地址2 OFF ON OFF OFF OFF OFF OFF OFF摄像机、波特率八位码设置：BK21 2 3 4 5 6 7 8 1、2、3位拨像机：索尼OFF OFF OFF日立 ON OFF OFFLG ON ON OFF三星 OFF ON ON世林OFF OFF ON4、5、6拨协议：PELCO--P协议ON ON OFFPELCO—D协议OFF OFF ON7、8波特率：1200 OFF OFF2400ON OFF4800 OFF ON9600 ON ON预置位功能调用：32调用预置位1—16点53调用预置位17—31点51设置平衡扫描起点调用51启动扫描52设置平衡扫描终点57 进入主菜单安拓智能球机拨码设置：ON=开 OFF=关技术电话：1368301570SW1八位开关拨码： 1 2 3 4 5 6 7 8 1、2、3拨协议：PECO-D OFF 0FF 0FFPECO-P ON OFF OFF4、5拨波特率：1200 OFF OFF2400 ON OFF4800 OFF ON9600 ON ONSW2八位地址拨码： 1 2 3 4 5 6 7 8球机地址1 ON OFF OFF OFF OFF OFF OFF OFF球机地址2 OFF ON OFF OFF OFF OFF OFF OFF球机地址3 ON ON OFF OFF OFF OFFF OFF OFF球机地址40FF 0FF 0N OFF OFF OFF OFF OFF预置位功能调用：通用型解码器拨码设置：ON=开 OFF=关四位协议拨码开关： 1 2 3 4PELCO--D OFF OFF OFF OFFPELCO--P OFF ON OFF OFF八位波特率、地址拨码开关设置：1、2位波特率拨码： 1 2 3 4 5 6 7 81200 OFF OFF2400 OFF ON4800 ON OFF9600 ON ON3、8位地址拨码： 1 2 3 4 5 6 7 8地址1 OFF OFF OFF OFF OFF ON地址2 OFF OFF OFF OFF ON OFF地址3 OFF OFF OFF OFF ON ON地址4 OFF OFF OFF ON OFF OFF地址5 OFF OFF OFF ON OFF ON波尔球机拨码设置：ON=开OFF=关球机地址拨码SW1：1 2 3 4 5 6 7 8 9 10球机地址1ON OFF OFF OFF OFF OFF OFF OFF OFF OFF球机地址2OFF ON OFF OFF OFF OFF OFF OFF OFF OFF球机地址3ON ON OFF OFF OFF OFF OFF OFF OFF OFF球机地址4OFF OFF ON OFF OFF OFF OFF OFF OFF OFF球机地址5ON OFF ON OFF OFF OFF OFF OFF OFF OFF协议和波特率SW2：通信协议波特率1 2 3 4 5 6PELCO—D 2400 ON ON OFF OFF OFF OFF PELCO—D 4800 ON ON OFF OFF OFF OFF PELCO—D 9600 ON ON OFF OFF OFF OFF PELCO—B 2400 OFF OFF ON 0FF OFF OFF PELCO—B 4800 OFF OFF ON OFF ON OFF PELCO—B 9600 OFF OFF ON OFF OFF ON九寸球解码器拨码设置：ON=开 OFF=关四位拨码协议设置： 1 2 3 4PELCO—D OFF OFF OFF OFFPELCO—P ON OFF OFF OFF八位拨码波特率设置：波特率地址码1 2 3 4 5 6 7 82400地址1 OFF ON OFF OFF OFF OFF OFF ON 2400地址2 OFF ON OFF OFF OFF OFF ON OFF2400地址3 OFF ON OFF OFF OFF OFF ON ON2400地址4 OFF ON OFF OFF OFF ON OFF OFF八位拨码波特率设置：波特率地址码1 2 3 4 5 6 7 84800地址1 ON OFF OFF OFF OFF OFF OFF ON 4800地址2 ON OFF OFF OFF OFF OFF ON OFF 4800地址3 ON OFF OFF OFF OFF OFF ON ON 4800地址4 ON OFF OFF OFF OFF ON OFF OFF4800地址5 ON OFF OFF OFF OFF ON OFF ON一体化高速云台摄象机拨码设置：十位地址码设置：1 2 3 4 5 6 7 8 9 10 球机地址1 ON OFF OFF OFF OFF OFF OFF OFF OFF OFF球机地址2 OFF ON OFF OFF OFF OFF OFF OFF OFF OFF球机地址3 ON ON OFF OFF OFF OFF OFF OFF OFF OFF球机地址4 OFF OFF ON OFF OFF OFF OFF OFF OFF OFF球机地址5 ON OFF ON OFF OFF OFF OFF OFF OFF OFF六位码协议设置：1 2 3 4 5 6PELCO—D OFF OFF ON OFF OFF OFFPELCO—P OFF ON OFF OFF OFF OFF六位码波特率设置：1 2 3 4 5 62400 OFF OFF OFF OFF ON OFF4800 OFF OFF OFF OFF OFF ON9600 OFF OFF OFF OFF ON ON三位码摄象机拨码设置：1 2 3索尼OFF OFF OFF日立ON OFF OFFLD ON ON OFF三星ON ON ON调用预置位功能：32调用第一条轨迹（1到16预置点）52 调用第二条轨迹（17到31预置点）设置线扫轨迹：51设置线扫终点52设置线扫起点51调用51起动线扫8调用8号进入菜单彩富球机拨码说明通讯协议、波特率设置对照表。

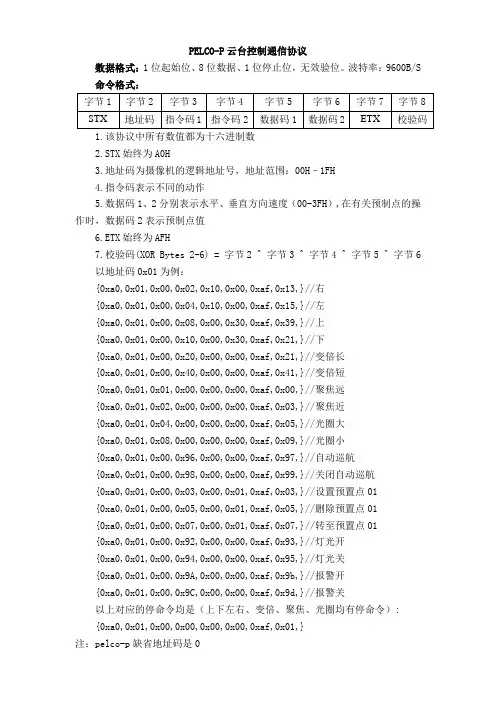

PELCO-P云台控制通信协议数据格式：1位起始位、8位数据、1位停止位，无效验位。
波特率：9600B/S 命令格式：字节1 字节2 字节3 字节4 字节5 字节6 字节7 字节8 STX 地址码指令码1 指令码2 数据码1 数据码2 ETX 校验码1.该协议中所有数值都为十六进制数2.STX始终为A0H3.地址码为摄像机的逻辑地址号，地址范围：00H–1FH4.指令码表示不同的动作5.数据码1、2分别表示水平、垂直方向速度（00-3FH）,在有关预制点的操作时，数据码2表示预制点值6.ETX始终为AFH7.校验码(XOR Bytes 2-6) = 字节2 ^ 字节3 ^ 字节4 ^ 字节5 ^ 字节6以地址码0x01为例：{0xa0,0x01,0x00,0x02,0x10,0x00,0xaf,0x13,}//右{0xa0,0x01,0x00,0x04,0x10,0x00,0xaf,0x15,}//左{0xa0,0x01,0x00,0x08,0x00,0x30,0xaf,0x39,}//上{0xa0,0x01,0x00,0x10,0x00,0x30,0xaf,0x21,}//下{0xa0,0x01,0x00,0x20,0x00,0x00,0xaf,0x21,}//变倍长{0xa0,0x01,0x00,0x40,0x00,0x00,0xaf,0x41,}//变倍短{0xa0,0x01,0x01,0x00,0x00,0x00,0xaf,0x00,}//聚焦远{0xa0,0x01,0x02,0x00,0x00,0x00,0xaf,0x03,}//聚焦近{0xa0,0x01,0x04,0x00,0x00,0x00,0xaf,0x05,}//光圈大{0xa0,0x01,0x08,0x00,0x00,0x00,0xaf,0x09,}//光圈小{0xa0,0x01,0x00,0x96,0x00,0x00,0xaf,0x97,}//自动巡航{0xa0,0x01,0x00,0x98,0x00,0x00,0xaf,0x99,}//关闭自动巡航{0xa0,0x01,0x00,0x03,0x00,0x01,0xaf,0x03,}//设置预置点01{0xa0,0x01,0x00,0x05,0x00,0x01,0xaf,0x05,}//删除预置点01{0xa0,0x01,0x00,0x07,0x00,0x01,0xaf,0x07,}//转至预置点01{0xa0,0x01,0x00,0x92,0x00,0x00,0xaf,0x93,}//灯光开{0xa0,0x01,0x00,0x94,0x00,0x00,0xaf,0x95,}//灯光关{0xa0,0x01,0x00,0x9A,0x00,0x00,0xaf,0x9b,}//报警开{0xa0,0x01,0x00,0x9C,0x00,0x00,0xaf,0x9d,}//报警关以上对应的停命令均是（上下左右、变倍、聚焦、光圈均有停命令）:{0xa0,0x01,0x00,0x00,0x00,0x00,0xaf,0x01,}注：pelco-p缺省地址码是0。
中文版USER MANUALC HINESE内置解码板云台目录一、技朮参数 (1)二、系统概述 (1)三、云台 (2)四、镜头及其电源 (4)五、摄像机电源 (4)六、终端电阻 (5)七、指示灯 (5)八、拨码开关 (5)5．地址码与开关的设置 (5)9、协议开关 (10)九、安装调试 (14)十、常见问题及排除 (15)十一、解码器板接线示意图见封底一技术参数工作电压：AC 24V±10%、50HZ/60HZ。
工作电流：输入交流1850MA（含云台电流）。
环境温度：全天候、- 30℃－＋70℃、相对湿度90%RH。
镜头电压：DC 12V和DC6V、电流200MA；DC6V/DC12V通过板上跳线帽选择。
镜头控制：光圈、聚焦、变倍。
云台电压：AC 24V/1000MA、云台控制：上、下、左、右、自动（左上、左下、右上、右下）。
摄像机电源：DC 12V/500MA。
通信接口：标准RS－485；自带120欧终端电阻。
支持协议：多种常用协议，可为用户定制协议。
地址数量：64个地址，可扩充（加设备）。
板尺寸：80X90（mm）。
二系统概述：1．解码器是与监控系统配套使用的一种前端控制设备，可控制球机、室内外交流24V云台、电动三1可变（电压为6V或12V）镜头；提供摄像机电源等。
2．使用通用的RS－485通讯接口；兼容多种常用的控制协议；自带120欧匹配电阻。
3．可提供稳定的12V直流电源（500MA）供摄像机及红外灯使用。
4．具有超强的防雷、抗死机性能，性价比极高，适用于各款数字硬盘录像系统、矩阵系统、键盘、PC 控制等设备。
三．云台：1．可控制云台的种类：可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行，支持左上、左下、右上、右下；室内外水平云台的左、右和自动运行。
2．云台电压：本机支持24 V的交流云台，不支持“AC220V”的云台。

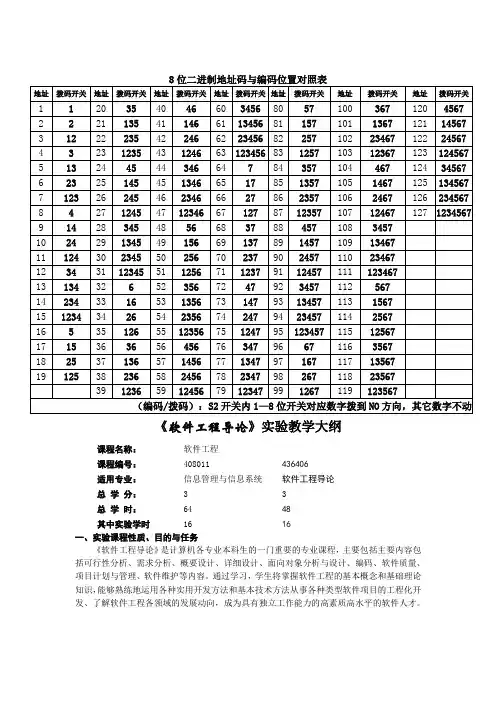

《软件工程导论》实验教学大纲课程名称：软件工程课程编号：408011436406适用专业：信息管理与信息系统软件工程导论总学分：33总学时：6448其中实验学时1616一、实验课程性质、目的与任务《软件工程导论》是计算机各专业本科生的一门重要的专业课程，主要包括主要内容包括可行性分析、需求分析、概要设计、详细设计、面向对象分析与设计、编码、软件质量、项目计划与管理、软件维护等内容。
通过学习，学生将掌握软件工程的基本概念和基础理论知识，能够熟练地运用各种实用开发方法和基本技术方法从事各种类型软件项目的工程化开发、了解软件工程各领域的发展动向，成为具有独立工作能力的高素质高水平的软件人才。
按该课程的特点，实验内容包括软件开发的两大方法学的专题训练，即结构化（生命周期学）的方法学和面向对象的方法学，通过对一个简单项目，要求学生利用结构化软件开发技术或面向对象的软件开发技术完成对该项目的开发。
通过本实验课程，应达到以下几个教学目的1.进一步了解和掌握软件工程原理，提高对实际项目的分析和设计能力；2.熟悉和基本掌握软件工程方法学、软件开发的过程；3.掌握文档资料的编写格式及规范，全面领会和贯通所学习的理论知识；4.培养学生综合运用所学课程知识，分析解决问题的能力；5.培养学生理论联系实际作风，实事求是，严肃认真的科学态度和良好的工作作风，为今后从事科学研究工作打下基础。
二、实验教学基本要求采取学生单独分组实验，教师临场指导的实验方式，在计算机上通过编程进行实验。
完成对每个知识点知识验证和设计完成规定的实验内容，能运用所学根据算法思想独立设计程序。
要求掌握流行操作系统的基本使用与管理操作，并学会用高级程序设计语言设计有关进程创建、进程调度、进程通信、死锁以及存储管理、设备管理、文件管理等主要算法的模拟程序。
上机实验要求：1、做好实验预习，编写源代码。
2、认真撰写实验报告。
实验报告应包括以下内容：实验项目名称；算法分析；程序清单；运行结果；对运行情况所作的分析以及本次调试程序所取得的经验，如果程序未能通过，应分析其原因。
云台地址码、波特率、协议拨码设置说明恒速球地址、协议、波特率等设置恒速球内置解码板，通过解码板对地址、协议、波特率的设置，实现对恒速球的云台和摄像机的镜头控制。
1、地址设置8位拨码开关（见下图）的1-6位用于恒速球的地址码设置，可在1〜63范围内进行地址编码，每个恒速球的地址码应与硬盘录像机或矩阵或控制键盘的地址码一致，才能实现控制。
用于设置地址码6位拨码开关采用2进制，每位拨至ON时值为1，拨至OFF时值为0,详见表2。
KODICOM卡硬盘录像机KRE-301协议，上海诚丰硬盘录像机PRLCO-D RM110协议地址采用16进制，与其它地址采用十进制不同，故地址首先需转换为十进制，拔码开关如表3表3 : 16进制地址与拨码开关对应表请按自己定义好的恒速球地址，按照表2或表3完成拨码开关的设置。
2、波特率设置8位拨码开关（见上图）的7、8位用于恒速球的地址码设置，可设置的波特率为1200BPS 2400BPS 480 OBPS 9600BPS每位拨至ON时值为1，拨至OFF时值为0,波特率与拨码开关对应见表4。
表4 :波特率与拨码开关对应表请根据控制恒速球设备所采用的通信波特率按照表4完成拨码开关的设置。
3、协议设置6位拨码开关的1 , 2, 3, 4位（见上图）用于设置协议类型，内置解码板提供下表5所列的协议，也可按用户要求将其它写入其它的协议。
表5 :拨码开关与协议对应表本解码器通常提供以上14种协议，但可根据用户需要提供更多协议。
可提供协议有：与矩阵通讯协议：SAMSUNG AD AB达拉斯、红苹果、科力矩阵、天大天财矩阵、派尔高矩阵、银信矩阵、LP矩阵。
与硬盘录像机通讯协议：录林王嵌入式、凯创嵌入式、DM嵌入式、海康威视嵌入式、KCL（三洋）、YAAN SAMSUNG KIDICOM-SX硬盘录像机使用协议与波特率参照表见表6。
与键盘通讯协议：维多键盘、PWT键盘、三星键盘、YAAN。
表6 :硬盘录像机使用协议与波特率参照表请根据控制恒速球的设备（如矩阵、硬盘录像机、键盘）所采用的协议来选择合适的通讯协议。

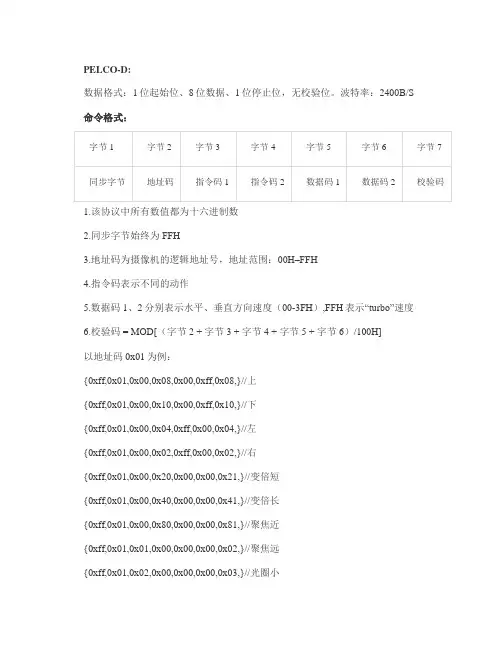

PELCO-D:数据格式：1位起始位、8位数据、1位停止位，无校验位。
波特率：2400B/S 命令格式：1.该协议中所有数值都为十六进制数2.同步字节始终为FFH3.地址码为摄像机的逻辑地址号，地址范围：00H–FFH4.指令码表示不同的动作5.数据码1、2分别表示水平、垂直方向速度（00-3FH）,FFH表示“turbo”速度6.校验码 = MOD[（字节2 + 字节3 + 字节4 + 字节5 + 字节6）/100H]以地址码0x01为例：{0xff,0x01,0x00,0x08,0x00,0xff,0x08,}//上{0xff,0x01,0x00,0x10,0x00,0xff,0x10,}//下{0xff,0x01,0x00,0x04,0xff,0x00,0x04,}//左{0xff,0x01,0x00,0x02,0xff,0x00,0x02,}//右{0xff,0x01,0x00,0x20,0x00,0x00,0x21,}//变倍短{0xff,0x01,0x00,0x40,0x00,0x00,0x41,}//变倍长{0xff,0x01,0x00,0x80,0x00,0x00,0x81,}//聚焦近{0xff,0x01,0x01,0x00,0x00,0x00,0x02,}//聚焦远{0xff,0x01,0x02,0x00,0x00,0x00,0x03,}//光圈小{0xff,0x01,0x04,0x00,0x00,0x00,0x05,}//光圈大{0xff,0x01,0x00,0x0b,0x00,0x01,0x0d,}//灯光关{0xff,0x01,0x00,0x09,0x00,0x01,0x0b,}//灯光开{0xff,0x01,0x00,0x07,0x00,0x01,0x09,}//转至预置点001{0xff,0x01,0x00,0x03,0x00,0x01,0x05,}//设置预置点001{0xff,0x01,0x00,0x05,0x00,0x01,0x07,}//删除预置点001以上对应的停命令均是:{0xff,0x01,0x00,0x00,0x00,0x00,0x01,}//停命令PELCO-P:数据格式：1位起始位、8位数据、1位停止位，无校验位。
云台地址码、波特率、协议拨码设置说明。
恒速球地址、协议、波特率等设置恒速球内置解码板,通过解码板对地址、协议、波特率的设置,实现对恒速球的云台与摄像机的镜头控制。
１、地址设置8位拨码开关(见下图)的1-6位用于恒速球的地址码设置,可在1～63范围内进行地址编码 ,每个恒速球的地址码应与硬盘录像机或矩阵或控制键盘的地址码一致,才能实现控制。
用于设置地址码6位拨码开关采用2进制,每位拨至ON时值为1,拨至OFF时值为0,详见表2。
表2:地址编码与拨码开关对应表KODICOM卡硬盘录像机KRE-301协议,上海诚丰硬盘录像机PRLCO-D,RM110协议地址采用16进制,与其它地址采用十进制不同,故地址首先需转换为十进制,拔码开关如表3表3:16进制地址与拨码开关对应表请按自己定义好的恒速球地址,按照表2或表3完成拨码开关的设置。
２、波特率设置8位拨码开关(见上图)的7、8位用于恒速球的地址码设置,可设置的波特率为1200BPS、2400BPS、4800BP S、9600BPS。
每位拨至ON时值为1,拨至OFF时值为0,波特率与拨码开关对应见表4。
表4:波特率与拨码开关对应表请根据控制恒速球设备所采用的通信波特率按照表4完成拨码开关的设置。
３、协议设置6位拨码开关的1,2,3,4位(见上图)用于设置协议类型,内置解码板提供下表5所列的协议,也可按用户要求将其它写入其它的协议。
表5:拨码开关与协议对应表本解码器通常提供以上14种协议,但可根据用户需要提供更多协议。
可提供协议有:与矩阵通讯协议: SAMSUNG、AD、AB、达拉斯、红苹果、科力矩阵、天大天财矩阵、派尔高矩阵、银信矩阵、LP矩阵。
与硬盘录像机通讯协议:录林王嵌入式、凯创嵌入式、DM嵌入式、海康威视嵌入式、KCL(三洋)、YAAN、 S AMSUNG、 KIDICOM-SX硬盘录像机使用协议与波特率参照表见表6。
与键盘通讯协议:维多键盘、PWT键盘、三星键盘、YAAN 。

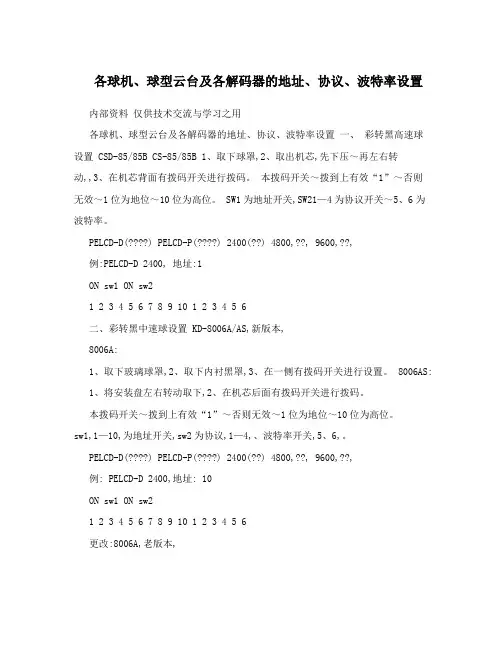

各球机、球型云台及各解码器的地址、协议、波特率设置内部资料仅供技术交流与学习之用各球机、球型云台及各解码器的地址、协议、波特率设置一、彩转黑高速球设置 CSD-85/85B CS-85/85B 1、取下球罩,2、取出机芯,先下压～再左右转动,,3、在机芯背面有拨码开关进行拨码。
本拨码开关～拨到上有效“1”～否则无效～1位为地位～10位为高位。
SW1为地址开关,SW21—4为协议开关～5、6为波特率。
PELCD-D(????) PELCD-P(????) 2400(??) 4800,??, 9600,??,例:PELCD-D 2400, 地址:1ON sw1 ON sw21 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6二、彩转黑中速球设置 KD-8006A/AS,新版本,8006A:1、取下玻璃球罩,2、取下内衬黑罩,3、在一侧有拨码开关进行设置。
8006AS:1、将安装盘左右转动取下,2、在机芯后面有拨码开关进行拨码。
本拨码开关～拨到上有效“1”～否则无效～1位为地位～10位为高位。
sw1,1—10,为地址开关,sw2为协议,1—4,、波特率开关,5、6,。
PELCD-D(????) PELCD-P(????) 2400(??) 4800,??, 9600,??,例: PELCD-D 2400,地址: 10ON sw1 ON sw21 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6更改:8006A,老版本,1、取下玻璃球罩,2、取下内衬黑罩,3、在一侧有拨码开关进行设置。
本拨码开关～拨到上有效“1”～否则无效～1位为地位～10位为高位。
sw1,1—10,为地址开关,sw2为协议,1—4,、波特率开关,5、6,。
PELCD-D(????) PELCD-P(????) 2400(??) 4800,??, 9600,??, 三、红外高中速球设置 KD-8007H/A/T/C 1、在球机一侧有一长条盖板～并拧掉螺丝取下盖板,2、进行拨码:本拨码开关～拨到上有效“1”～否则无效～1位为地位～8位为高位～9-10位备用。
云台地址码、波特率、协议拨码设置说明。
恒速球地址、协议、波特率等设置恒速球内置解码板，通过解码板对地址、协议、波特率的设置，实现对恒速球的云台和摄像机的镜头控制。
１、地址设置8位拨码开关（见下图）的1-6位用于恒速球的地址码设置，可在1～63范围内进行地址编码，每个恒速球的地址码应与硬盘录像机或矩阵或控制键盘的地址码一致，才能实现控制。
用于设置地址码6位拨码开关采用2进制，每位拨至ON时值为1，拨至OFF时值为0，详见表2。
表2：地址编码与拨码开关对应表KODICOM卡硬盘录像机KRE-301协议，上海诚丰硬盘录像机PRLCO-D，RM110协议地址采用16进制，与其它地址采用十进制不同，故地址首先需转换为十进制，拔码开关如表3表3：16进制地址与拨码开关对应表请按自己定义好的恒速球地址，按照表2或表3完成拨码开关的设置。
２、波特率设置8位拨码开关（见上图）的7、8位用于恒速球的地址码设置，可设置的波特率为1200BPS、2400BPS、480 0BPS、9600BPS。
每位拨至ON时值为1，拨至OFF时值为0，波特率与拨码开关对应见表4。
表4：波特率与拨码开关对应表请根据控制恒速球设备所采用的通信波特率按照表4完成拨码开关的设置。
３、协议设置6位拨码开关的1，2，3，4位（见上图）用于设置协议类型，内置解码板提供下表5所列的协议，也可按用户要求将其它写入其它的协议。
表5：拨码开关与协议对应表本解码器通常提供以上14种协议，但可根据用户需要提供更多协议。
可提供协议有：与矩阵通讯协议： SAMSUNG、AD、AB、达拉斯、红苹果、科力矩阵、天大天财矩阵、派尔高矩阵、银信矩阵、LP矩阵。
与硬盘录像机通讯协议：录林王嵌入式、凯创嵌入式、DM嵌入式、海康威视嵌入式、KCL(三洋)、YAAN、SAMSUNG、 KIDICOM-SX硬盘录像机使用协议与波特率参照表见表6。
与键盘通讯协议：维多键盘、PWT键盘、三星键盘、YAAN 。
