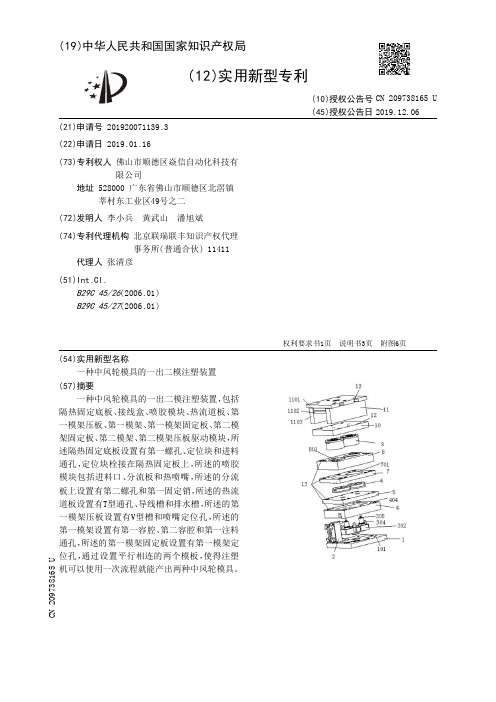

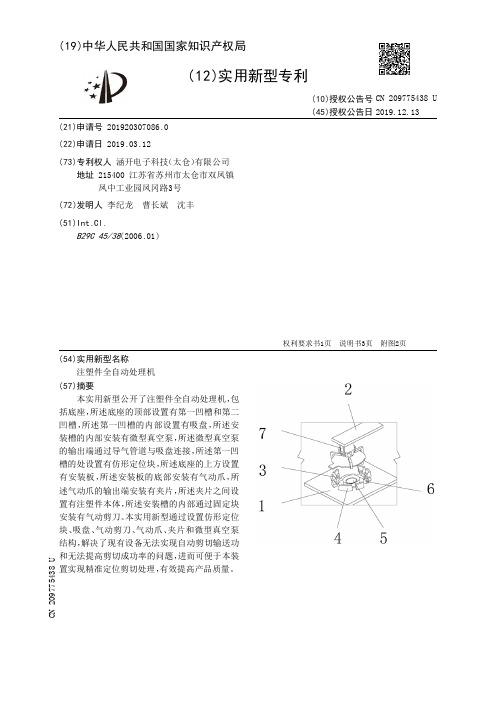

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920307086.0(22)申请日 2019.03.12(73)专利权人 涵开电子科技（太仓）有限公司地址 215400 江苏省苏州市太仓市双凤镇凤中工业园凤冈路3号(72)发明人 李纪龙　曹长斌　沈丰　(51)Int.Cl.B29C 45/38(2006.01)(54)实用新型名称注塑件全自动处理机(57)摘要本实用新型公开了注塑件全自动处理机，包括底座，所述底座的顶部设置有第一凹槽和第二凹槽，所述第一凹槽的内部设置有吸盘，所述安装槽的内部安装有微型真空泵，所述微型真空泵的输出端通过导气管道与吸盘连接，所述第一凹槽的处设置有仿形定位块，所述底座的上方设置有安装板，所述安装板的底部安装有气动爪，所述气动爪的输出端安装有夹片，所述夹片之间设置有注塑件本体，所述安装槽的内部通过固定块安装有气动剪刀。

本实用新型通过设置仿形定位块、吸盘、气动剪刀、气动爪、夹片和微型真空泵结构，解决了现有设备无法实现自动剪切输送功和无法提高剪切成功率的问题，进而可便于本装置实现精准定位剪切处理，有效提高产品质量。

权利要求书1页 说明书3页 附图2页CN 209775438 U 2019.12.13C N 209775438U权　利　要　求　书1/1页CN 209775438 U1.注塑件全自动处理机，包括底座(1)，其特征在于：所述底座(1)的底部设置有安装槽(10)，所述底座(1)的顶部设置有第一凹槽(3)和第二凹槽(14)，所述第一凹槽(3)的内部设置有吸盘(5)，所述安装槽(10)的内部安装有微型真空泵(11)，所述微型真空泵(11)的输出端通过导气管道(12)与吸盘(5)连接，所述第一凹槽(3)的处设置有仿形定位块(4)，所述底座(1)的上方设置有安装板(2)，所述安装板(2)的底部安装有气动爪(7)，所述气动爪(7)的输出端安装有夹片(8)，所述夹片(8)之间设置有注塑件本体(9)，所述安装槽(10)的内部通过固定块(13)安装有气动剪刀(6)。

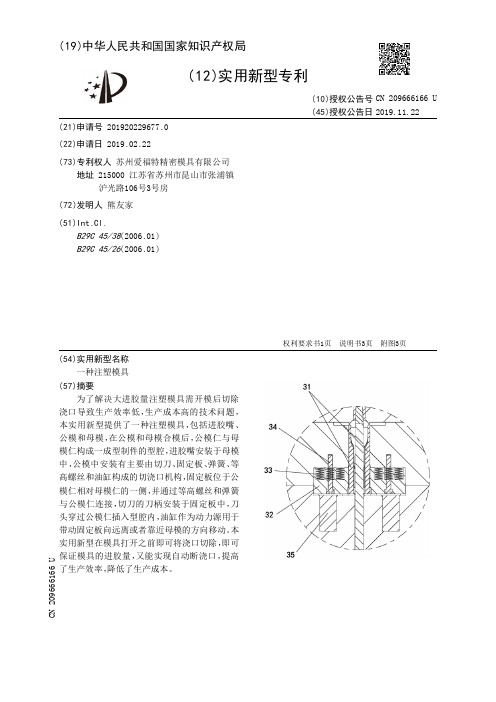

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920229677.0(22)申请日 2019.02.22(73)专利权人 苏州爱福特精密模具有限公司地址 215000 江苏省苏州市昆山市张浦镇沪光路106号3号房(72)发明人 熊友家　(51)Int.Cl.B29C 45/38(2006.01)B29C 45/26(2006.01)(54)实用新型名称一种注塑模具(57)摘要为了解决大进胶量注塑模具需开模后切除浇口导致生产效率低，生产成本高的技术问题，本实用新型提供了一种注塑模具，包括进胶嘴、公模和母模，在公模和母模合模后，公模仁与母模仁构成一成型制件的型腔，进胶嘴安装于母模中，公模中安装有主要由切刀、固定板、弹簧、等高螺丝和油缸构成的切浇口机构，固定板位于公模仁相对母模仁的一侧，并通过等高螺丝和弹簧与公模仁连接，切刀的刀柄安装于固定板中，刀头穿过公模仁插入型腔内，油缸作为动力源用于带动固定板向远离或者靠近母模的方向移动。

本实用新型在模具打开之前即可将浇口切除，即可保证模具的进胶量，又能实现自动断浇口，提高了生产效率，降低了生产成本。

权利要求书1页 说明书3页 附图3页CN 209666166 U 2019.11.22C N 209666166U权　利　要　求　书1/1页CN 209666166 U1.一种注塑模具，包括进胶嘴(10)、公模和母模，在所述公模和母模合模后，公模仁(20)与母模仁(30)构成一成型制件的型腔，所述进胶嘴(10)安装于所述母模中，其特征在于，所述公模中安装有主要由切刀(31)、固定板(32)、弹簧(33)、等高螺丝(34)和油缸(35)构成的切浇口机构，所述固定板(32)位于所述公模仁(20)相对所述母模仁(30)的一侧，并通过所述等高螺丝(34)和弹簧(33)与所述公模仁(20)连接，所述切刀(31)的刀柄安装于所述固定板(32)中，刀头穿过所述公模仁(20)插入所述型腔内，所述油缸(35)作为动力源用于带动固定板(32)向靠近母模的方向移动。

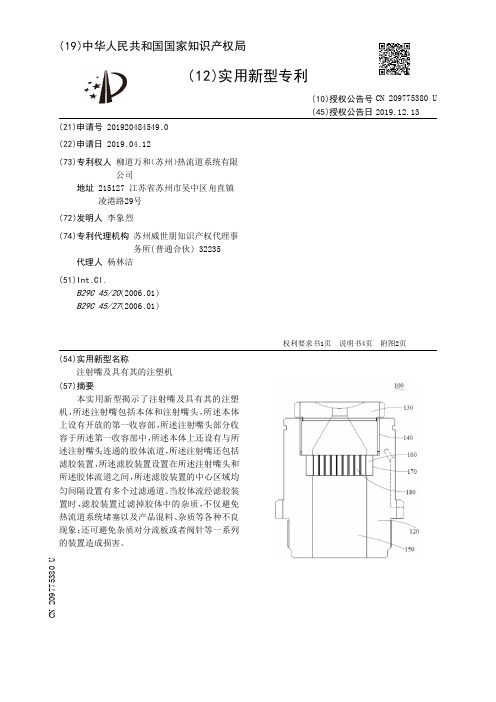

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484549.0(22)申请日 2019.04.12(73)专利权人 柳道万和（苏州）热流道系统有限公司地址 215127 江苏省苏州市吴中区甪直镇凌港路29号(72)发明人 李象烈　(74)专利代理机构 苏州威世朋知识产权代理事务所(普通合伙) 32235代理人 杨林洁(51)Int.Cl.B29C 45/20(2006.01)B29C 45/27(2006.01)(54)实用新型名称注射嘴及具有其的注塑机(57)摘要本实用新型揭示了注射嘴及具有其的注塑机，所述注射嘴包括本体和注射嘴头，所述本体上设有开放的第一收容部，所述注射嘴头部分收容于所述第一收容部中，所述本体上还设有与所述注射嘴头连通的胶体流道，所述注射嘴还包括滤胶装置，所述滤胶装置设置在所述注射嘴头和所述胶体流道之间，所述滤胶装置的中心区域均匀间隔设置有多个过滤通道。

当胶体流经滤胶装置时，滤胶装置过滤掉胶体中的杂质，不仅避免热流道系统堵塞以及产品混料、杂质等各种不良现象；还可避免杂质对分流板或者阀针等一系列的装置造成损害。

权利要求书1页 说明书4页 附图2页CN 209775380 U 2019.12.13C N 209775380U权　利　要　求　书1/1页CN 209775380 U1.一种注射嘴，包括本体和注射嘴头，所述本体上设有开放的第一收容部，所述注射嘴头部分收容于所述第一收容部中，所述本体上还设有与所述注射嘴头连通的胶体流道，其特征在于：所述注射嘴还包括滤胶装置，所述滤胶装置设置在所述注射嘴头和所述胶体流道之间，所述滤胶装置的中心区域均匀间隔设置有多个过滤通道。

2.如权利要求1所述的注射嘴，其特征在于：所述本体上设有与所述第一收容部连通的第二收容部，所述第二收容部设置在所述第一收容部和所述胶体流道之间，所述滤胶装置收容于第二收容部中。

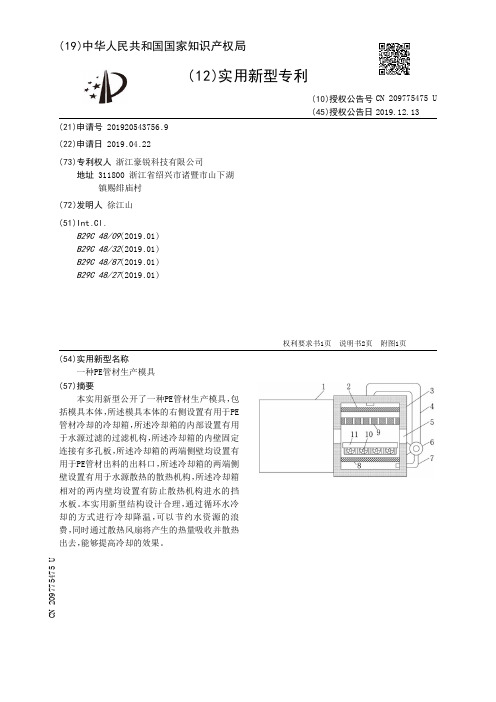

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920543756.9(22)申请日 2019.04.22(73)专利权人 浙江豪锐科技有限公司地址 311800 浙江省绍兴市诸暨市山下湖镇赐绯庙村(72)发明人 徐江山　(51)Int.Cl.B29C 48/09(2019.01)B29C 48/32(2019.01)B29C 48/87(2019.01)B29C 48/27(2019.01)(54)实用新型名称一种PE管材生产模具(57)摘要本实用新型公开了一种PE管材生产模具，包括模具本体，所述模具本体的右侧设置有用于PE管材冷却的冷却箱，所述冷却箱的内部设置有用于水源过滤的过滤机构，所述冷却箱的内壁固定连接有多孔板，所述冷却箱的两端侧壁均设置有用于PE管材出料的出料口，所述冷却箱的两端侧壁设置有用于水源散热的散热机构，所述冷却箱相对的两内壁均设置有防止散热机构进水的挡水板。

本实用新型结构设计合理，通过循环水冷却的方式进行冷却降温，可以节约水资源的浪费，同时通过散热风扇将产生的热量吸收并散热出去，能够提高冷却的效果。

权利要求书1页 说明书2页 附图1页CN 209775475 U 2019.12.13C N 209775475U权　利　要　求　书1/1页CN 209775475 U1.一种PE管材生产模具，包括模具本体(1)，其特征在于，所述模具本体(1)的右侧设置有用于PE管材冷却的冷却箱(3)，所述冷却箱(3)的内部设置有用于水源过滤的过滤机构，所述冷却箱(3)的内壁固定连接有多孔板(9)，所述冷却箱(3)的两端侧壁均设置有用于PE 管材出料的出料口(5)，所述冷却箱(3)的两端侧壁设置有用于水源散热的散热机构，所述冷却箱(3)相对的两内壁均设置有防止散热机构进水的挡水板(11)，所述冷却箱(3)上设置有PE管材冷却的供水机构。

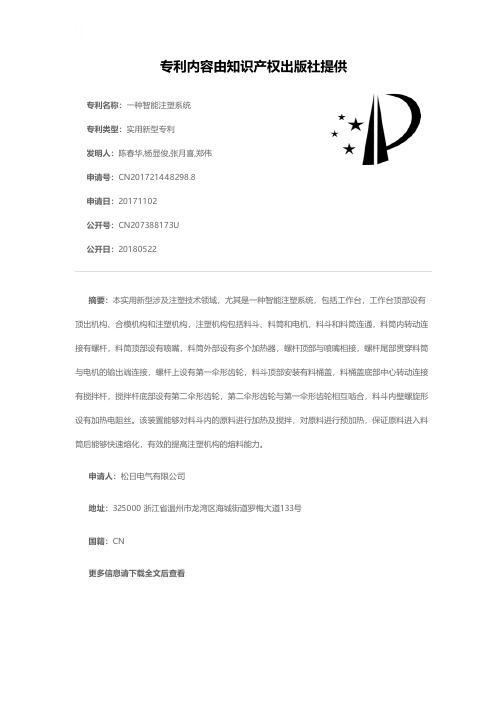

专利名称：一种智能注塑系统
专利类型：实用新型专利
发明人：陈春华,杨显俊,张月喜,郑伟申请号：CN201721448298.8
申请日：20171102
公开号：CN207388173U
公开日：
20180522
专利内容由知识产权出版社提供
摘要：本实用新型涉及注塑技术领域，尤其是一种智能注塑系统，包括工作台，工作台顶部设有顶出机构、合模机构和注塑机构，注塑机构包括料斗、料筒和电机，料斗和料筒连通，料筒内转动连接有螺杆，料筒顶部设有喷嘴，料筒外部设有多个加热器，螺杆顶部与喷嘴相接，螺杆尾部贯穿料筒与电机的输出端连接，螺杆上设有第一伞形齿轮，料斗顶部安装有料桶盖，料桶盖底部中心转动连接有搅拌杆，搅拌杆底部设有第二伞形齿轮，第二伞形齿轮与第一伞形齿轮相互啮合，料斗内壁螺旋形设有加热电阻丝。

该装置能够对料斗内的原料进行加热及搅拌，对原料进行预加热，保证原料进入料筒后能够快速熔化，有效的提高注塑机构的熔料能力。

申请人：松日电气有限公司
地址：325000 浙江省温州市龙湾区海城街道罗梅大道133号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种注塑模具的浇注系统专利类型：实用新型专利
发明人：刘正平
申请号：CN201320597792.6
申请日：20130926
公开号：CN203567070U
公开日：
20140430
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种注塑模具的浇注系统，属于机械技术领域。

它解决了现有的浇注系统形成的塑件外观质量差问题。

本注塑模具的浇注系统包括定模座板、定模板、型芯、型腔，定模板内设置有浇口套，定模座板上设有用于定位浇口套的定位环，浇口套的出料口伸入模具的型芯与型腔之间，型芯与型腔的分型面处形成弧形的冷料穴，型芯上设有下潜的分流道，分流道一侧与冷料穴相通，另一侧通过型芯上的设置的导流机构流入型腔内。

本注塑模具的浇注系统，用开模时的剪切力使得塑件与浇注系统凝料进行分离，简化工件脱模时的工序；模腔内设置冷料穴，储存注塑间隔期间喷嘴产生的冷凝料头和熔体流动的前锋冷料，提高塑件的质量。

申请人：浙江工商职业技术学院
地址：315016 浙江省宁波市海曙区机场路1988号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种注塑系统
专利类型：发明专利
发明人：潘安明,陈怀迎,方修龙,唐国华,王伟,陈密,徐建文申请号：CN201811260206.2
申请日：20181026
公开号：CN109366903A
公开日：
20190222
专利内容由知识产权出版社提供
摘要：本发明公开了一种注塑系统，包括：联动部件、卡针机构以及侧抽芯机构。

其中，卡针机构安装在联动部件上，具有用于夹持嵌件的夹持腔体；侧抽芯机构受联动部件的带动相对于模架在合模位置与开模位置之间可滑动设置且供型芯安装；驱动机构驱动联动部件相对于模架滑动，以带动侧抽芯机构在由开模位置向合模位置滑动的合模过程中与卡针机构相对固定且同步滑动的第一状态和由合模位置向开模位置滑动的开模过程中在开模位置处与卡针机构分离的第二状态之间转换。

通过联动部件的设置即可仅通过一组驱动机构同时驱动卡针机构以及侧抽芯机构进行关联动作，避免操作误差而导致的注塑成品率下降的问题的出现，提高注塑成品件的产出率。

申请人：合兴汽车电子股份有限公司
地址：325608 浙江省温州市乐清市虹桥镇幸福东路1098号
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：张乐乐
更多信息请下载全文后查看。

专利名称：一种全自动注塑供料系统专利类型：实用新型专利
发明人：曹培均
申请号：CN201621452342.8
申请日：20161228
公开号：CN206351524U
公开日：
20170725
专利内容由知识产权出版社提供
摘要：一种全自动注塑供料系统，具有主控箱，主控箱通过电信号分别连接控制风机、集尘装置、注塑机料斗、注塑机、干燥机、干燥机料斗、储料装置、吸料装置，注塑机的顶部设有注塑机料斗，注塑机料斗分别通过管道连接集尘装置和干燥机，干燥机的顶部设有干燥机料斗，干燥机料斗分别通过管道连接储料装置和吸料装置，通过主控箱全自动化的控制原料的干燥、集尘和输送，减少了人力成本，降低了劳动强度，提高工作效率，改善了作业中的扬尘情况，保护了工人的作业环境环境。

申请人：宜宾恒旭投资集团有限公司
地址：644104 四川省自贡市宜宾罗龙工业集中区
国籍：CN
代理机构：北京立成智业专利代理事务所(普通合伙)
代理人：邱琳
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920506200.2(22)申请日 2019.04.15(73)专利权人 安徽省盛亚源科技建材有限公司地址 231100 安徽省合肥市长丰县罗塘工业聚集区(72)发明人 宗志　(51)Int.Cl.B29C 48/32(2019.01)B29C 48/25(2019.01)(54)实用新型名称一种用于CPVC管材挤出模具(57)摘要本实用新型公开了一种用于CPVC管材挤出模具，包括模具主体、挤压部件和连接螺丝钉，模具主体的左侧固定连接有挤压部件，挤压部件的右侧顶端和底端贯穿连接有连接螺丝钉，挤压部件的中间部位贯穿连接有锥形分流架，固定机构的顶端活动连接有活动手柄，活动手柄的外侧嵌入连接有海绵防滑层，海绵防滑层能提高操作员对活动手柄抓握力，海绵防滑层为可吸收水分的海绵材料制成的，海绵防滑层能将操作员手上的汗液或水分进行吸收，海绵防滑层上的纹路能增加操作员的手与活动手柄接触的摩擦力，避免操作员接触防滑手柄时，因手滑而使活动手柄不能向上移动，海绵防滑层与活动手柄嵌入连接，可以进行更换，有效保证了用于CPVC管材挤出模具的卫生与整洁性。
