110kv线路更换架空地线更换工程施工组织、安全、技术措施批准：审核：编制：XXXX电力工程有限责任公司XXX年XX月XX日1、工程概况：1.1合同名称：110kv金隆线路地线更换工程合同编号：1.2建设单位：XXX供电公司设计单位：XXX电力咨询设计有限公司施工单位：XXXXX电力工程公司1.3线路概况：因金隆地线严重腐蚀，急需更换。
本工程为自110kv金隆变电所出线后，左转经铜山村27＃杆的双回线路更换架空地线及相应金具工程。
全长计2.7km，转角9次，使用自杆塔20基，沿线跨越电力线、公路，铁路，房屋等较多；地上下管网复杂，杆塔类型多，工程工期紧，施工难度大。
1.4主要部件使用情况：1.4.1本工程直线塔用FXBW4-110/70复合绝缘子单/双联成串。
耐张采用8片XWP2-70陶瓷绝缘子，双联成串，变电所进出线孤立挡为8片单联成串。
1.4.2基础砼强度台阶基础为C15，桩基基础为C25保护帽强度为C10。
1.4.3导线采用LGJX-240/30稀土钢芯铝绞线。
1.4.4地线采用GJX-50稀土钢绞线。
1.4.5主金具如下表主材运输可利用天桥南路及乡村小路进行大运输，运输情况较差。
2、施工方案及施工组织：2.1施工方案2.1.1因本工程总量不大，所以施工不考虑分段，主要以交叉跨越配合停电为主。
2.1.2施工流程为；施工准备—地线更换---附件工程。
2.1.3地线更换应停电进行，若不能保证交叉跨越线路停电的应搭设跨越架。
2.1.4安装施工计划投入4个施工队约160人。
2.2施工组织2.2.1本工程不设立现场办公机构，现场施工人员可临时租用农民住宅住居及用餐。
2.2.2组织机构设置工程总负责人：孙传成施工项目经理：XXX施工安全负责人：XXX施工负责人：XXX施工技术(质检)负责人：XXX停送电负责人：XXX民事处理小组：XXX、XXX、XXX3、施工现场布置及运输：3.1施工材料由汽车沿天桥南路及乡村小路运至各施工点附近临时堆放，再由人力运至各杆位。
110kv线路更换架空地线更换工程施工组织、安全、技术措施批准：审核：编制：XXXX电力工程有限责任公司XXX年XX月XX日1、工程概况：1.1合同名称：110kv金隆线路地线更换工程合同编号：1.2建设单位：XXX供电公司设计单位：XXX电力咨询设计有限公司施工单位：XXXXX电力工程公司1.3线路概况：因金隆地线严重腐蚀，急需更换。
本工程为自110kv金隆变电所出线后，左转经铜山村27＃杆的双回线路更换架空地线及相应金具工程。
全长计2.7km，转角9次，使用自杆塔20基，沿线跨越电力线、公路，铁路，房屋等较多；地上下管网复杂，杆塔类型多，工程工期紧，施工难度大。
1.4主要部件使用情况：1.4.1本工程直线塔用FXBW4-110/70复合绝缘子单/双联成串。
耐张采用8片XWP2-70陶瓷绝缘子，双联成串，变电所进出线孤立挡为8片单联成串。
1.4.2基础砼强度台阶基础为C15，桩基基础为C25保护帽强度为C10。
1.4.3导线采用LGJX-240/30稀土钢芯铝绞线。
1.4.4地线采用GJX-50稀土钢绞线。
1.4.5主金具如下表主材运输可利用天桥南路及乡村小路进行大运输，运输情况较差。
2、施工方案及施工组织：2.1施工方案2.1.1因本工程总量不大，所以施工不考虑分段，主要以交叉跨越配合停电为主。
2.1.2施工流程为；施工准备—地线更换---附件工程。
2.1.3地线更换应停电进行，若不能保证交叉跨越线路停电的应搭设跨越架。
2.1.4安装施工计划投入4个施工队约160人。
2.2施工组织2.2.1本工程不设立现场办公机构，现场施工人员可临时租用农民住宅住居及用餐。
2.2.2组织机构设置工程总负责人：孙传成施工项目经理：XXX施工安全负责人：XXX施工负责人：XXX施工技术(质检)负责人：XXX停送电负责人：XXX民事处理小组：XXX、XXX、XXX3、施工现场布置及运输：3.1施工材料由汽车沿天桥南路及乡村小路运至各施工点附近临时堆放，再由人力运至各杆位。

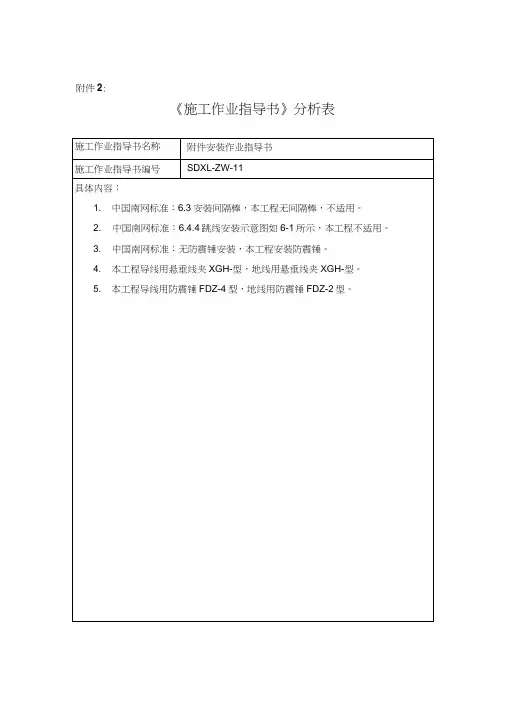

附件安装施工作业指导书批准:审核:编制:送变电工程公司二O一一年四月目录一、适用范围 (3)二、相关引用标准 (3)三、天气条件及作业现场要求 (3)四、作业人员 (3)五、主要设备及工器具 (3)六、作业程序及质量要求 (3)七、危险点分析及作业安全注意事项 (6)线路附件安装作业指导书一、适用范围本指导书适用于XXXXX110KV输电线路工程导地线附件安装作业。
二、相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。
《电业安全工作规程》（电力线路部分） DL409-91《110～500kV架空电力线路施工及验收规范》 GBJ 233-90《电力建设安全工作规程》（架空电力线路部分） DL5009·2—94三、天气条件及作业现场要求天气良好的白天，风力小于5级（10.7m/s）。
四、作业人员工作负责人1人，工作班成员7人，要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关施工安装技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。
五、主要设备及工器具参见附录A六、作业程序及质量要求七、危险点分析及作业安全注意事项1.各工器具连接组合要合适。
工器具满足荷载要求。
必须保证所用的工器具在定期试验周期内，不得超期使用2.杆塔上作业必须使用安全带及二道保护，安全带系在牢固的构件上，防止在端部脱出或被锋利物伤害。
系安全带后必须检查扣环是否扣牢。
在杆塔上作业转位时，不得失去安全带保护。
3.为防止物件意外脱落伤人，拉绳及留绳人员均应站在离开正下方一定距离。
4.上下传递物品要用绳索，严禁抛扔。
杆塔下作业人员不得在传递物品正下方逗留。
5.当与带电线路平行段较长时，线路存在有感应电，在平行段内加挂接地线，防止感应电伤人。
6.安全带及二道保护应系在横担主材上，安全带不够长时，应系在绝缘子串上。
编号:Q/BC-AZ-034 110kV线路停电更换架空地线线夹作业指导书
（范本）
编写: _________________ 年—月—日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本指导书适用于天津电力公司北辰供电分公司110kV线路停电更换架空地线线夹的停电检修作业。
2引用文件
国家电网公司电力安全工作规程(电力线路部分)
GBJ 233—90《110〜500kV架空电力线路施工及验收规范》
GBJ 50312—200《110〜500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110〜500kV架空送电线路设计技术规程》
DL/T 741 —2001《架空送电线路运行规程》
DL/T —2004《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110 ( 66) kV—500kV架空输电线路运行规范
国家电网公司110 ( 66) kV—500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3修前准备
1准备工作安排
2召开班前会
人员要求
工器具
材料
危险点分析
安全措施
作业分工
4作业程序
作业开工
作业内容及标准
竣工
5消缺记录
6验收总结
7指导书执行情况评估。
110KV送电线路新建工程导、地线展放施工作业指导书施工单位：电力集团有限公司二O一O年四月110KV送电线路新建工程导、地线展放施工作业指导书批准：日期：年月日审核: 日期: 年月日编制：日期：年月日施工单位:电力集团有限公司目录一、工程概况二、导地线展放前提条件三、架线工程的准备工作四、导地线的展放五、导地线的修补六、防振措施及跳线安装七、相序配合八、交叉跨越防护准备九、放紧线施工危险点预测及预控措施一、工程概况110KV新建工程，全线共11.7KM,新建杆塔46基,其中铁塔6基,混凝土电杆40基。
铁塔基础采用现浇钢筋混凝土基础，电杆采用预制底、拉盘基础。
本次工程全线铁塔型式为自立式铁塔，有4种塔型，即：ZM、JG1 、JG2 、DSN。
导线采用LGJ—240/30,地线一根采用LBGJ-50-20AC,另一根为OPGW复合光纤与导线配合使用。
导地线采用液压耐张线夹.全线共22个耐张段。
其中穿越500KV线路1次、穿越220KV线路1次、跨越35KV 线路1次、跨越10KV线路10次、跨越低压线路30次、跨越通信线路39次、跨越房屋4处、公路10次。
二、导地线展放的前提条件1、基础浇制后养护期必须达到28天，组塔后螺栓一次性紧固率达到95％，同时不得有差件，否则不予紧线。
2、混凝土电杆组立完毕，并经过中间检查验收。
3、紧线前导地线必须作导、地线拉力试验。
4、紧线前应对铁塔的倾斜率进行详细检测计算,若超过规范的铁塔应进行调整.又特别是转角塔的斜倾.5、紧线前：导地线的临时拉线,本工程各耐张段的临时拉线均采用挖地锚坑，其深度应根据地质,在1。
7～2。
4M之间,临时拉线的对地夹角不得大于心45°。
6、临时拉线的规格:本工程所采用的临时拉线用GJ－70或近似GJ－70的钢丝绳作临时拉线，二个不允许的是:不允许导地线临时拉线在同一个拉线位置受力；不允许临时拉单缠绕在横担的某一挂线点，前后挂点应受力均匀.确保横担不变形.三、架线工程的准备工作1、图纸部分（1)熟习机电安装及杆塔明细表等施工图纸。
停电更换架空地线耐张线夹作业指导书1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路停电更换架空地线耐张线夹作业。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB50233—2005110～500kV架空电力线路施工及验收规范DL409—91电业安全工作规程(电力线路部分)DL/T741—2001架空送电线路运行规程SDJ226一1987架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG10005-2004电气工作票技术规范(线路部分)Q/CSG21011-2009输电线路运行管理标准Q/CSG-EHV20201－2009超高压输电公司输电线路运行管理标准实施细则（试行）3作业准备3.1作业人员要求序号内容备注1熟悉《电业安全工作规程》（线路部分），并经考试合格。
2具备500kV线路更换地线耐张线夹检修方面的技能。
高空作业人员通过职业技能鉴定，并取得登高架设作业特种作业3操作证。
4绞磨操作及压接人员需经专门培训，取证合格。
5作业人员应具备：精神状态良好，无妨碍工作的病症。
穿戴合格劳动保护服装，作业人员个人安全用具齐全，且能做到6正确、安全使用。
3.2作业人员组织序号人员分工人数备注1 工作负责人 12 工作监护人 1 直线塔工作监护3 塔上作业人员4 直线塔地上电工2人，耐张塔塔上电工2人4 绞磨操作员 1相邻直线塔地面电工各2人，耐张塔地面电工35 地面作业人员7人3.3工具材料序号名称型号单位数量备注1 地线接地线组 22 绝缘手套付 23 无极绳Φ12 条 24 无极绳Φ16 条 25 传递滑车0.5T 个 26 方向滑车3T 个 37 传递绳Φ12 条 2 视塔高选配9 总牵引Φ16 条 1 视塔高选配10 卸扣3T 个 511 钢丝绳Φ16×100m 条 112 手板葫芦3T 个 2 耐张塔助收13 钢丝无极绳Φ14×1.5m 条 514 法兰螺丝个 615 角铁桩根 316 磅锤8磅把 117 卡线器3T 个 3 与架空地线型号相符18 绞磨机3T 台 119 液压机台 1序号名称型号单位数量备注20 压模套 121 发电机台 122 吊带3T×3m 根 223 架空地线30m 根 1 与架空地线型号相符24 地线直线压接管个 1 与架空地线型号相符25 地线耐张压接管个 1 与架空地线型号相符26 个人工具自备注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
110kV导地线架设作业指导书1 范围1.1 对导、地线架设全过程进行全面作业指导与质量监控，使其按有限公司质量管理体系进行运转，保证工程质量符合电力施工规范与工程质量检验评定标准要求。
1.2 适用于110kV等级送电线的导、地线架设。
2 规范性引用文件宁波出版社架空输电线路施工技术大全中国电力出版社输电线路施工GBJ 233-90 110～500kV架空电力线路施工与验收规范电力建设安规架空线路篇3 职责3.1 质检部门会同技术部门对铁塔进行全面检验，确定其能满足导地线架设所具备的各种条件；技术部门对施工人员进行技术交底。
3.2 试验人员提供绝缘子试验报告；耐张线夹、接线管液压拉力试验报告，杜绝不合格品用于本工程。
3.3 安全人员组织施工人员对《电力建设安规》中的有关部分进行学习，并行使安全检查监督职能。
3.4 测工根据技术部门提供的数据对弛度进行观测。
3.5 经过培训的压接工持证上岗，进行各种压接作业。
3.6 经过培训的电力工持证上岗，进行导、地线架设。
3.7 质检人员对施工全过程进行质量检查与监督。
4 作业指导4.1 临时拉线制安4.1.1 临时拉线应根据受力的大小选择合适的钢丝绳，并考虑安全系数，每根线均制安一条。
4.1.2 地锚选用铁路枕木，长度为1.2m。
4.1.3 单回路时，地线与中线合用—锚，边线一线—锚，双回路时，每回路上导线与地线合用一锚，中导线与下导线合用一锚。
4.1.4 每基耐张杆塔的两边导、地线架设完毕以后，临时拉线方可拆除。
4.2 越线架搭建4.2.1 一般越线架4.2.1.1 适用范围：铁路、公路、通信线。
4.2.1.2 选用材料：结实的杉木杆。
4.2.1.3 搭建时，立柱埋深不得小于0.5m，稍向被跨物外侧倾斜。
立柱间距定为2m，立柱埋好以后，进行横杆搭建，横杆与立柱之间用Ф4.0mm铁线绑扎，绑扎应牢固，绑扎股数不得少于4股。
一层横杆绑扎完后，几根立柱便成为一个整体，这时应进行撑杆搭建，撑杆埋深不得小于0.5m，撑杆与立柱之间用Ф4.0mm铁线绑扎，绑扎股数不得少于4股。
金山魏家山火焰沟110KV 输电线路工程施工方案及放线—作业指导书送电线路工程项目部(第一章概况一、范围１、本作业指导书适用于金台变-谢店牵引站变110KV输电线路架线工程的施工。
２、本作业指导书规定了导（地）线的放线方法，导（地）线的直线连接和耐张塔紧线方法，对张力放线中张力机和牵引机的锚固作了具体的规定，规定了本工程电气螺栓的穿向、导（地）线的紧线方法，对架线使用高空压接、平衡挂线施工工艺作了具体的规定，明确了张力架线时施工人员注意自身安全，注意工具设备安全。
３、OPGW光缆的架设详细见《OPGW光缆施工技术措施》。
二、引用标准及编制依据《110-500KV架空电力线路施工及验收规范》GB50233-2005《110-500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）《电力建设安全工作规程》第二部分：架空电力线路…《超高压架空输电线路张力架线施工工艺导则》《高压架空输电线路施工技术手册》（架线部分）《金台变-谢店牵引站变110KV输电线路工程总说明书及附图》《金台变-谢店牵引站变110KV输电线路工程杆塔明细表》金台变-谢店牵引站变110KV施工图会审会议纪要等设计图纸注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准三、线路概况１、金台变-谢店牵引站变110KV输电线路全长50KM。
２、额定电压/回路数：110KV/单回路。
导线型号：导线：LGJ-240/30钢芯铝绞线~地线：一根采用GJ-80镀锌钢绞线，另一根采用OPGW复合光缆。
３、设计气象区为１级气象区，覆冰厚度10mm，最大风速30m/s，年平均气温为控制条件。
４、铁塔151基，其中直线塔59基，直线转角塔62基，耐张转角塔30基，共32耐张段。
四、架线施工中的统一约定：１、小号侧为金台变，大号侧为谢店牵引站变；２、导线的统一编号及避雷线名称；、放线时面向牵引场或转向场。
、紧线时统一为面向大号侧，三相导线编号从左至右依次为左相、中相、右相。
编号：Q-2010-**-** 220kV省培线8号抢修塔起立作业指导书批准：年月日审核：年月日编制：年月日作业负责人：刘仁义作业日期： 2010年**月**日**时至2010 年**月**日**时黑龙江省黑河电业局抢修队I110KV克拜线停电更换铁塔作业指导书.工作内容：4号、84装、拆接地线；6号、82号拆除旧杆，新立JJ1-15、JJ2－15铁塔各1基，导地线移架。
工作时间：11月10日8时00分至17时00分工作地段：110KV克拜线5号——83号工作人员：工作负责人 1 名，工作成员33 名，作业项目共分为 2 组工作环境介绍：现场简图：附：1天气：温度：湿度：风力：1 范围本指导书适用于黑龙江省黑河电业局送电专业抢修作业2 作业时间：2010年**月**日**时至2010 年**月**日**时3引用文件国家电网公司电力安全工作规程（电力线路部分）（试行）—（以下简称安规）Q/GD W168—2008 《输变电设备状态检修试验规程》Q/GD W174—2008 《架空输电线路状态检修导则》GB50233 110~500kV架空电力线路施工及验收规范DL /T741—2001 架空送电线路运行规程东电生字[1988]第1514号架空送电线路检修工艺规程GB 50233—2005 110~500kV架空送电线路施工及验收规范4 人员组合工作人员共计13人，其中：工作负责人1 名，安全监护人1名，兼职测工1人，绞磨卷扬机操作1人，其他工作人员9人。
5 作业方法利倒落式人字抱杆起立抢修塔，用吊车放倒6 作业准备26.2 人员要求6.3 主要作业工器具346.4 主要材料56.5危险点分析63.1 工作任务73.2 作业准备阶段3.2 作业准备阶段3.2.3填写并签发工作票完整填写工作票并履行审批、签发手续。
详细内容见本次作业工作票。
4 作业实施阶段8910115 作业结束阶段12指导书执行情况评估6 作业总结阶段6.1召开班后会总结本次作业安全、质量情况，以及经验、教训。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________110kV线路更换架空地线线夹作业指导书(新版)110kV线路更换架空地线线夹作业指导书(新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
1范围本指导书适用于天津电力公司北辰供电分公司110kV线路停电更换架空地线线夹的停电检修作业。
2引用文件国家电网公司电力安全工作规程（电力线路部分）GBJ233—90《110～500kV架空电力线路施工及验收规范》GBJ50312—200《110～500kV架空送电线路施工及验收规范》DL/T5092—1999《110～500kV架空送电线路设计技术规程》DL/T741—2001《架空送电线路运行规程》DL/T5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路国家电网公司110（66）kV—500kV架空输电线路运行规范国家电网公司110（66）kV—500kV架空输电线路检修规范天津市电力公司《天津市电力公司架空送电线路运行规程》3修前准备1准备工作安排√序号内容标准责任人备注1向调度提出停电申请，并得到许可根据检修计划2勘察现场、查阅资料勘察现场了解交叉跨越、平行线路、有无影响作业的障碍物等情况，熟悉现场工作环境；查阅作业线路相关的资料，了解掌握所需要的各种数据，熟悉线路设备及参数。
3根据现场实际和档案资料等编制本标准化作业指导书按需要进行现场勘察，根据《现场标准化作业指导书编制导则》编制本指导书4组织人员学习作业指导书，明确危险点及控制措施，明确人员分工，作业人员准备工器具、材料参加作业人员熟知自己在本次作业中的工作内容、工艺标准和应采取的安全措施。
工器具试验合格并满足本次作业的要求。
5填写工作票根据《电业安全工作规程》和现场实际填写工作票2召开班前会确认序号内容标准备注1人员分工根据作业内容及工作量，确定具体人员分工2技术交底明确工艺及质量标准3进行危险点分析及安全措施交底工作人员明确危险点及安全措施3.2人员要求√序号内容责任人备注1作业人员经《电业安全工作规程》(电力线路部分)考试合格2身体健康，精神状态良好，经医生检查无妨碍高空作业及检修工作的疾病2通过职业技能鉴定，并取得相应资质证书的人员，具备110kV线路更换架空地线线夹的技能3.3工器具√序号名称型号/规格单位数量备注1传递绳φ10×100m条32丝杠7t副2110kV3地线保护绳φ12.5×1m 根14传递滑车1t个35安全带条66个人保安线根27U型环5t个28接地线组2大于25mm2 的多股软铜线9验电器套2110kV专用3.4材料√序号名称型号/规格单位数量备注1地线线夹个13.5危险点分析√序号内容1高空坠落：攀登杆塔时由于脚钉松动或没有抓稳踏牢；安全带没有系在牢固构件上或系安全带后扣环没有扣好；杆塔上作业转位时失去安全带保护等情况可能导致发生高空坠落2物体打击：高空作业可能落物打击地面作业人员和路过的行人3触电：未经验电，或未挂接地线进行作业可能发生触电，装设个人保安地线，防止感应电伤人4地线脱落：操作不当可能发生导线脱落，交叉跨越各种线路、公路、铁路时，必须采用防线脱落的双重保护措施，并应有足够强度，对被跨越的带电线路，必要时应联系停电再进行作业5工器具失灵：工器具保养或使用不当可能导致失灵，所用工器具要定期检查试验，使用前必须经专人检查，保证合格、配套、灵活好用；3.6安全措施√序号内容11.攀登杆塔时，注意检查脚钉是否齐全牢固可靠；2.安全带应系在杆塔的牢固构件上，应防止安全带被锋利物割伤。
系好安全带后必须检查扣环是否扣牢。
杆塔上转移作业位置时，不得失去安全带保护，塔上工作人员应系好安全带及出线安全绳2使用合格的工器具，并应在工作前对其进行检查31.现场人员必须戴好安全帽；2.杆塔上作业人员要防止掉东西，所使用的工器具、材料等应装在工具袋里。
并用绳索传递，不得乱扔，绳扣要绑牢，传递人员应离开重物下方，杆塔下及作业点下方禁止人员接近或停留4严格执行停电、验电、挂接地线、使用个人保安线制度5检修过程中遇雷雨、大风或其他威胁人员及设备安全的情况时，工作负责人可执行工作间断制度，并采取必要的安全技术措施61.提升地线前必须做好防止地线脱落的保护措施.2.地线保护绳应有足够强度3.7作业分工√序号人员组成负责人备注1工作负责人1名2工作监护人1名3塔上工作人员2名4塔下工作人员2名4作业程序4.1作业开工√序号工作项目工作内容备注1办理工作许可手续作业前与调度联系线路确已停电，并且安全措施已布置完毕，可以作业2宣读工作票（1）工作负责人召集全体人员列队，宣读工作票，工作人员列队认真听票；（2）工作负责人讲明工作中的危险点及安全措施，并向工作人员进行提问，无问题后方可开始作业。
3核对工作范围及设备工作负责人接到工作许可命令后，率领工作班成员到达作业现场。
工作负责人要亲自按工作票、缺陷小票核对线路名称、杆塔号。
4.2作业内容及标准√序号作业内容作业步骤及标准安全措施注意事项责任人签字1验电挂接地线1.核对线路名称、杆塔号、线路色标等；2.验电操作人员在监护人的监护下，带传递绳沿脚钉登塔到横担，将安全带系在铁塔的牢固构件上，再将传递绳系在铁塔的适当位置；3.将验电杆和地线传至塔上，逐相验电并挂牢接地线；（声光验电器在使用前必须经检验合格）对有可能接触到地线的情况，还应该在架空地线上挂接地线。
验电要用合格的相应电压等级的专用验电器。
验电时，应戴绝缘手套，逐相验电，并有专人监护。
线路经过验明确实无电压后，应立即在工作地段两端挂接地线。
装设接地线时，工作人员应戴绝缘手套，人体不得碰触接地线。
挂接地线时，应先接接地端，后接导线端，接地线连接要可靠，不准缠绕。
4.携带传递绳沿脚钉下塔，报告工作负责人验电确无电压、挂接地线完毕1.认真核对线路名称、塔号、色标无误后方可登塔工作2.攀登杆塔要注意稳上稳下2更换地线线夹1.塔上作业人员带传递绳，沿脚钉上塔，挂好传递绳，地面作业人员将地线保护绳传递上塔，塔上作业人员连接保护绳1.塔上作业人员必须系好安全带，脚踩稳后方可工作2.地线保护绳的长度不能过长3.提升地线前检查丝杠连接是否牢固，提升架空地线的同时，注意保持丝杠不妨碍拆、卸线夹的距离4.在工作中使用的工具、材料必须用绳索传递，不得抛扔5.松丝杠要缓慢，检查金具有无异常情况2.将丝杠打开，先连接作业孔端，后连接架空地线端，检查无误后提升地线3.塔上作业人员一只脚踩在塔材上，另一只脚踩在架空地线上，检查安全带的长短和绳扣是否合适4.松开线夹的U形螺栓，打开线夹挂板螺栓，取下旧线夹5.地面作业人员将新地线线夹传递上塔6.打开新线夹挂板，在原挂点位置装好新线夹，并安装挂板螺栓销针，紧固U形螺栓，检查螺栓、垫片及销针是否缺少，螺栓把弹簧垫片紧固平为止7.金具的镀锌层碰损后补刷防锈漆。
地线间隙的距离偏差不应大于±2mm8.作业人员离开架空地线，松丝杠后取下丝杠拆除地线保护绳，并传递到地面3工作结束1.塔上作业人员检查设备上有无遗漏的工具材料，全部下塔至地面，向工作负责人汇报工作完成攀登杆塔要注意稳上稳下2.塔上作业人员拆除接地线并向工作负责人汇报接地线已拆除，接地线拆除程序与挂接地线程序相反4.3竣工√序号内容负责人员签字1清理工作现场，达到工完、场清、料净2经检查无问题后工作负责人向调度汇报，履行工作终结手续3作业总结、作业卡签字5消缺记录√序号缺陷内容消除人员签字6验收总结序号检修总结1验收评价2存在问题及处理意见7指导书执行情况评估评估内容符合性优可操作项良不可操作项可操作性优修改项良遗漏项存在问题改进意见XX设计有限公司Your Name Design Co., Ltd.。
