房建施工实战之一钢筋识图翻样与计算

钢筋翻样与算量案例分析案例一某现浇混凝土梁板式楼盖，梁宽300mm，板混凝土等级为C25，板平法施工平面注写方式如图1.4-16所示：环境类别为一类，锚固长度取34d，板内钢筋全部采用HPB300级钢筋，板中未标注的分布筋为8@250，板的最小保护层厚度取15mm，梁的最小保护层厚度取20mm。

要求:计算楼板钢筋量并确定其直接工程费。

（提示：不考虑马凳筋的设置,非贯通筋①和②钢筋锚入梁中的规则按图1.4-17所示板端部支座为梁的锚固构造，按充分利用钢筋抗拉强度计算；楼板中的第一根钢筋距离梁边缘取1/2的板钢筋间距；楼板下部HPB300级钢筋需要在钢筋端部做180°弯钩，一个弯钩的长度是6.25d。

钢筋列表和钢筋汇总表中总重量单位是kg四舍五入取整数，总重量单位是t保留小数点后面3位数字。

预算书直接工程费保留小数点后2位数字。

）图1.4-16 楼板钢筋集中标注图1.4-17板端部支座为梁的锚固构造【分析】LB1的集中标注内容：板厚150mm，底部贯通钢筋X向和Y向钢筋均为10，间距110mm。

下部钢筋伸入支座长度取值为max(0.5bb，5d)=150 mm；板支座原位标注内容：①和②为板支座上部负弯矩钢筋，①钢筋：10，间距100mm，自梁中线向板内延伸长度为1800mm ；②钢筋：12，间距120mm，自梁中线向板内延伸长度为1800mm。

①和②钢筋锚入支座的规则按图1.4-17所示；已知条件中说明，板中未标注的分布筋为8@250，因此，与板上部负弯矩钢筋垂直的分布钢筋8，间距250mm。

分布筋与非贯通钢筋搭接长度是150 mm。

【解】1.计算锚固长度钢筋直径d=10锚固长度lab=34d=340mm>梁宽=300mm钢筋直径d=12锚固长度lab=34d=408mm >梁宽=300mm因此板上部①号和②号钢筋不能直锚到梁中，需要弯折15d锚入梁中。

按图示要求伸入到梁内的水平段钢筋长度≧0.6lab即可。

钢筋手工翻样实际计算公式钢筋手工翻样是建筑工程中常见的一项工作，它主要是为了加固混凝土结构，提高其承载能力和抗震性能。

在进行钢筋手工翻样时，需要进行一系列的计算，以确保翻样的质量和安全性。

本文将介绍钢筋手工翻样的实际计算公式，并对其进行详细的解析。

1. 翻样长度的计算公式。

翻样长度的计算是翻样工作中最基本的计算之一。

翻样长度的计算公式为：L = (As fy d) / (0.4 fck b)。

其中，L为翻样长度，As为受拉钢筋的截面积，fy为钢筋的抗拉强度，d为混凝土受压区高度，fck为混凝土的抗压强度，b为混凝土截面的宽度。

2. 翻样截面面积的计算公式。

翻样截面面积的计算是为了确定翻样所需的钢筋数量。

翻样截面面积的计算公式为：A = (M 10^6) / (0.87 fy d)。

其中，A为翻样截面面积，M为翻样截面的弯矩，fy为钢筋的抗拉强度，d为混凝土受压区高度。

3. 钢筋的配筋率计算公式。

配筋率的计算是为了确定翻样所需的钢筋配筋率。

钢筋的配筋率计算公式为：ρ = (A / (b d)) 100%。

其中，ρ为钢筋的配筋率，A为翻样截面面积，b为混凝土截面的宽度，d为混凝土受压区高度。

4. 翻样截面的抗弯承载力计算公式。

翻样截面的抗弯承载力计算是为了确定翻样截面的承载能力。

翻样截面的抗弯承载力计算公式为：Mn = As fy (d a)。

其中，Mn为翻样截面的抗弯承载力，As为受拉钢筋的截面积，fy为钢筋的抗拉强度，d为混凝土受压区高度，a为受拉钢筋的有效高度。

5. 翻样截面的抗剪承载力计算公式。

翻样截面的抗剪承载力计算是为了确定翻样截面的抗剪能力。

翻样截面的抗剪承载力计算公式为：Vn = 0.87 fy As / s。

其中，Vn为翻样截面的抗剪承载力，fy为钢筋的抗拉强度，As为受拉钢筋的截面积，s为受拉钢筋的间距。

通过以上的实际计算公式，我们可以得到钢筋手工翻样所需的各项参数，从而确保翻样的质量和安全性。

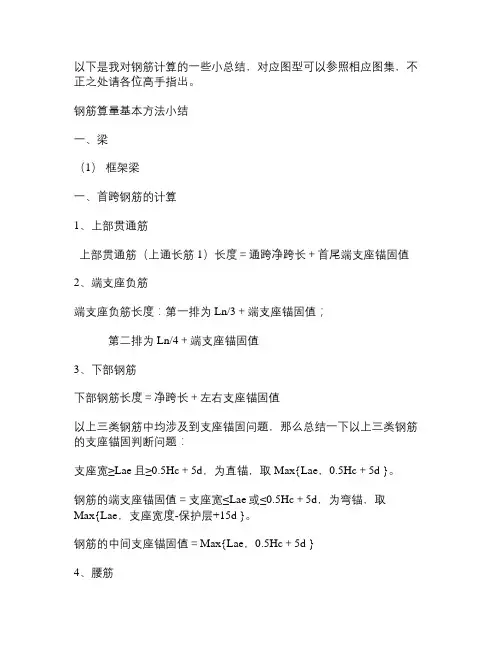

以下是我对钢筋计算的一些小总结，对应图型可以参照相应图集，不正之处请各位高手指出。

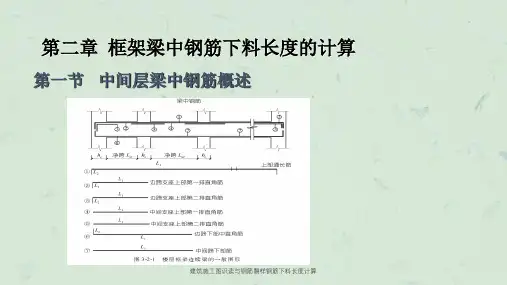

钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

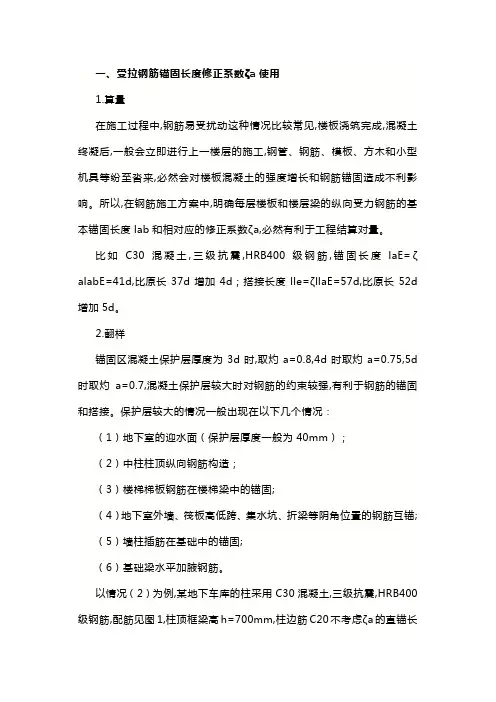

一、受拉钢筋锚固长度修正系数ζa使用1.算量在施工过程中,钢筋易受扰动这种情况比较常见,楼板浇筑完成,混凝土终凝后,一般会立即进行上一楼层的施工,钢管、钢筋、模板、方木和小型机具等纷至沓来,必然会对楼板混凝土的强度增长和钢筋锚固造成不利影响。

所以,在钢筋施工方案中,明确每层楼板和楼层梁的纵向受力钢筋的基本锚固长度lab和相对应的修正系数ζa,必然有利于工程结算对量。

比如C30混凝土,三级抗震,HRB400级钢筋,锚固长度laE=ζalabE=41d,比原长37d增加4d；搭接长度lle=ζllaE=57d,比原长52d 增加5d。

2.翻样锚固区混凝土保护层厚度为3d时,取灼a=0.8,4d时取灼a=0.75,5d 时取灼a=0.7,混凝土保护层较大时对钢筋的约束较强,有利于钢筋的锚固和搭接。

保护层较大的情况一般出现在以下几个情况：（1）地下室的迎水面（保护层厚度一般为40mm）；（2）中柱柱顶纵向钢筋构造；（3）楼梯梯板钢筋在楼梯梁中的锚固;（4）地下室外墙、筏板高低跨、集水坑、折梁等阴角位置的钢筋互锚;（5）墙柱插筋在基础中的锚固;（6）基础梁水平加腋钢筋。

以情况（2）为例,某地下车库的柱采用C30混凝土,三级抗震,HRB400级钢筋,配筋见图1,柱顶框梁高h=700mm,柱边筋C20不考虑ζa的直锚长度为37伊20=740（mm）,大于梁高,需要伸至柱顶做12d弯折。

柱边筋在梁内部的断料长度为L1=890（mm）。

图1 某地下车库柱配筋示意如图1所示,柱纵筋在梁内部的间距和混凝土保护层厚度均大于5d,ζa=0.7,则直锚长度为0.7x37x20=520（mm）,小于梁高,伸至柱顶后不需要弯折,所以柱边筋在梁内部的断料长度为L2=700-50=650（mm）,用料节约240mm；意义更大的是柱顶无弯折有利于梁柱核心区的钢筋绑扎和混凝土浇筑及振捣质量。

二、末端带135°弯钩锚固形式（1）13G101—11图集第1-5页对末端带135°弯钩锚固形式（图2）作了相关说明。

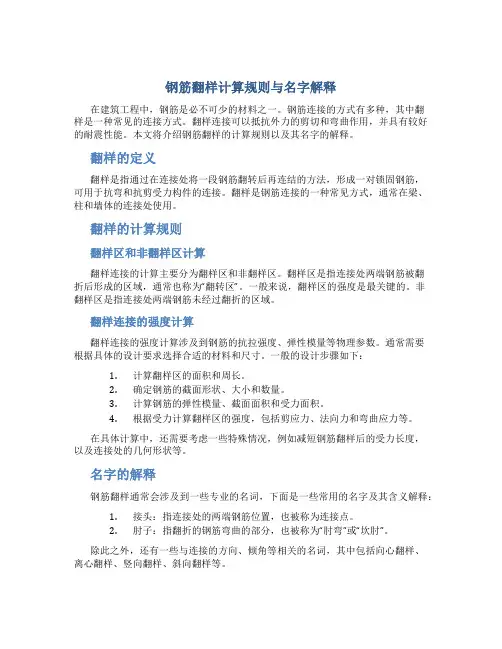

钢筋翻样计算规则与名字解释在建筑工程中，钢筋是必不可少的材料之一。

钢筋连接的方式有多种，其中翻样是一种常见的连接方式。

翻样连接可以抵抗外力的剪切和弯曲作用，并具有较好的耐震性能。

本文将介绍钢筋翻样的计算规则以及其名字的解释。

翻样的定义翻样是指通过在连接处将一段钢筋翻转后再连结的方法，形成一对锁固钢筋，可用于抗弯和抗剪受力构件的连接。

翻样是钢筋连接的一种常见方式，通常在梁、柱和墙体的连接处使用。

翻样的计算规则翻样区和非翻样区计算翻样连接的计算主要分为翻样区和非翻样区。

翻样区是指连接处两端钢筋被翻折后形成的区域，通常也称为“翻转区”。

一般来说，翻样区的强度是最关键的。

非翻样区是指连接处两端钢筋未经过翻折的区域。

翻样连接的强度计算翻样连接的强度计算涉及到钢筋的抗拉强度、弹性模量等物理参数。

通常需要根据具体的设计要求选择合适的材料和尺寸。

一般的设计步骤如下：1.计算翻样区的面积和周长。

2.确定钢筋的截面形状、大小和数量。

3.计算钢筋的弹性模量、截面面积和受力面积。

4.根据受力计算翻样区的强度，包括剪应力、法向力和弯曲应力等。

在具体计算中，还需要考虑一些特殊情况，例如减短钢筋翻样后的受力长度，以及连接处的几何形状等。

名字的解释钢筋翻样通常会涉及到一些专业的名词，下面是一些常用的名字及其含义解释：1.接头：指连接处的两端钢筋位置，也被称为连接点。

2.肘子：指翻折的钢筋弯曲的部分，也被称为“肘弯”或“坎肘”。

除此之外，还有一些与连接的方向、倾角等相关的名词，其中包括向心翻样、离心翻样、竖向翻样、斜向翻样等。

结语本文介绍了钢筋翻样的计算规则和名字解释。

通过了解钢筋翻样的基本原理和设计规则，可以更好地进行相关建筑工程的设计和施工。

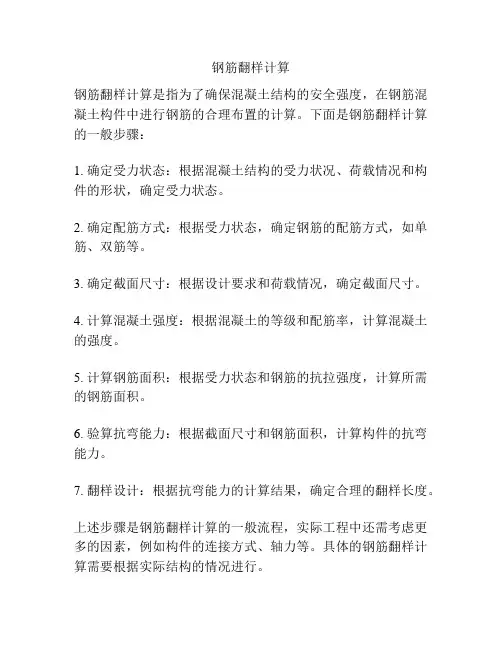

钢筋翻样计算
钢筋翻样计算是指为了确保混凝土结构的安全强度，在钢筋混凝土构件中进行钢筋的合理布置的计算。

下面是钢筋翻样计算的一般步骤：
1. 确定受力状态：根据混凝土结构的受力状况、荷载情况和构件的形状，确定受力状态。

2. 确定配筋方式：根据受力状态，确定钢筋的配筋方式，如单筋、双筋等。

3. 确定截面尺寸：根据设计要求和荷载情况，确定截面尺寸。

4. 计算混凝土强度：根据混凝土的等级和配筋率，计算混凝土的强度。

5. 计算钢筋面积：根据受力状态和钢筋的抗拉强度，计算所需的钢筋面积。

6. 验算抗弯能力：根据截面尺寸和钢筋面积，计算构件的抗弯能力。

7. 翻样设计：根据抗弯能力的计算结果，确定合理的翻样长度。

上述步骤是钢筋翻样计算的一般流程，实际工程中还需考虑更多的因素，例如构件的连接方式、轴力等。

具体的钢筋翻样计算需要根据实际结构的情况进行。

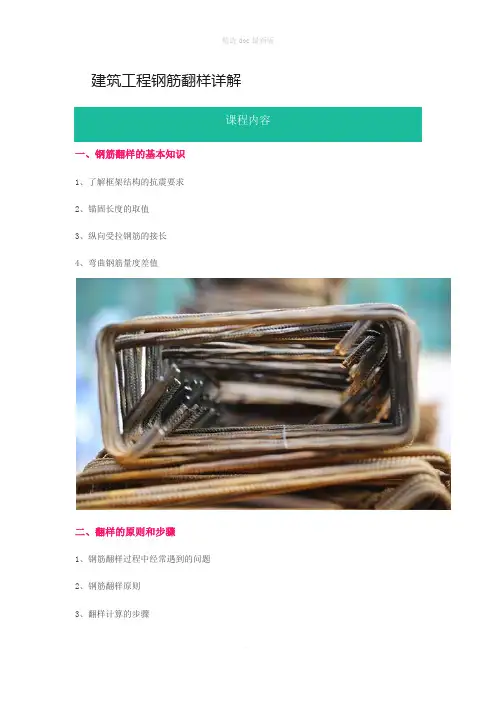

建筑工程钢筋翻样详解课程内容一、钢筋翻样的基本知识1、了解框架结构的抗震要求2、锚固长度的取值3、纵向受拉钢筋的接长4、弯曲钢筋量度差值二、翻样的原则和步骤1、钢筋翻样过程中经常遇到的问题2、钢筋翻样原则3、翻样计算的步骤三、钢筋制作下料长度计算1、计算原理2、箍筋简化计算方法3、拉钩筋简化计算方法4、圆钢末端加180度弯钩简化计算方法5、直钩简化计算方法6、圆钢末端加5d直钩简化计算方法7、45度吊筋简化计算方法8、60度吊筋简化计算方法9、钢筋料表制作例题四、钢筋翻样与钢筋预算的差别1、现场翻样计算和预算的联系与区别2、钢筋翻样的特点3、预算和翻样的长度差异4、预算和翻样的根数差异5、预算和翻样接头数量的差异6、预算和翻样按流水段分量的差异7、钢筋翻样的几个原则五、施工中降低钢筋损耗率技巧1、钢筋选择进料法2、钢筋长短料组合搭配下料法3、相乘计算钢筋下料法4、相加计算钢筋下料法5、混合计算钢筋下料法6、上下层钢筋结合下料法7、箍筋形式换用、不受力钢筋少用或不用的钢筋下料法8、一步到位钢筋下料法9、短尺定做钢筋下料法10、改接头钢筋下料法11、废短钢筋头降格使用下料法12、无短头起头钢筋下料法六、钢筋锚固与钢筋连接的区别构件端部钢筋进入另一构件是钢筋锚固，构件中间部位钢筋与钢筋的搭接等就是钢筋连接七、梁、柱、板、墙、楼梯、基础、二次结构等钢筋翻样详细讲解本部分内容正在紧张录制、剪辑中...培训效果•更权威：33年工程造价经验的高级经济师亲自授课•更全面：详细解读建筑工程梁、柱，板，墙等各结构部件钢筋翻样技巧•更实战：结合工程实例传授更多更高效钢筋下料方法，降低钢筋损耗•工程造价相关专业的在校生和毕业生•在施工单位、房地产建设单位、造价咨询公司等从事工程造价的人员更多建筑知识尽在：三一二九零四五一五七！。

钢筋翻样计算式梁:★上部贯通钢筋计算公式:＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度端支座锚固长度的判别条件：1、锚固2、支座宽度－保护层＋15*d3、当楼层框架梁的纵向钢筋直锚长度>=Lae且>= 0.5hc＋5d时可不必往上（下）弯锚即支座宽度-保护层>=Lae且>=0.5hc+5d 取锚固长度（lae：抗震锚固长度。
