万能测长仪上测量螺纹中径

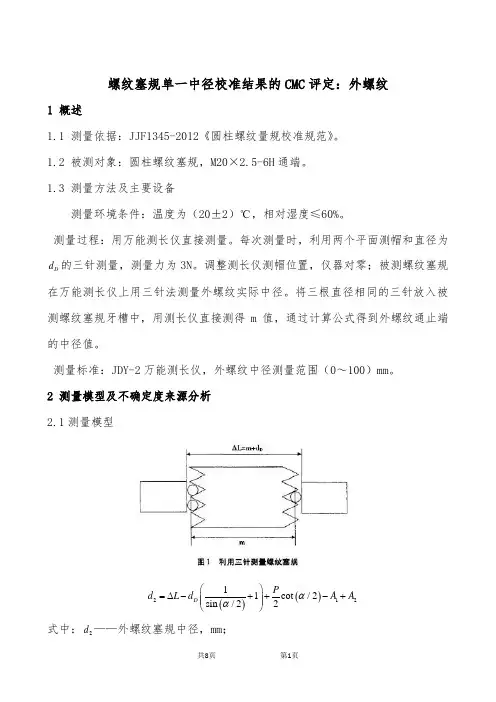

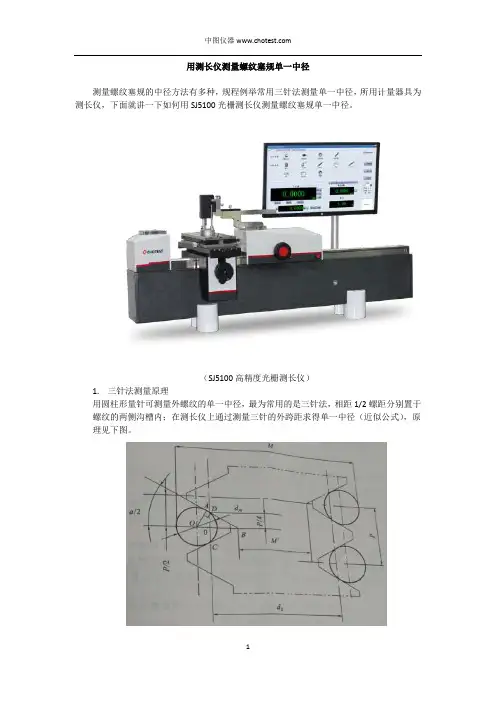

螺纹塞规单一中径校准结果的CMC 评定：外螺纹1 概述1.1 测量依据：JJF1345-2012《圆柱螺纹量规校准规范》。

1.2 被测对象：圆柱螺纹塞规，M20×2.5-6H 通端。

1.3 测量方法及主要设备测量环境条件：温度为（20±2）℃，相对湿度≤60%。

测量过程：用万能测长仪直接测量。

每次测量时，利用两个平面测帽和直径为D d 的三针测量，测量力为3N 。

调整测长仪测帽位置，仪器对零；被测螺纹塞规在万能测长仪上用三针法测量外螺纹实际中径。

将三根直径相同的三针放入被测螺纹塞规牙槽中，用测长仪直接测得m 值，通过计算公式得到外螺纹通止端的中径值。

测量标准：JDY-2万能测长仪，外螺纹中径测量范围（0～100）mm 。

2 测量模型及不确定度来源分析 2.1测量模型()()21211cot /2sin /22D P d L d A A αα⎛⎫=∆-++-+ ⎪ ⎪⎝⎭式中：2d ——外螺纹塞规中径，mm ；L ∆——被校螺纹塞规位移量，mm ；D d ——三针直径，mm ；/2α——牙型半角标称值，°；P ——螺距标称值，mm ；1A ——螺旋升角修正值，mm ； 2A ——测量力修正值，mm2.2 灵敏系数L ∆的灵敏系数：21==1d c L∂∂∆ D d 的灵敏系数：()22==-1/sin /21=3D d c d α∂+-⎡⎤⎣⎦∂ /2α的灵敏系数：()2302cos 2===8.31/sin 22D d c d d um rad ααα⎛⎫⎪∂⎝⎭--⎛⎫∂ ⎪⎝⎭P 的灵敏系数：24cot 2===0.8662d c P α⎛⎫ ⎪∂⎝⎭∂1A 的灵敏系数：251==-1d c A ∂∂ 2A 的灵敏系数：262==1d c A ∂∂ 2.3 方差()()()()()()()2222222222222212345162/2c D u d c u L c u d c u c u P c u A c u A α=∆+++++2.4标准不确定度来源分析（1）被校螺纹塞规位移量引入的标准不确定度()u L ∆的评定由以下6个分项构成： A ． 被校螺纹塞规测量重复性引入的标准不确定度()1u L ∆ B ． 测长仪对零不准引入的标准不确定度()2u L ∆ C ． 测长仪安装定位不准引入的标准不确定度()3u L ∆ D ． 测长仪示值误差引入的标准不确定度()4u L ∆ E ． 温差变化引入的标准不确定度()5u L ∆ F ．线膨胀系数差异引入的标准不确定度()6u L ∆（2）三针示值误差引入的标准不确定度()D u d（3）牙型半角/2α标称值引入的标准不确定度2u α⎛⎫⎪⎝⎭（4）螺距P 标称值引入的标准不确定度()u P （5）螺旋升角修正值1A 引入的标准不确定度()1u A （6）测量力修正值2A 引入的标准不确定度()2u A 3 标准不确定度分量评定 （1）()u L ∆的评定 A ．()1u L ∆的评定被校螺纹塞规测量重复性引入的标准不确定度()1u L ∆采用A 类评定。

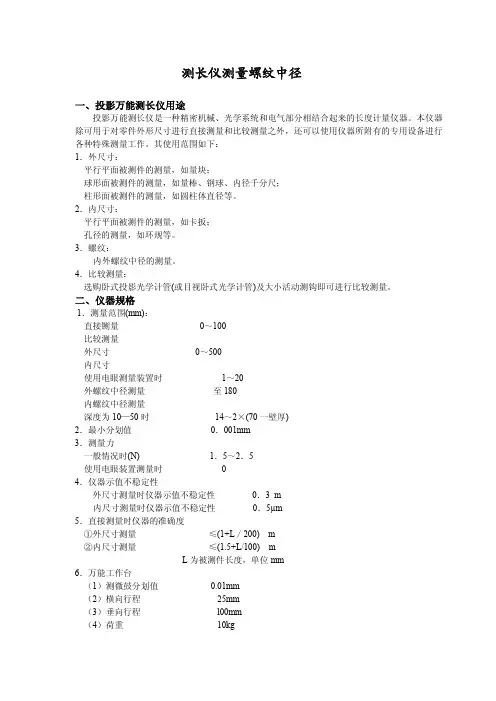

测长仪测量螺纹中径一、投影万能测长仪用途投影万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。

本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外，还可以使用仪器所附有的专用设备进行各种特殊测量工作。

其使用范围如下：1．外尺寸：平行平面被测件的测量，如量块；球形面被测件的测量，如量棒、钢球、内径千分尺；柱形面被测件的测量，如圆柱体直径等。

2．内尺寸：平行平面被测件的测量，如卡扳；孔径的测量，如环规等。

3．螺纹：内外螺纹中径的测量。

4．比较测量：选购卧式投影光学计管(或目视卧式光学计管)及大小活动测钩即可进行比较测量。

二、仪器规格1．测量范围(mm)：直接铡量 0～100比较测量外尺寸 0～500内尺寸使用电眼测量装置时 1～20外螺纹中径测量至180内螺纹中径测量深度为10—50时 14～2×(70一壁厚)2．最小分划值 0．001mm3．测量力一般情况时(N) 1．5～2．5使用电眼装置测量时 04．仪器示值不稳定性外尺寸测量时仪器示值不稳定性 0．3m内尺寸测量时仪器示值不稳定性 0．5µm5．直接测量时仪器的准确度①外尺寸测量≤(1+L／200)m②内尺寸测量≤(1.5+L/100)mL为被测件长度，单位mm6．万能工作台（1）测微鼓分划值 0.01mm（2）横向行程 25mm（3）垂向行程 l00mm（4）荷重 10kg7．顶针架最大挟持直径(mm)：当长度小于85时Φ180当长度等于200时Φ208．测帽内径配合尺寸Φ6H79．测量杆与测帽内径配合的外径尺寸Φ6g6三、工作原理仪器设计符合阿贝原理，它的投影读数原理如图1所示。

由灯源D1(15W)发出的光线经隔热片Gl、绿色滤光片LUl、聚光镜J1、直角棱镜和反射镜FA1后，照明分划值为lmm的100mm玻璃分划尺胶合组BI、BA。

BI是100mm分划尺，BA是保护玻璃。

BI上的刻线经过50×投影物镜W1、W2、反射镜FA2、FA3、FA4后成像于蜡屏PI上，PI上刻有10对双刻线和三角标志，因此再通过放大镜FANG可读至0．1mm，J是调灯丝位置用的透镜。

精密测量小规格内螺纹中径的简易方法唐长奇关键词：小规格内螺纹中径，如M12以下, 只能在少数国外的精密仪器上测量，夲方法只要三粒钢珠和两块磁铁即可在普通的工具显或视频儀上测量，精度不相上下。

建议企業采用和推广。

用萬能测长儀可以测量内螺纹中径，但不能测量小直径的内螺纹，如M12以下。

国外的少数测长儀或万能工具显微镜上（如莱茨、西浦、奥普通等厂家）带有倒“T”型测頭,通过灵敏杠杆附件可测较小直径的内螺纹中径。

但是, 多数企業和单位不具备这个条件, 往往为此而犯难。

早先, 我工作于一家不大的企業, 面对一些不同规格的小螺纹环规的磨损可用性十分闹心。

若去购买校对规来捡驗这些螺纹环现。

由于使用中的螺纹环规皆是单件, 覚得不经济。

可否用测量办法解决呢？外螺纹中径的最简单又精确的方法是三针测量法,内螺纹牙形不能容下钢针,但可放入鋼球,如何附着呢？运用磁铁的磁力.于是,如圖一所示的三粒钢球的圆心即形成了与螺纹中径圆柱同軸的球心圆,由此圆求得螺纹中径即較容易了.運用工具显微镜測量（过去无电腦）比视频影像儀要麻烦一些。

一, 测量方法㈠, 在工具显微镜上测量：如下圖,可以用两或三只普通磁铁吸鋼珠于内螺纹的牙形槽内,以螺纹环规的端面定位于儀器的玻璃工作台上.该牙槽最好位于螺纹的中部,由于鋼珠表面光洁,经放大后的影像很清晰（50X）。

选择R目镜中的“合適”园, 通過儀器工作台上纵横向移动, 使鋼球被套于R目镱中那个圆，并使鋼球和R圆弧之间的間隙均等。

R目镜中那个合適圆的选擇原则：在影像上估計，圆弧与鋼球之間的光缝≤1mm，對此，可以变换物镜。

当R圆的中心和鋼球的中心重合时, 儀器上讀出的纵横向座标即是鋼球的中心座标（Xa、Ya或Xb、Yb或Xc、Yc）。

圖 一两球中心距a －b,b －c,c －a 分别爲：A ＝22Xa Xb Ya Yb （－）＋（－） B=22Xb Xc Yb Yc （－）＋（－） C=22Xc Xa Yc Ya （－）＋（－） 因此, 球心圆的半徑R 为：R =ABC/4△ （1）其中△= S S A S B S C （－）（－）（－）S=（A ＋B ＋C ）/2由三针计祘公式不难推出内螺纹的中径D 中=2(R ＋d/2sin α/2－t/4tg α/2） （2）式中 d 爲鋼珠直径t 爲被测螺纹螺距α爲螺纹牙形角对于公制螺纹, （2）式簡化为D 中=2（R ＋d －0。

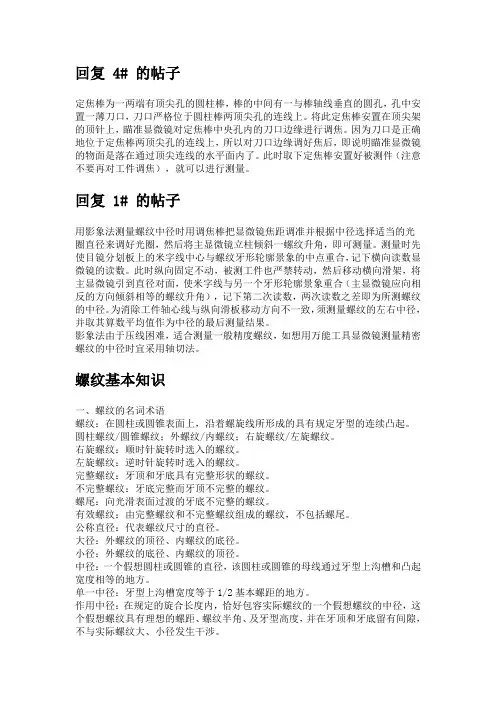

回复 4# 的帖子定焦棒为一两端有顶尖孔的圆柱棒，棒的中间有一与棒轴线垂直的圆孔，孔中安置一薄刀口，刀口严格位于圆柱棒两顶尖孔的连线上。

将此定焦棒安置在顶尖架的顶针上，瞄准显微镜对定焦棒中央孔内的刀口边缘进行调焦。

因为刀口是正确地位于定焦棒两顶尖孔的连线上，所以对刀口边缘调好焦后，即说明瞄准显微镜的物面是落在通过顶尖连线的水平面内了。

此时取下定焦棒安置好被测件（注意不要再对工件调焦），就可以进行测量。

回复 1# 的帖子用影象法测量螺纹中径时用调焦棒把显微镜焦距调准并根据中径选择适当的光圈直径来调好光圈，然后将主显微镜立柱倾斜一螺纹升角，即可测量。

测量时先使目镜分划板上的米字线中心与螺纹牙形轮廓景象的中点重合，记下横向读数显微镜的读数。

此时纵向固定不动，被测工件也严禁转动，然后移动横向滑架，将主显微镜引到直径对面，使米字线与另一个牙形轮廓景象重合（主显微镜应向相反的方向倾斜相等的螺纹升角），记下第二次读数，两次读数之差即为所测螺纹的中径。

为消除工件轴心线与纵向滑板移动方向不一致，须测量螺纹的左右中径，并取其算数平均值作为中径的最后测量结果。

影象法由于压线困难，适合测量一般精度螺纹，如想用万能工具显微镜测量精密螺纹的中径时宜采用轴切法。

螺纹基本知识一、螺纹的名词术语螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。

右旋螺纹：顺时针旋转时选入的螺纹。

左旋螺纹：逆时针旋转时选入的螺纹。

完整螺纹：牙顶和牙底具有完整形状的螺纹。

不完整螺纹：牙底完整而牙顶不完整的螺纹。

螺尾：向光滑表面过渡的牙底不完整的螺纹。

有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。

公称直径：代表螺纹尺寸的直径。

大径：外螺纹的顶径、内螺纹的底径。

小径：外螺纹的底径、内螺纹的顶径。

中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。

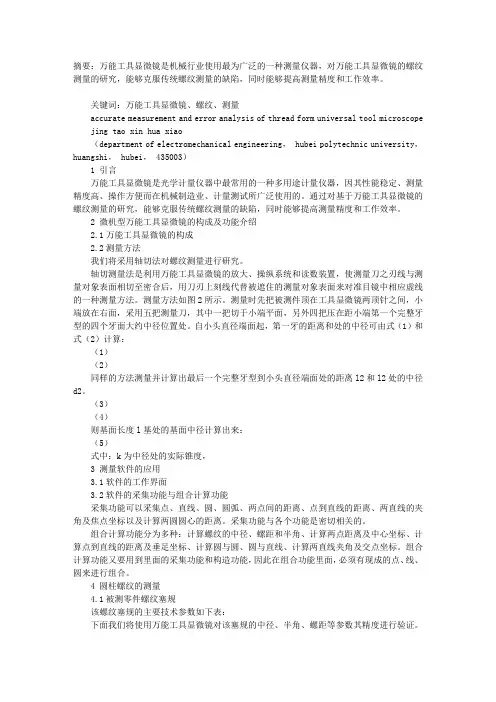

摘要：万能工具显微镜是机械行业使用最为广泛的一种测量仪器，对万能工具显微镜的螺纹测量的研究，能够克服传统螺纹测量的缺陷，同时能够提高测量精度和工作效率。

关键词：万能工具显微镜、螺纹、测量accurate measurement and error analysis of thread form universal tool microscope jing tao xin hua xiao（department of electromechanical engineering， hubei polytechnic university，huangshi， hubei， 435003）1 引言万能工具显微镜是光学计量仪器中最常用的一种多用途计量仪器，因其性能稳定、测量精度高、操作方便而在机械制造业、计量测试所广泛使用的。

通过对基于万能工具显微镜的螺纹测量的研究，能够克服传统螺纹测量的缺陷，同时能够提高测量精度和工作效率。

2 微机型万能工具显微镜的构成及功能介绍2.1万能工具显微镜的构成2.2测量方法我们将采用轴切法对螺纹测量进行研究。

轴切测量法是利用万能工具显微镜的放大、操纵系统和读数装置，使测量刀之刃线与测量对象表面相切至密合后，用刀刃上刻线代替被遮住的测量对象表面来对准目镜中相应虚线的一种测量方法。

测量方法如图2所示。

测量时先把被测件顶在工具显微镜两顶针之间，小端放在右面，采用五把测量刀，其中一把切于小端平面，另外四把压在距小端第一个完整牙型的四个牙面大约中径位置处。

自小头直径端面起，第一牙的距离和处的中径可由式（1）和式（2）计算：（1）（2）同样的方法测量并计算出最后一个完整牙型到小头直径端面处的距离l2和l2处的中径d2。

（3）（4）则基面长度l基处的基面中径计算出来：（5）式中：k为中径处的实际锥度，3 测量软件的应用3.1软件的工作界面3.2软件的采集功能与组合计算功能采集功能可以采集点、直线、圆、圆弧、两点间的距离、点到直线的距离、两直线的夹角及焦点坐标以及计算两圆圆心的距离。

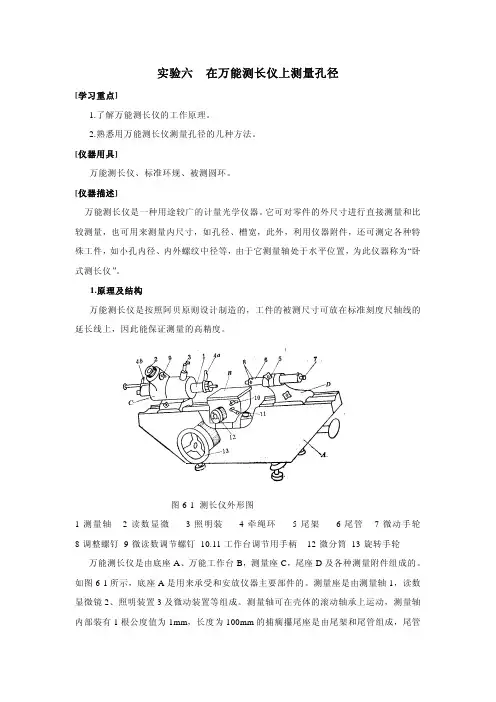

实验六在万能测长仪上测量孔径[学习重点]1.了解万能测长仪的工作原理。

2.熟悉用万能测长仪测量孔径的几种方法。

[仪器用具]万能测长仪、标准环规、被测圆环。

[仪器描述]万能测长仪是一种用途较广的计量光学仪器。

它可对零件的外尺寸进行直接测量和比较测量，也可用来测量内尺寸，如孔径、槽宽，此外，利用仪器附件，还可测定各种特殊工件，如小孔内径、内外螺纹中径等，由于它测量轴处于水平位置，为此仪器称为“卧式测长仪”。

1.原理及结构万能测长仪是按照阿贝原则设计制造的，工件的被测尺寸可放在标准刻度尺轴线的延长线上，因此能保证测量的高精度。

图6-1 测长仪外形图1-测量轴 2-读数显微3-照明装4-牵绳环5-尾架6-尾管7-微动手轮8-调整螺钉 9-微读数调节螺钉 10.11-工作台调节用手柄 12-微分筒 13-旋转手轮万能测长仪是由底座A、万能工作台B，测量座C，尾座D及各种测量附件组成的。

如图6-1所示，底座A是用来承受和安放仪器主要部件的。

测量座是由测量轴1，读数显微镜2、照明装置3及微动装置等组成。

测量轴可在壳体的滚动轴承上运动，测量轴内部装有1根公度值为1mm，长度为100mm的捕瘸攥尾座是由尾架和尾管组成，尾管的一端有微动手轮，转动它可使尾管测头作轴向微动，以满足调整测量起始值时的需要，尾管的另一端是尾管测杆，测杆上可装不同形状的测头。

测量座和尾座都可以在底座的导轨上滑动，并根据测量需要紧固在任一位置。

万能工作台具有5个自由运动：升降运动、横向运动、纵向（测量轴线方向）的自由运动，绕垂直轴的转动和绕其横轴的摆动，调整工作台可使工件的被测尺寸正确地位于标准线的延长线上。

2.仪器读数方法测微目镜的分划板是由100等分的园刻尺及10圈阿基米德螺旋线组成。

标准刻尺二条刻线之间的距离为1毫米成象后正好等于十条螺旋线的间距，因此二圈螺旋线的分划值为1/10毫米，园刻尺分度值为1/1000毫米，目视读数时要求旋动螺钉使某一条双螺旋线对称地对准毫米刻线后再进行读数，如图6-2所示读数为46.3622毫米。

万能测长仪卧式万能测长仪刻仪器是一种由精密机械、光学系统和电气部分相结合起来的长度测量仪器。

除可用来对零件的外形尺寸进行直接测量和比较测量之外，还可以使用仪器的附件进行各种特殊测定工作。

主要技术参数:分度值:0.001mm测量范围:直接测量:0,100mm电眼装置测量:1,20mm外尺寸测量:0,500mm外螺纹中径测量:0,180mm内尺寸测量:10,200mm内螺纹中径测量:10,200mm仪器误差:测外尺寸:?(1.5，L/100)μm 测内尺寸:?(2，L/100)μm测量原理:万能测长仪是按照阿贝原则设计制造的，其测量精度较高。

在万能测长仪上进行测量，是直接把被测件与精密玻璃尺作比较，然后利用补偿式读数显微镜观察刻度尺，进行读数。

玻璃刻度尺被固定在测体上。

因其在纵向轴线上，故刻度尺在纵向上的移动量完全与被测件之长度一致，而此移动量可在显微镜中读出，如上图所示。

仪器结构:如下图所示，主要由底座1、万能工作台10、测量座、尾座15、各种测量设备附件等所组成。

底座的头部和尾部分别安装着测量座和尾座，它们可在导轨沿测量轴线方向移动，在底座中部安装着万能工作台，通过底座尾部的平衡装置，可使工作台连同被测零件一起轻松地升降。

平衡装置是通过尾座下方的手柄使弹簧产生不同的伸长和拉力，再通过杠杆机构和工作台升降机构连接，使与工作台的重量相平衡。

卧式测量长仪测量原理图万能工作台可有5个自由度的动运。

中间手轮5是调整其升降运动，范围为0,105毫米，并可由刻度盘上读了。

旋转前端微分筒4可使工作台产生0,25毫米的横向移动。

扳动侧面两手柄可使工作台具有?3?的倾斜运动或使工作台绕其垂直轴线旋转?4?。

在测量轴线上工作台可自由移动?5毫米。

测量座是测量过程中感应尺寸变化并进行读数的重要部件，主要由测杆、读数卧式万能测长仪结构图显微镜、照明装置及微动装置所组成。

它可以通过滑座在底座床面的导轨上滑动，并能用手轮在任何位置上固定。

万能工具显微镜的外螺纹测量原理和检测方法摘要：本文主要概括性的介绍了基于万能工具显微镜及CCD的外螺纹尺寸测量前所做的关于实验环境的前期准备工作。

螺纹参数测量之前，首先要对外螺纹的参数要有详细清楚的了解，确定评价螺纹性能所需要的参数。

为实现机器视觉，需要确定所使用的CCD相机以及合适的光学系统。

对于目前万能工具显微镜现有的光学系统以及所需使用的照明环境进行了探索。

关键词：万能工具；工具显微镜；测量原理；检测方法1相关概念及原理概述1.1万能工具显微镜万能工具显微镜是采用光栅细分和数字化技术的一种高效率的光学计量仪器，具有读数直观、简便和提高工作效率等特点，广泛地应用于各企业的计量检测、各级检测和校准试验室以及其他科学研究等部门的计量检测工作。

仪器可用影像法、轴切法或接触法按直角坐标或极坐标对机械工具和零部件的长度、角度和形状进行精密测量。

主要测量对象有：刀具、量具、模具、样板、螺纹和齿轮类工件及其它小型精密机械零件。

1.2螺纹参数测量原理借助于万能具显微镜进行手动方式测量外螺纹参数过程繁琐，而且精度也比较低，主要用于精度要求不高的场合。

如果要求精度高、速度快，必须寻求其他更快捷的方法，机器视觉测量则可以实现这一需求。

机器视觉测量则是借助于计算机实现图像的拍摄、处理与测量。

首先由图像采集设备拍摄图片并保存，之后经过用户编写的图像处理软件对采集到的图片进行处理，提取出螺纹牙型轮廓之后进行相关的测量。

但是对于螺纹参数的测量，首先要明白螺纹参数的定义。

图螺纹参数定义中轮廓线均是直线，所以在经过算法提取出螺纹轮廓之后，需要选择合适的直线拟合算法将轮廓拟合成直线才能进行测量算法的验证。

2 检测系统配置需求本研究是基于万能工具显微镜的硬件和光学系统平台进行硬件上的改进之后，开发出螺纹参数测量系统，实现外螺纹参数的自动化测量。

在显微镜平台上，需要添加相机、光栅位移传感器、数据采集卡、位移数显表等。

检测系统工作原理如图2-1所示。

在万能测长仪上测量螺纹中径的方法
赵庚堂
【期刊名称】《工厂计量与检测》
【年(卷),期】1994(000)003
【总页数】2页(P2-3)
【作者】赵庚堂
【作者单位】无
【正文语种】中文
【中图分类】TG85
【相关文献】
1.在万能测长仪上测量奇数齿丝锥的中径和外径 [J], 王修殿
2.用万能测长仪测量内螺纹中径的方法 [J], 林毓琴
3.在万能测长仪上测量螺纹量规 [J], 赵淑云
4.万能测长仪"电眼"测量小孔方法探析 [J], 张兵峰
5.在万能测长仪上测量内螺纹中径的改进方法 [J], 陈朝柏
因版权原因，仅展示原文概要，查看原文内容请购买。

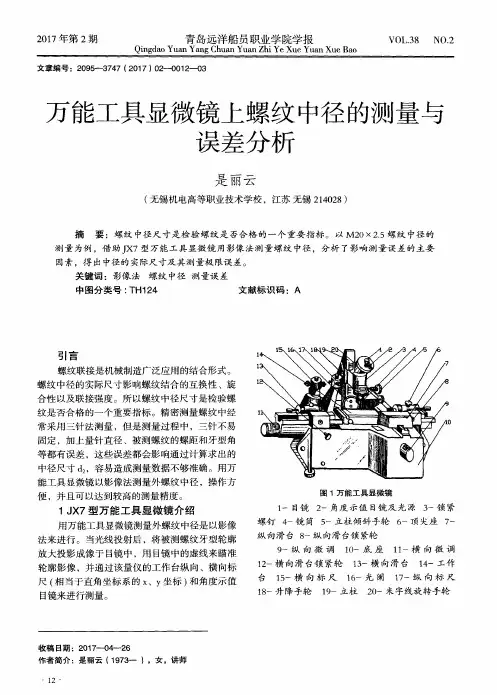

用万能工具显微镜测量螺纹螺距及中径一、实验目的1、了解万能工具显微镜的测量原理及结构特点，并学会使用。

2、掌握用万能工具显微镜测量外螺纹中径，螺距的原理及方法。

二、测量原理万能工具显微镜测量原理为影像法，通过放大被测工件及标准尺在显微镜下测量微小的尺寸。

三、实验步骤1、螺纹中径测量（a）将立柱顺着螺纹方向倾斜一个螺旋升角ψ；（b）找正米字线交点位于牙型沟槽宽度等于基本螺距一半的位置上，（c）将目镜米字线中两条相交60度的斜线分别与牙型影象边缘相压：记录下横向千分尺读数，得到第一个横向数值a1、a2；（d）将立柱反射旋转到离中心位置一个螺纹升角ψ，依照上述方法测量另一边影象，得到第二个横向读数a3、a4 ；（e）两次横向数值之差，即为螺纹单一中径：d2左=a4－a2 ，d2右=a3－a1，最后取两者平均值作为所测螺纹单一中径。

2、螺纹螺距测量：（a ）使目镜米字线的中心虚线与螺纹牙型的影象一侧相压； （b ）记下纵向千分尺的第一次读数，然后移动纵向工作台过五个螺距，再次使虚线与相邻牙的同侧牙型相压，记下第二次读数，算出两次读数之差即为五个螺距之和；（c ）在螺纹牙型左右两侧进行两次测量，取其平均值为螺距的实测值： 2555右（实）左（实）实P P P += 四、数据记录及处理1、螺距左侧：5左（实）P =18.94-13.58=5.36mm右侧：右（实）5P =18.37-13.67=4.7mm所以： 2555右（实）左（实）实P P P +==5.03mm P=1.0mm2、中径（mm ）所以： d 1左=a 4－a 2=15.50mmd 1右=a 3－a 1=15.28mmd 1= (d 1左+d 1右)/2=15.39mm。

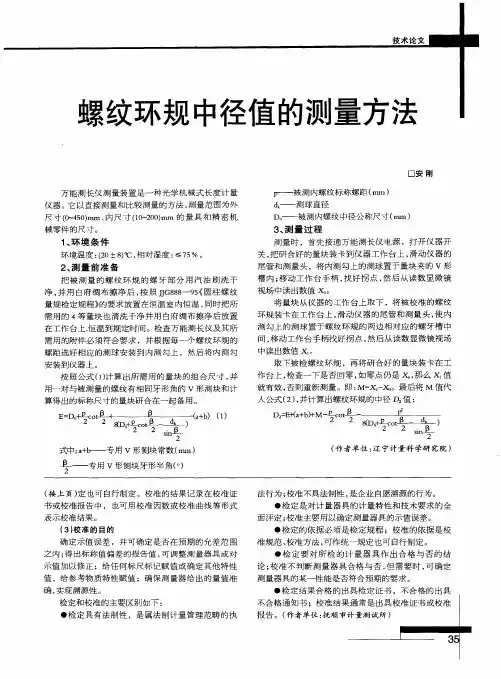

内螺纹中径的简便测量法对于小批量、多规格内螺纹中径的测量，采用在万能测长仪上用测钩和带有V形槽的专用附件组合标准尺寸进行比较测量的传统方法，比较麻烦且效率低。

本文推荐一种简便的测量方法，其具体测量步骤如下:根据被测内螺纹的螺距P，在螺纹数值表中选用合适的测量球直径d0，“标准”尺寸的组合方法也与传统方法相同，只是E值不用计算，也不需3～4块量块组合，而只用1块任意尺寸的三等量块(一般选用大于20mm的整数值的量块)代替E值。

将其组合成“标准”尺寸的组合体，安放在浮动工作台上，将带有测钩的尾座固定在仪器导轨的适当位置上，再使两测钩的测球与“标准”尺寸组合体的V形槽接触，调整测量头座使仪器的读数值与选用的量块的实测尺寸相符。

然后将测量头座固定在仪器的导轨上，重复接触几次，直至读数值稳定。

取下组合体，就可以对内螺纹工件进行测量。

将读数值A加上各自的修正值K，就是被测内螺纹的实测中径D2，即:D2=A+K (1)修正值K是仪器在用“标准”尺寸组合体调整仪器读数值时的一个差值，如图1所示，组合“标准”尺寸的量块值等于E，而测球与V形槽接触时相当于被测螺纹D2的位置，我们将仪器的读数值调到与E相同的刻度，因此:K=D20-E图1由图1可见:E=X-(a+b)所以:K=D20-〔x-(a+b)〕=(a+b)+D20-x (2)式中:D20——被测内螺纹公称中径；X——被测内螺纹牙凹全牙形的尖端距离；a+b——选用的V形测块常数。

D20、x的计算值，在万能测长仪的仪器说明书的附表中均可查到；a+b为常数值，其刻在V形测块上。

从式(2)可知，利用原有的螺纹数值表，就可以很容易地求得不同规格的内螺纹中径测量的修正值K。

如测量者无此螺纹表，K值可按式(3)计算:根据式(3)，测量者可根据常用规格及使用的V形测块，计算出K值并列一表，以便实际测量时查用。

经几年来的实际测试比较，用传统方法测5个螺距相同而中径不同的内螺纹2件，需要近一个半小时，而按本文所述的方法，只需6～7分钟，效率提高了十几倍。

学生实验守则1、精密测量实验室主要是常用量具和光学仪器，要求恒温、恒湿、防尘、防震。

进入实验室后不能乱动仪器，不得高声喧哗，严禁吸烟、吐痰、丢垃圾。

2、实验前学生必须认真预习实验指导书，明确实验目的，了解实验原理和方法。

3、进入实验室后要注意听指导教师讲解示范，并经许可后才能进行实验操作。

4、实验时应保持良好的秩序，以严肃认真的科学态度进行实验，实验过程中注意独立思考，细心观察，对出现的问题进行认真分析并查出其原因。

5、实验时应按操作规程进行，否则不能得到要求的测量结果，而且还有可能损坏仪器，另外仪器上的镜头不能用手或布擦，仪器上上防锈油的地方不能用手接触。

6、实验时如遇仪器发生故障，应立即报告指导教师。

7、实验报告是实验成绩的评分依据，必须认真填写实验报告、处理实验数据。

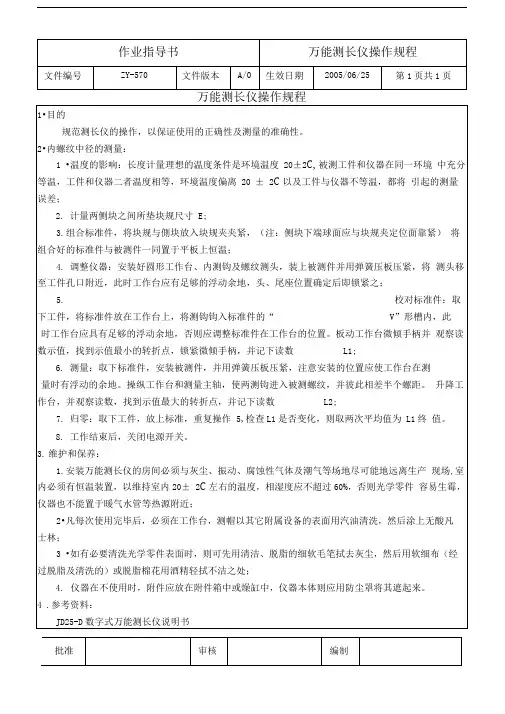

万能测长仪操作规程1、开机：先将电源打开，然后打开光源开关。

2、测量:1）外尺寸外尺寸测量属于绝对测量（直接测量）。

需先找到基准零点，然后进行测量。

步骤：a、装上活动尾管、测帽（测量轴承内沟径时可选用测沟，测头向外反装），将左边重锤丝线挂上，移动阿贝头主轴使测帽或者测头慢慢靠近直至接触。

调节活动尾管上转折点调节螺丝，找转折点：平面测帽找最小值，球型测帽找最大值。

清零。

b、移动阿贝头主轴，直至被测工件方便固定为止，缩紧阿贝头主轴。

固定被测件，使其被测轴线大致在测量轴线上，可使用条形垫铁将工件垫高以方便测量。

c、松开阿贝头主轴，找转折点，采点。

所得数值即为被测工件尺寸。

2）内尺寸内尺寸测量属于相对测量，需使用标准环规做测量基准。

步骤：a、换上固定尾管，将测钩固定在尾管和主轴上，挂起右边重锤丝线。

将条形垫铁垫在工作台上，环规固定在垫铁上。

b、移动工作台将两测钩置于环规内，找转折点、采点，记住所采点的序号。

c、取下标准环规，将被测件装上，找转折点，采点。

3、注意事项及仪器保养。

1）测量前将测头测帽及被测件表面用软布或者吸油纸沾汽油擦净，测量后需重新涂上防锈油，放入附件箱或者干燥箱内。
