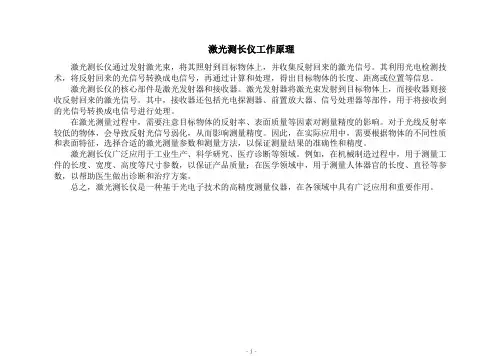

激光测长仪工作原理
激光测长仪通过发射激光束,将其照射到目标物体上,并收集反射回来的激光信号。
其利用光电检测技术,将反射回来的光信号转换成电信号,再通过计算和处理,得出目标物体的长度、距离或位置等信息。
激光测长仪的核心部件是激光发射器和接收器。
激光发射器将激光束发射到目标物体上,而接收器则接收反射回来的激光信号。
其中,接收器还包括光电探测器、前置放大器、信号处理器等部件,用于将接收到的光信号转换成电信号进行处理。
在激光测量过程中,需要注意目标物体的反射率、表面质量等因素对测量精度的影响。
对于光线反射率较低的物体,会导致反射光信号弱化,从而影响测量精度。
因此,在实际应用中,需要根据物体的不同性质和表面特征,选择合适的激光测量参数和测量方法,以保证测量结果的准确性和精度。
激光测长仪广泛应用于工业生产、科学研究、医疗诊断等领域。
例如,在机械制造过程中,用于测量工件的长度、宽度、高度等尺寸参数,以保证产品质量;在医学领域中,用于测量人体器官的长度、直径等参数,以帮助医生做出诊断和治疗方案。
总之,激光测长仪是一种基于光电子技术的高精度测量仪器,在各领域中具有广泛应用和重要作用。
- 1 -。
测长仪原理
测长仪是一种用来测量长度的仪器,它可以精确地测量线段的长度,常用于工
程测量、地质勘探、建筑设计等领域。
测长仪的原理是基于光学原理和测量学原理,通过测量光线的反射和折射来确定线段的长度。
下面将详细介绍测长仪的原理。
首先,测长仪利用光学原理来测量长度。
它通过发射一束光线,然后测量光线
经过一定距离后的位置,从而确定线段的长度。
在测量过程中,测长仪会利用光电传感器来检测光线的位置,然后根据光线的位置来计算线段的长度。
这种原理可以实现对线段长度的高精度测量,适用于各种复杂环境下的测量任务。
其次,测长仪利用测量学原理来进行长度测量。
在测量过程中,测长仪会采集
光线的反射和折射数据,然后根据这些数据来计算线段的长度。
测长仪会根据光线的反射角度和折射率来确定线段的长度,从而实现对线段长度的准确测量。
这种原理可以有效地避免测量误差,并且可以适用于不同材质和形状的线段。
总之,测长仪的原理是基于光学原理和测量学原理的,通过测量光线的反射和
折射来确定线段的长度。
它可以实现对线段长度的高精度测量,适用于各种复杂环境下的测量任务。
测长仪在工程测量、地质勘探、建筑设计等领域有着广泛的应用,为各种测量任务提供了可靠的技术支持。
希望通过本文的介绍,可以更好地理解测长仪的原理和应用。

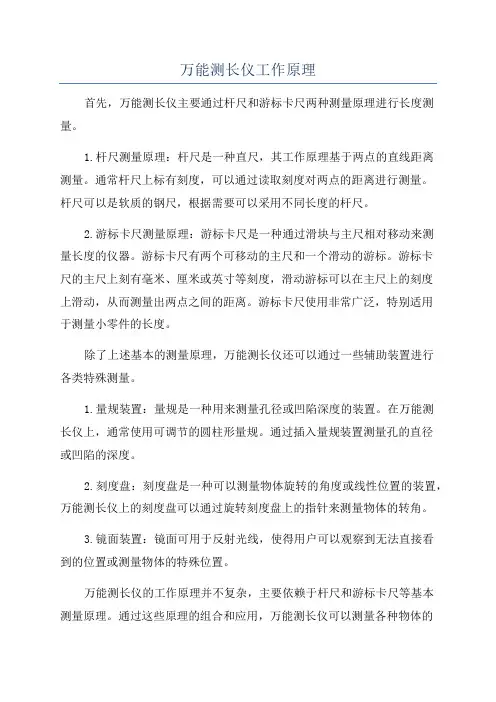

万能测长仪工作原理
首先,万能测长仪主要通过杆尺和游标卡尺两种测量原理进行长度测量。
1.杆尺测量原理:杆尺是一种直尺,其工作原理基于两点的直线距离
测量。
通常杆尺上标有刻度,可以通过读取刻度对两点的距离进行测量。
杆尺可以是软质的钢尺,根据需要可以采用不同长度的杆尺。
2.游标卡尺测量原理:游标卡尺是一种通过滑块与主尺相对移动来测
量长度的仪器。
游标卡尺有两个可移动的主尺和一个滑动的游标。
游标卡
尺的主尺上刻有毫米、厘米或英寸等刻度,滑动游标可以在主尺上的刻度
上滑动,从而测量出两点之间的距离。
游标卡尺使用非常广泛,特别适用
于测量小零件的长度。
除了上述基本的测量原理,万能测长仪还可以通过一些辅助装置进行
各类特殊测量。
1.量规装置:量规是一种用来测量孔径或凹陷深度的装置。
在万能测
长仪上,通常使用可调节的圆柱形量规。
通过插入量规装置测量孔的直径
或凹陷的深度。
2.刻度盘:刻度盘是一种可以测量物体旋转的角度或线性位置的装置,万能测长仪上的刻度盘可以通过旋转刻度盘上的指针来测量物体的转角。
3.镜面装置:镜面可用于反射光线,使得用户可以观察到无法直接看
到的位置或测量物体的特殊位置。
万能测长仪的工作原理并不复杂,主要依赖于杆尺和游标卡尺等基本
测量原理。
通过这些原理的组合和应用,万能测长仪可以测量各种物体的
长度、直径、角度等。
此外,还可以根据需要使用不同的辅助装置进行各类特殊测量。
万能测长仪的使用广泛性和精确性使其成为工业生产和制造过程中不可或缺的重要工具。
万能测长仪安全操作及保养规程万能测长仪是一种常用的测量设备,用于测量物体长度、直径、走距离等。
在使用过程中,为确保操作人员的安全和仪器的正常运转,需要遵守一些安全操作规程并保养好设备。
安全操作规程1. 仪器安装在安装仪器时,请遵守以下规程:•选一个平稳的、无振动、又不受风吹日晒雨淋的地方,安装环境温度应在5℃~40℃之间,相对湿度不超过80%。
•确保仪器平稳牢固,各个部件固定牢固。
•已正确安装地,须调整光纤入口与物品在同一条直线上。
•连接电源,查看电源电压是否符合规定要求,并确保安全接地。
2. 操作准备在使用仪器前,请遵守以下规程:•操作者应已经接受过测量仪器的使用培训,并熟悉各项功能和操作步骤。
•穿戴工作服并戴好安全帽、耳罩、手套等相关防护用品。
•监测并保证环境适宜,防止出现干扰和误差。
3. 操作流程在操作仪器时,请遵守以下规程:•在做测量之前,必须确保仪器已经得到了充分的预热,这个过程需要时间,请注意提前做好准备。
•在进行测量之前,仔细检查仪器指示灯是否亮着,电流是否稳定,且在正常范围之内。
•运行测量步骤时,应仔细阅读并遵循精确的操作手册,确保结果精确可靠。
•测量过程中,操作者应保持冷静,避免任何无关的噪音和动作干扰操作。
4. 异常处理在使用仪器时,可能出现以下异常情况,请遵守以下规程:•如指示灯不亮,请检查连接线是否松动或接触不良,或者电源端是否开启。
•如指示灯亮红色或闪烁,请检查各项电路插头是否紧固,有无接触不良的情况发生。
•如测量结果与实际值不符或出现其他波动现象,请按照测量过程中的操作手册进行排查。
•如出现无法解决的问题,请联系专业工程师或是设备厂商,以进行专业排查和维修。
保养规程为确保万能测长仪的长时间正常运行,请进行以下保养:•在使用过程中,严格按照操作手册的规定使用,谨防撞击、摔落等损坏。
•使用后及时清理测量头内部,防止测量头过于影响测量精度。
•定期对仪器进行全面维护和检查,保持其良好的使用状态。

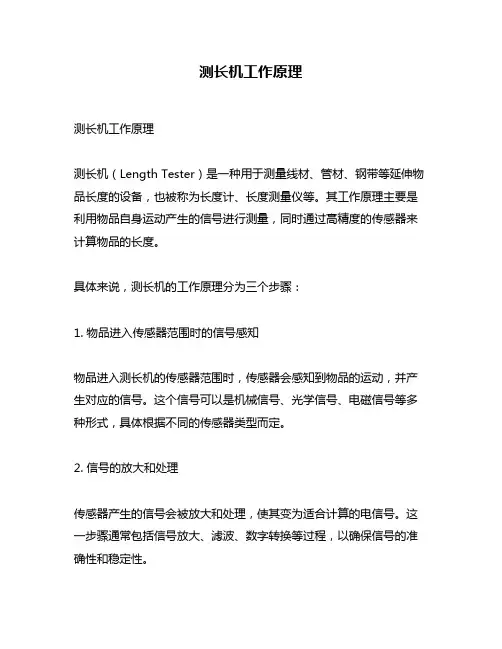

测长机工作原理
测长机工作原理
测长机(Length Tester)是一种用于测量线材、管材、钢带等延伸物品长度的设备,也被称为长度计、长度测量仪等。
其工作原理主要是利用物品自身运动产生的信号进行测量,同时通过高精度的传感器来计算物品的长度。
具体来说,测长机的工作原理分为三个步骤:
1. 物品进入传感器范围时的信号感知
物品进入测长机的传感器范围时,传感器会感知到物品的运动,并产生对应的信号。
这个信号可以是机械信号、光学信号、电磁信号等多种形式,具体根据不同的传感器类型而定。
2. 信号的放大和处理
传感器产生的信号会被放大和处理,使其变为适合计算的电信号。
这一步骤通常包括信号放大、滤波、数字转换等过程,以确保信号的准确性和稳定性。
3. 计算物品长度
经过信号处理后,计算机系统便可以根据传感器的信号数据来计算物品的长度。
在计算过程中,还需要考虑到物品的速度、密度等因素,这些信息通常会通过计算机系统预先设定好,以便精确计算物品的长度。
总的来说,测长机的核心在于传感器的精度和稳定性,因此其选择和使用非常讲究。
同时,计算机系统的软件设计与算法优化也对测长机的准确性和稳定性具有非常重要的影响。
测长机在工业生产过程中具有非常重要的作用,可以为生产环节提供高精度的长度测量数据,在保证产品质量的同时,也提高了生产效率和经济效益。

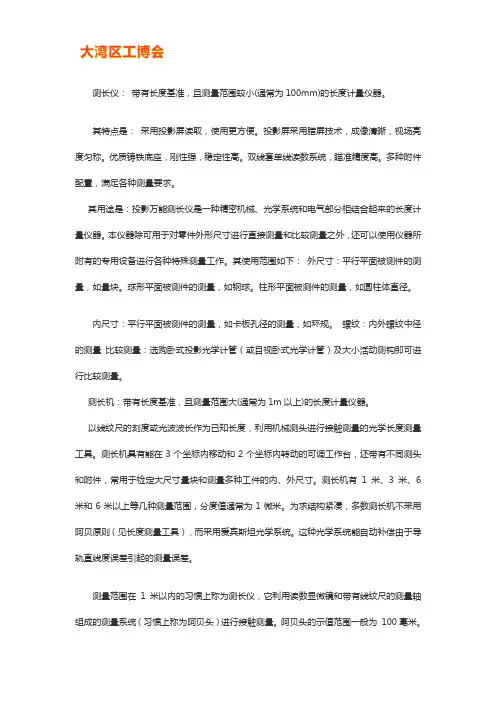

测长仪:带有长度基准,且测量范围较小(通常为100mm)的长度计量仪器。
其特点是:采用投影屏读取,使用更方便。
投影屏采用腊屏技术,成像清晰,视场亮度匀称。
优质铸铁底座,刚性强,稳定性高。
双线套单线读数系统,瞄准精度高。
多种附件配置,满足各种测量要求。
其用途是:投影万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。
本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外,还可以使用仪器所附有的专用设备进行各种特殊测量工作。
其使用范围如下:外尺寸:平行平面被测件的测量,如量块。
球形平面被测件的测量,如钢球。
柱形平面被测件的测量,如圆柱体直径。
内尺寸:平行平面被测件的测量,如卡板孔径的测量,如环规。
螺纹:内外螺纹中径的测量比较测量:选购卧式投影光学计管(或目视卧式光学计管)及大小活动测钩即可进行比较测量。
测长机:带有长度基准,且测量范围大(通常为1m以上)的长度计量仪器。
以线纹尺的刻度或光波波长作为已知长度,利用机械测头进行接触测量的光学长度测量工具。
测长机具有能在3个坐标内移动和2个坐标内转动的可调工作台,还带有不同测头和附件,常用于检定大尺寸量块和测量多种工件的内、外尺寸。
测长机有1米、3米、6米和6米以上等几种测量范围,分度值通常为1微米。
为求结构紧凑,多数测长机不采用阿贝原则(见长度测量工具),而采用爱宾斯坦光学系统。
这种光学系统能自动补偿由于导轨直线度误差引起的测量误差。
测量范围在1米以内的习惯上称为测长仪,它利用读数显微镜和带有线纹尺的测量轴组成的测量系统(习惯上称为阿贝头)进行接触测量。
阿贝头的示值范围一般为100毫米。
测长仪有立式和卧式两种。
它的结构设计一般符合阿贝原则,故通常也称为阿贝测长仪。
立式测长仪和卧式测长仪的测量范围通常分别不大于250毫米和600毫米(测量范围大于100毫米时需要用量块调整零位)。
前者主要用于测量外尺寸,后者主要用于测量较大工件或在立式测长仪上不易定位的工件如圆盘等的内、外尺寸等。
测量仪器使用说明一、测量仪器介绍测量仪器是用来测量物体长度、面积、体积等参数的工具。
它通常由主体、刻度尺、游标、光线透视物等组成。
适用于学校物理实验室、工厂和家庭使用。
本说明书将详细介绍测量仪器的使用方法及注意事项。
二、仪器使用方法1.准备工作在使用测量仪器之前,首先需要进行准备工作。
清洁测量仪器的刻度尺和游标,并确保任何杂质或灰尘都已清除。
这样可以确保测量结果的准确性。
2.尺寸选择根据需要测量的物体尺寸,选择合适的刻度尺。
如果需要测量较小的尺寸,可以选择刻度较小的刻度尺。
对于较大的尺寸,则需要选择刻度较大的刻度尺。
3.测量长度将测量仪器对准待测量的物体,缓慢地移动游标,直到游标的尖端与物体表面接触。
读取游标所指示的长度值,并记录下来。
4.测量面积如果需要测量物体的面积,将刻度尺放置在物体的一边,并用游标测量另一边的长度。
然后,将刻度尺放在物体的另一边,并用游标测量剩余的一边的长度。
最后,将两个长度值相乘即可得出面积值。
5.测量体积要测量物体的体积,需要先测量物体的长度、宽度和高度。
然后,将这三个值相乘即可得出体积值。
三、注意事项1.使用前需检查仪器是否正常工作。
如有刻度不清晰或游标移动不灵活等情况,应及时修理或更换测量仪器。
2.在使用测量仪器时,应确保仪器的表面干净,以免影响测量精度。
3.在测量长度时,应保持仪器与物体表面的垂直状态,以确保测量结果的准确性。
4.在测量面积和体积时,应将刻度尺和游标放置在物体表面的相同位置,并确保测量值的正确读取。
5.轻拿轻放,并避免将测量仪器摔落,以免损坏测量仪器造成不必要的损失。
四、常见问题及解决方法1.为什么测量结果不准确?可能是由于测量仪器本身的问题,可以尝试更换新的测量仪器。
另外,还需要检查是否有杂物或灰尘附着在仪器上,应清洁仪器以保证准确性。
2.游标移动不灵活怎么办?清洗游标并涂上适量的润滑剂可以解决游标移动不灵活的问题。
如果问题仍然存在,可能需要更换游标部件。
万能测长仪的使用方法及测量实验内容: 普通精度尺寸的测量。
用万能测长仪测量轴和孔的直径。
基本要求:万能测长仪的结构原理及使用。
一、实验目的与要求1.了解万能测长仪的组成结构。
2.了解万能测长仪测量轴和孔的直径的方法。
二、实验类型本实验为检测实验,属验证型三、实验原理及说明万能测长仪是按照阿贝原则设计制造的。
被测工件是在标准件(玻璃尺)的延长线上。
因此能保证仪器的高精度测量。
它在测量时,是直接把测件与精密玻璃尺作比较,然后利用补偿式读数显微镜观察刻度尺,进行读数。
玻璃刻度尺被固定在测体上。
因其在纵向轴线上,故刻度尺在纵向上之移动量完全与试件之长度一致,而此移动量可在显微镜中读出,如图1所示。
万能测长仪主要由底座、万能工作台、测座、尾座以及各种测量设备附件所组成的。
各部分的构造及用途分别介绍如下:(一)基座主要有底座(图二中1)和万能工作台(图三中20)所组成。
它是用以承受和安放仪器的主要部件和各个附属设备的部分。
(二)测座测座(如图四所示)是由测杆(38)、读数显微镜(34)、照明装置(37)及微动装置(47)所组成。
它可以通过滑座(44)在基座床面的导轨上滑动,并能用手轮(45)在任何位置上固定。
测座的壳体(43)是由内六角螺钉(24)与滑座紧固成一体。
测杆是在壳体中的滚动轴承上运动,它可以通过螺钉(36)固定在其运动范围内的任何位置上。
测杆内部装有一根刻划长度为100毫米的精密刻度尺。
测杆的右端有一个牵绳环(39),在测定内尺寸时,用以牵住重锤的引线而产生一定的测量力。
左端的拉杆(21),则用以牵住作外尺寸测量时重锤引线。
(22)、(23)是两个滑轮,重锤引线跨越于其上。
读数显微镜(34),装于壳体(43)上。
目镜(32)的视度,在测量时可以旋转视度圈(33)调整。
手轮(35)可以带动移动分划板移动。
手轮(31)可以使整组目镜在测量轴线方向作少量移动,测量时可以用其迅速对正零位(或起始值)。
(48)是锁紧螺钉,在移动(31)之前必须先将其松开,对准以后再将其锁紧,然后进行测量。

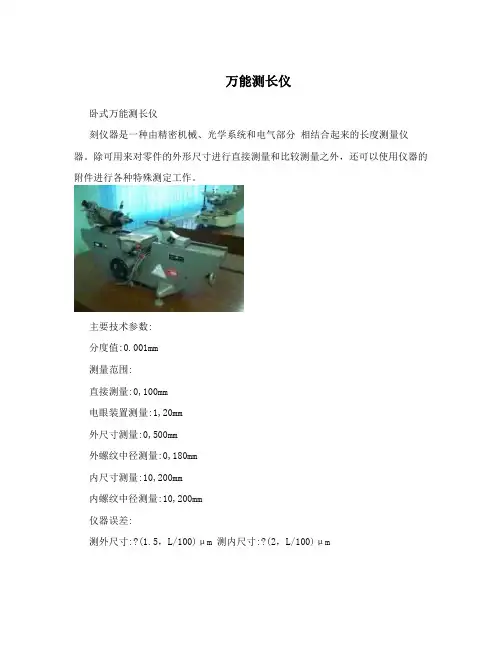

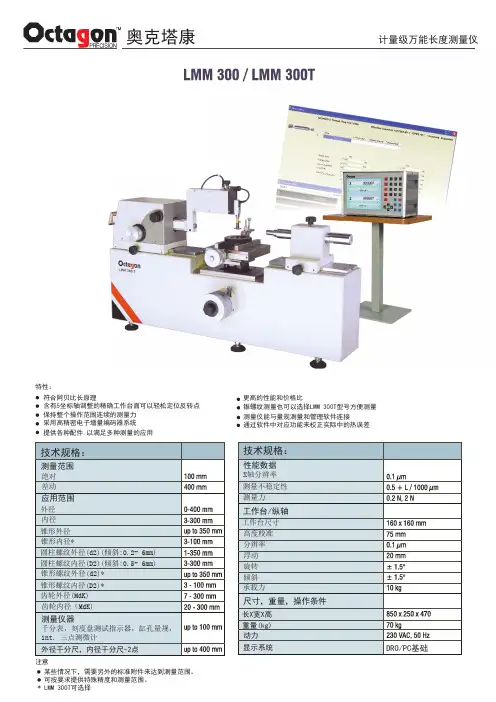

万能测长仪卧式万能测长仪刻仪器是一种由精密机械、光学系统和电气部分相结合起来的长度测量仪器。
除可用来对零件的外形尺寸进行直接测量和比较测量之外,还可以使用仪器的附件进行各种特殊测定工作。
主要技术参数:分度值:0.001mm测量范围:直接测量:0,100mm电眼装置测量:1,20mm外尺寸测量:0,500mm外螺纹中径测量:0,180mm内尺寸测量:10,200mm内螺纹中径测量:10,200mm仪器误差:测外尺寸:?(1.5,L/100)μm 测内尺寸:?(2,L/100)μm测量原理:万能测长仪是按照阿贝原则设计制造的,其测量精度较高。
在万能测长仪上进行测量,是直接把被测件与精密玻璃尺作比较,然后利用补偿式读数显微镜观察刻度尺,进行读数。
玻璃刻度尺被固定在测体上。
因其在纵向轴线上,故刻度尺在纵向上的移动量完全与被测件之长度一致,而此移动量可在显微镜中读出,如上图所示。
仪器结构:如下图所示,主要由底座1、万能工作台10、测量座、尾座15、各种测量设备附件等所组成。
底座的头部和尾部分别安装着测量座和尾座,它们可在导轨沿测量轴线方向移动,在底座中部安装着万能工作台,通过底座尾部的平衡装置,可使工作台连同被测零件一起轻松地升降。
平衡装置是通过尾座下方的手柄使弹簧产生不同的伸长和拉力,再通过杠杆机构和工作台升降机构连接,使与工作台的重量相平衡。
卧式测量长仪测量原理图万能工作台可有5个自由度的动运。
中间手轮5是调整其升降运动,范围为0,105毫米,并可由刻度盘上读了。
旋转前端微分筒4可使工作台产生0,25毫米的横向移动。
扳动侧面两手柄可使工作台具有?3?的倾斜运动或使工作台绕其垂直轴线旋转?4?。
在测量轴线上工作台可自由移动?5毫米。
测量座是测量过程中感应尺寸变化并进行读数的重要部件,主要由测杆、读数卧式万能测长仪结构图显微镜、照明装置及微动装置所组成。
它可以通过滑座在底座床面的导轨上滑动,并能用手轮在任何位置上固定。
