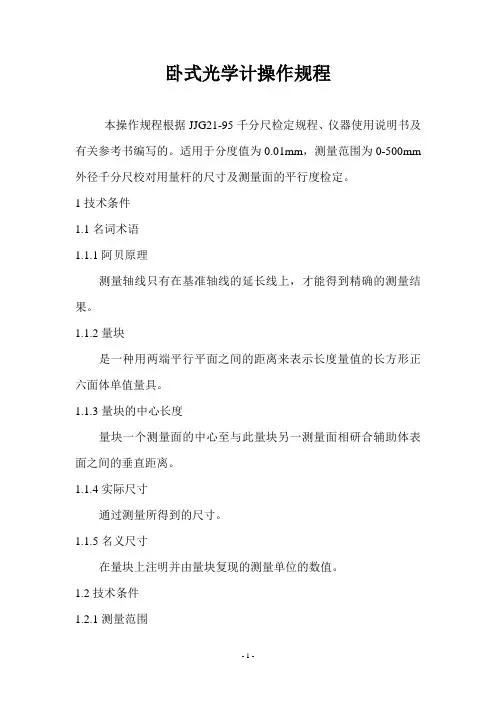

卧式光学计操作规程本操作规程根据JJG21-95千分尺检定规程、仪器使用说明书及有关参考书编写的。
适用于分度值为0.01mm,测量范围为0-500mm 外径千分尺校对用量杆的尺寸及测量面的平行度检定。
1技术条件1.1名词术语1.1.1阿贝原理测量轴线只有在基准轴线的延长线上,才能得到精确的测量结果。
1.1.2量块是一种用两端平行平面之间的距离来表示长度量值的长方形正六面体单值量具。
1.1.3量块的中心长度量块一个测量面的中心至与此量块另一测量面相研合辅助体表面之间的垂直距离。
1.1.4实际尺寸通过测量所得到的尺寸。
1.1.5名义尺寸在量块上注明并由量块复现的测量单位的数值。
1.2技术条件1.2.1测量范围直接测量:0-100mm;比较测量:外尺寸为0-500mm;内尺寸:使用大小测钩深度从4-50mm时为10-200mm。
使用电眼测量装置时为1-20mm.,外螺纹中径测量至180mm,内螺纹中径测量,当深度从10-50mm时为14~140mm.。
1.2.2分格值为0.001mm。
1.2.3测量力在一般情况下为1.5-2.5N;使用电眼装置测量时为0。
1.2.4仪器示值变动性外尺寸测量时仪器的示值变动性0.3μm;内尺寸测量时仪器的示值变动性0.5μm。
1.2.5直接测量时仪器的准确度外尺寸测量时仪器的准确度(1.5+l/200)μm;内尺寸测量时仪器的准确度(2+l/200)μm。
1.2.6万能工作台测微鼓分格值为0.01mm;工作台横向移动范围不小于25mm;工作台垂直升程不小于100mm;工作台荷重不小于10kg。
1.2.7顶针架最大夹持直径当长度小于85mm时为Φ180;当长度等于200mm时为Φ20。
1.2.8测帽内径配合尺寸为Φ6H7。
1.2.9测量杆与测帽内径配合的外径尺寸为Φ6g6。
1.2.10仪器的外形尺寸长×宽×高=1000×370×620mm。

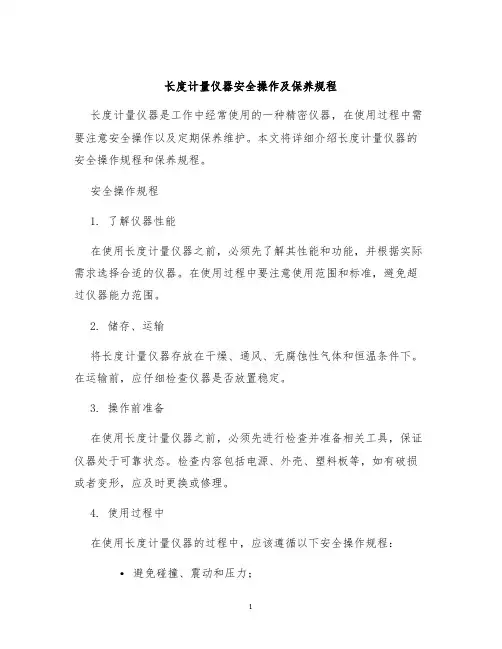

长度计量仪器安全操作及保养规程长度计量仪器是工作中经常使用的一种精密仪器,在使用过程中需要注意安全操作以及定期保养维护。
本文将详细介绍长度计量仪器的安全操作规程和保养规程。
安全操作规程1. 了解仪器性能在使用长度计量仪器之前,必须先了解其性能和功能,并根据实际需求选择合适的仪器。
在使用过程中要注意使用范围和标准,避免超过仪器能力范围。
2. 储存、运输将长度计量仪器存放在干燥、通风、无腐蚀性气体和恒温条件下。
在运输前,应仔细检查仪器是否放置稳定。
3. 操作前准备在使用长度计量仪器之前,必须先进行检查并准备相关工具,保证仪器处于可靠状态。
检查内容包括电源、外壳、塑料板等,如有破损或者变形,应及时更换或修理。
4. 使用过程中在使用长度计量仪器的过程中,应该遵循以下安全操作规程:•避免碰撞、震动和压力;•注意使用环境和操作人员的安全;•严禁在仪器上放置物品,以防止损坏或滑落;•在进行调整、安装和操作时,必须使用标准设备和工具,以防止对仪器造成损害。
5. 关闭仪器在使用长度计量仪器结束后,应该及时将仪器关闭并进行正确的储存。
在关闭过程中应该注意电源和按键的关闭顺序,并将仪器存放在固定位置。
保养规程1. 检查仪器定期检查长度计量仪器的各项参数是否正常,检查内容包括电源状态、仪器外观、安装状态等。
检查发现问题应及时更换或修理。
2. 清洁仪器使用仪器后需要清洁其表面和内部。
应选择合适的布、棉纱等清洁工具,并使用无腐蚀性洗剂清洗外壳和内部的污垢。
在清洁过程中应注意不要使用针、刀等尖锐物品,以免对仪器造成伤害。
3. 校对仪器长度计量仪器使用一段时间后,需要通过标准硬件进行校对,以保证其测量精确度。
仪器校准应由具备专业技能和技术资质的人员进行,并在校准过程中认真记录相关参数。
4. 更新维护定期更新长度计量仪器的软件和固件,确保其功能和性能与时俱进。
同时还应在使用过程中,根据使用记录统计其使用寿命和维修情况。
注意事项•长度计量仪器必须在干燥、通风、无腐蚀性气体和恒温条件下使用。
测量仪器使用操作规程为了加强各个测量人员对仪器的保护意识,为了更高效、快速的、准确的开展工作,特制定以下仪器操作规程:1、仪器备有塑料包装箱,仪器从箱中取出须小心,应轻拿轻放。
一只手握扶照准部,一只手握扶望远镜;2、仪器在三脚架上安装时,要一只手握扶照准部,一只手旋动三脚架的中心螺旋,防止仪器滑落,卸下时也应如此,同时脚架的螺栓应拧紧后方可安放仪器,脚架安放时应安放严实,防止仪器因脚架不稳摔坏仪器;3、观测时,旋转仪器应用手扶照准部,不要用望远镜转仪器;4、观测时,应避免阳光直晒仪器上,以免影响仪器精度;5、在严寒冬季观测时,室内外温差较大,仪器在搬到室外或搬入室内时,应隔一段时间后才能开箱;6、外露的光学零件表面如有灰尘时,可用软毛刷轻轻的刷去,如有水汽或油污,可用脱脂棉或镜头纸轻轻地擦净,切不可用手帕、衣服擦拭光学零件表面;7、仪器在不使用时应保存在干燥、清洁、通风良好的储存室内,室内的湿度不要太高,也不要太低,温度应控制在-20?~+45?之间;8、仪器的内包装箱内应经常更换干燥剂,应使用干燥剂的湿度小于20,;9、仪器使用完毕后,要用绒布或毛刷清除仪器表面的灰尘,然后再把仪器装入箱内;10、长途运输仪器时,最好进行外包装,并一定要使仪器捆得结实,切勿相互移动碰击;11、在外业施测时搬离测站时,如果距离较近,仪器可连同三脚架一起搬动,但须小心,最好把三脚架挟在肋下,仪器放在前面,以手保护。
应避免扛在肩膀上行走。
如果距离较远,要取下仪器放进仪器箱内搬走;12、仪器应做定期的检验与维修,并认真地填好仪器档案;13、仪器在使用前应先仔细阅读使用说明书后方可使用该仪器;14、仪器在不能正常使用的情况下,非专业人士不能任意拆卸修理,否则一切后果自负;15、仪器在使用过程中,应多观察周边环境,应避免放在或安放在有可能危及仪器安全的地方;16、仪器在使用过程时,应由熟知仪器原理及操作方法的人员操作,严禁由非专业人员操作。
测量仪器的使用方法
1. 具体测量仪器的使用方法需要根据不同的仪器而定。
一般来说,使用前需了解该仪器的结构、原理、特点以及测量方法和注意事项。
2. 使用前需要对仪器进行检查,确保其完好无损、无损坏或失灵情况。
特别注意电器仪器的电线、插头和保险丝是否正常接触。
3. 在安装仪器时,应根据仪器的要求进行操作。
如进行校准和调试,调节仪器的灵敏度、精度和时间常数等。
4. 当测量时,应准确地选择检测物品的位置,并将仪器放置稳定。
需要注意的是,测量过程中不要进行震动或碰撞,以避免对测量结果的影响。
5. 在记录测量结果时,应该注意记录所需的数据,以便进行后续计算。
将结果记录在记录表或记录本中,以备将来需要使用。
6. 在使用完成后,应该将测量仪器进行清洁、保养和储存,以便下次使用时保证其正常工作。
7. 使用测量仪器前,需要了解理论和实践知识,尤其是需要了解所用的仪器的基本结构和使用原理,遵循安全规范,正常使用测量仪器,确保数据准确。
测量仪器操作说明书一、引言本测量仪器操作说明书旨在向用户提供对测量仪器的准确操作指南。
请仔细阅读本手册,并按照说明进行操作,以确保测量结果的准确性和仪器的长期使用。
二、安全操作须知在开始使用测量仪器之前,请确保仪器和操作环境的安全。
以下是一些必要的安全操作须知:1. 仅授权人员可以操作仪器,确保无授权人员无法接触仪器。
2. 在使用仪器之前,确认所有操作人员已接受必要的培训和理解操作手册。
3. 仪器应放置在干燥、清洁和稳定的工作台上,避免与振动源或其他干扰源接触。
4. 当仪器工作时,请确保操作人员使用适当的个人防护设备,如安全眼镜、手套等。
5. 在操作过程中,如有任何异常或故障,请立即停止使用,并联系售后服务部门。
三、仪器操作步骤本节详细描述了使用测量仪器的操作步骤,请按照以下步骤进行操作:1. 准备阶段a) 确认仪器与电源连接稳定,打开电源开关。
b) 检查仪器显示屏是否正常,如有异常请停止使用。
c) 根据测量对象的特性选择相应的测量模式。
d) 确保测量仪器的传感器与被测物体充分接触。
2. 校准阶段a) 按照操作手册中的说明,对仪器进行校准。
b) 校准完成后,确认仪器显示正确的校准结果。
3. 测量操作a) 根据测量对象的特性和要求,选择适当的测量参数。
b) 保持测量仪器与被测物体的固定位置,确保不会受到外部干扰。
c) 启动测量并等待数据稳定。
d) 记录并保存测量结果。
4. 关机和维护a) 测量完成后,关闭测量仪器及电源开关。
b) 将测量仪器置于适当的存放位置,避免灰尘和湿气。
四、故障排除如果在操作中遇到任何故障,请参照以下故障排除方法:1. 仪器无法启动或显示异常a) 检查电源连接是否松动或损坏。
b) 检查电池电量是否充足。
c) 请联系售后服务部门。
2. 测量结果异常a) 检查仪器是否正确校准。
b) 确保测量仪器与被测物体充分接触。
c) 排除外部干扰源。
五、维护保养为确保测量仪器的长期使用,请注意以下维护保养事项:1. 定期清洁仪器表面,避免污垢影响仪器性能。
测量仪器的使用方法
测量仪器的使用方法如下:
1. 安装仪器:首先,根据仪器的说明书,将仪器所需的部件正确安装在指定的位置上。
确保仪器放置稳定,并接好相应的电源线。
2. 连接样品或被测物:根据需要,将样品或被测物正确放置在仪器所提供的样品槽或测量台上。
注意保持样品的稳定,并避免其他物质的干扰。
3. 设置参数:根据仪器的要求和实际需要,设置相关的测量参数。
这包括测量范围、采样频率、测量时间等。
根据具体仪器的操作面板或界面,进行相应的调整。
4. 开始测量:确认参数设置正确后,按下仪器上的开始测量按钮或触发测量的命令。
仪器将开始自动测量,并根据设定的参数记录相应的数据。
5. 结束测量:测量完成后,根据需要,保存测量数据或结果。
根据仪器的操作指南,正确停止测量,并关闭仪器的电源。
6. 数据处理和分析:将测量得到的数据导入到相应的软件或工具中,进行进一步的数据处理和分析。
根据需要,制作图表或报告,以便有效地呈现结果。
7. 仪器维护:使用完毕后,根据仪器的维护手册,正确清洁和
保养仪器。
定期进行校准和质量控制,以确保仪器的准确性和可靠性。
需要注意的是,不同的测量仪器具有不同的操作方法和使用要求,因此在使用前应仔细阅读仪器的说明书和操作指南,并按照相关要求进行操作。
测量仪操作规程《测量仪操作规程》一、测量仪的选择1. 根据测量需要选择合适的测量仪器。
2. 确保测量仪器的准确性和稳定性。
二、测量前的准备1. 根据测量对象的要求进行测量仪器的校准。
2. 确保测量仪器和周围环境的干净和整洁,避免杂物影响测量结果。
3. 根据测量要求设置测量仪器的参数和标准。
三、测量操作1. 操作人员必须具备相关的测量知识和操作技能。
2. 在测量过程中,需遵守相关的测量规范和标准,确保测量结果的准确性。
3. 在测量过程中,记录必要的测量数据和结果,以备后续分析和评估。
四、测量完成后的处理1. 停止测量仪器的运行,关闭电源。
2. 对测量仪器进行清洁和保养,确保其正常运行和使用寿命。
3. 对测量数据和结果进行分析和评估,及时进行相关的处理和报告。
五、测量仪器的管理1. 对测量仪器进行定期的检测、校准和维护,确保其准确性和稳定性。
2. 对测量仪器进行合理的存放和保管,避免受到损坏和影响。
3. 严格控制测量仪器的使用权限,确保测量操作的安全和可靠。
六、事故处理1. 如果在测量过程中出现异常情况或事故,应立即停止测量操作,并采取相应的处置措施。
2. 对测量仪器的故障或损坏,应及时进行维修和更换,确保其正常使用。
七、培训和评估1. 对操作人员进行相关的测量仪器操作培训,提高其测量操作技能和风险意识。
2. 定期对操作人员进行相关的测量仪器操作评估,确保其操作规程的有效执行和安全使用。
以上为《测量仪操作规程》的相关内容,希望能够提高测量仪器的安全使用和测量结果的准确性。
测长仪使用规范一光滑圆柱体直径的绝对测量1 选择一对球面测帽分别装在主测量轴与尾管上,挂上外测砝码。
2 使两测帽相接触,用螺丝刀调节尾管上两颗相互垂直的螺钉,同时观察示值的变化,当示值为最大值时,便可停止调节,此时测帽的球心即与测量轴线重合。
上述过程也可称为找转折点。
3 轻轻拉动主测量轴,使两球面测帽轻轻撞击,观察示值,若示值无变化即可。
4 点击鼠标,得一测量点,序号为1。
5 移开主测量轴,旋紧主测量轴锁紧螺钉。
6 将被测圆柱体置于工作台上,松开主测量轴锁紧螺钉,使测帽与圆柱体接触。
7 左右偏摆万能工作台,观察示值的变化,当示值为最小值时,调节万能工作台前后移动手轮,观察示值的变化,当示值为最大值时,重复上述操作步骤,至“最小值”与“最大值”数值相同即可。
8 点击鼠标,得一测量点,序号为2。
9 将被测圆柱体从工作台上取下,使两球面接触,点击鼠标,得一测量点,序号为3。
若序号3与序号1的数值一致,则本次测量有效;若相差较大,则需重新测量。
11 用鼠标点击绝对测量功能块,将所需参数输入,即可得到被测圆柱体直径。
二电测绝缘工作台测量内孔直径1 检查底座水泡是否聚中。
2 安装电眼工作台使水泡聚中。
3 解下重力测锤,松开测轴锁紧螺钉,啮合微动机构。
4 安装电眼测头。
5 接通电眼回路,检查电眼闪烁是否灵敏。
6 根据电眼指示,在弦1两端采样两点,坐标点序号为1、2,在万能工作台前后移动手轮上读取一值,为H1。
7 旋转万能工作台前后移动手轮至H2,根据电眼指示,在弦2两端采样两点,坐标点序号为3、4。
8 用鼠标点击电眼测孔法功能块,将所需参数输入,即可得到被测量内孔的直径。
三双钩法测量卡板尺寸1 将一对大测钩分别装在主测量轴及尾管上,挂上内测砝码。
2 将一对等高垫铁装夹在万能工作台上。
3 将标准环规固定在等高垫铁上,升降工作台,使测头与标准环规工作面接触。
4 左右偏摆万能工作台,观察示值的变化,当示值为最小值时,调节万能工作台前后移动手轮,观察示值的变化,当示值为最大值时,重复上述操作步骤,至“最小值”与“最大值”数值相同即可。
品保规范 测长仪操作规程 编号: 版本: 002编制 : 修订: 批准 : 日期 2014-07-29第 1 页 共 3 页一, 外尺寸绝对测量包括内套沟径尺寸绝对测量、外径基准件尺寸绝对测量:内套沟径尺寸绝对测量操作步骤 :1, 选择软件界面上外尺寸绝对测量。
2, 选择外尺寸测量的2个测头(1)分别固定在测长仪的尾管(2)和测量主轴(3)上。
3, 拉动外测张力线(4)固定在张力索夹头上(5),慢慢地让两个测头相接触。
4, 调节尾管螺钉(6)找到两测头相接触的最大点。
(电脑显示)5, 按电脑清零健,用手慢慢移动测长仪左侧测量主轴,当两个测头之间有合适位置可以放下被测套圈时锁紧主轴上的锁紧螺钉(7)。
6, 用固定支架(8)固定需要测量的内套套圈。
7, 松开主轴上锁紧螺钉用手让主轴上的测头慢慢的靠近所测的内套沟道上。
8, 打√电脑显示“最小点”调整工作台升降手轮(9)找出两测头与沟道的最小点。
打√电脑显示 “最大点”调整工作台测微鼓(10)前后移动找出两测头与沟道的最大点。
打√电脑显示“最小点”调整工作台摆动调节手柄(11)找出两测头与沟道的最小点。
9, 进行电脑数据采集、电脑所显示的数据就是该内套沟道的沟径尺寸。
1, 测头 、2,尾管 、3,主轴、4,张力线、5,张力索夹头、6,尾管螺、7,锁紧螺钉 8,固定支架、9,工作台升降手轮、10,工作台测微鼓、11,摆动调节手柄1 6 23 4 5 7 89 1011外径基准件尺寸绝对测量操作步骤:外径基准件尺寸绝对测量与内套沟径尺寸绝对测量操作步骤除了调整工作台升降手轮(9)找出两测头与基准件外壁的支脚高度外其他操作都一样。
二,内尺寸相对测量包括外套沟径尺寸相对测量、内径基准件尺寸相对测量:外套沟径尺寸相对测量操作步骤:1,选择软件界面上双钩测量法。
2,将尾座尾管卸下,换上专用尾管(12)(红点向上)。
3,安装上小测钩(13),将两测钩接触,检查是否同轴。
测量仪器操作规程1.仪器的安置1)在平地上安置仪器时,将控制三角架升降的螺旋全部松开,提升到一定高度后再全部拧紧,并打开三角架腿。
在斜坡上安置仪器时注意需将脚架的两条腿架在斜坡的下方,另一条腿适当缩短。
2)取仪器前,应注意将仪器箱平放在地面上,不能将仪器箱抱在手里取仪器。
打开仪器箱后注意观察仪器安放的位置。
提取仪器之前,先松开制动螺旋,一手握住仪器支架,一首旋转中心连接螺旋,使仪器与脚架连接牢固。
仪器取出后,随即关好仪器箱,防止灰尘和落叶进入箱内。
严禁坐在仪器箱上。
3)不能将仪器架设在道路的中间,尽量避免安置在人流、车流量较大的地方;仪器安置好后观测员不能离开仪器,以防止过往行人使用和车辆碰撞仪器。
阳光强烈时,应撑伞保护仪器,避免阳光直晒在仪器上。
遇雨时可将防雨袋罩上,保护仪器避免淋雨。
4)安置仪器时,应根据测点的位置,调整仪器的三个架腿方向,尽量避免观测员的两腿跨在架腿上。
2.仪器的使用1)在操作仪器的过程中不能将双手压在仪器或三角架上。
2)旋转仪器的照准部或望远镜时,应先松开制动螺旋,不可拧得过紧。
3)脚螺旋的移动有一定的范围,若脚螺旋旋至顶端或底端仪器还不能整平,则将各脚螺旋旋回至中间位置后,检查三角架架头是否水平,再重新整平仪器。
4)微动螺旋和微倾螺旋的转动都有一定活动范围,当向前或向后旋不动时,不能再继续旋转,应将螺旋旋至中间位置后,松开制动螺旋,瞄准目标,根据需要再使用微动螺旋。
同理,水准仪的的微倾螺旋向前或向后旋不动时,也应停止旋转,并将微倾螺旋向前或向后旋至中间位置,用脚螺旋初平后,再用微倾螺旋精平。
5)若物镜或目镜上有灰尘,可用软毛刷轻轻刷去。
如有水气或油污,可用脱脂棉或镜头纸轻轻擦去。
切不可用衣服或手帕等物擦拭镜头,以免损坏镜头上的镀膜。
6)仪器的各螺旋及转动部分如发生阻滞不灵情况应立即检查原因,并及时报告知道教师。
在原因未弄清楚前,切勿用力扭扳,以防损伤仪器结构和机件。
7)电子经纬仪、全站仪、GPS接收机等电子测量仪器,在野外更换电池时,应先关闭仪器的电源;装箱之前,也必须先关闭电源,然后装箱。
万能测长仪操作规程
1、开机:
先将电源打开,然后打开光源开关。
2、测量:
1)外尺寸
外尺寸测量属于绝对测量(直接测量)。
需先找到基准零点,然后进行测量。
步骤:
a、装上活动尾管、测帽(测量轴承内沟径时可选用测沟,测头向外反装),将左边重锤丝线挂上,移动阿贝头主轴使测帽或者测头慢慢靠近直至接触。
调节活动尾管上转折点调节螺丝,找转折点:平面测帽找最小值,球型测帽找最大值。
清零。
b、移动阿贝头主轴,直至被测工件方便固定为止,缩紧阿贝头主轴。
固定被测件,使其被测轴线大致在测量轴线上,可使用条形垫铁将工件垫高以方便测量。
c、松开阿贝头主轴,找转折点,采点。
所得数值即为被测工件尺寸。
2)内尺寸
内尺寸测量属于相对测量,需使用标准环规做测量基准。
步骤:
a、换上固定尾管,将测沟固定在尾管和主轴上,挂起右边重锤丝线。
将条形垫铁垫在工作台上,环规固定在垫铁上。
b、移动工作台将两测沟置于环规内,找转折点。
采点。
记住所采点得序号。
c、取下标准环规,将被测件装上,找转折点。
采点。
d、关闭主显示窗,打开相对测量或者测沟测量对话框,按照提示输入相关数值,计算后即得所测尺寸。
3、注意事项及仪器保养。
1)测量前将测头测帽及被测件表面用软布或者吸油纸沾汽油擦净,测量后需重新涂上防锈油,放入附件箱或者干燥箱内。
2)仪器切勿随意搬动,震动,使用时轻拿轻放,切勿猛烈撞击。
3)保持室内清洁,温度控制在20±1℃,湿度60%以内。
4)导轨定时保养涂油。
