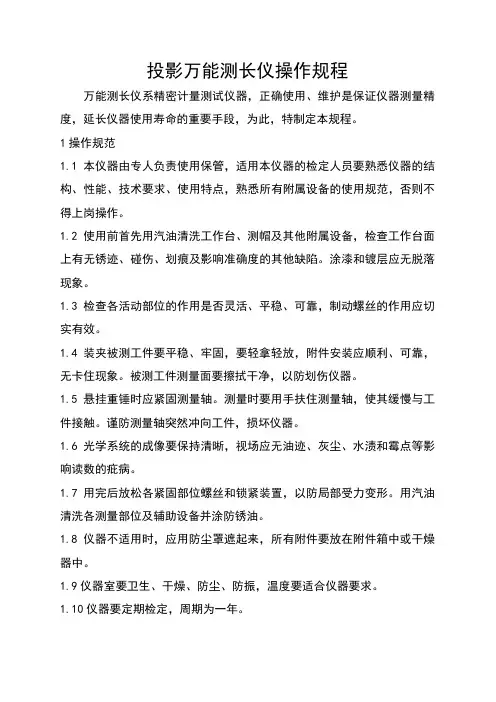

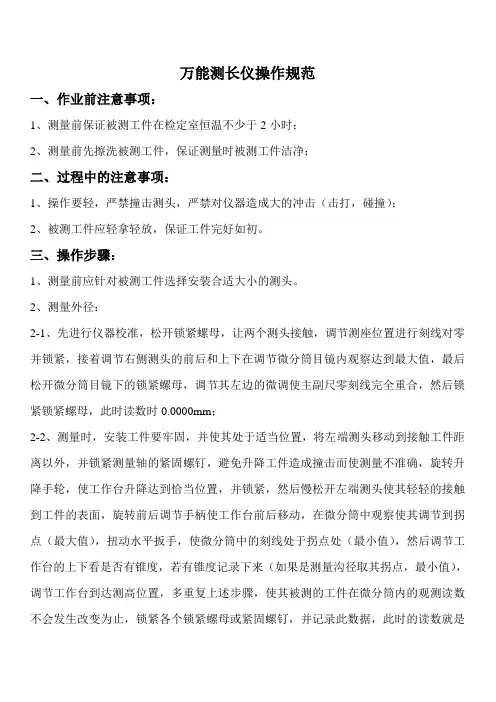

投影万能测长仪操作规程
万能测长仪系精密计量测试仪器,正确使用、维护是保证仪器测量精度,延长仪器使用寿命的重要手段,为此,特制定本规程。
1操作规范
1.1本仪器由专人负责使用保管,适用本仪器的检定人员要熟悉仪器的结构、性能、技术要求、使用特点,熟悉所有附属设备的使用规范,否则不得上岗操作。
1.2使用前首先用汽油清洗工作台、测帽及其他附属设备,检查工作台面上有无锈迹、碰伤、划痕及影响准确度的其他缺陷。
涂漆和镀层应无脱落现象。
1.3检查各活动部位的作用是否灵活、平稳、可靠,制动螺丝的作用应切实有效。
1.4装夹被测工件要平稳、牢固,要轻拿轻放,附件安装应顺利、可靠,无卡住现象。
被测工件测量面要擦拭干净,以防划伤仪器。
1.5悬挂重锤时应紧固测量轴。
测量时要用手扶住测量轴,使其缓慢与工件接触。
谨防测量轴突然冲向工件,损坏仪器。
1.6光学系统的成像要保持清晰,视场应无油迹、灰尘、水渍和霉点等影响读数的疪病。
1.7用完后放松各紧固部位螺丝和锁紧装置,以防局部受力变形。
用汽油清洗各测量部位及辅助设备并涂防锈油。
1.8仪器不适用时,应用防尘罩遮起来,所有附件要放在附件箱中或干燥器中。
1.9仪器室要卫生、干燥、防尘、防振,温度要适合仪器要求。
1.10仪器要定期检定,周期为一年。
Jo5型万能测长仪操作规程Jo5型万能测长仪操作规程一、测长仪的基本情况1. Jo5型万能测长仪是一种用于测量物体尺寸的精密仪器,适用于各种形状和材质的物体的尺寸测量。
2. 测长仪的主要部件包括仪器主体、伸缩杆、读数仪器、测量夹具等组成。
二、安全操作规范1. 操作人员需经过相关培训并持证上岗。
2. 操作前,必须检查仪器的正常工作状态,如有故障应及时通知维修人员。
3. 操作人员必须穿戴好防护设备,如防护眼镜、手套等。
4. 操作过程中,严禁将手指、手肘等置于夹具周围,以免发生伤害。
5. 操作时请注意不要过度施加力量,以免损坏夹具或仪器。
三、操作步骤1. 准备工作(1) 将测长仪放置在平稳的工作台面上。
(2) 检查伸缩杆的杆体是否光滑,并用适量的润滑油进行润滑。
(3) 检查读数仪器的灵敏度是否正常,并进行校准。
2. 设置夹具(1) 根据待测物体的形状和尺寸,选择合适的夹具,并将其固定在测长仪的夹具位置。
(2) 调整夹具的张合度,使其适合待测物体。
3. 测量操作(1) 用手将待测物体放置在夹具上,调整夹具的张合度,使其稳固固定在夹具上。
(2) 通过伸缩杆将读数指针与待测物体接触,使两者间隔距离尽量小。
(3) 缓慢转动伸缩杆,使待测物体与测长仪的读数仪器接触,直至读数仪器上显示的数值稳定。
(4) 读取并记录测量结果。
4. 结束操作(1) 将待测物体取走,并清理夹具。
(2) 清理仪器表面的灰尘和污渍,保持仪器的整洁。
四、仪器维护1. 每次使用后,应将测长仪仔细清洁并进行检查,确保各部件无损坏。
2. 定期对伸缩杆进行检查,并添加适量的润滑油。
3. 若发现测量结果偏差较大或仪器发生故障,应立即停止使用并通知维修人员。
4. 定期进行校准,以确保测长仪的准确度。
五、故障处理1. 仪器无法启动:检查电源是否正常,并检查开关是否损坏。
2. 读数仪器显示不准确:检查读数仪器的灵敏度是否正常,并进行重新校准。
3. 伸缩杆无法正常伸缩或松紧不适:检查伸缩杆是否遭到损坏,并进行维修或更换。

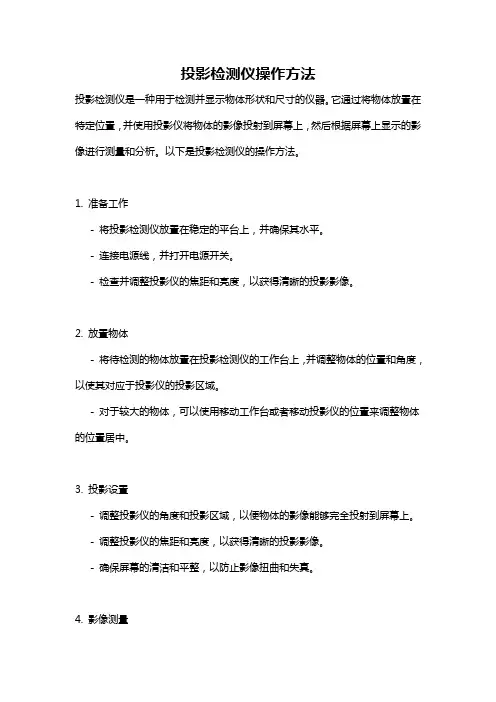

投影检测仪操作方法投影检测仪是一种用于检测并显示物体形状和尺寸的仪器。
它通过将物体放置在特定位置,并使用投影仪将物体的影像投射到屏幕上,然后根据屏幕上显示的影像进行测量和分析。
以下是投影检测仪的操作方法。
1. 准备工作- 将投影检测仪放置在稳定的平台上,并确保其水平。
- 连接电源线,并打开电源开关。
- 检查并调整投影仪的焦距和亮度,以获得清晰的投影影像。
2. 放置物体- 将待检测的物体放置在投影检测仪的工作台上,并调整物体的位置和角度,以使其对应于投影仪的投影区域。
- 对于较大的物体,可以使用移动工作台或者移动投影仪的位置来调整物体的位置居中。
3. 投影设置- 调整投影仪的角度和投影区域,以便物体的影像能够完全投射到屏幕上。
- 调整投影仪的焦距和亮度,以获得清晰的投影影像。
- 确保屏幕的清洁和平整,以防止影像扭曲和失真。
4. 影像测量- 在屏幕上观察物体的投影影像,并使用投影检测仪提供的功能进行测量和分析。
- 使用投影检测仪的测量功能,可以测量物体的尺寸、形状和角度等参数。
- 使用投影检测仪的分析功能,可以对物体进行比较、评估和分析。
5. 数据处理- 根据测量和分析结果,可以将相关数据记录下来,并进行相应的处理和分析。
- 使用投影检测仪提供的数据导出功能,可以将测量数据导出到计算机或其他设备中进行处理和分析。
- 使用投影检测仪提供的数据存储功能,可以将测量数据保存在仪器内存中,以备将来参考和比较。
6. 维护和保养- 定期清洁投影检测仪的投影仪和镜头,以确保投影影像的清晰度和亮度。
- 定期校准投影检测仪的测量功能,以确保测量结果的准确性和可靠性。
- 根据投影检测仪的使用说明和维护手册,进行定期的维护和保养工作,以延长仪器的使用寿命。
总结起来,投影检测仪的操作方法主要包括准备工作、放置物体、投影设置、影像测量、数据处理和维护和保养等步骤。
通过正确操作和维护,可以有效地使用投影检测仪进行物体形状和尺寸的检测和分析。
万能测长仪安全操作及保养规程万能测长仪是一种常用的测量设备,用于测量物体长度、直径、走距离等。
在使用过程中,为确保操作人员的安全和仪器的正常运转,需要遵守一些安全操作规程并保养好设备。
安全操作规程1. 仪器安装在安装仪器时,请遵守以下规程:•选一个平稳的、无振动、又不受风吹日晒雨淋的地方,安装环境温度应在5℃~40℃之间,相对湿度不超过80%。
•确保仪器平稳牢固,各个部件固定牢固。
•已正确安装地,须调整光纤入口与物品在同一条直线上。
•连接电源,查看电源电压是否符合规定要求,并确保安全接地。
2. 操作准备在使用仪器前,请遵守以下规程:•操作者应已经接受过测量仪器的使用培训,并熟悉各项功能和操作步骤。
•穿戴工作服并戴好安全帽、耳罩、手套等相关防护用品。
•监测并保证环境适宜,防止出现干扰和误差。
3. 操作流程在操作仪器时,请遵守以下规程:•在做测量之前,必须确保仪器已经得到了充分的预热,这个过程需要时间,请注意提前做好准备。
•在进行测量之前,仔细检查仪器指示灯是否亮着,电流是否稳定,且在正常范围之内。
•运行测量步骤时,应仔细阅读并遵循精确的操作手册,确保结果精确可靠。
•测量过程中,操作者应保持冷静,避免任何无关的噪音和动作干扰操作。
4. 异常处理在使用仪器时,可能出现以下异常情况,请遵守以下规程:•如指示灯不亮,请检查连接线是否松动或接触不良,或者电源端是否开启。
•如指示灯亮红色或闪烁,请检查各项电路插头是否紧固,有无接触不良的情况发生。
•如测量结果与实际值不符或出现其他波动现象,请按照测量过程中的操作手册进行排查。
•如出现无法解决的问题,请联系专业工程师或是设备厂商,以进行专业排查和维修。
保养规程为确保万能测长仪的长时间正常运行,请进行以下保养:•在使用过程中,严格按照操作手册的规定使用,谨防撞击、摔落等损坏。
•使用后及时清理测量头内部,防止测量头过于影响测量精度。
•定期对仪器进行全面维护和检查,保持其良好的使用状态。
万能测长仪典型测量方法举例(一)(1)内测装置内测装置包括大测钩、小测钩、小测钩顶针轴和标准环。
小测钩可测孔径范围为10~100 mm,最大孔深为15 mm。
大测钩可测孔径范围为50~150 mm,最大孔深为50 mm。
小测钩顶针轴可装于尾管孔中,代替尾管安装小测钩用。
标准环主要用于微差比较测量,其上标有刻线标志处的直径尺寸。
(2)装调与测量①测量时,首先安装大测钩或小测钩(由被测尺寸打算)。
大测钩可挺直装在测量轴和尾管的外圆表面上,小测钩则装在测量轴及顶针轴上,此时需卸下尾管将顶针轴(图7.2.15)装于尾管孔中。
顶针轴的端部结构和尾管相像,但顶针轴由4个可调螺钉来调节顶针轴的测杆,使之与测量轴上的测杆同在一轴线上,且一次调节后,可长久多次用法。
而尾管是用两个螺钉和两个弹性套来调节其测杆的,且每次装拆测头或尾管之后,均需举行调节。
图7.2.15 内测装置②测钩装调好后,将标准环装于垫铁之上,注重应使标准环上的标志线通过测量轴线,并用压板固紧。
升高工作台,调节测量轴及尾管(或顶针轴)的位置,使两测钩伸人标准环内并达到适当深度,还要使工作台在测量轴线方向应有较大的双向活动范围。
挂上测力重锤,手扶测量轴,使之缓慢地左移至测钩与标准环壁相接触。
③调节工作台,找正测位,使标准环处于正确位置,随后对准起始值。
起始值可为随意值,此时测量结果要通过容易的运算获得;起始值也可以是整数值(mm);起始值还可以为零值(0.0000)。
但这需要调节即移动囫囵测微目镜头,甚至移动测量座和尾座来实现。
内尺寸测量中常用两种起始值,一为随意值,另一为标准环尺寸值。
④当对准起始值后,把标准环取下,将被测件放在工作台上并加以紧固。
随后调整工作台,使被测件处于正确的测量位置上,此时就可以从显微镜中读数。
当对准的起始值为标准环尺寸时,此读数值就是被测工作的测量结果。
若对准的起始值为随意值,则被测内径尺寸 A=A0+(A2-A1) 式中:A1为对准的起始值;A2为显微镜的读数值;A0为标准环的.尺寸值(此值刻在标准环上)。
测长仪的使用方法《测长仪的使用方法:超简单秘籍大分享》嘿,宝子们!今天我要像分享宝藏一样,把测长仪的使用方法传授给你们。
这就像是我要给你们一把神秘的钥匙,去打开精确测量长度的大门。
首先呢,咱们得把测长仪放在一个平稳得像老和尚打坐一样的地方。
你想啊,如果测长仪放得歪歪斜斜的,就像人站在晃悠悠的船上,那测量出来的结果肯定也是东倒西歪不靠谱的。
我之前就有一次,在一个有点倾斜的桌子上用测长仪,测出来的数据那叫一个离谱,我还以为是测长仪坏了呢,结果发现就是摆放位置的问题。
所以,找个平稳的台面,这是使用测长仪的第一步,也是超级关键的一步哦。
接下来,咱要接通电源。
这就好比给测长仪注入能量,让它像充满电的超级战士一样准备战斗。
注意看电源接口,可别插错了,要是插错了,就像给汽车加错了油,肯定会出乱子的。
在接通电源之后,你会看到测长仪的屏幕或者指示灯有一些反应,这就表示它已经开始苏醒啦。
然后呢,咱们要进行校准。
这一步就像是给测长仪做个视力检查,确保它看得准准的。
不同的测长仪校准方式可能有点小差别,但一般都会有个标准的校准块。
把这个校准块放在测长仪的测量区域,就像把模特放在了量体裁衣的地方一样。
然后按照仪器上的操作按钮,进行校准设置。
我记得我第一次校准的时候,那手忙脚乱的,就像个第一次下厨的新手厨师,但是多试几次就熟练了。
在校准的时候,要特别注意看屏幕上显示的数值,直到它和校准块的标准长度一致为止,这时候就说明咱们的测长仪视力已经调整到最佳状态啦。
好啦,校准完成,现在就可以开始测量我们的东西啦。
把要测量的物体轻轻地放在测长仪的测量台上,动作要轻得像把小猫咪放在柔软的垫子上一样。
要确保物体放得稳稳当当的,不能有晃动。
如果物体是那种不规则形状的,那就要找好测量的起始点和终点。
比如说你要测量一根弯弯曲曲的小树枝,你就得确定从哪一端开始量到哪一端结束,就像你要在迷宫里找出口一样,得明确起点和终点。
测量的时候呢,眼睛要盯着屏幕或者读数区域。
万能测长仪的使用方法及测量实验内容: 普通精度尺寸的测量。
用万能测长仪测量轴和孔的直径。
基本要求:万能测长仪的结构原理及使用。
一、实验目的与要求1.了解万能测长仪的组成结构。
2.了解万能测长仪测量轴和孔的直径的方法。
二、实验类型本实验为检测实验,属验证型三、实验原理及说明万能测长仪是按照阿贝原则设计制造的。
被测工件是在标准件(玻璃尺)的延长线上。
因此能保证仪器的高精度测量。
它在测量时,是直接把测件与精密玻璃尺作比较,然后利用补偿式读数显微镜观察刻度尺,进行读数。
玻璃刻度尺被固定在测体上。
因其在纵向轴线上,故刻度尺在纵向上之移动量完全与试件之长度一致,而此移动量可在显微镜中读出,如图1所示。
万能测长仪主要由底座、万能工作台、测座、尾座以及各种测量设备附件所组成的。
各部分的构造及用途分别介绍如下:(一)基座主要有底座(图二中1)和万能工作台(图三中20)所组成。
它是用以承受和安放仪器的主要部件和各个附属设备的部分。
(二)测座测座(如图四所示)是由测杆(38)、读数显微镜(34)、照明装置(37)及微动装置(47)所组成。
它可以通过滑座(44)在基座床面的导轨上滑动,并能用手轮(45)在任何位置上固定。
测座的壳体(43)是由内六角螺钉(24)与滑座紧固成一体。
测杆是在壳体中的滚动轴承上运动,它可以通过螺钉(36)固定在其运动范围内的任何位置上。
测杆内部装有一根刻划长度为100毫米的精密刻度尺。
测杆的右端有一个牵绳环(39),在测定内尺寸时,用以牵住重锤的引线而产生一定的测量力。
左端的拉杆(21),则用以牵住作外尺寸测量时重锤引线。
(22)、(23)是两个滑轮,重锤引线跨越于其上。
读数显微镜(34),装于壳体(43)上。
目镜(32)的视度,在测量时可以旋转视度圈(33)调整。
手轮(35)可以带动移动分划板移动。
手轮(31)可以使整组目镜在测量轴线方向作少量移动,测量时可以用其迅速对正零位(或起始值)。
(48)是锁紧螺钉,在移动(31)之前必须先将其松开,对准以后再将其锁紧,然后进行测量。

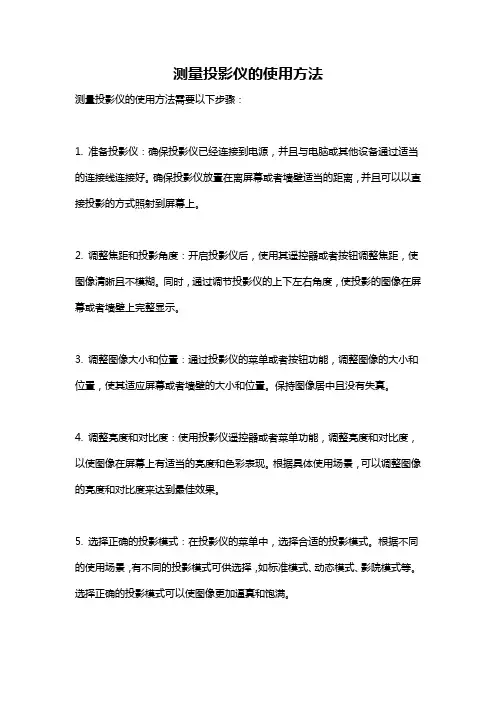

测量投影仪的使用方法
测量投影仪的使用方法需要以下步骤:
1. 准备投影仪:确保投影仪已经连接到电源,并且与电脑或其他设备通过适当的连接线连接好。
确保投影仪放置在离屏幕或者墙壁适当的距离,并且可以以直接投影的方式照射到屏幕上。
2. 调整焦距和投影角度:开启投影仪后,使用其遥控器或者按钮调整焦距,使图像清晰且不模糊。
同时,通过调节投影仪的上下左右角度,使投影的图像在屏幕或者墙壁上完整显示。
3. 调整图像大小和位置:通过投影仪的菜单或者按钮功能,调整图像的大小和位置,使其适应屏幕或者墙壁的大小和位置。
保持图像居中且没有失真。
4. 调整亮度和对比度:使用投影仪遥控器或者菜单功能,调整亮度和对比度,以使图像在屏幕上有适当的亮度和色彩表现。
根据具体使用场景,可以调整图像的亮度和对比度来达到最佳效果。
5. 选择正确的投影模式:在投影仪的菜单中,选择合适的投影模式。
根据不同的使用场景,有不同的投影模式可供选择,如标准模式、动态模式、影院模式等。
选择正确的投影模式可以使图像更加逼真和饱满。
6. 调整音量和音频设置:如果投影仪具备音频功能,可以通过遥控器或者菜单调整音量大小和音频设置。
确保声音清晰且适当,以满足观看影片或者演讲的需要。
7. 进行最终调整:根据具体需求,通过上述步骤进行调整,并反复测试和观察图像效果,直到满意为止。
重要提示:在进行上述步骤时,请务必参考投影仪的用户手册或者操作指南,以确保按照正确的操作步骤进行。
每个品牌和型号的投影仪可能略有不同的操作方式和功能设置。
投影测量仪使用方法投影测量仪是一种广泛应用于工业检测和测量领域的精密仪器,可以用于测量各种物体的尺寸、直径、角度、距离等参数。
下面我将详细介绍投影测量仪的使用方法,共分为以下几个方面:1. 准备工作:- 将投影测量仪放置在平稳的水平台面上,并确保没有任何与其相干扰。
- 接通仪器的电源,并将测量物体放置在仪器的工作台上。
- 根据测量物体的尺寸,在投影测量仪上选择合适的投影镜片,并装配到仪器上。
2. 调节仪器:- 调节仪器的横向、纵向和高度,让工作台与测量物体保持合适的距离,以便观察和测量。
- 调节仪器的照明光源,确保照明均匀且亮度适中。
- 根据需要调整投影图案的大小和清晰度,以使测量结果更加准确。
3. 测量操作:- 将要测量的物体放置在工作台上,确保其与仪器的工作面保持接触。
- 通过旋转工作台或者调节工作台的角度,使得测量部位暴露在投影图案的范围内。
- 观察投影图案在物体上形成的影像,确定测量参考线或点。
- 根据测量要求,使用仪器上的尺度线或游标轮,测量图案上的参考线或点与测量物体之间的距离。
4. 测量结果处理:- 根据测量需求,将所得的测量数据记录在测量表格或记录本上。
- 如果需要计算物体的体积、面积或重量等参数,可以通过相关公式进行计算。
- 如果需要与标准值进行比较,可以使用统计学方法进行数据分析,计算误差和偏差等数据。
5. 仪器维护:- 在使用中,定期检查仪器的各部位是否运行正常,如照明光源、投影镜片等。
- 保持仪器的清洁,定期清除工作台上的灰尘和杂质,以免影响测量的准确性。
- 对于仪器上的移动部件,可以适当加一些润滑油,以保证其运转的灵活性和稳定性。
总结起来,投影测量仪的使用方法包括准备工作、调节仪器、测量操作、测量结果处理和仪器维护等方面。
合理的使用方法能够确保测量的准确性和稳定性,同时仪器的维护也能够延长其使用寿命。
在实际应用中,根据不同的测量需求和物体特点,可以适当调整和优化测量方法,以获得更好的测量结果。
Jo5型万能测长仪操作规程Jo5型万能测长仪是一种高精度的测量仪器,广泛应用于工业制造、精密加工等领域。
为了保证 Jo5型万能测长仪的使用效果和测试结果的精准性,需要严格依照操作规程进行操作。
本文将为大家介绍 Jo5型万能测长仪的操作规程。
一、安装准备1.在使用Jo5型万能测长仪之前,首先确定其的安装位置,安装位置应具有稳定性和安全性。
2.检查机器的四周是否有其它设备和物品,需要保持肯定的间距,以便能够正常操作。
3.将万能测长仪的插头插入卡底座插口,插口插好后旋转宏显系统上的开关以启动万能测长仪。
二、设定工件1.在设定工件之前,需要确保工件被放置在平整且稳固的工作台上,除此之外还需要确保工件的表面没有磨损和其它损害。
2.设定工件时需要依照宏显系统菜单中的设定程序进行操作。
参考菜单上的设定程序进行调整,包括工件的检验方法、检验的误差范围和软件自检的可信度。
3.依据工件的材质和大小分别选择不同的检测头和夹具,夹具选择时需要考虑到工件的形状和表面情况,以便能够保证测量的精准性和稳定性。
三、测量操作1.首先依照工件的测量方法选择相应的检测头,将检测头安装到夹具上。
2.把工件放在夹具上,确保工件有充足的支撑并能够保持固定的位置,避开在测量过程中产生移动。
3.依照宏显系统菜单中的测量程序进行操作,测量时需要注意细节,如测量头的接触间隙、样板的选型和使用等,以便能够保证测量的精准性和牢靠性。
4.测量结束后,需要进行数据处理和上传,这部分操作需要依照宏显系统菜单中的操作流程进行,确保记录的数据是精准和牢靠的。
四、日常维护1.常常进行清洁和保养,定期检查机器部件的磨损情况,并进行必要的更换和维护和修理。
2.对于检测头和夹具等易受磨损的部件需要进行定期更换,避开其对测量结果产生影响。
3.进行必要的校准和调整,避开测量误差的产生。
总之,Jo5型万能测长仪的正确操作和使用是保证测量精准性和稳定性的紧要保障。
尽管操作规程有肯定的多而杂度,但是依照规程进行操作,能够为我们的工作带来更精准明确的结果。
返回课程首页 | 返回实验预习系统首页
实验二:用万能测长仪测量内径
一、实验目的:
1、学习万能测长仪的结构原理和使用方法。
2、加深对内尺寸测量特点的了解。
二、实验内容:
1、用万能测长仪测量零件圆孔。
三、仪器和测量原理说明:
万能卧式测长仪,是以一精密刻度尺为实物基准,并利用显微镜细分读数的高精度长度测量仪器。
对零件的外形尺寸可进行绝对测量
和相对测量。
它不仅能测量外尺寸,更换附件还能测量内尺寸以及内、外螺纹的中径等。
( 1 )万能测长仪的结构
图 2-1 为 JD18 投影万能测长仪的外形结构图,它主要由基座、测座和尾座以及各种附件组成。
图 2-1 万能测长仪
1- 测座 2- 万能工作台 3- 手柄 4- 尾座 5- 手轮 6- 底座 7- 手柄 8- 微分
筒 9- 手轮
基座是由底座 6 和万能工作台 2 组成。
在底座 6 的左面导轨上装有测座 1 ,右面导轨上装有尾座 4 ,万能工作台装在底座的中
部。
万能工作台可做五种运动:
工作台的升降运动:旋转手轮 9 可使工作台上升或下降。
为了保证万能工作台在承受不同重量的工件时,仍能同样灵活的升降,在底
座的右侧内装有一个平衡装置,它的操作是通过底座右侧端的手轮 5 来进行的。
工作台的横向移动:旋转微分筒 8 ,可使工作台作
0 ~ 25mm 的横向移动。
微分筒的分划值为 0.01mm 。
工作台的摆动:摆动手柄 3 可使工作台作± 3 °的左右倾斜摆动。
工作台的转动:扳动手柄 7 可使工作台绕垂直轴旋转± 3 °。
工作台的自由滑动:在测量轴线方向上,工作台可自由滑动,滑动范围为 10mm 。
测座 1 是由测量杆、读数显微镜、照明装置等组成。
测量杆内部装有一根刻线长度为 100mm 的基准刻线尺,这就确定了万能测长仪
的绝对测量范围为 0 ~ 100mm 。
尾座 4 内装有尾管,尾管头部有测头,尾部有使测头轴向微动的螺丝。
万能测长仪用于测量内尺寸或测量螺纹中径时,必须使用仪器的有关附件(图中未示出)。
( 2 )万能测长仪的测量原理
万能测长仪是按阿贝原则设计制造的。
所谓阿贝原则是指被测工件的被测尺寸应处于仪器基准刻线尺的轴线延长线上,以保证仪器的
高精度测量。
其工作原理见图 2-2 ,进行外尺寸测量时,是直接把被测工件 1 与仪器的基准刻线尺 - —精密玻璃刻线尺 3 作比较
测量前先使仪器测座与尾座的两测量头接触,在读数显微镜 4 中观察记下第一次读数值,然后以尾座测量头为固定器测量头,移动测
座,将被测工件放入两测量头之间,通过万能工作台 2 的调整,使被测尺寸处于测量轴线上,再从读数显微镜中观察读出第二个读数
两次读之差就是被测工件的实际尺雨。
由于精密玻璃线纹尺是安装在测量轴线上,因此,在万能测长仪上测量是符合阿贝原则的。
图 2-2 万能测长仪测量原理
1- 工件 2- 万能工作台 3- 精密玻璃刻线尺 4- 读数显微镜
读数显微镜的光学系统见图 2-3 ,由光源 D1(15W)发出的光线经隔热片 G1 、绿色滤光片 LU1 、聚光镜 J1 、直角棱镜和反射镜
FA1 后,照明分划值为 1mm 的 100mm 玻璃分划尺胶合组 BI 、 BA(BI 是 100mm 分划尺, BA 是保护玻璃 )。
BI 上的刻线经过
50X 投影物镜 W1 、 W2 ,反射镜 FA2 、 FA3 、 FA4 后成像于蜡屏 PI 上。
PI 上刻有 10 对双刻线他三角标志,因此再通过
放大镜 FANG 可读至 0.1mm , J 是调灯丝位置用的透镜。
由光源 D2(2.1W) 发出的光线经聚光镜 J2 、 J3 和绿色滤光片 LU2 后照明到测微分划板 FE 后,经过 30X 投影物镜 W3,反射
镜 FA5 、 FA6 、 FA7 后成像于蜡屏 PI 上。
再通过放大镜 FANG 可读至
0.001mm 。
图 2-3 万能卧式测长仪投影读数光学系统示意图
测微分划板 FE 是固定的,蜡屏同 30X 投影系统是刚性连接的,当蜡屏移动0.1mm 时(即移动一对双刻线距离)30X 投影系统也
沿着测微分划板 FE 方向移动 0.1mm 。
而在测微分划板 0.1mm 范围内刻了 101 根刻线,因此两刻线的间隔代表1μ m ,在投影屏
上的视宽约为 1.65mm 。
如图 2-3 所示的投影屏上的读数为 5.010mm 。
四、测量步骤:
1、接通电源,转动测微目镜的调节环,以调节视度。
2、把洁净标准环平放在工作台上,用弹簧片压牢,松开位于手轮中心之紧固螺钉,转动手轮使工作台下降至较低位置,以便安装
测钩。
.
图2--4标准环的放置
3、将一对测钩分别装载分别在测量轴和微管上,测钩方向垂直向下,沿轴向移动测量轴及微管,使两测钩头部的楔槽对齐,紧固
测钩。
4、上升工作台,使两测钩伸入标准环内至所需之测量位置,再紧固手轮螺钉。
5、退移尾管,同时转动工作台横向移动手柄,使测钩之内测头在标准环端面上刻有标线的直径方向上与标准环接触。
再先用手扶
稳测量轴,之后将中垂线通过滑轮挂在挂钩上,并使测量轴上的测钩内测头徐缓地与标准环接触。
图2--5测钩内测头与标准环的接触
6、用标准环上所标志的尺寸来对起始值,转动螺丝,用指标对准微米刻度尺的数,缓慢转动手轮,使工作台前后移动,此时以目镜
中观察毫米刻度的移动情况,找准示值由小到大在由大到小的转折点(图
2--7a),再在此位置上按所示回转方向摆动工作台,找准
毫米刻线示值由大到小再由小到大的转折点(图2--7b);松开螺钉,转动螺钉,使毫米刻线尺的数处于螺旋双线的中央,这样就可
以以起始值为0.0000来进行读数。
图2--6标准环测量的粗调和细调
图2--7(a,b)
7、取下标准环,换上被测件,使工作台重复上述的调整工作。
图2--8被测件的放置
8、按下图所示,在孔的三个截面两个方向上,共测6个点,按孔的公差要求判断被测孔径是否合格。
图2--9被测件的多次测量位置的变换五、实验预习测试。
