气动电磁阀种类详情分析

气动基础进/排气口画在正方形下面P是进气口R 是排气口输出口画在正方形上面AB 是输出口★二位二通电磁阀原理1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分步直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

★两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

★两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

★两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

气动控制阀(Pneumatic control valves)气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。

气动控制阀的结构可分解成阀体(包含阀座和阀孔等)和阀心两部分，根据两者的相对位置，有常闭型和常开型两种。

阀从结构上可以分为：截止式、滑柱式和滑板式三类阀。

一、气动控制阀的分类气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。

控制和调节压缩空气压力的元件称为压力控制阀。

国内知名的生产厂家有上海权工阀门设备有限公司和湖南新兴水电设备有限公司。

其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。

其产品在业内有一定的价格优势和技术优势控制和调节压缩空气流量的元件称为流量控制阀。

改变和控制气流流动方向的元件称为方向控制阀。

除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。

在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。

近年来，随着气动元件的小型化以及PLC控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。

从控制方式来分，气动控制可分为断续控制和连续控制两类。

在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作;连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。

气动控制阀分类如图4.1。

二、气动控制阀和液压阀的比较(一) 使用的能源不同气动元件和装置可采用空压站集中供气的方法，根据使用要求和控制点的不同来调节各自减压阀的工作压力。

液压阀都设有回油管路，便于油箱收集用过的液压油。

气动控制阀可以通过排气口直接把压缩空气向大气排放。

(二) 对泄漏的要求不同液压阀对向外的泄漏要求严格，而对元件内部的少量泄漏却是允许的。

常用电磁阀介绍电磁阀是一种常用的控制元件，它是利用电磁铁的作用来控制液压、气动等工业过程中气体或液体的流动的一种装置。

电磁阀广泛应用于生产中，例如自动化控制系统、机器人、医疗设备、汽车电子系统等。

电磁阀的种类繁多，常见的电磁阀分为气动电磁阀和液动电磁阀两类。

一、气动电磁阀气动电磁阀是一种广泛应用于气动执行元件控制的电磁阀，它的工作原理是通过控制电磁铁的通断来控制气体的流动。

气动电磁阀通常由电磁铁、阀体、阀芯、弹簧等部件组成。

气动电磁阀的种类非常多，按结构和工作原理可以分为直动式和间接式两种。

1. 直动式气动电磁阀直动式气动电磁阀是指电磁阀的阀芯与电磁铁直接联动，通过电磁铁的通断来控制阀芯的开关，进而控制气体的流动。

直动式气动电磁阀结构简单，维护方便，但是由于电磁铁的体积较大，控制力较小，因此其开关速度较慢。

2. 间接式气动电磁阀间接式气动电磁阀是指电磁阀的阀芯和电磁铁之间采用了一个间接传动机构，通过传动机构将电磁铁的动作转化为阀芯的动作，控制气体的流动。

间接式气动电磁阀控制力较强，开关速度快，但是由于传动机构的关系，其结构较为复杂。

二、液动电磁阀液动电磁阀是一种常见的用于液体控制的电磁阀，其工作原理是通过电磁铁的通断来控制液体的流动。

液动电磁阀通常由电磁铁、阀体、阀芯、弹簧等部件组成。

液动电磁阀的种类也非常多，按结构和工作原理可以分为直动式和间接式两种。

1. 直动式液动电磁阀直动式液动电磁阀是指电磁阀的阀芯与电磁铁直接联动，通过电磁铁的通断来控制阀芯的开关，进而控制液体的流动。

直动式液动电磁阀结构简单，控制力较强，但是由于电磁铁的体积较大，开关速度较慢。

2. 间接式液动电磁阀间接式液动电磁阀是指电磁阀的阀芯和电磁铁之间采用了一个间接传动机构，通过传动机构将电磁铁的动作转化为阀芯的动作，控制液体的流动。

间接式液动电磁阀控制力较强，开关速度快，但是由于传动机构的关系，其结构较为复杂。

总之，电磁阀是一种非常重要的控制元件，应用广泛，种类繁多，根据不同的应用场合，我们可以选择不同种类的电磁阀来实现相应的控制功能。

电磁阀的原理和分类电磁阀是工业自动化领域中常见的控制元件，广泛应用于液压、气动系统中。

本文将介绍电磁阀的原理和分类，并详细阐述每一类电磁阀的特点和应用。

一、电磁阀的原理电磁阀是一种利用电磁力控制液体或气体流动的装置。

其工作原理基于电磁感应和磁力作用。

当通电时，电磁铁内部产生磁场，使电磁铁的铁芯吸引阀芯，从而改变阀芯的位置，使介质通路打开或关闭。

二、电磁阀的分类根据控制介质的种类和控制方式，电磁阀可以分为多个不同的类别。

下面将详细介绍几种常见的电磁阀分类。

1. 按介质分类(1) 水电磁阀：主要用于控制水的流动，广泛应用于给排水系统、制冷空调系统等。

(2) 气电磁阀：主要用于控制气体的流动，广泛应用于气动系统、燃气系统等。

(3) 油电磁阀：主要用于控制液压油的流动，广泛应用于液压系统、润滑系统等。

2. 按控制方式分类(1) 二位二通电磁阀：具有两个工作状态，通常用于控制流体的开关。

(2) 二位三通电磁阀：具有两个工作状态和一个中间状态，常用于控制流体的转向。

(3) 三位二通电磁阀：具有三个工作状态，常用于控制流体的正反转。

(4) 四位二通电磁阀：具有四个工作状态，常用于控制流体的正反转和停止。

3. 按工作方式分类(1) 直动式电磁阀：阀芯直线运动，可根据需要分为单向直动和双向直动。

(2) 带导向式电磁阀：阀芯固定在阀体内，并通过导向部件来改变流体通路。

(3) 锥阀式电磁阀：阀芯的底部为锥形设计，通过锥阀与阀座之间的间隙来控制流体流动。

(4) 薄板式电磁阀：阀芯为薄板状，主要用于微型电磁阀或高频开关。

三、电磁阀的应用电磁阀在工业自动化领域中起到关键的控制作用，广泛应用于各种控制系统中。

下面列举几个常见的应用场景。

1. 液压系统：电磁阀用于控制液压油的流动、压力和方向，广泛应用于工程机械、冶金设备等。

2. 气动系统：电磁阀用于控制气体的流动和压力，广泛应用于气动机械、工业自动化等。

3. 制冷系统：电磁阀用于控制制冷剂的流动和压缩机的启停，广泛应用于冷藏冷冻设备、空调系统等。

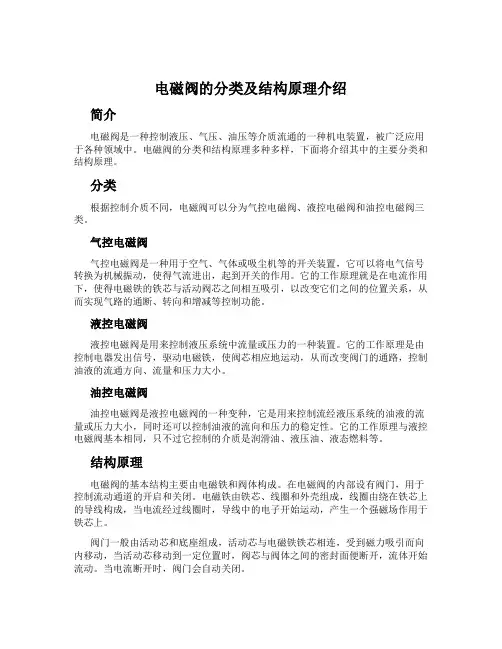

电磁阀的分类及结构原理介绍简介电磁阀是一种控制液压、气压、油压等介质流通的一种机电装置，被广泛应用于各种领域中。

电磁阀的分类和结构原理多种多样，下面将介绍其中的主要分类和结构原理。

分类根据控制介质不同，电磁阀可以分为气控电磁阀、液控电磁阀和油控电磁阀三类。

气控电磁阀气控电磁阀是一种用于空气、气体或吸尘机等的开关装置，它可以将电气信号转换为机械振动，使得气流进出，起到开关的作用。

它的工作原理就是在电流作用下，使得电磁铁的铁芯与活动阀芯之间相互吸引，以改变它们之间的位置关系，从而实现气路的通断、转向和增减等控制功能。

液控电磁阀液控电磁阀是用来控制液压系统中流量或压力的一种装置。

它的工作原理是由控制电器发出信号，驱动电磁铁，使阀芯相应地运动，从而改变阀门的通路，控制油液的流通方向、流量和压力大小。

油控电磁阀油控电磁阀是液控电磁阀的一种变种，它是用来控制流经液压系统的油液的流量或压力大小，同时还可以控制油液的流向和压力的稳定性。

它的工作原理与液控电磁阀基本相同，只不过它控制的介质是润滑油、液压油、液态燃料等。

结构原理电磁阀的基本结构主要由电磁铁和阀体构成。

在电磁阀的内部设有阀门，用于控制流动通道的开启和关闭。

电磁铁由铁芯、线圈和外壳组成，线圈由绕在铁芯上的导线构成，当电流经过线圈时，导线中的电子开始运动，产生一个强磁场作用于铁芯上。

阀门一般由活动芯和底座组成，活动芯与电磁铁铁芯相连，受到磁力吸引而向内移动，当活动芯移动到一定位置时，阀芯与阀体之间的密封面便断开，流体开始流动。

当电流断开时，阀门会自动关闭。

电磁阀的通电和断电操作可以由手动、自动、脉冲和其他方式实现。

除了基本结构外，电磁阀还存在不同的辅助装置，如压力开关、温度传感器等。

总结电磁阀作为一种常用的控制装置，具有分类多、结构复杂的特点。

不同的电磁阀在不同的控制介质下有不同的应用。

通过了解电磁阀的基本分类和结构原理，可以帮助我们更好地理解其应用原理和维修方法，从而更好地使用电磁阀这一装置。

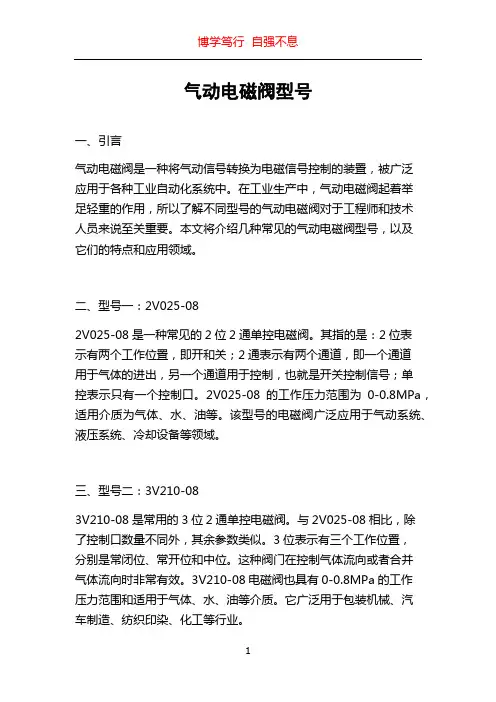

气动电磁阀型号一、引言气动电磁阀是一种将气动信号转换为电磁信号控制的装置，被广泛应用于各种工业自动化系统中。

在工业生产中，气动电磁阀起着举足轻重的作用，所以了解不同型号的气动电磁阀对于工程师和技术人员来说至关重要。

本文将介绍几种常见的气动电磁阀型号，以及它们的特点和应用领域。

二、型号一：2V025-082V025-08是一种常见的2位2通单控电磁阀。

其指的是：2位表示有两个工作位置，即开和关；2通表示有两个通道，即一个通道用于气体的进出，另一个通道用于控制，也就是开关控制信号；单控表示只有一个控制口。

2V025-08的工作压力范围为0-0.8MPa，适用介质为气体、水、油等。

该型号的电磁阀广泛应用于气动系统、液压系统、冷却设备等领域。

三、型号二：3V210-083V210-08是常用的3位2通单控电磁阀。

与2V025-08相比，除了控制口数量不同外，其余参数类似。

3位表示有三个工作位置，分别是常闭位、常开位和中位。

这种阀门在控制气体流向或者合并气体流向时非常有效。

3V210-08电磁阀也具有0-0.8MPa的工作压力范围和适用于气体、水、油等介质。

它广泛用于包装机械、汽车制造、纺织印染、化工等行业。

四、型号三：4V210-084V210-08是3位5通的单控电磁阀，也是一种常用的气动电磁阀型号。

3位5通表示有三个工作位置，其中一个为中位，另外两个可分别连接两个气源。

而5通表示有五个通道，其中两个是进气口，两个是排气口，另一个是控制口。

4V210-08电磁阀的工作压力范围同样为0-0.8MPa，适用介质为气体、水、油等。

它常用于冶金、石化、食品加工等领域。

五、型号四：4V310-104V310-10是一种3位5通的双控电磁阀，相较于4V210-08来说，最主要的区别就是4V310-10具有两个控制口。

这种设计使它能够实现更复杂的控制功能。

4V310-10电磁阀的工作压力范围为0-1.0MPa，适用介质同样为气体、水、油等。

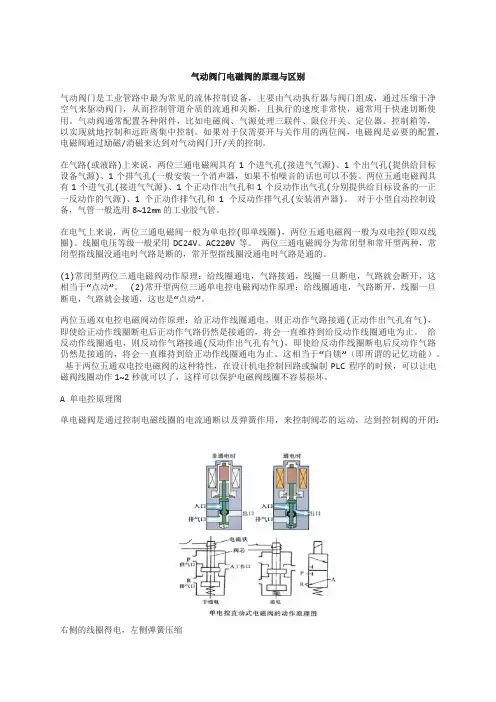

气动阀门电磁阀的原理与区别气动阀门是工业管路中最为常见的流体控制设备，主要由气动执行器与阀门组成，通过压缩干净空气来驱动阀门，从而控制管道介质的流通和关断，且执行的速度非常快，通常用于快速切断使用。

气动阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制。

如果对于仅需要开与关作用的两位阀，电磁阀是必要的配置，电磁阀通过励磁/消磁来达到对气动阀门开/关的控制。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

(1)常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

(2)常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”（即所谓的记忆功能）。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

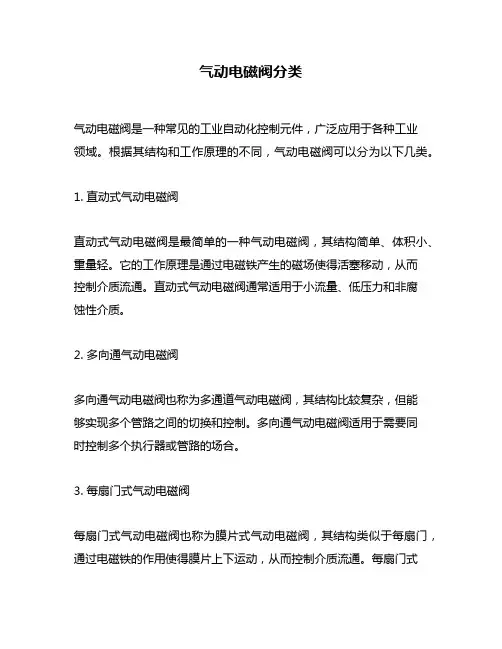

气动电磁阀分类
气动电磁阀是一种常见的工业自动化控制元件，广泛应用于各种工业
领域。

根据其结构和工作原理的不同，气动电磁阀可以分为以下几类。

1. 直动式气动电磁阀
直动式气动电磁阀是最简单的一种气动电磁阀，其结构简单、体积小、重量轻。

它的工作原理是通过电磁铁产生的磁场使得活塞移动，从而
控制介质流通。

直动式气动电磁阀通常适用于小流量、低压力和非腐
蚀性介质。

2. 多向通气动电磁阀
多向通气动电磁阀也称为多通道气动电磁阀，其结构比较复杂，但能
够实现多个管路之间的切换和控制。

多向通气动电磁阀适用于需要同
时控制多个执行器或管路的场合。

3. 每扇门式气动电磁阀
每扇门式气动电磁阀也称为膜片式气动电磁阀，其结构类似于每扇门，通过电磁铁的作用使得膜片上下运动，从而控制介质流通。

每扇门式
气动电磁阀通常适用于中小流量、中低压力和非腐蚀性介质。

4. 滑阀式气动电磁阀
滑阀式气动电磁阀也称为平衡式气动电磁阀，其结构比较复杂，但能够实现高流量和高压力的控制。

滑阀式气动电磁阀适用于需要控制大流量、高压力或腐蚀性介质的场合。

5. 柱塞式气动电磁阀
柱塞式气动电磁阀也称为插装式气动电磁阀，其结构简单、体积小、重量轻。

它的工作原理是通过电磁铁产生的磁场使得柱塞移动，从而控制介质流通。

柱塞式气动电磁阀通常适用于小流量、低压力和非腐蚀性介质。

以上是五种常见的气动电磁阀分类。

在实际应用中，根据具体需求选择合适的气动电磁阀，能够提高生产效率和质量，降低成本和风险。

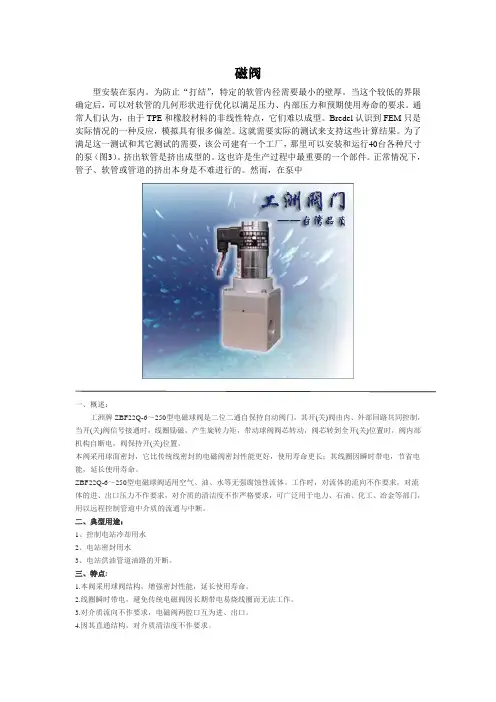

磁阀型安装在泵内。

为防止“打结”，特定的软管内径需要最小的壁厚。

当这个较低的界限确定后，可以对软管的几何形状进行优化以满足压力、内部压力和预期使用寿命的要求。

通常人们认为，由于TPE和橡胶材料的非线性特点，它们难以成型。

Bredel认识到FEM只是实际情况的一种反应，模拟具有很多偏差。

这就需要实际的测试来支持这些计算结果。

为了满足这一测试和其它测试的需要，该公司建有一个工厂，那里可以安装和运行40台各种尺寸的泵（图3）。

挤出软管是挤出成型的。

这也许是生产过程中最重要的一个部件。

正常情况下，管子、软管或管道的挤出本身是不难进行的。

然而，在泵中一、概述：工洲牌ZBF22Q-6～250型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。

本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。

ZBF22Q-6～250型电磁球阀适用空气、油、水等无强腐蚀性流体。

工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。

二、典型用途：1、控制电站冷却用水2、电站密封用水3、电站供油管道油路的开断。

三、特点:1.本阀采用球阀结构，增强密封性能，延长使用寿命。

2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。

3.对介质流向不作要求，电磁阀两腔口互为进、出口。

4.因其直通结构，对介质清洁度不作要求。

5.对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。

6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动作，只要内部回路正常，不会引起阀误动。

7.本阀全部采用不锈材料，确保良好运行。

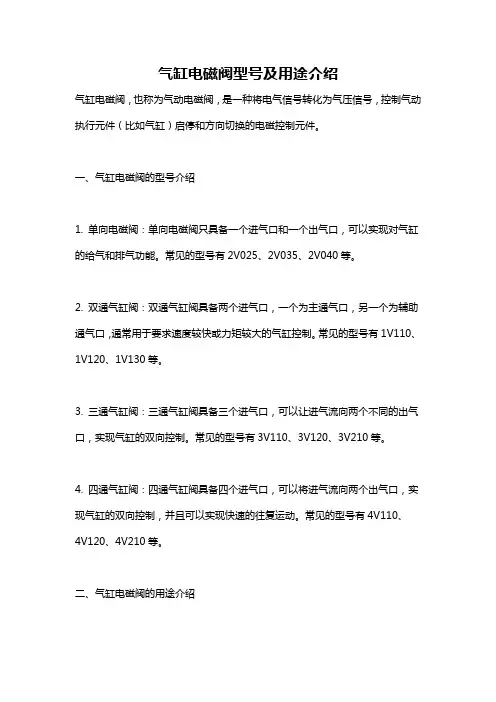

气缸电磁阀型号及用途介绍气缸电磁阀，也称为气动电磁阀，是一种将电气信号转化为气压信号，控制气动执行元件（比如气缸）启停和方向切换的电磁控制元件。

一、气缸电磁阀的型号介绍1. 单向电磁阀：单向电磁阀只具备一个进气口和一个出气口，可以实现对气缸的给气和排气功能。

常见的型号有2V025、2V035、2V040等。

2. 双通气缸阀：双通气缸阀具备两个进气口，一个为主通气口，另一个为辅助通气口，通常用于要求速度较快或力矩较大的气缸控制。

常见的型号有1V110、1V120、1V130等。

3. 三通气缸阀：三通气缸阀具备三个进气口，可以让进气流向两个不同的出气口，实现气缸的双向控制。

常见的型号有3V110、3V120、3V210等。

4. 四通气缸阀：四通气缸阀具备四个进气口，可以将进气流向两个出气口，实现气缸的双向控制，并且可以实现快速的往复运动。

常见的型号有4V110、4V120、4V210等。

二、气缸电磁阀的用途介绍气缸电磁阀广泛应用于工业、机械、汽车等领域，以下是气缸电磁阀常见的用途介绍：1. 自动化生产线控制：在自动化生产线中，气缸电磁阀通过控制气动执行元件的启停和方向切换，实现产品的自动上料、下料、定位、夹持等功能。

气缸电磁阀的高可靠性和快速响应特性，使其成为自动化控制系统中不可或缺的元件。

2. 机械设备控制：气缸电磁阀广泛应用于各种机械设备的气动控制系统中，比如压力机、注塑机、包装机等。

通过控制气缸的启停和运动方向，实现机械设备的运动控制和工艺操作。

3. 汽车空调系统：汽车空调系统中的空调风门、冷凝器风扇等执行元件，通常通过气缸电磁阀进行控制。

空调系统的工作状态由电气信号转化为气压信号，通过气缸电磁阀的操作实现风门的开关、风扇的启停。

4. 液压系统控制：在液压系统中，气缸电磁阀通过控制液压执行元件，如液压缸、液压马达等的启停和方向切换，实现机械的运动控制和力矩输出。

5. 清洗喷淋系统：气缸电磁阀可以用于控制清洗喷淋系统中的阀门，如喷淋头、喷雾枪等。

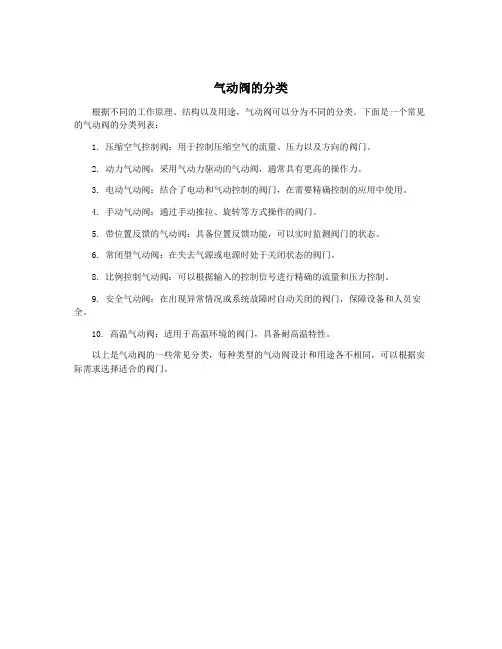

气动阀的分类
根据不同的工作原理、结构以及用途，气动阀可以分为不同的分类。

下面是一个常见的气动阀的分类列表：
1. 压缩空气控制阀：用于控制压缩空气的流量、压力以及方向的阀门。

2. 动力气动阀：采用气动力驱动的气动阀，通常具有更高的操作力。

3. 电动气动阀：结合了电动和气动控制的阀门，在需要精确控制的应用中使用。

4. 手动气动阀：通过手动推拉、旋转等方式操作的阀门。

5. 带位置反馈的气动阀：具备位置反馈功能，可以实时监测阀门的状态。

6. 常闭型气动阀：在失去气源或电源时处于关闭状态的阀门。

8. 比例控制气动阀：可以根据输入的控制信号进行精确的流量和压力控制。

9. 安全气动阀：在出现异常情况或系统故障时自动关闭的阀门，保障设备和人员安全。

10. 高温气动阀：适用于高温环境的阀门，具备耐高温特性。

以上是气动阀的一些常见分类，每种类型的气动阀设计和用途各不相同，可以根据实际需求选择适合的阀门。

气动电磁阀分类气动电磁阀是一种广泛应用于工业控制系统中的设备，可以实现气动信号与电信号的转换。

根据其结构和工作原理的不同，气动电磁阀可以分为多种类型。

一、直动式气动电磁阀直动式气动电磁阀是一种常见的气动电磁阀类型。

它的结构简单，由阀体、阀芯和电磁铁组成。

当电磁铁通电时，产生的磁力将阀芯吸引，使阀芯与阀座分离，气体通路打开；当电磁铁断电时，阀芯受到弹簧力的作用，与阀座接触，气体通路关闭。

直动式气动电磁阀具有结构简单、工作可靠的优点，广泛应用于工业自动化控制系统中。

二、间接式气动电磁阀间接式气动电磁阀是一种由电磁铁驱动的气动放大器和阀芯组成的阀门。

它的工作原理是通过电磁铁产生的磁场作用于气动放大器，使气动放大器工作，进而驱动阀芯运动。

间接式气动电磁阀具有结构简单、动作灵敏、可靠性高等特点，广泛应用于工业自动化控制系统中的高压、大流量场合。

三、单向气动电磁阀单向气动电磁阀主要用于控制气体的单向流动。

它的结构比较简单，由阀体、阀芯和弹簧组成。

当气体流向与阀芯方向一致时，气体可以顺利通过；当气体流向与阀芯方向相反时，阀芯受到气体压力的作用，与阀座紧密接触，阻止气体的逆流。

单向气动电磁阀广泛应用于气体传输、气动装配、气动控制等领域。

四、双控气动电磁阀双控气动电磁阀是一种可以实现气体的正反两个方向的控制的阀门。

它的结构比较复杂，由阀体、阀芯和电磁铁组成。

当电磁铁1通电时，产生的磁力将阀芯1吸引，使阀芯1与阀座1分离，气体从P 端流向A端；当电磁铁1断电，同时电磁铁2通电时，产生的磁力将阀芯2吸引，使阀芯2与阀座2分离，气体从A端流向R端。

双控气动电磁阀具有结构复杂、功能强大的特点，广泛应用于气动控制系统中。

五、多位多通气动电磁阀多位多通气动电磁阀是一种可以实现多个气体通路控制的阀门。

它的结构复杂，由阀体、阀芯和电磁铁组成。

通过控制电磁铁的通断，可以实现不同气体通路的切换。

多位多通气动电磁阀在自动化控制系统中起到了至关重要的作用，广泛应用于气动装配、气动传输等领域。

气动电磁阀的种类
气动电磁阀是一种常见的流体控制元件，根据不同的工作原理，可以分为直接控制型、电磁控制型、过程控制型和直接式气动控制型四种。

1. 直接控制型气动电磁阀：它的工作原理是通过压力的变化来控制阀门的开启和关闭，无需外部电源，并且可以对流量进行精确控制。

2. 电磁控制型气动电磁阀：它是通过外部电源来控制阀门的开启和关闭，可以大大提高流量的精度，准确控制阀门的开启和关闭时间，可以有效控制流量及其方向。

3. 过程控制型气动电磁阀：它是通过外部电源来控制阀门的开启和关闭，可以根据不同的过程条件来调节流量，使流量能够保持在所需的范围内，从而满足特定的过程要求。

4. 直接式气动控制型气动电磁阀：它是通过外部电源来控制阀门的开启和关闭，但是它可以根据不同的压力条件来控制流量，可以有效地控制流量和方向，可以满足复杂的控制要求。

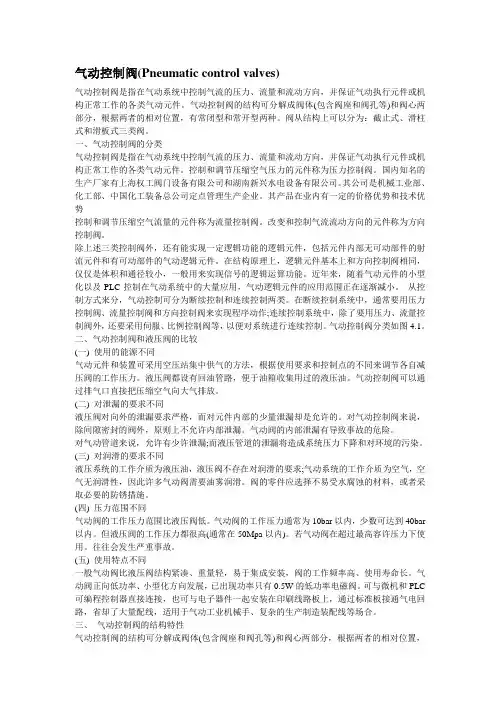

气动控制阀(Pneumaticcontrolvalves)气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。

气动控制阀的结构可分解成阀体(包含阀座和阀孔等)和阀心两部分，根据两者的相对位置，有常闭型和常开型两种。

阀从结构上可以分为：截止式、滑柱式和滑板式三类阀。

一、气动控制阀的分类气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。

控制和调节压缩空气压力的元件称为压力控制阀。

国内知名的生产厂家有上海权工阀门设备有限公司和湖南新兴水电设备有限公司。

其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。

其产品在业内有一定的价格优势和技术优势控制和调节压缩空气流量的元件称为流量控制阀。

改变和控制气流流动方向的元件称为方向控制阀。

除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。

在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。

近年来，随着气动元件的小型化以及PLC控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。

从控制方式来分，气动控制可分为断续控制和连续控制两类。

在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作;连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。

气动控制阀分类如图4.1。

二、气动控制阀和液压阀的比较(一)使用的能源不同气动元件和装置可采用空压站集中供气的方法，根据使用要求和控制点的不同来调节各自减压阀的工作压力。

液压阀都设有回油管路，便于油箱收集用过的液压油。

气动控制阀可以通过排气口直接把压缩空气向大气排放。

(二)对泄漏的要求不同液压阀对向外的泄漏要求严格，而对元件内部的少量泄漏却是允许的。

气动电磁阀型号有哪些？需要关注哪些点？常见的电磁阀有两位三通，两位五通，三位五通3V1系列，3V2系列，3V3系列，3V100-3V300系列，4V100-4V300系列以及7V系列电磁阀，还有集成阀CPV15系列和ISO标准电磁阀ESV系列。

选型依据：1、根据管道参数选择电磁阀的：通径规格（即DN）、接口方式1）按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸；2）接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

2、根据流体参数选择电磁阀的：材质、温度组1）腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀；2）高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的；3）流体状态：大至有气态，液态或混合状态，特别是口径大于DN25时一定要区分开来；4）流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

3、根据压力参数选择电磁阀的：原理和结构品种1）公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定；2）工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

4、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。

5、根据持续工作时间长短来选择：常闭、常开、或可持续通电1）当电磁阀需要长时间开启，并且持续的时间多于关闭的时间应选用常开型；2）要是开启的时间短或开和关的时间不多时，则选常闭型；3）但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。

6、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水。

选型原则安全性：1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。

中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。

三位五通气动电磁阀分类气动电磁阀可分为五通、四通、三通等各种类型。

本文主要介绍三位五通气动电磁阀，包括它们的基本原理、构造和应用等方面的知识。

三位五通气动电磁阀是一种特殊的气动阀门，其工作原理基于五通阀门的基础上，通过电磁力控制来实现阀门的操作。

三位五通气动电磁阀的结构由多个气路组成，其中心部为阀芯。

当阀芯处于不同位置时，可实现阀体内多种不同的流道连接组合，从而实现气流的控制。

三位五通气动电磁阀由阀体、阀芯、弹簧、电磁铁等部分组成。

阀体通常采用优质铝合金或不锈钢制造，以保证其强度和耐腐蚀性。

而阀芯则采用高精度加工工艺制造，以保证其密封性和精度。

该气动电磁阀的弹簧主要用于控制阀芯的位置，使其处于稳定状态。

电磁铁作为电磁力的传动器，通过控制电力信号来产生吸合或者推断的力量，从而实现对阀芯的操作。

三位五通气动电磁阀广泛应用于工业自动化控制系统中，特别是在液压、气动系统环境下的流量控制和转换方面。

在通常的工作状态下，该电磁阀常常用于控制气流和液体的平稳流动和停止，以便控制设备和机器的功能。

相较于其他阀门，三位五通气动电磁阀具有多种优点：1、操作灵活：三位五通气动电磁阀可根据不同的操作方式进行控制，实现多种不同的气路类型。

2、性能稳定：由于其构造复杂，制造过程需要精细加工，因此具有较高的精度和密封性能。

3、使用范围广泛：三位五通气动电磁阀适用于多种行业，如机械、化工、冶金、食品等等。

5、容易维护：该电磁阀的多种部件均可拆卸和更换，易于维护和保养。

因此，在现代工业自动化控制系统中，三位五通气动电磁阀装置具有重要作用，为各种自动化系统的顺利运行提供了重要的保障。
