履带式起重机

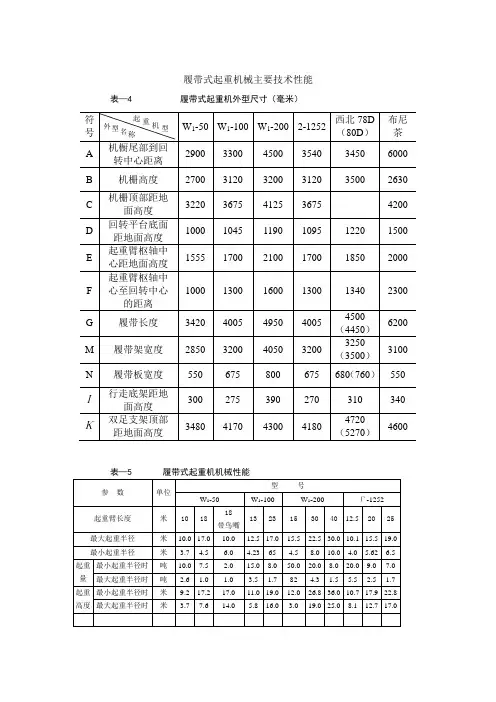

履带式起重机械主要技术性能

表—4 履带式起重机外型尺寸（毫米）

符号 W1-50 W1-100 W1-200 2-1252 西北78D（80D） 布尼茶

A 机橱尾部到回转中心距离 2900 3300 4500 3540 3450 6000

B 机栅高度 2700 3120 3200 3120 3500 2630

C 机栅顶部距地面高度 3220 3675 4125 3675 4200

D 回转平台底面距地面高度 1000 1045 1190 1095 1220 1500

E 起重臂枢轴中心距地面高度 1555 1700 2100 1700 1850 2000

F 起重臂枢轴中心至回转中心的距离 1000 1300 1600 1300 1340 2300

G 履带长度 3420 4005 4950 4005 4500（4450） 6200

M 履带架宽度 2850 3200 4050 3200 3250（3500） 3100

N 履带板宽度 550 675 800 675 680（760） 550

I 行走底架距地面高度 300 275 390 270 310 340

K 双足支架顶部距地面高度 3480 4170 4300 4180 4720（5270） 4600

表—5 履带式起重机机械性能

参 数 单位 型 号

W1-50 W1-100 W1-200 Г-1252

起重臂长度 米 10 18 18

带鸟嘴 13 23 15 30 40 12.5 20 25

最大起重半径 米 10.0 17.0 10.0 12.5 17.0 15.5 22.5 30.0 10.1 15.5 19.0

最小起重半径 米 3.7 4.5 6.0 4.23 65 4.5 8.0 10.0 4.0 5.62 6.5

起重

量 最小起重半径时 吨 10.0 7.5 2.0 15.0 8.0 50.0 20.0 8.0 20.0 9.0 7.0

QUY80履带起重机简介

一、概述

QUY80履带起重机是在我公司多年的履带吊生产经验的基础上，为满足市场需求，完善履带吊产品系列而设计的产品。该产品起重性能优越，可带载行驶，360°全回转作业，伸缩式履带。主臂长13～58m，固定副臂长9～18m。

二、产品主要性能指标

1.最大额定起重量：

主臂工况： 80t/13m臂长/4m幅度

副臂工况： 6t/52m主臂+13.5m固定副臂/16m幅度

2.最大起重力矩： 344t.m

3.主臂长度： 基本型主臂13～58 m 变幅角度：-3～80°

4.副臂长度： 9～18 m（主臂在37～52m安装副臂）安装角度：10°，30 °

5.起升机构单绳速度：120 m/min（空载、第四层）

6.主臂变幅机构单绳速度：57 m/min（第四层）

7.爬坡能力：30％

8.回转速度：0～2 r/min

9.行走速度：0～1 km/h

10.平均接地比压：0.087 MPa

11.发动机额定输出功率：200kW/2300rpm 12.基本臂状态整机质量：80t(主吊钩，13米臂)

13.运输状态单件最大质量：45t（拆掉履带梁28t）

14.运输状态单件(主机)最大尺寸（长×宽×高）: 8420mm×3400 mm×3485 mm

15.履带中心距：4.05 m（收缩时2.55m） 履带接地长度：5.37 m

三、产品特点及亮点

1、开式泵控变量系统，恒功率控制；回转为闭式系统，微动性能好，动作平稳可

靠，有效利用发动机功率。

2、 高强材料、空间桁架式臂架，重量轻，承载能力高。通过不同臂节的组合，主

臂长度可达58米，49米主臂时可安装18米副臂, 52米主臂时可安装13.5米

副臂。

3、 接地比压小，转弯半径小，可适应恶劣地面。

4、 黑匣子功能，有效地监测有关作业状态参数，以便故障分析和处理。

5、 变幅采用拉索式，结构简单。

KH700履带式起重机

一、 主要尺寸

车身全长5900或6970+4005毫米，车身高3775mm，车身宽6450mm，履带长8010mm，单履带宽1100mm，履带高1230mm，上部机身宽3370mm，机身下底边距地面1685mm，主要臂长度18~81米，副臂长13~31米，主臂+副臂最大长度69+31米

二、 主要性能

最大起重量150T，最大额定起重量×工作幅度115×7=805 t-m，提升速度高速60m/min，低30m/min，下降速度高速60m/min，低30m/min，起重臂上升空载22×2m/min，起重臂下降空载22×2m/min，回转高速2r/min，低速1r/min，行走高速1km/h，低速0.5km/h，爬坡能力30%，起重臂变幅角度30°—80°，配重质量54.6T，由4块组成，整机质量150.5T(基本臂150钩情况下)

三、 钢丝绳

主提升绳3XF（2×40）C种普通E捻，直径Φ26，数量1，绳长350米，破断载荷58T以上。副提升绳3XF（2×40）C种普通E捻，直径Φ26，数量1，绳长300米，破断载荷58T以上。起重臂变幅用6×7（29）C类普通E捻，直径Φ20，数量1，绳长320米，破断载荷30T以上。

四、 吊钩

150T吊钩自重2.3T，100T吊钩1.92T，50T吊钩0.76T，25T吊钩0.87T，9T吊钩0.4T

五、 额定起重量

注:

1、起臂长度大于60米时，需要安装撑架，

2、起重臂长度大于75米时，需要用中间支承装置，

3、 安全起重量：⑴主臂长18米：工作幅度5米时安全起重量为150t，6米时133t，7米时115t，8米时94.2t，9米时78.5t，10米时67.2t，12米时52t，14米时42.2t，16米时35.5t。

⑵主臂长21米：工作幅度5米时安全起重量为5.4m×131.4t，6米时126t，7米时114t，8米时94t，9米时78.3t，10米时67t，12米时51.8t，14米时42t，16米时35.2t, 18米时30.2t，20米时19.7m×26.9t。

履带吊吊装方案

1. 引言

履带吊（Crawler Crane）是一种大型起重机械，广泛应用于建筑工地、港口码头、矿山等工程施工现场。它具有良好的承载能力、稳定性和机动性，能够进行各类起重任务。本文将介绍履带吊的吊装方案，包括吊装前的准备工作、吊装过程中的注意事项以及吊装后的处理方法。

2. 吊装前的准备工作

2.1 吊装方案设计

在进行吊装前，首先需要制定合理的吊装方案。吊装方案设计包括以下几个方面的考虑：

• 吊装物体的重量和尺寸

• 吊装物体的重心位置

• 吊装过程中的高度、水平距离和角度限制

• 吊装吊具和绳索的选用

吊装方案设计必须符合工程施工标准和安全操作规范，并得到相关安全监督部门的批准。

2.2 现场环境准备

在吊装前，需要对工程施工现场进行环境准备。具体工作包括：

• 清理吊装区域，保证吊装区域内没有障碍物，并确保地面承载能力符合要求。

• 设置警示标志，标明吊装区域，警示工人和过往车辆保持距离。

• 对吊装物体和吊装机进行验收，确保吊装物体和吊具的完好性。

3. 吊装过程中的注意事项

3.1 安全措施

在吊装过程中，安全是至关重要的。以下是吊装过程中应注意的安全措施：

• 工人必须佩戴合适的安全帽、安全鞋和防护手套等个人防护装备。

• 工人必须经过相关培训并持有相关证照，严禁未经培训的工人操作吊装机。 • 吊装现场必须设置专职安全监督员，并配备消防器材和急救设备。

• 严禁超载或超限使用吊装机，必须按照吊装方案要求进行吊装。

3.2 吊装操作步骤

吊装操作需要按照一定的步骤进行，以确保吊装过程的安全和顺利进行。以下是典型的吊装操作步骤：

1. 吊装前，操作人员需对吊装机的控制系统进行检查，确保操作系统正常。

2. 根据吊装方案，将吊具和绳索正确地连接到吊装物体上。

3. 在进行吊装前，操作人员需通过通讯设备与其他工作人员保持联系。

4. 操作人员按照吊装方案要求逐步提升吊装物体，确保吊装平稳进行。
