三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点,被广泛应用于工农业生产。三相电动机的电源应是三相电源,但实际上常会遇到只有单相电源的问题,特别是在家用电器上用的都是单相电动机,坏了以后想用三相电动机代替,就必须做适当的改接,以使三相电动机适应于单相电源而正常工作,下面具 体谈其接线方法。

一、改接原理

三相异步电机是利用三相互隔120°角度的平衡电流,通过定子绕组时产生一个随时间变化的旋转磁场,以驱使电动机运转工作的。在谈到三相异步电机改单相使用之前,先要说明单相异步电动机旋转磁场建立问题,单相电动机只有在建立旋转磁场后才能够起动。它之所以没有初始起动转距,是因为在单相绕组中建立起的磁场不是旋转的,而是脉动的,换句话说,它对定子来讲是不动的。在这种情况下,定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的,因为没有旋转磁场,所以就不能使电机起动运转。但是电动机内部两个绕组的位置有空间角度差,若设法再产生一不同相的电流,使两相电流在时间上有一定的相位差,才能产生旋 转磁场,使电机起动。因此单相电动机的定子除了有工作绕组外,还必须有起动绕组。根据此原理,可利用三相异步电机定子的三相绕组,将其中一相绕组线圈采用 电容或电感移相的方法,使两相通过不同的电流,这样就能建立旋转磁场,使电动机起动运转。当三相异步电机改为单相电源使用时,其功率仅是原来的2/3。

二、改接方法

要把三相电机使用在单相电源上,可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联,再与另一相绕组并联接入电源。这时,两个绕组里的磁通量在空间上虽然有相位差,但因工作绕组和起动绕组都是接在同一电源上,如按时间来讲,电流是相同的。因此,只有在起动绕组上串联一只电容器、电感线圈或电阻,才能使电流有相位差。在接法上为了增大起动转矩,可用一台自耦变压器将单相电源的电压由220V升到380V,示意图如图1所示。

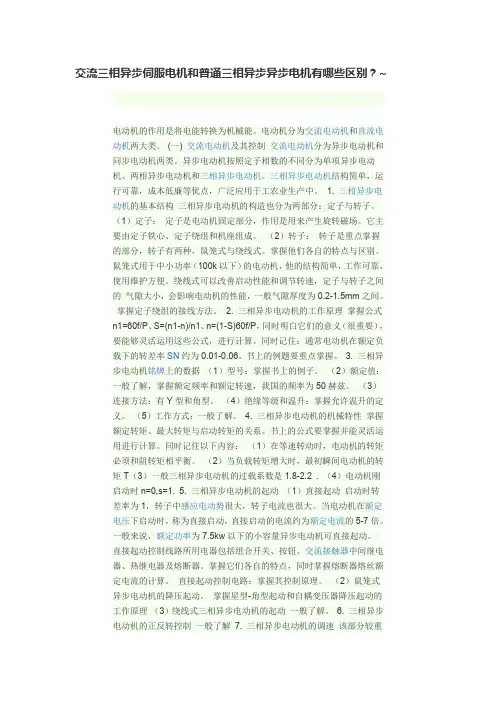

交流三相异步伺服电机和普通三相异步异步电机有哪些区别？~

电动机的作用是将电能转换为机械能。电动机分为交流电动机和直流电动机两大类。 (一) 交流电动机及其控制 交流电动机分为异步电动机和同步电动机两类。异步电动机按照定子相数的不同分为单项异步电动机、两相异步电动机和三相异步电动机。三相异步电动机结构简单，运行可靠，成本低廉等优点，广泛应用于工农业生产中。 1.

三相异步电动机的基本结构 三相异步电动机的构造也分为两部分：定子与转子。

（1）定子：

定子是电动机固定部分，作用是用来产生旋转磁场。它主要由定子铁心、定子绕组和机座组成。 （2）转子：

转子是重点掌握的部分，转子有两种，鼠笼式与绕线式。掌握他们各自的特点与区别。鼠笼式用于中小功率（100k以下）的电动机，他的结构简单，工作可靠，使用维护方便。绕线式可以改善启动性能和调节转速，定子与转子之间的 气隙大小，会影响电动机的性能，一般气隙厚度为0.2-1.5mm之间。 掌握定子绕组的接线方法。 2. 三相异步电动机的工作原理

掌握公式n1=60f/P、S=(n1-n)/n1、n=(1-S)60f/P，同时明白它们的意义（很重要），要能够灵活运用这些公式，进行计算。同时记住：通常电动机在额定负载下的转差率SN约为0.01-0.06。书上的例题要重点掌握。 3.

三相异步电动机铭牌上的数据 （1）型号：掌握书上的例子。 （2）额定值：一般了解，掌握额定频率和额定转速，我国的频率为50赫兹。 （3）连接方法：有Y型和角型。 （4）绝缘等级和温升：掌握允许温升的定义。 （5）工作方式：一般了解。 4. 三相异步电动机的机械特性

掌握额定转矩、最大转矩与启动转矩的关系。书上的公式要掌握并能灵活运用进行计算。同时记住以下内容： （1）在等速转动时，电动机的转矩必须和阻转矩相平衡。 （2）当负载转矩增大时，最初瞬间电动机的转矩T（3）一般三相异步电动机的过载系数是1.8-2.2 . （4）电动机刚启动时n=0,s=1. 5. 三相异步电动机的起动 （1）直接起动

第2篇 三相异步电动机

交流电机可分为异步电机和同步电机两大类。异步电机主要用作电动机，将交流电能转换

为机械能，去拖动各种生产机械。

异步电动机有三相的，也有单相的。现代各种生产机械大都采用三相异步电动机来驱动。

例如，在发电厂中，水泵、风机、球磨机等锅炉和汽机的附属设备大多采用三相异步电动机来

驱动。在工业生产中，各种金属切削机床、起重机、锻压机、传送带等生产机械也都广泛采用

三相异步电动机来驱动。而单相异步电动机常用于功率不大的电动工具、家用电器、医疗器械、

农用机械等各种轻型电动设备中。

异步电动机所以能得到这样广泛的应用，是由于它具有结构简单、制造容易、运行可靠、

价格较低以及效率较高等优点。但是，它也具有调速性能较差和功率因数较低等缺点。

本篇重点研究三相异步电动机的基本工作原理及结构、交流绕组及其电动势和磁动势、三

相异步电动机的基本理论和基本性能，最后对单相异步电动机作简单介绍。

第7章 三相异步电动机的基本工作原理和结构

[内容] 本章首先介绍三相异步电动机的基本结构，然后分析三相异步电动机的基本工作原理，并重点讲述转差率的概念及异步电机的三种运行状态，最后介绍异步电动机的铭牌和主要系列。 [要求] ● 掌握三相异步电动机的基本结构、笼型转子和绕线转子的结构特点。 ● 掌握三相异步电动机的基本工作原理、转差率的概念及三种运行状态。 ● 掌握三相异步电动机的额定值，了解三相异步电动机的主要系列。 7.1三相异步电动机的基本结构

异步电动机的结构如图7.1.1所示，它主要由定子和转子两大部分组成。转子装在定子腔

内，定、转子之间有一缝隙，称为气隙。

142图7.1.1 笼型异步电动机的构造 一、定子部分 定子部分主要由定子铁心、定子绕组和机座三部分组成。 定子铁心是电机磁路的一部分。为减少铁心损耗，一般用导磁性能良好的0.5 mm厚的硅钢片叠成，并压装在机座内，如图7.1.2(a)所示。定子铁心叠片的内圆周冲有嵌放绕组的槽，故又称为冲片。中、小型电机的定子铁心采用整圆冲片，如图7.1.2(b)所示。大、中型电机常采用扇形冲片拼成一个圆。为了冷却铁心，在大容量电机中，定子铁心沿轴向分成很多段，每两段之间留有径向通风槽，作为冷却空气的通道。

. WORD格式整理.

.

. .专业知识分享. . 三相异步电动机的结构与工作原理

5.1 三相异步电动机

实现电能与机械能相互转换的电工设备总称为电机。电机是利用电磁感应原理实现电能与机械能的相互转换。把机械能转换成电能的设备称为发电机，而把电能转换成机械能的设备叫做电动机。

在生产上主要用的是交流电动机，特别三相异步电动机，因为它具有结构简单、坚固耐用、运行可靠、价格低廉、维护方便等优点。它被广泛地用来驱动各种金属切削机床、起重机、锻压机、传送带、铸造机械、功率不大的通风机及水泵等。

对于各种电动机我们应该了解下列几个方面的问题：（1）基本构造；（2）工作原理；（3）表示转速与转矩之间关系的机械特性；（4）起动、调速及制动的基本原理和基本方法；（5）应用场合和如何正确使用。

5.1.1 三相异步电动机的结构与工作原理

1．三相异步电动机的构造

三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。此外还有端盖、风扇等附属部分，如图5-1所示。

图 5-1 三相电动机的结构示意图

1）．定子

三相异步电动机的定子由三部分组成：

定子 定子铁心 由厚度为0.5mm的，相互绝缘的硅钢片叠成，硅钢片内圆上有均匀分布的槽，其作用是嵌放定子三相绕组. WORD格式整理.

.

. .专业知识分享. . AX、BY、CZ。

定子绕组 三组用漆包线绕制好的，对称地嵌入定子铁心槽内的相同的线圈。这三相绕组可接成星形或三角形。

机座 机座用铸铁或铸钢制成，其作用是固定铁心和绕组
