三相异步电动机的基本原理

2

授 课

日 期 教 师 姓 名 * * *

学 时 4学时

培 训 班 第 期 培 训 班 性 质 电 工 取 证

授课地点 教 学 科 目 电机拖动

项目名称 三相异步电动机的基本原理

课 型 综 合

知识目标 通过教学使学生理解和掌握三相异步电动机的基本的原理和结构

能力目标 使学生在工作中能够熟练、规范、安全地使用三相异步电动机

德育目标 培养学员严谨的工作作风，从而提高工作能力，为生产提供保障

教学重点 三相异步电动机的原理和使用方法

教学难点 三相异步电动机的原理及在工作中的应用

空 白 点

1、如何能提高三相异步电动机的拆装速度？

2、如何用万用表、电桥、钳表、摇表检测运行电机的参数变化是否符合规定？

3、学生在做测量时出现或可预见的一些问题。

教学方式 讲授：探究体验式、启发式、试验活动等方式

教学手段 多媒体：Microsoft PowerPoint

三相异步电动机的基本的结构和原理

一、电动机的分类

二、电动机的结构

三、电动机的使用

四、实际应用

3 教 学 过 程 通过学员的活动和讨论，激发学员对新知识的渴望，从而自然地切入新课教学 组织教学 引导学员思考：电动机的使用方法举例对比

课前活动

1、 学员活动：用万用表测电动机、观看电动机的部件

2、学员讨论：请你总结一下电动机的结构？

它们各是什么作用？

导入新课

揭示课题

新授内容

引言： 异步电动机是工业、农业、国防、日常生活和医疗器械中应用最广泛的一种电动机，它的主要作用是驱动生产机械和生活用具。其单机容量可从几十瓦到几千千瓦。随着电气化和自动化程度的不断提高，异步电动机将占有越来越重要的地位。据统计，在供电系统的动力负载中，约有70％是异步电动机，可见它在工农业生产乃至我们日常生活中的重要性。

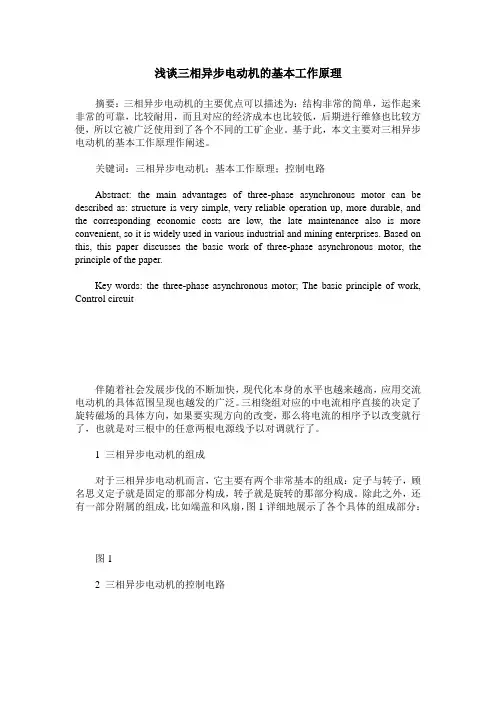

浅谈三相异步电动机的基本工作原理

摘要：三相异步电动机的主要优点可以描述为：结构非常的简单，运作起来非常的可靠，比较耐用，而且对应的经济成本也比较低，后期进行维修也比较方便，所以它被广泛使用到了各个不同的工矿企业。基于此，本文主要对三相异步电动机的基本工作原理作阐述。

关键词：三相异步电动机；基本工作原理；控制电路

Abstract: the main advantages of three-phase asynchronous motor can be

described as: structure is very simple, very reliable operation up, more durable, and

the corresponding economic costs are low, the late maintenance also is more

convenient, so it is widely used in various industrial and mining enterprises. Based on

this, this paper discusses the basic work of three-phase asynchronous motor, the

principle of the paper.

Key words: the three-phase asynchronous motor; The basic principle of work,

Control circuit

伴随着社会发展步伐的不断加快，现代化本身的水平也越来越高，应用交流电动机的具体范围呈现也越发的广泛。三相绕组对应的中电流相序直接的决定了旋转磁场的具体方向，如果要实现方向的改变，那么将电流的相序予以改变就行了，也就是对三根中的任意两根电源线予以对调就行了。

1 三相异步电动机的组成

1 三相异步电动机的结构和工作原理教案

三相异步电动机是一种常见的电动机类型，广泛应用于工业和民用领域。本教案将介绍三相异步电动机的结构和工作原理。

一、结构

三相异步电动机主要由定子、转子、末端盖和轴承等部分组成。

1. 定子：定子是电动机的静止部分，通常由铁芯和绕组构成。铁芯有一个圆柱形的铁心，其表面绕有三个同心的线圈，称为定子绕组。定子绕组通常由电极绕制而成，一般采用纵向排列。

2. 转子：转子是电动机的旋转部分，通常由铁芯和导体构成。转子铁芯是一种具有凸出的“鳍片”的圆柱形铁心，用于支撑导体。导体有时被称为“浅槽”，其走向平行于转子轴线，被包裹在转子铁芯内。

3. 末端盖：末端盖是电动机的机械支撑部分，包括轴承，以支撑转子。轴承和末端盖通常由金属铸造而成。

4. 轴承：轴承是末端盖中的机械部分，用于支撑和定位转子的轴。常见的轴承类型包括球轴承和滚筒轴承等。

二、工作原理

三相异步电动机的工作原理基于磁场的相互作用。当交流电被施加到定子绕组时，电流流过绕组，产生一个旋转磁场。这个旋转磁场旋转于定子绕组的内部，而不直接作用于转子。 2 转子是由导体制成的，导体内的电子可以被电流激励，使得它们以磁场的作用形成一个感应电流。在相对运动的磁场的作用下，感应电流在导体内产生相对运动和电场，从而产生一个相对运动力的作用。

因为定子磁场和转子导体的相对运动，转子体验到一种旋转场，它被称为感应电机。旋转的场在转子导体中产生感应电流，因此转子呈现一个离心力，并且沿着定子磁场的方向进行旋转。

三相异步电动机的旋转速度由定子电气频率和电气极数决定。它们与电动机的诸如负载和输入电压等因素也有关系。在标准工艺中，三相异步电动机的最大转速为1750-1800转/分。

三、总结

三相异步电动机是一种广泛应用于工业和民用领域的电动机类型。它们的结构和工作原理关键是定子和转子之间的电场和磁场相互作用，这使得转子能够沿着定子磁场方向进行旋转。理解这些基本原理对于维护和操作三相异步电动机至关重要。

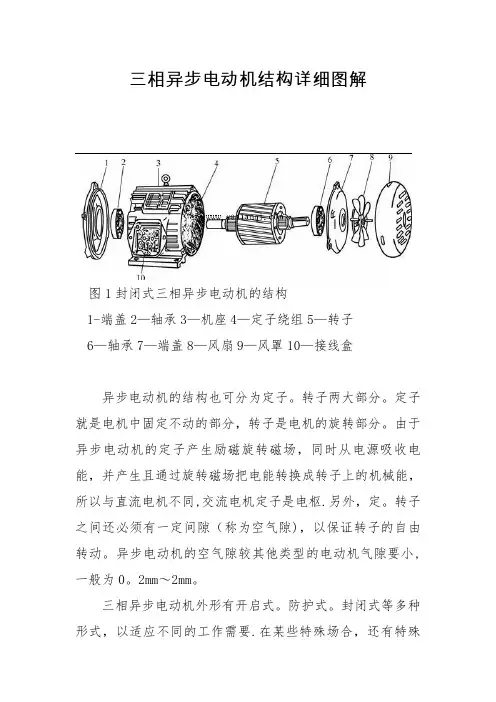

三相异步电动机结构详细图解

图1封闭式三相异步电动机的结构

1-端盖2—轴承3—机座4—定子绕组5—转子

6—轴承7—端盖8—风扇9—风罩10—接线盒

异步电动机的结构也可分为定子。转子两大部分。定子就是电机中固定不动的部分，转子是电机的旋转部分。由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同,交流电机定子是电枢.另外，定。转子之间还必须有一定间隙（称为空气隙)，以保证转子的自由转动。异步电动机的空气隙较其他类型的电动机气隙要小,一般为0。2mm～2mm。

三相异步电动机外形有开启式。防护式。封闭式等多种形式，以适应不同的工作需要.在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。不管外形如何电动机结构

基本上是相同的。现以封闭式电动机为例介绍三相异步电动机的结构。如图1所示是一台封闭式三相异步电动机解体后的零部件图。

1.定子部分

定子部分由机座.定子铁心。定子绕组及端盖.轴承等部件组成。

（1）机座。机座用来支承定子铁心和固定端盖。中。小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。

(2)定子铁心。定子铁心是电动机磁路的一部分。为了减小涡流和磁滞损耗，通常用0。5mm厚的硅钢片叠压成圆筒,硅钢片表面的氧化层（大型电动机要求涂绝缘漆）作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。

（a)直条形式(b)斜条形式

图2 笼型异步电动机的转子绕组形式

(3）定子绕组。定子绕组是电动机的电路部分，也是最重要的部分,一般是由绝缘铜（或铝)导线绕制的绕组联接而成。它的作用就是利用通入的三相交流电产生旋转磁场。通常,绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。槽口用槽楔(一般为竹制）塞紧。槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。如果是双层绕组（就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。
