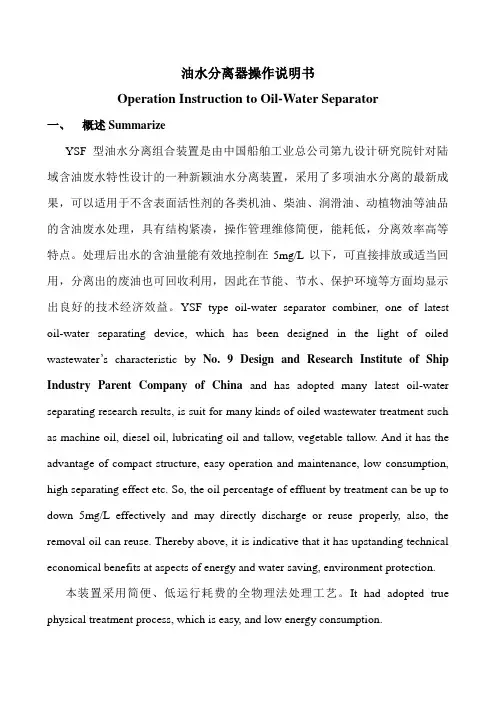

油水分离器操作说明书
Operation Instruction to Oil-Water Separator
一、 概述Summarize
YSF型油水分离组合装置是由中国船舶工业总公司第九设计研究院针对陆域含油废水特性设计的一种新颖油水分离装置，采用了多项油水分离的最新成果，可以适用于不含表面活性剂的各类机油、柴油、润滑油、动植物油等油品的含油废水处理，具有结构紧凑，操作管理维修简便，能耗低，分离效率高等特点。处理后出水的含油量能有效地控制在5mg/L以下，可直接排放或适当回用，分离出的废油也可回收利用，因此在节能、节水、保护环境等方面均显示出良好的技术经济效益。YSF type oil-water separator combiner, one of latest
oil-water separating device, which has been designed in the light of oiled
wastewater’s characteristic by No. 9 Design and Research Institute of Ship
Industry Parent Company of China and has adopted many latest oil-water
separating research results, is suit for many kinds of oiled wastewater treatment such
as machine oil, diesel oil, lubricating oil and tallow, vegetable tallow. And it has the
advantage of compact structure, easy operation and maintenance, low consumption,

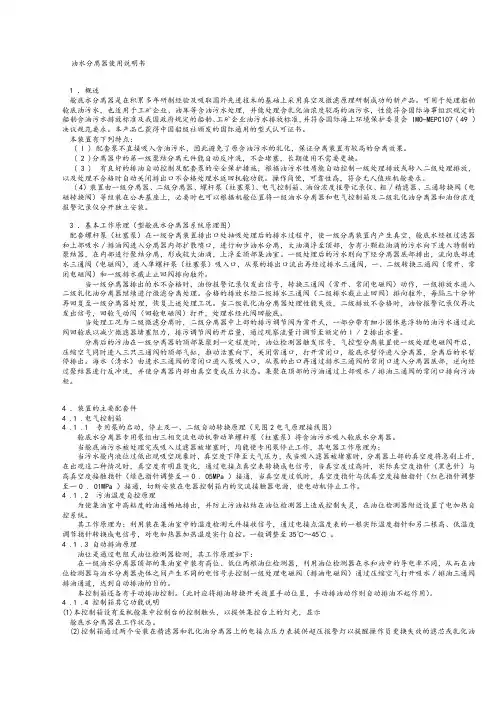

油水分离器使用说明书
1 ．概述
舱底水分离器是在积累多年研制经验及吸取国外先进技术的基础上采用真空及微滤原理研制成功的新产品。可用于处理船舶舱底油污水，也适用于工矿企业、油库等含油污水处理，并能处理含乳化油浓度较高的油污水，性能符合国际海事组织规定的船舶含油污水排放标准及我国政府规定的船舶、工矿企业油污水排放标准，并符合国际海上环境保护委员会 IMO-MEPC107 ( 49 ）决议规范要求。本产品己获得中国船级社颁发的国际通用的型式认可证书。
本装置有下列特点：
( l ) 配套泵不直接吸入含油污水，因此避免了原含油污水的乳化，保证分离装置有较高的分离效果。
( 2 )分离器中的第一级聚结分离元件能自动反冲洗，不会堵塞，长期使用不需要更换。
( 3 ) 有良好的排油自动控制及配套泵的安全保护措施，根据油污水性质能自动控制一级处理排放或转入二级处理排放，以及处理不合格时自动关闭排出口不合格处理水返回机舱功能。操作简便，可靠性高，符合无人值班机舱要求。
( 4）装置由一级分离器、二级分离器、螺杆泵（柱塞泵）、电气控制箱、油份浓度报警记录仪、粗／精滤器、三通转换阀（电磁转换阀）等组装在公共基座上，必要时也可以根据机舱位置将一级油水分离器和电气控制箱及二级乳化油分离器和油份浓度报警记录仪分开独立安装。
3 ．基本工作原理（型舱底水分离器系统原理图）
配套螺杆泵（柱塞泵）在一级分离装置排出口处抽吸处理后的排水过程中，使一级分离装置内产生真空，舱底水经粗过滤器和上部吸水／排油阀进入分离器内部扩散喷口，进行初步油水分离，大油滴浮至顶部，含有小颗粒油滴的污水向下进入特制的聚结器，在内部进行聚结分离，形成较大油滴，上浮至顶部集油室。一级处理后的污水则向下经分离器底部排出，流向底部进水三通阀（电磁阀），进入单螺杆泵（柱塞泵）吸入口，从泵的排出口流出再经过排水三通阀，一、二级转换三通阀（常开、常闭电磁阀）和一级排水截止止回阀排向舷外。

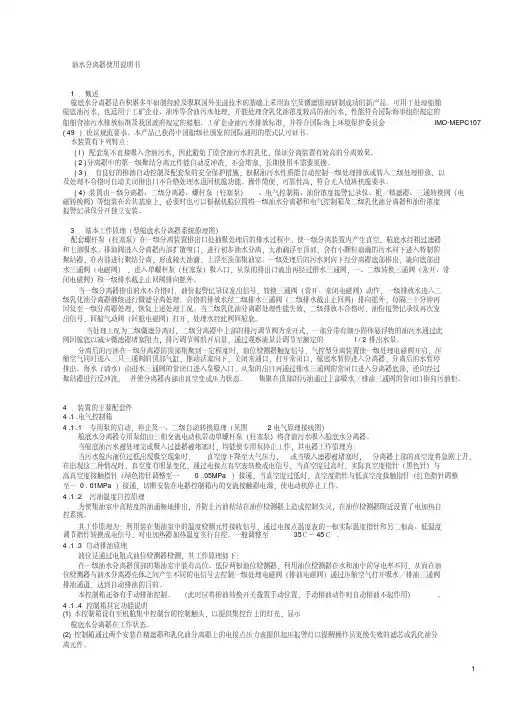

1 油水分离器使用说明书
1 ．概述
舱底水分离器是在积累多年研制经验及吸取国外先进技术的基础上采用真空及微滤原理研制成功的新产品。可用于处理船舶舱底油污水，也适用于工矿企业、油库等含油污水处理，并能处理含乳化油浓度较高的油污水，性能符合国际海事组织规定的船舶含油污水排放标准及我国政府规定的船舶、工矿企业油污水排放标准，并符合国际海上环境保护委员会 IMO-MEPC107
( 49 ）决议规范要求。本产品己获得中国船级社颁发的国际通用的型式认可证书。
本装置有下列特点：
( l ) 配套泵不直接吸入含油污水，因此避免了原含油污水的乳化，保证分离装置有较高的分离效果。
( 2 )分离器中的第一级聚结分离元件能自动反冲洗，不会堵塞，长期使用不需要更换。
( 3 ) 有良好的排油自动控制及配套泵的安全保护措施，根据油污水性质能自动控制一级处理排放或转入二级处理排放，以及处理不合格时自动关闭排出口不合格处理水返回机舱功能。操作简便，可靠性高，符合无人值班机舱要求。
( 4）装置由一级分离器、二级分离器、螺杆泵（柱塞泵）、电气控制箱、油份浓度报警记录仪、粗／精滤器、三通转换阀（电磁转换阀）等组装在公共基座上，必要时也可以根据机舱位置将一级油水分离器和电气控制箱及二级乳化油分离器和油份浓度报警记录仪分开独立安装。
3 ．基本工作原理（型舱底水分离器系统原理图）
配套螺杆泵（柱塞泵）在一级分离装置排出口处抽吸处理后的排水过程中，使一级分离装置内产生真空，舱底水经粗过滤器和上部吸水／排油阀进入分离器内部扩散喷口，进行初步油水分离，大油滴浮至顶部，含有小颗粒油滴的污水向下进入特制的聚结器，在内部进行聚结分离，形成较大油滴，上浮至顶部集油室。一级处理后的污水则向下经分离器底部排出，流向底部进水三通阀（电磁阀），进入单螺杆泵（柱塞泵）吸入口，从泵的排出口流出再经过排水三通阀，一、二级转换三通阀（常开、常闭电磁阀）和一级排水截止止回阀排向舷外。
油水分离器的原理
首先，我们要说的是油水分离器的机理，简单来说，它就是从油中分离水分，或者是从水中分离油分。而油水分离器按用途来分又分为工业级油水分离器、商用油水分离器和家庭油水分离器等几种，而油水分离器主要应用于石化、燃油机车、污水处理等方面。而我们今天要说的就是用在燃油机车上的油水分离器，又称为车用油水分离器。
油水分离器部件组成
车用油水分离器属于燃油滤清器里面的一种，对于柴油发动机来说，它主要的作用就是除去柴油中的水分，从而使得柴油达到高压共轨发动机对柴油的要求。它的工作原理主要是根据水和燃油的密度差，利用重力沉降原理去除杂质和水份，另外，它的内部还有扩散锥，滤网等分离元件以加强油水分离的效果。
油水分离器结构
油水分离器的工作原理就是利用水与燃油的密度差，然后依靠地球引力场的作用使之发生相对运动，油液上升水分下降，从而就达到了油水分离的目的。
油水分离器的其他功能
另外现在的油水分离器有些还会有别的功能，例如自动排水功能，例如加热功能等。下面，我们来看一下能够实现自动排水功能的水位传感器。
水位传感器
这种水位传感器也是利用了水和油的密度差，使浮子上升，达到油位即可报警，有了水位传感器就可以实现自动排水功能了。接下来，我们来看一下油水分离器上的加热器。
加热器
这种加热器可以防止柴油结蜡，从而能够更容易的启动发动机，避免发动机受到更多的伤害。
油水分离器出现问题会导致什么故障
一、发动机加速不稳定或者加速无力及排放黑烟等故障
高压共轨系统中的高压喷油嘴需要精确的控制喷油压力、喷油时间和喷油量，而喷油嘴的做工比较精细，如果油水分离器出现问题，柴油中的水及杂质会对喷油嘴内的柱塞偶件形成磨损造成拉伤，直到喷油器卡死。
发动机冒黑烟
喷油器损坏会造成发动机加速不稳定或加速无力，或者排放黑烟等故障，严重者会直接损坏发动机。由于喷油嘴的做工比较精细，因此它的价格也是比较高的。基于以上原因，当油水分离器出现问题时，一定要及时更换。
