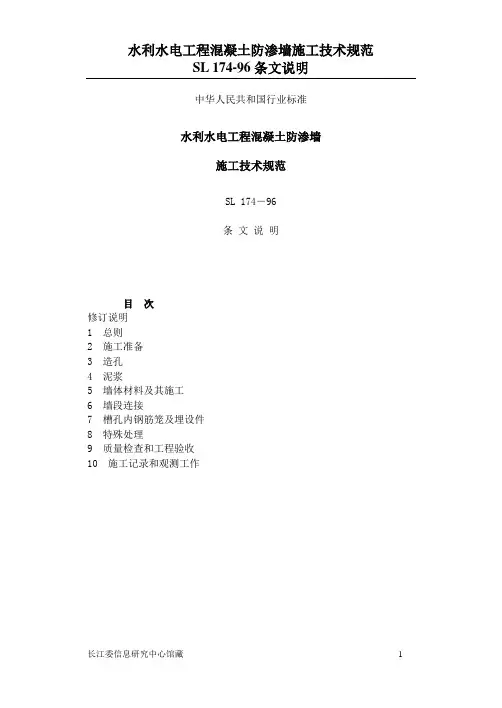

中华人民共和国行业标准水利水电工程混凝土防渗墙施工技术规范SL 174－96条文说明目次修订说明1 总则2 施工准备3 造孔4 泥浆5 墙体材料及其施工6 墙段连接7 槽孔内钢筋笼及埋设件8 特殊处理9 质量检查和工程验收10 施工记录和观测工作修订说明本规范是根据原水利部和电力工业部1979年颁发的《水利水电工程混凝土防渗墙施工技术规范》（SDJ82－79）（以下简称“79墙规”）修订的。
这次修订，保留了原规范中行之有效的条文，修改和充实了部分内容，增加了近十多年来在国内迅速发展和推广的新技术、新材料和新工艺，如固化灰浆、塑性混凝土墙体材料、两钻一抓施工法等。
修订后的规范共分十章、111条和2个附录。
本规范的修订力求做到技术先进、经济合理、安全适用、确保质量。
既从现有的施工技术水平出发，又考虑了今后的发展，并总结和吸收了“六五”、“七五”、“八五”国家科技攻关项目中在混凝土防渗墙施工技术方面所取得的成果。
规范中有关质量的要求，充分考虑了我国的国情和大多数施工单位经过努力能够达到的水平。
1990年7月主持单位水利部建设开发司委托中国水利水电基础工程局为主编单位负责修订本规范，并主持召开了“79墙规”修订大纲专家讨论会，会上研究并确定了修订大纲，其后又曾广泛地向国内各有关施工、设计、科研等19个单位和各方面专家征求了意见，最后于1995年5月由水利部建设司主持召开了本规范的送审稿审查会，修订编写组根据此次会议的审查意见对送审稿进行了修改、补充和完善，并于1995年6月提出了报批稿。
本规范修订编写组的人员分工为：组长：高钟璞副组长：肖树斌第一、二章高钟璞第三章齐宗久第四章蒋振中第五、六章肖树斌第七章蒋振中第八章王学彦第九章齐宗久第十章王学彦附录高钟璞肖树斌本规范送审稿审查会主任委员为水利部水利工程技术咨询中心孙钊，副主任委员为华源水利水电工程咨询公司刘继庆。
中国水利水电基础工程局郝鸿禄作为顾问参加了本规范的修订工作。
水利水电工程混凝土防渗墙施工技术规范SL174-961 总则1.0.1 《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2 本规范适用水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 范围墙施工，除应遵守本规范外，凡本规定未涉及的内容还应遵守现行的有关标准。
2 施工准备2.0.1发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述；（1）覆盖层的分层情况、厚度、颗粒组织及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施其加密深度以5~6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
1 总则1.0.1 《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2 本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚 60～ 100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
2施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于 20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以 5～ 6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。
1总则1.0.1《水利水电工程混凝土防渗墙施工技术规》（以下简称本规）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2 本规适用于水工建筑物松散透水地基或土石坝坝体深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规外，凡本规未涉及的容还应遵守现行的有关标准。
2 施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。

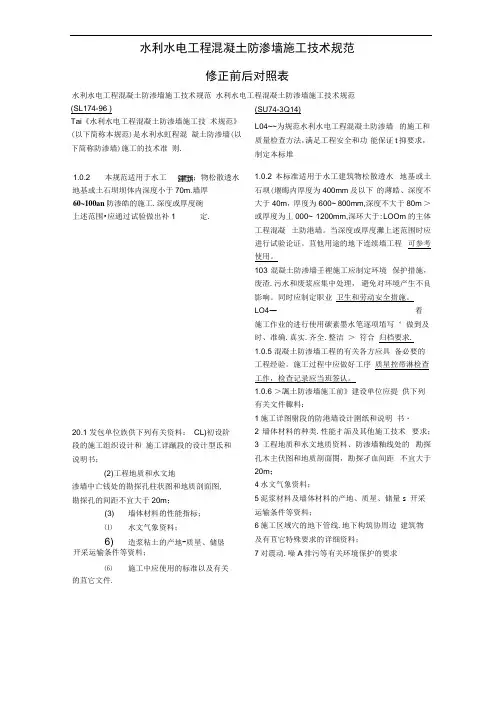

水利水电工程混凝土防渗墙施工技术规范修正前后对照表水利水电工程混凝土防渗墙施工技术规范 水利水电工程混凝土防渗墙施工技术规范 (SL174-96 ) Tai 《水利水电工程混凝土防渗墙施工技 术规范》(以下简称本规范)是水利水虹程混 凝土防渗墙(以下简称防渗墙)施工的技术准 则. (SU74-3Q14) L04~~为规范水利水电工程混凝土防渗墙 的施工和质量检查方法，满足工程安全和功 能保证t 抑要求，制定本标堆 1.0.2 本规范适用于水工 ；物松散透水 地基或土石坝坝体内深度小于70m.墙厚 60~100an 防渗皓的施工.深度或厚度碗 上述范围•应通过试验做出补1 定. 20.1 发包单位族供下列有关资料： CL)初设阶段的施工组织设计和 施工详蹴段的设计型氐和说明书； (2)工程地质和水文地 (3) 墙体材料的性能指标；⑴ 水文气象资料； 6) 造浆粘土的产地-质星、储垦 开采运输条件等资料； ⑹ 施工中应使用的标准以及有关渗墙中亡钱处的勘探孔柱状图和地质剖面图, 勘探孔的间距不宜大于20m ； 的苴它文件. 1.0.2 本标准适用于水工建筑物松散透水 地基或土石坝(堰晦内厚度为400mm 及以下 的薄皓、深度不大于40m ，厚度为600~ 800mm,深度不大于80m ＞或厚度为丄000~ 1200mm,深环大于:LOOm 的主体工程混凝 土防港墙。
当深度或厚度灘上述范围时应 进行试验论证。
苴他用途的地下连续墙工程 可参考使用。
103 混凝土防渗墙壬裡施工应制定环境 保护措施，废渣.污水和废浆应集中处理， 避免对环境产生不良影响。
同时应制定职业 卫生和劳动安全措施。
LO4―着施工作业的进行使用碳素墨水笔逐项埴写‘ 做到及时、准确.真实.齐全.整洁 ＞ 符合 归档要求. 1.0.5 混凝土防渗墙工程的有关各方应具 备必要的工程经验。
施工过程中应做好工序 质星控帯淋检查工作，检查记录应当班签认。
水利水电工程混凝土防渗墙施工技术规范傷正前后对照表孔位中右#目对于孔口业的施工孔位中牡的偏差值与该处孔探的比值.A10 孔位允许偏差(3.0.12) 在孑L 口水平面上，单孔施工与设计中心位置在任意方闻上偏差值。
A11 孔底淤积厚度<3.0.16)——渚孑阿lh.泥浆中的钻渣於积在孔底的厚度H 孔为訓孔a2.0.7 钻劈法trenching by concjssion and spirt 用冲击钻机钻凿主孔和劈打畐J孔形成憎孔的一种防潘墙造孔施工方法。
2.0.8 钻拥法trtn thing by drlling <nd grabbing用冲击咸回转甜机先钻主孔(导孔〉，然后用拥斗礙其间副凡形成槽孔的一啊濛墙造孔施工方法.2.0.9 抓取法traiching by grabbing 只用拥腺扼地层，形成槽孔的一憫港墙谙孔施工^法・2.0.10 洗削法trenching b(v cutter 用专用的曲槽机溜U地层理成槽孔4 种防渗墙造孑匾工方法.2.0 11 小墙midde ail in panel 槽孔内卞瞬单乳之间及孔底未钻(挖屡的地基土f岩溅留凸出部分*2012 梅花乳Lin-reeulation (tilling hole 冲击粘酬> 由于各种原豳［使孔膨不圆整的扎2.0.13 接头管pipe stop eid用于一.二期槽孔套接施工・在一期槽孔湧無觀土前下设”混凝土浇筑过程中或浇筑完毕后拔出的凰拄形金雇管-宥时，在防潘墙施工中便用同祥作用的乐九便于叙述，本规范统称为接头管.2 3.14 泥浆durry膨润土或黏土分散于水中所形刪液擁> 在防潘魅施工中起固壁、携带及悬浮岩層等作用.2.0 15 泥皮filter cake 造孔时泥浆向地层■港透，部分粘土航附着在乳壁上形成的泥膜・2.0.16 胶凝材料cementing material防渗墙墙体轲斜姐成中，水泥、膨润土、粘土、粉煤灰等细联原材料的统称• 2.0.17 黏土土clay1concrete为降低弹性穆呈，除水泥、粉煤灰外> 掺加了占胶凝材料总量矽汎左右的黏土，适合于水下浇融大疣动性混凝土・2 0.1& 塑怡跋土plastic concrete水泥用最远低于普通混凝土，幷撇力厳罄的期世下水位和坝体观测资料、墙体检查孑IM果资料、重尢爭故报告；4有关的专题擁研究报告等：表格”总M个醸格5C・?.0,11经发包单位和监理单位检萱，认为工程區量符合要求时应签发合格证冬环符合要老，承包单矩应根毎发包单位或监理单位意见进行■处理•达到合格后再进行验收-10.011 承包单位龙须做好防渗墙施工记衆和资料分折工作-主要團表可采用糅B的格式-无对应条款5工駐谜锐13.0.10 賑墙单项工程的竣工验收，按逼SL 223的规定执行・13. 0.11应做好防湊墙施工记录和资料轨计分析逊工作［主要諏莅阳录吕执行.附录A討录 B主要图表榕式只有&个图義格式附录R帥了5STE。
水利水电工程混凝土防渗墙施工技术要求规范一、材料要求1.混凝土：应采用标准强度等级的混凝土，并满足施工图纸和设计要求，具有足够的强度、耐久性和抗渗性。
2.增强材料：如钢筋和钢丝网等，应符合相关标准要求，并具有较高的抗拉强度和耐腐蚀性。
3.防渗剂：应采用符合国家标准的防渗剂，能够提高混凝土的抗渗性能。
二、工艺要求1.基坑开挖：基坑开挖应按照设计要求进行，基坑底部应平整、坚实，无杂物和污泥。
2.基础处理：基坑底部应进行适当的处理，如夯实、填方或铺设一定厚度的材料，以提高基坑底部的稳定性。
3.基坑支护：根据土质条件和水位情况，选择适当的支护措施，如临时支撑结构或施工脚手架。
4.模板安装：模板应严格按照设计要求安装，连接牢固，无渗漏和变形现象。
5.钢筋绑扎：钢筋应按照施工图纸规定的位置和间距进行绑扎，钢筋的质量应符合相关标准。
6.混凝土浇筑：混凝土应采用机械浇筑方式，浇筑过程中应密实均匀，避免产生空洞和杂质。
7.混凝土养护：混凝土浇筑后应进行养护，以提高混凝土的强度和抗渗性。
8.辅助设备安装：如渗漏检测装置、防渗层和渗漏防护层等，应按照设计要求和施工图纸进行安装。
三、质量要求1.防渗墙的施工应符合国家相关标准和规范，墙体应平整、垂直、无渗漏和裂缝现象。
2.墙体的厚度、高度和长度应符合设计要求，并保证墙体结构的稳定性和耐久性。
3.施工过程应进行不间断检测和记录，及时处理施工中发现的问题和缺陷。
4.完成施工后，应进行验收和测试，确保防渗墙的质量和性能符合设计要求。
5.施工现场应保持整洁，及时清理施工垃圾和废料，保证环境清洁和安全。
总之，水利水电工程混凝土防渗墙的施工技术要求规范，涉及材料、工艺和质量等方面，要求施工人员严格按照设计要求和标准进行施工，确保施工质量和工程安全。
同时，应加强施工过程中的质量控制和管理，保证工程的成功竣工。
1总则1.0.1《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2 本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
2 施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。
水利水电工程混凝土防渗墙施工技术规范修正前后对照表 水利水电工程混凝土防渗墙施工技术规范 水利水电工程混凝土防渗墙施工技术规范 (SL174-96 ) Tai 《水利水电工程混凝土防渗墙施工技 术规范》(以下简称本规范)是水利水虹程混 凝土防渗墙(以下简称防渗墙)施工的技术准 则. (SU74-3Q14) L04~~为规范水利水电工程混凝土防渗墙 的施工和质量检查方法，满足工程安全和功 能保证t 抑要求，制定本标堆 1.0.2 本规范适用于水工 ;物松散透水 地基或土石坝坝体内深度小于70m.墙厚60〜lOOan 防渗墙的施工.深度或厚度碗上述范围•应通过试验做出补1 定.20.1 发也单位应提供下癖关资料： CL)初设阶段的施工组织设计和 施工详蹴段的设计型氐和说明书； (2)工程地质和水文地 (3)墙体材料的性能指标；⑴ 水文气象资料； 6) 造浆粘土的产地-质星、储垦 开采运输条件等资料； ⑹ 施工中应使用的标准以及有关渗墙中亡钱处的勘探孔柱状图和地质剖面图, 勘探孔的间距不宜大于20m ； 的苴它文件. 1.0.2 本标准适用于水工建筑物松散透水 地基或土石坝(堰晦内厚度为400mm 及以下 的溥墙、深度不大于40m ’厚度为600〜 800mm,深度不大于80m >或厚度为丄000~ 1200mm,深环大于:LOOm的主体工程混凝 土防港墙。
当深度或厚度灘上述范围时应 进行试验论证。
苴他用途的地下连续墙工程 可参考使用。
103 混凝土防渗墙壬裡施工应制定环境 保护措施，废渣.污水和废浆应集中处理， 避免对环境产生不良影响。
同时应制定职业 卫生和劳动安全措施。
LO4―着施工作业的进行使用碳素墨水笔逐项埴写‘ 做到及时、准确.真实.齐全.整洁 > 符合 归档要求.1.0.5 混凝土防渗墙工程的有关各方应具 备必要的工程经验。
施工过程中应做好工序 质星控帯淋检查工作，检查记录应当班签认。
水用冰电工程混凝土防渗墙施工技术规范修正前后对照表水利水电工程混凝土防潘墙施工技术规范(5LL74—96 ) ____________________________ Tol~｛水申冰电工怪混凝土防港墙施工技术规范＞似下简称本规范虑水利水电工程規凝土防港墙(以下?《称防港增)施工的技术准则・_____ 102本规范适用于水工濟物松咖水地基或土右坝坝体内探度小于70叽埸氐60~100OT防沁的施工. 帧或厚度痂上述范亂碗过试验做出补充觇定.201 发包单位应提供下列有关sm:(LI初设阶段的庖工俎织设计和施工洋酗段的设计宙鐵和说明书；C)工程地质和水文地质资料、肪洋墙PiL钱处的勘探孔柱状H和地能！1面图• Sb資孑曲间距不宜犬于20in；G) 垮体材料的性能猎栋；HJ水文气象资科；㈤iS浆粘土朮产地、质量.储晁开采运袒件等卿；⑹施工中应簡的掠准以及有关的其它为牛.水利水电工程混凝土防港墙施工技术规范(51174—2014 ) _________________________ Toi~为规范水利水电工程混凝土防港墙的施工和质量检査方法＞溝足工程安全和功能俣证t掷1要求＞制走本标准3.0.2 本标«适用于水工連琉物松散透水地S或土石坝(塡滋内库度为400mm及以下的薄墙、祢度不大于40m，厚度为600~ 800m UK i采？不犬于SOm i或氐度为丄000〜-L200mnv深度不大于MOm 的主体工程温凝土防港墙。
当葆度或厚度^&3上述菇国时应进行试验论证.苴他用途的地下连续墙工程可参老便用。
_____________________ 1Q3 混凝土肪濤墙工程施工应制定环境保护措施，废澄.污水和J®浆应集中处理，避免对环境产生不婭响.同时应制定职业卫生和另动安全措施. _____________________________________ 104 各项施工记录应有专人在现场随着施工作业的进行便用碳素基水笔逐项埴写Z 做到及时.准确、真实、齐全、整洁.符合归档姜求・ ____ 1Q5 混凝土R&港墙工程的有关各方应具备必姜的工程经验•施工过程中应做好工序质量控常惋检査工作，检查记录应当班筌认. 1.0.6 土防渗SJg工前，建设单位应提供下列有关文件:I施工详国阶段皈港墙设计宙微和说明韦。
1总则1.0.1《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
2 施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。

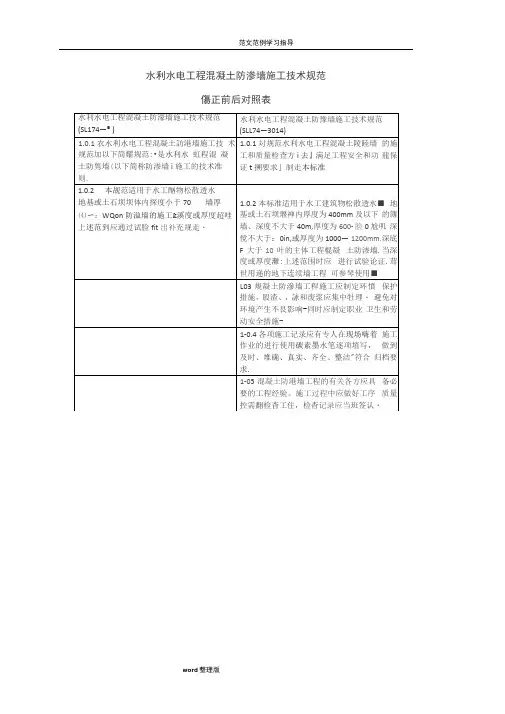

水利水电工程混凝土防渗墙施工技术规范修正先后对照表水利水电工程混凝土防渗墙施工技术规范 (SL74—2022)1.0.1 为规范水利水电工程混凝土防渗墙 的施工和质量检查方法，满足工程安全和功 能保证性的要求，制定本标准1.0.2 本标准合用于水工建造物松散透水 地基或者土石坝(堰)体内厚度为400mm 及以下 的薄墙、深度不犬于40m ,厚度为600~ 800mm 、深度不大于80m,或者厚度为1000~ 1200mm,深度不大于100m 的主体工程混凝 土防渗墙。
当深度或者厚度超过上述范围时应 进行试验论证。
其他用途的地下连续墙工程 可参考使用。
1.0.3 混凝土防渗墙工程施工应制定环境保护措施，废渣、污水和废浆应集中处理，避免对环境产生不良影响。
同时应制定职业卫生和劳动安全措施。
1.0.4 各项施工记录应有专人在现场随着施工作业的进行使用碳素墨水笔逐项填写，做到及时、准确、真实、齐全、整洁，符合归档要求。
1.0.5 混凝土防渗墙工程的有关各方应具备必要的工程经验。
施工过程中应做好工序质量控制和检查工作，检查记录应当班签认。
1.0.6 混凝土防渗墙施工前，建设单位应提供下列有关文件和资料：1施工详图阶段的防渗墙设计图纸和说明书 。
2墙体材料的种类、性能指标及其他施工技术 要 求 ；3工程地质和水文地质资料、防渗墙轴线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m ;4水文气象资料；5泥浆材料及墙体材料的产地、质量、储量、 开采运输条件等资料；6施工区域内的地下管线、地下构筑物、周边建造物及有其它特殊要求的详细资料；7对震动、噪声、排污等有关环境保护的要求 2.0.1 发包单位应提供下列有关资料： 1) 初设阶段的施工组织设计和 施工详图阶段的设计图纸和说明书； 2) 工程地质和水文地质资料、防 渗墙中心线处的勘探孔柱状图和地质剖面图， 勘探孔的间距不宜大于20m; 3) 墙体材料的性能指标； (4) 水文气象资料； 5) 造浆黏土的产地、质量、储量 开采运输条件等资料； (6 施工中应使用的标准以及有关 的其它文件。
疑土防渗墙(以下简称防渗墙)施工的技术准 则 。
1.0.2 本规范合用于水工建造物松散透水 地基或者土石坝坝体内深度小于70m 、墙厚 60～100cm 防渗墙的施工，深度或者厚度超过 上述范围.应通过试验做出补充规定。
水利水电工程混凝土防漆墙施工技术规范 (SL174-96) 1.0.1 《水利水电工程混凝土防渗墙施工技 术规范》(以下简称本规范)是水利水电工程混及说明资料；8施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料应对下 1.0.7 防渗墙轴线处的地质资料，应对下列列项目作较详细的描述；项目作详细的描述；1) 覆盖层的分层情况、厚度、颗1地层的分层情况、厚度、颗粒组成、密实程粒组成及透水性；度及透水性：2) 地下水的水位，承压水层资料；2地下水的水位、承压水层资料；3) 基岩的地质构造、岩性、透水3基岩的地质构造、岩性、透水性、风化程度性、风化程度与深度；与深度；4) 可能存在的孤石、反坡、深槽、4可能存在的孤石、反坡、深槽、断层破碎带、断层破碎带等情况。
岩溶洞穴等情况。
2.0.3 施工前在发包单位或者监理单位主持下，设计单位应向承包单位进行技术交底说明有关技术要求。
1.0.8 施工前在建设单位主持下，设计单位应向施工单位进行技术交底，说明防漆墙设计技术要求、施工条件及与其他有关施工项目之间的关系。
1.0.9 本标准引用标准1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
1.0.10 防渗墙施工除应符合本标准外」尚应符合国家现行有关标准的规定。
附录A术语A1 混凝土防渗墙(1.0.1)——于地面上进行造孔施工，在地基中以泥浆固壁，开凿成槽形孔或者联锁桩柱孔，回填防渗材料，筑成具有防渗性能的地下连续墙。
A2 松散透水地基(1.0.2——泛指覆盖层或者由覆益层和粉状或者块状全风化基岩组成的地基。
A3 导墙(2.0.6)一—沿防渗墙轴浇方向，在设计槽孔宽度以外一定深度内建造的平行防渗墙轴线的平整、垂直的挡土墙：A4 合拢段的槽孔(3.0.2)——全墙最后施工的一个槽孔。
A5 副孔长度(3.0.5)——当槽孔分为主、副孔时，副孔长度为相邻的两主孔边之间的最小距离。
A6 定向聚能爆破(3.0.9——在造孔过程中，将具有定向聚能装置的爆破筒下至孤石表面进行爆破。
A7 梅花孔(3.0.12)——冲击钻进时，由于各种原因导致孔形不圆整的孔。
A8 小墙(3.0.12)——相邻单孔之间两侧孔壁及孔底未钻净的残留部位，A9 孔斜率(3.0.12)——某一孔深处的施工2术语和定义下列术语和定义合用于本标准。
2.0.1混凝土防渗墙 concrete cut-off wal 利用钻孔、挖槽机械，在松散透水地基或者坝堰体中以泥浆固壁，挖掘槽形孔或者连锁桩柱孔，在泥浆下浇筑混凝土，筑成的具有防添性能的地下连续墙。
2.0.2导墙 guide wall在防渗墙施工平台的较浅深度内建造的，平行防渗墙轴线的，起导向、保护槽口和承重作用的暂时挡土墙。
2.0.3槽孔trench为浇筑防渗墙墙段而钻凿或者挖掘的狭长深槽。
2.0.4合拢槽孔 enclosure panel防渗墙实现全墙封闭最后施工的槽孔：2.0.5墙段 panel混凝土防渗墙的一段，作为独立单元浇筑混凝土。
一个墙段可以是直线型、T型、L型或者其它型式。
2.0.6主孔、副孔 prmary hole & secondary hole形成防渗墙槽孔的单孔中，第一次序施工的孔为主孔；位于主孔之间，第二次序施工的孔为副孔。
2.0.7钻劈法 trenching by concussion and split用冲击钻机钻凿主孔和劈打副孔形成糟孔的 一种防渗墙造孔施工方法。
2.0.8钻抓法 trenching by drlling and grabbing用冲击或者回转钻机先钻主孔(导孔),然后 用抓斗挖掘此间副孔形成槽孔的一种防渗墙造孔施工方法。
2.0.9抓取法 trenching by grabbing只用抓斗挖掘地层，形成槽孔的一种防渗墙造孔施工方法。
2.0.10铣削法trenching by cutter用专用的铣槽机铣削地层形成槽孔的一种防漆墙造孔施工方法。
2.0.11小墙 middle wal in pane槽孔内相邻单孔之间及孔底未钻(挖尽的地基土(岩)残留凸出部份。
2.0.12梅花孔 unrregulaion drilling hole冲击钻进时，由于各种原因导致孔形不圆整的 孔 。
2.0.13接头管 pipe stop end用于一、二期槽孔套接施工，在一期槽孔浇筑混凝土前下设，混凝土浇筑过程中或者 浇筑完毕后拔出的圆柱形金属管。
有时，在 防渗墙施工中使用同样作用的板。
为便于叙 述，本规范统称为接头管。
2.0.14泥浆 durry膨润土或者黏土分散于水中所形成的液体，在防渗墙施工中起固壁、携带及悬浮岩眉等作 用 。
2.0.15泥皮 filter cake造孔时泥浆向地层溪透，部份黏土颗粒附着在孔壁上形成的泥膜。
2.0.16胶凝材料 cementing material防渗墙墙体材料组成中，水泥、膨润土、粘土、粉煤灰等细颗粒原材料的统称，2.0.17黏土混凝土 clay concrete为降低弹性模量，除水泥、粉煤灰外，掺加了占胶凝材料总量20%摆布的黏土，适合于水下浇筑的大流动性混凝土。
2.0.18塑性混凝土 platic concrete水泥用量远低于普通混凝土，并掺加较多的 孔位中心相对于孔口处的施工孔位中心的偏 差值与该处孔深的比值。
A10 孔位允许偏差(3.0.12)——在孔口水平 面上，单孔施工与设计中心位置在任意方向上 偏差值。
A11 孔底淤积厚度(3.0.16——清孔后 1h,泥浆中的钻渣淤积在孔底的厚度。
膨润土、黏土等脑疑材料，适合水下壳筑的大流动性混凝土，它具有低强、低弹和大极限应变的特性。
2.0.19固化灰浆 solidification surry 在已建成的槽孔内，以固壁泥浆为基本浆材，在其中加入水泥、水玻璃、粉煤灰等固化材料以及砂和外加剂，经搅拌均匀后固化而成的一种低强度、低弹性模量和大极限应变柔性墙体材料。
2.0.20自凝灰浆 self-hadening durry以水泥、膨润土等材料拌制的浆液，在建造槽孔时起固壁作用，槽孔建造完成后，该浆液可自行凝结成一种低强度、低弹模和大极限应变的柔性墙体材料。
2.0.21 薄防渗墙 thin cut-off wall墙体厚度不大于400mm的防渗墙。
2.0,4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计,报监理单位批准后实施。
3.0.1施工单位应在施工前按批准的设计及招标文件编制施工组织设计。
2.0.9 暂时施工道路应畅通无阻，并应确保雨季施工的可靠性。
3.0.2施工供水、供电、道路、排水等设施，必须在开工前准备就绪。
施工场地应进行平整，保证施工机械正常作业。
3.0.3 当设计墙底嵌入基岩或者相对不透水层，而设计阶段防渗墙沿线的地质勘探资料不足时，应根据实际需要进行补充地质勘探；补充勘探孔的入岩深度应根据防渗墙轴线处可能存在的最大孤石确定，普通应不小于10m。
3.0.4修筑施工平台和导墙之前，宜根据地质情况进行必要的地基处理。
3.0.5 在大空隙地层成槽施工时，宜进行预处理，如预灌浓浆、振冲密实等。
3.0.6开工之前应根据设计和施工要求、施工条伴确定固壁泥浆的种类和性能指标，对料源情况进行调查，并完成泥浆配合比试验、选择工作。
3.0.7开工之前应完成墙体材料施工配合比的试验和设计工作；当施工准备时间较短时，先施工的部份槽孔可用经验配合比施工，也可在留有一定安全裕度的情况下用7天或者14天龄期的强度确定暂时配合比；但28天龄期的试验应继续进行。
3.0.8 开工之前应根据施工要求和施工条 件进行导墙和施工平台设计、建造。
3.0.9重要或者有特殊要求的工程，宜在防渗墙中心线上进行施工试验，或者在地质条件类以的地点进行施工试验。
4施工平台及导墙4.0.1防渗墙施工平台应坚固、平整，满足施工设备作业要求，且应高于施工期最高地下水位2.0m 以上，当不能满足要求时，应进行专题论证。
4.0.2当施工现场处于斜坡状态时，应构筑满足防渗墙施工需求的水平状态施工平台。
4.0.3 导墙宜用现浇钢筋混凝土构筑。
当地质条件许可时，也可采用预制混凝土构件或者现场组装钢结构。
4.0.4导墙的结构形式、尺寸、力学指标等，应根据防渗墙体厚度、深度、导墙下土质情况以及施工机械等施工荷载综合考虑确定，并应符合下列要求：1 导墙应建在坚实的地基上，如地基土质松散或者软弱时，修筑导墙前应采取加固措施 ；2导墙高度宜在1.0m ～2.0m 之间。
