机械设计课程设计展开式二级直齿圆柱齿轮减速器的附件与润滑和密封设计

机械设计课程设计展开式二级直齿圆柱齿轮减速器的附件与润滑和密封设计
轴承端盖调整垫片查表141p13281传动件的润滑对于二级圆柱齿轮减速器因为传动装置属于轻型的且传速较低齿轮圆周速度小于等于12ms所以采用浸油润滑将传动件的一部分浸入油中传动件回转时粘在其上的润滑油被带到啮合区进行润滑
二、附属零件设计
1窥视孔和窥视孔盖
其结构见[2]表14-4 p133,
其尺寸选择为：
轴承外密封：在减速器的输入轴和输出轴的外伸段，为防止灰尘水份从外伸段与端盖间隙进入箱体，所有选用毡圈密封。
4、减速器的密封
减速器外伸轴的密封件，具体由各轴的直径取值定，轴承旁还设置封油盘。
3、主要附件作用及形式
1通气器
齿轮箱高速运转时内部气体受热膨胀，为保证箱体内外所受压力平衡，减小箱体所受负荷，设通气器及时将箱内高压气体排出。选用通气器尺寸M27×1.5
8.2滚动轴承的润滑
所以滚动轴承采用油润滑。轴承内侧端面与箱体内壁留出3～5mm
8.3密封性
为了保证机盖与机座联接处密封，联接凸缘应有足够的宽度，联接表面应精装，其表面粗度应为密封的表面要经过刮研。而且，凸缘联接螺柱之间的距离不宜太大，并匀均布置，保证部分面处的密封性。
1、齿轮传动的润滑
各级齿轮的圆周速度均小于12m/s，所以采用浸油润滑。另外，传动件浸入油中的深度要求适当，既要避免搅油损失太大，又要充分的润滑。油池应保持一定的深度和储油量。两级大齿轮直径应尽量相近，以便浸油深度相近。
5定位销
保证拆装箱盖时，箱盖箱座安装配合准确，且保持轴承孔的制造精度，在箱盖与箱座的联接凸缘上配两个定位销。GB117-86 A10×40
6启盖螺钉
在箱体剖分面上涂有水玻璃，用于密封，为便于拆卸箱盖，在箱盖凸缘上设有启盖螺钉一个，拧动起盖螺钉，就能顶开箱盖。结构参见减速器总装图，尺寸取M10×1.5

二级直齿圆柱齿轮减速器(机械设计课程计划设计)

二级直齿圆柱齿轮减速器(机械设计课程计划设计)

机械设计——减速器课程设计说明书课程名称:机械设计课程设计设计题目:展开式二级圆柱齿轮减速器院系:机械工程学院班级:10 2班学号:102903054036指导教师:迎春目录1. 题目 (1)2. 传动方案的分析 (2)3. 电动机选择,传动系统运动和动力参数计算 (2)4. 传动零件的设计计算 (5)5. 轴的设计计算 (16)6. 轴承的选择和校核 (26)7. 键联接的选择和校核 (27)8. 联轴器的选择 (28)9. 减速器的润滑、密封和润滑牌号的选择........................ 28 10. 减速器箱体设计及附件的选择和说明........................................................................ 29 11. 设计总结 (31)12. 参考文献 (31)题目:设计一带式输送机使用的 V 带传动或链传动及直齿圆柱齿轮减速器。

设计参数如下表所示。

3. 工作寿命 10年,每年 300个工作日,每日工作 16小时4. 制作条件及生产批量 : 一般机械厂制造,可加工 7~8级齿轮;加工条件:小批量生产。

生产 30台6. 部件:1. 电动机, 2.V 带传动或链传动 ,3. 减速器 ,4. 联轴器 ,5. 输送带 6. 输送带鼓轮7. 工作条件:连续单向运转,工作时有轻微振动,室内工作;运输带速度允许误差±5%;两班制工作, 3年大修,使用期限 10年。

(卷筒支承及卷筒与运输带间的摩擦影响在运输带工作拉力 F 中已考虑。

8. 设计工作量:1、减速器装配图 1张 (A0或 A1 ;2、零件图 1~2张;3、设计说明书一份。

§2传动方案的分析1—电动机, 2—联轴器, 3—两级圆柱齿轮减速器, 4—卷筒, 5—轴承方案分析 :由计算 (下页可知电机的转速的范围为 : 601~1671r/min由经济上考虑可选择常用电机为 960r/min .功率为 5.5kw. 又可知总传动比为 14.36. 如果用带传动 , 刚减速器的传动比为 5— 10, 用二级圆柱齿轮减速器则传动比太小 , 从而齿轮过大 , 箱体就随着大 . 因而不用带传动直接用联轴器 , 因有轻微振动 , 因而用弹性联轴器与电机相连 .两级展开式圆柱齿轮减速器的特点及应用:结构简单, 但齿轮相对于轴承的位置不对称,因此要求轴有较大的刚度。

机械设计课程设计带式运输机的展开式两级圆柱齿轮减速器设计

机械设计课程设计带式运输机的展开式两级圆柱齿轮减速器设计

机械设计课程设计计算说明书设计题目：带式运输机的展开式两级圆柱齿轮减速器设计301专业机械设计制造及其自动化班级学生姓名学号指导教师完成日期2016.11.20目录一、传动方式的选择 (4)二、选择电动机 (4)1．电动机类型的选择 (4)2．电动机功率的选择 (4)3．电动机转速的选择 (5)4．电动机型号的确定 (5)三、传动装置的运动学和动力学参数计算 (5)1．总传动比及其分配 (5)2．传动装置中各轴的转速计算 (6)3．传动装置中各轴的功率计算 (6)4．传动装置中各轴的输入转矩计算 (6)四、带传动设计 (7)p (7)1．确定带传动的额定功率ca2．选取带传动的类型 (7)3．确定带轮基准直径 (7)4．确定v带的基准长度和带传动的中心距 (8)5．验算主动轮上的包角1 (8)6．计算带v的根数z (8)7．计算带传动的预紧力0F (9)9、带轮结构设计 (9)五、高速级齿轮传动的设计 (10)1．选定高速级齿轮的类型、精度等级、材料及齿数 (10)2．按齿面接触疲劳强度设计 (10)3．计算齿轮传动的几何尺寸 (12)4．校核齿根弯曲疲劳强度 (12)5．齿轮结构设计 (13)六、低速级齿轮传动的设计 (15)1．选定低速级齿轮的类型、精度等级、材料及齿数 (15)2．按齿面接触疲劳强度设计 (15)3．计算齿轮传动的几何尺寸 (17)4．校核齿根弯曲疲劳强度 (17)5. 齿轮结构设计 (18)七、轴的初步设计计算 (20)1. 轴的材料选择 (20)2. 轴的最小半径估算 (20)3．高速轴的结构设计 (20)4．中间轴的结构设计 (21)5．低速轴的结构设计 (22)七、键的选择 (23)八、滚动轴承的选择 (23)九、联轴器的选择 (24)十、箱体及其附件设计 (24)十一、润滑、密封设计 (24)1．齿轮和轴承润滑 (24)2．密封的设计 (25)十二、设计小结 (25)1．课程设计的体会 (25)2．设计的减速器的优缺点及改进建议 (25)十三、参考文献 (25)一、 传动方式的选择根据题目所给传动方式进行设计二、选择电动机1．电动机类型的选择根据动力源和工作条件，选用Y 系列三相异步电动机。

机械设计课程设计二级直齿圆柱齿轮减速器

机械设计课程设计二级直齿圆柱齿轮减速器

机械设计课程设计说明书设计题目：二级直齿圆柱齿轮减速器院系：粮油食品学院专业：食品科学与工程班级：食工 0904 班学号: 200948060411设计人：孙军指导教师：曹宪周完成日期：2011年9月15日目录一、传动装置总体设计 (1)A、确定传动方案 (5)B、电动机的选择 (6)C、计算传动装置的运动和动力参数 (8)➢Ⅰ、Ⅱ轴的大小齿轮 (9)➢Ⅱ、Ⅲ轴的大小齿轮 (12)D、轴的设计计算及轴承的选择计算 (15)E、轴承的选择计算 (16)F、联接件、润滑密封和联轴器的选择及计算 (17)1、键连接 (17)2、联轴器的选择及计算 (17)3、润滑方式、牌号及密封装置 (18)二、绘制减速器装配图·························附图三、绘制零件图····························附图四、参考文献 (18)五、总结 (18)原始数据：A、已知条件1)．运输带工作拉力F=1350N；2)．运输带工作速度v=1.2m/s(允许运输带速度误差为±5%)；3)．滚筒直径D=180mm；4)．滚筒效率ηj=0.96 (包括滚筒与轴承的效率损失)；5)．工作情况：正反转传动；断续工作，有轻微振动；启动载荷为公称载荷的1.4倍；每天工作12小时，寿命为8年，大修期3年，每年按260个工作日计算。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

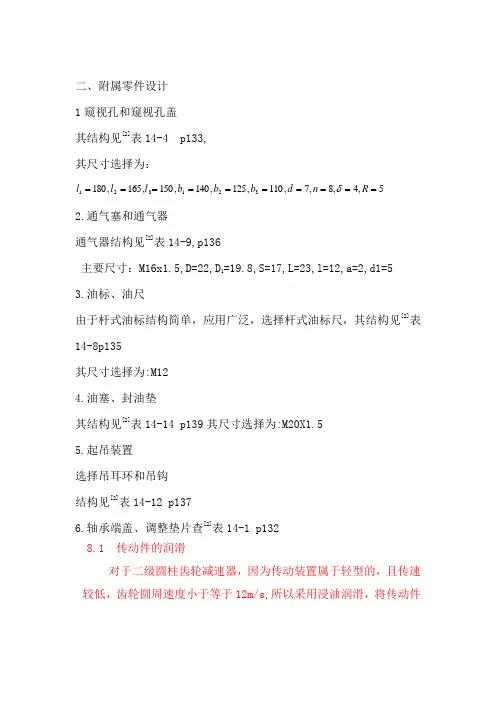

二、附属零件设计
1窥视孔和窥视孔盖
其结构见[2]表14-4 p133,
其尺寸选择为：
5,4,8,7,110,125,140,150,165,180321321==========R n d b b b l l l δ
2.通气塞和通气器
通气器结构见[2]表14-9,p136
主要尺寸：M16x1.5,D=22,D 1=19.8,S=17,L=23,l=12,a=2,d1=5
3.油标、油尺
由于杆式油标结构简单，应用广泛，选择杆式油标尺，其结构见[2]表14-8p135
其尺寸选择为:M12
4.油塞、封油垫
其结构见[2]表14-14 p139其尺寸选择为:M20X1.5
5.起吊装置
选择吊耳环和吊钩
结构见[2]表14-12 p137
6.轴承端盖、调整垫片查[2]表14-1 p132
8.1 传动件的润滑
对于二级圆柱齿轮减速器，因为传动装置属于轻型的，且传速较低，齿轮圆周速度小于等于12m/s,所以采用浸油润滑，将传动件
的一部分浸入油中，传动件回转时，粘在其上的润滑油被带到啮合区进行润滑。

同时，有吃中的油被甩到箱壁上，可以散热。

8.2 滚动轴承的润滑
s m s m d n v 233.3100060210
84.3021000602
2>=⨯⨯⨯=⨯=ππ
所以滚动轴承采用油润滑。

轴承内侧端面与箱体内壁留出3～5mm
8.3 密封性
为了保证机盖与机座联接处密封，联接凸缘应有足够的宽度，联接表面应精装，其表面粗度应为密封的表面要经过刮研。

而且，凸缘联接螺柱之间的距离不宜太大，并匀均布置，保证部分面处的密封性。

1、齿轮传动的润滑
各级齿轮的圆周速度均小于12m/s ，所以采用浸油润滑。

另外，传动件浸入油中的深度要求适当，既要避免搅油损失太大，又要充分的润滑。

油池应保持一定的深度和储油量。

两级大齿轮直径应尽量相近，以便浸油深度相近。

2、 润滑油牌号
闭式齿轮传动润滑油运动粘度为220mm 2/s 。

选用N220工业齿轮油。

3、轴承的润滑与密封
由于高速级齿轮的圆周速度小于2m/s ，所以轴承采用脂润滑。

由于减速器工作场合的需要，选用抗水性较好，耐热性较差的钙基润滑脂。

轴承内密封：由于轴承用油润滑，为了防止齿轮捏合时挤出
的热油大量冲向轴承内部，增加轴承的阻力，需在轴承内侧设置挡油盘。

轴承外密封：在减速器的输入轴和输出轴的外伸段，为防止灰尘水份从外伸段与端盖间隙进入箱体，所有选用毡圈密封。

4、减速器的密封
减速器外伸轴的密封件，具体由各轴的直径取值定，轴承旁还设置封油盘。

3、主要附件作用及形式
1 通气器
齿轮箱高速运转时内部气体受热膨胀，为保证箱体内外所受压力平衡，减小箱体所受负荷，设通气器及时将箱内高压气体排出。

选用通气器尺寸M27×1.5
2 窥视孔和视孔盖
为便于观察齿轮啮合情况及注入润滑油，在箱体顶部设有窥视孔。

为了防止润滑油飞出及密封作用，在窥视孔上加设视孔盖。

3 油标尺油塞
为方便的检查油面高度，保证传动件的润滑，将油面指示器设在低速级齿轮处油面较稳定的部位。

选用油标尺尺寸M16
4油塞
为了排出油污，在减速器箱座最低部设置放油孔，并用油塞和
封油垫将其住。

选用油塞尺寸 M16×1.5
5定位销
保证拆装箱盖时，箱盖箱座安装配合准确，且保持轴承孔的制造精度，在箱盖与箱座的联接凸缘上配两个定位销。

GB117-86 A10×40
6 启盖螺钉
在箱体剖分面上涂有水玻璃，用于密封，为便于拆卸箱盖，在箱盖凸缘上设有启盖螺钉一个，拧动起盖螺钉，就能顶开箱盖。

结构参见减速器总装图，尺寸取M10×1.5
7起吊装置
减速器箱体沉重，采用起重装置起吊，在箱盖上铸有吊耳。

为搬运整个减速器，在箱座两端凸缘处铸有吊钩。

一、传动零件的润滑
1．齿轮传动润滑
因为齿轮圆周速度s
≤
v12
=，故选择浸油润滑。

m
s
m
2．滚动轴承的润滑
因为I轴II轴齿轮圆周速度v>2m/s,滚动轴承采用油润滑而III轴的齿轮圆周速度v<2m/s,由于第一轴选用了油润滑,故也用油润滑,但由于齿轮不能飞溅润滑,故要用刮油板把油从三轴大齿轮边引到槽从而达到润滑轴承目的。

二、减速器密封
1.轴外伸端密封
I 轴：与之组合的轴的直径是25mm ，查[2]表15-8P143，选d=25mm 毡圈油封
II 轴：无需密封圈
III 轴：与之配合的轴的直径是45mm ，查[2]表15-8P143，选d=45mm 选毡圈油封
2.箱体结合面的密封
软钢纸板
减速器运动参数的校核
高速级和中间轴大齿轮的齿数分别为116,3021==z z ，则其传动比
87.330
116121===z z i 中间轴小齿轮和输出轴齿轮的齿数分别为95,3443==z z ，则
79.234
95342===z z i 则总传动比为80.1079.287.321=⨯=⋅=i i i 滚筒的转速为min /74.265min /8
.102870r r n w == 运输带的带速为26020D n V d π==s m s m /616.3/2
6026.074.26514.32=⨯⨯⨯⨯ 则运输带的实际速度误差为
=-=V
V 01ε1-34.1341.1=0.587%
故所选设计的减速器的运动参数合理。
