减速器装配

行星齿轮减速器装配条件
行星齿轮减速器是一种常见的工业传动装置，其装配条件对于其性能和使用寿命具有重要影响。

在装配行星齿轮减速器时，需要考虑以下几个方面的条件：
1. 清洁条件，在装配行星齿轮减速器之前，必须确保所有零部件表面清洁，无油污、金属屑等杂质，以免影响装配质量和使用寿命。

2. 润滑条件，装配行星齿轮减速器时，需要在零部件表面涂抹适量的润滑脂或润滑油，以减少装配时的摩擦和磨损，确保装配质量和运行平稳。

3. 对中条件，行星齿轮减速器的各个零部件在装配时需要进行精确的对中，确保齿轮啮合的精度和平衡性，避免因不良对中导致的噪音、振动和过早磨损。

4. 拧紧力矩条件，在装配行星齿轮减速器时，需要根据相关的拧紧力矩标准，确保螺栓、螺母等连接件的紧固力合适，避免因过紧或过松而导致的故障。

5. 精度条件，装配行星齿轮减速器时，需要保证各个零部件的
加工精度和装配精度，确保行星齿轮减速器的传动精度和运行稳定性。

总的来说，行星齿轮减速器的装配条件包括清洁、润滑、对中、拧紧力矩和精度等多个方面，只有在严格按照这些条件进行装配，
才能保证行星齿轮减速器的性能和使用寿命。

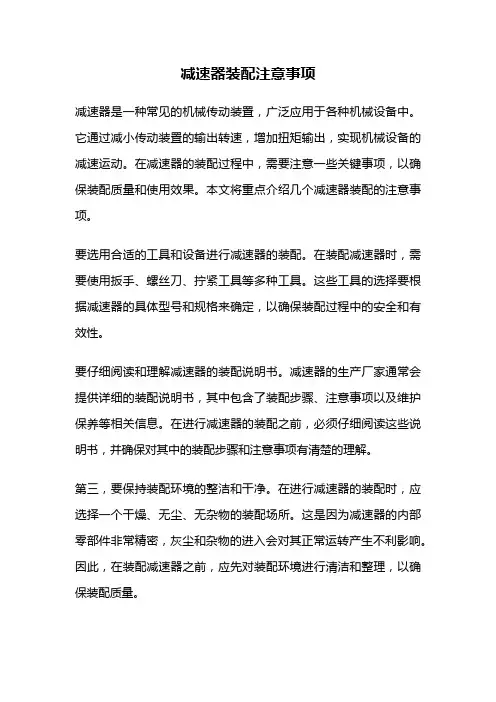

减速器装配注意事项减速器是一种常见的机械传动装置，广泛应用于各种机械设备中。

它通过减小传动装置的输出转速，增加扭矩输出，实现机械设备的减速运动。

在减速器的装配过程中，需要注意一些关键事项，以确保装配质量和使用效果。

本文将重点介绍几个减速器装配的注意事项。

要选用合适的工具和设备进行减速器的装配。

在装配减速器时，需要使用扳手、螺丝刀、拧紧工具等多种工具。

这些工具的选择要根据减速器的具体型号和规格来确定，以确保装配过程中的安全和有效性。

要仔细阅读和理解减速器的装配说明书。

减速器的生产厂家通常会提供详细的装配说明书，其中包含了装配步骤、注意事项以及维护保养等相关信息。

在进行减速器的装配之前，必须仔细阅读这些说明书，并确保对其中的装配步骤和注意事项有清楚的理解。

第三，要保持装配环境的整洁和干净。

在进行减速器的装配时，应选择一个干燥、无尘、无杂物的装配场所。

这是因为减速器的内部零部件非常精密，灰尘和杂物的进入会对其正常运转产生不利影响。

因此，在装配减速器之前，应先对装配环境进行清洁和整理，以确保装配质量。

第四，要按照正确的顺序进行零部件的装配。

减速器通常由多个零部件组成，装配过程中需要按照正确的顺序进行组装。

一般来说，应先安装主轴承和油封等关键零部件，然后再进行其他零部件的安装。

在装配过程中，要注意零部件之间的配合间隙和装配方法，以确保装配的准确性和稳定性。

第五，要进行装配质量的检查和测试。

在减速器的装配完成后，应进行相应的质量检查和测试。

这包括检查零部件的装配是否正确、各个连接部位是否紧固、润滑油是否添加等。

同时，还应进行一些必要的测试，如转速测试、载荷测试等，以确保减速器的性能和使用效果。

要做好减速器的维护保养工作。

减速器在使用过程中，需要定期进行维护保养，以延长其使用寿命和保持良好的工作状态。

维护保养工作包括定期更换润滑油、清洁零部件、检查各个连接部位是否紧固等。

只有做好维护保养工作，才能确保减速器的正常运转和长久使用。

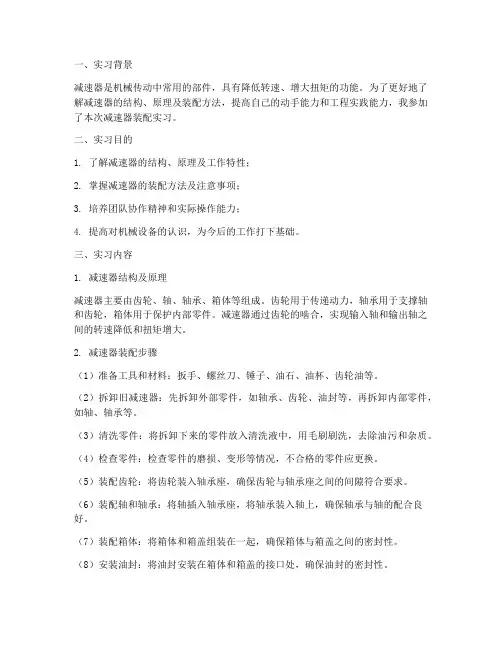

一、实习背景减速器是机械传动中常用的部件，具有降低转速、增大扭矩的功能。

为了更好地了解减速器的结构、原理及装配方法，提高自己的动手能力和工程实践能力，我参加了本次减速器装配实习。

二、实习目的1. 了解减速器的结构、原理及工作特性；2. 掌握减速器的装配方法及注意事项；3. 培养团队协作精神和实际操作能力；4. 提高对机械设备的认识，为今后的工作打下基础。

三、实习内容1. 减速器结构及原理减速器主要由齿轮、轴、轴承、箱体等组成。

齿轮用于传递动力，轴承用于支撑轴和齿轮，箱体用于保护内部零件。

减速器通过齿轮的啮合，实现输入轴和输出轴之间的转速降低和扭矩增大。

2. 减速器装配步骤（1）准备工具和材料：扳手、螺丝刀、锤子、油石、油杯、齿轮油等。

（2）拆卸旧减速器：先拆卸外部零件，如轴承、齿轮、油封等，再拆卸内部零件，如轴、轴承等。

（3）清洗零件：将拆卸下来的零件放入清洗液中，用毛刷刷洗，去除油污和杂质。

（4）检查零件：检查零件的磨损、变形等情况，不合格的零件应更换。

（5）装配齿轮：将齿轮装入轴承座，确保齿轮与轴承座之间的间隙符合要求。

（6）装配轴和轴承：将轴插入轴承座，将轴承装入轴上，确保轴承与轴的配合良好。

（7）装配箱体：将箱体和箱盖组装在一起，确保箱体与箱盖之间的密封性。

（8）安装油封：将油封安装在箱体和箱盖的接口处，确保油封的密封性。

（9）加注润滑油：将齿轮油加入箱体内，油面高度应符合要求。

（10）组装外部零件：将拆卸下来的外部零件按照拆卸顺序组装回去。

3. 注意事项（1）装配过程中，注意零件的清洁和检查，确保装配质量。

（2）装配齿轮时，确保齿轮与轴承座之间的间隙符合要求。

（3）装配轴和轴承时，注意轴承与轴的配合，确保装配质量。

（4）安装油封时，注意油封的安装方向，确保密封性。

（5）加注润滑油时，注意油面高度，避免过多或过少。

四、实习体会通过本次减速器装配实习，我深刻体会到以下几点：1. 理论知识与实践操作相结合的重要性。

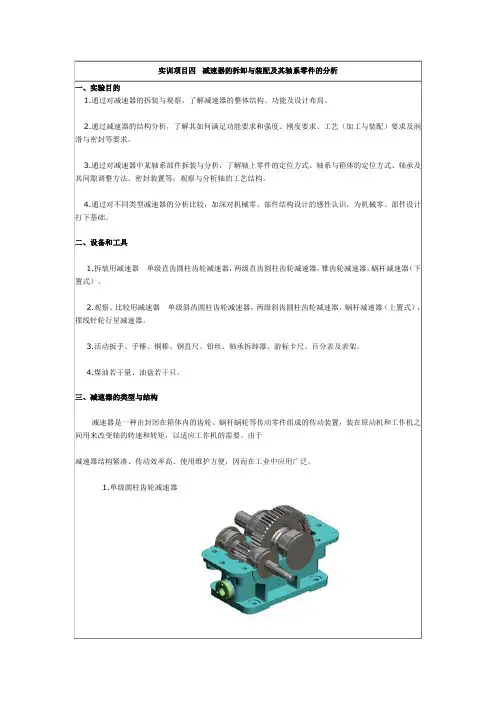

实训项目四减速器的拆卸与装配及其轴系零件的分析一、实验目的1.通过对减速器的拆装与观察，了解减速器的整体结构、功能及设计布局。

2.通过减速器的结构分析，了解其如何满足功能要求和强度、刚度要求、工艺（加工与装配）要求及润滑与密封等要求。

3.通过对减速器中某轴系部件拆装与分析，了解轴上零件的定位方式、轴系与箱体的定位方式、轴承及其间隙调整方法、密封装置等；观察与分析轴的工艺结构。

4.通过对不同类型减速器的分析比较，加深对机械零、部件结构设计的感性认识，为机械零、部件设计打下基础。

二、设备和工具1.拆装用减速器单级直齿圆柱齿轮减速器，两级直齿圆柱齿轮减速器，锥齿轮减速器，蜗杆减速器（下置式）。

2.观察、比较用减速器单级斜齿圆柱齿轮减速器，两级斜齿圆柱齿轮减速器，蜗杆减速器（上置式），摆线针轮行星减速器。

3.活动扳手、手锤、铜棒、钢直尺、铅丝、轴承拆卸器、游标卡尺、百分表及表架。

4.煤油若干量、油盘若干只。

三、减速器的类型与结构减速器是一种由封闭在箱体内的齿轮、蜗杆蜗轮等传动零件组成的传动装置，装在原动机和工作机之间用来改变轴的转速和转矩，以适应工作机的需要。

由于减速器结构紧凑、传动效率高、使用维护方便，因而在工业中应用广泛。

1.单级圆柱齿轮减速器2.多级蜗杆减速器下置式蜗杆减速器实训图4-1减速器的类型在圆柱齿轮减速器中，按齿轮传动级数可分为单级、两级和多级。

蜗杆减速器又可分为蜗杆上置式和蜗杆下置式。

两级和两级以上的减速器的传动布置形式有展开式、分流式和同轴式三种形式。

展开式用于载荷平稳的场合，分流式用于变载荷的场合，同轴式用于原动机与工作机同轴的特殊的工作场合。

实训图4-2减速器传动布置形式减速器的结构随其类型和要求的不同而异，一般由齿轮、轴、轴承、箱体和附件等组成。

箱体为剖分式结构，由箱盖和箱座组成，剖分面通过齿轮轴线平面。

箱体应有足够的强度和刚度，除适当的壁厚外，还要在轴承座孔处设加强肋以增加支承刚度。

一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。

通过变频器降低电机转速时，可以达到节能的目的。

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。

它的种类繁多，型号各异，不同种类有不同的用途。

减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。

动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。

现简要介绍一下减速器的构造。

1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。

这种结构用于齿轮直径和轴的直径相差不大的场合。

大齿轮装配在低速轴上，利用平键作周向固定。

轴上零件利用轴肩、轴套和轴承盖作轴向固定。

由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。

为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

图中采用接触式唇形密封圈，适用于环境多尘的场合。

２．箱体箱体是减速器的重要组成部件。

一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。

通过变频器降低电机转速时，可以达到节能的目的。

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。

它的种类繁多，型号各异，不同种类有不同的用途。

减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。

动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

..二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。

现简要介绍一下减速器的构造。

1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。

这种结构用于齿轮直径和轴的直径相差不大的场合。

大齿轮装配在低速轴上，利用平键作周向固定。

轴上零件利用轴肩、轴套和轴承盖作轴向固定。

由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。

为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

图中采用接触式唇形密封圈，适用于环境多尘的场合。

２．箱体箱体是减速器的重要组成部件。

齿轮减速器的装配工艺过程
1. 齿轮预处理：在装配齿轮减速器之前，需要对每个齿轮进行预处理，包括清洗、检验、修复和喷涂防锈涂料。

2. 轴承和油封安装：在齿轮减速器的后盖上安装轴承和油封，确保轴承和油封的正确位置，并涂抹适当的润滑油。

3. 齿轮装配：将主动齿轮安装在主轴上，并通过螺钉固定，然后将从动齿轮安装在输出轴上，用螺钉固定。

4. 密封件安装：将密封件安装在齿轮减速器的连接部位上，以确保齿轮减速器内部不受污染和渗漏。

5. 轴承盖安装：将轴承盖安装在齿轮减速器的两端，确保轴承和润滑油处于正确的位置，并涂抹适当的润滑油。

6. 清洗和检验：对齿轮减速器进行清洗和检验，确保装配过程中没有遗漏或错误，并检查齿轮减速器是否满足相关标准和要求。

7. 包装：将已经装配完成并检验合格的齿轮减速器包装，并安装标签、说明书等相关文件，以便运输和使用。

简述减速器的装配工艺
减速器的装配工艺主要包括以下几个步骤：
1. 零部件准备：根据减速器的设计图纸，对所需的各个零部件进行准备工作，包括清洗、涂油和检查等。

确保每个零部件的质量和尺寸符合要求。

2. 托架组装：将减速器的主要支架或托架组装起来，通常这个过程包括将底座和支撑螺栓组装到一起，并使用扭矩扳手按照规定的力度拧紧。

3. 核心部件组装：将各个核心部件按照设计要求依次组装在托架上，这些核心部件通常包括齿轮、轴承、齿轮箱等。

在组装的过程中，要注意部件之间的配合和间隙，确保零部件的位置准确。

4. 装配附件：根据减速器的要求，将各种附件如油封、轴套、密封圈、轴销等装配到减速器上，确保减速器的密封性和连接性。

5. 调试和检测：在装配完成后，需要对减速器进行调试和检测。

通常包括检查各个部件的装配质量和相互的配合情况，进行轴向间隙和径向间隙的调整，以确保减速器的正常运转。

6. 润滑和保养：最后，对减速器进行润滑和保养。

根据减速器的要求，选择适当的润滑剂进行润滑和加注。

同时，需要检查减速器的密封情况和连接紧固情况，
确保减速器的长期使用性能。

以上是减速器的装配工艺的简要介绍，具体的装配工艺会根据具体的减速器类型和要求而有所不同。
