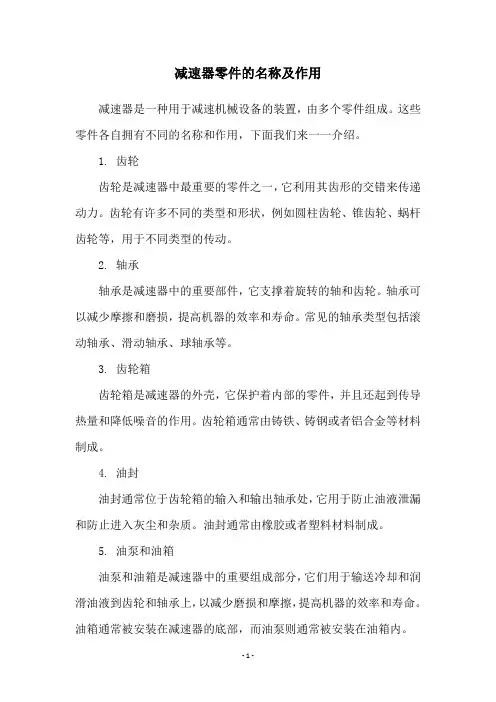

减速器零件的名称及作用
减速器是一种用于减速机械设备的装置，由多个零件组成。
这些零件各自拥有不同的名称和作用，下面我们来一一介绍。
1. 齿轮
齿轮是减速器中最重要的零件之一，它利用其齿形的交错来传递动力。
齿轮有许多不同的类型和形状，例如圆柱齿轮、锥齿轮、蜗杆齿轮等，用于不同类型的传动。
2. 轴承
轴承是减速器中的重要部件，它支撑着旋转的轴和齿轮。
轴承可以减少摩擦和磨损，提高机器的效率和寿命。
常见的轴承类型包括滚动轴承、滑动轴承、球轴承等。
3. 齿轮箱
齿轮箱是减速器的外壳，它保护着内部的零件，并且还起到传导热量和降低噪音的作用。
齿轮箱通常由铸铁、铸钢或者铝合金等材料制成。
4. 油封
油封通常位于齿轮箱的输入和输出轴承处，它用于防止油液泄漏和防止进入灰尘和杂质。
油封通常由橡胶或者塑料材料制成。
5. 油泵和油箱
油泵和油箱是减速器中的重要组成部分，它们用于输送冷却和润滑油液到齿轮和轴承上，以减少磨损和摩擦，提高机器的效率和寿命。
油箱通常被安装在减速器的底部，而油泵则通常被安装在油箱内。
6. 离合器
离合器通常被用于连接和断开减速器和发动机之间的传动。
离合器可以让用户在不熄火的情况下进行换挡，以便更加顺畅地启动和行驶。
离合器通常由摩擦片和压盘组成。
以上是减速器中常见的零件及其作用，当然还有许多其他的组成部分，它们共同协作，完成了整个减速器的工作。
减速器各部位及附属零件的名称和作用减速器各部位及附属零件的名称和作用(1)窥视孔和窥视孔盖在减速器上部开窥视孔，可以看到传动零件啮合处的情况，以便检查齿面接触斑点和齿侧间隙。
润滑油也由此注入机体内。
窥视孔上有盖板，以防止污物进入机体内和润滑油飞溅出来。
(2)放油螺塞减速器底部设有放油孔，用于排出污油，注油前用螺塞堵住。
(3)油标油标用来检查油面高度，以保证有正常的油量。
油标有各种结构类型，有的已定为国家标准件。
(4)通气器减速器运转时，由于摩擦发热，使机体内温度升高，气压增大，导致润滑油从缝隙(如剖面、轴外伸处间隙)向外渗漏。
所以多在机盖顶部或窥视孔盖上安装通气器，使机体内热涨气体自由逸出，达到机体内外气压相等，提高机体有缝隙处的密封性能。
(5)启盖螺钉机盖与机座接合面上常涂有水玻璃或密封胶，联结后接合较紧，不易分开。
为便于取下机盖，在机盖凸缘上常装有一至二个启盖螺订，在启盖时，可先拧动此螺钉顶起机盖。
在轴承端盖上也可以安装启盖螺钉，便于拆卸端盖。
(6)定位销为了保证轴承座孔的安装精度，在机盖和机座用螺栓联接后，镗孔之前装上两个定位销，销孔位置尽量远些以保证定位精度。
如机体结构是对称的(如蜗杆传动机体)，销孔位置不应对称布置。
(7)调整垫片调整垫片由多片很薄的软金属制成(见图)，用以调整轴承间隙。
有的垫片还要起传动零件(如蜗轮、圆锥齿轮等)轴向位置的定位作用。
(8)吊耳螺钉、吊环和吊钩在机盖上装有吊耳螺钉或铸出吊环或吊钩，用以搬运或拆卸机盖在机座上铸出吊钩，用以搬运机座或整个减速器。
(9)密封装置在伸出轴与端盖之间有间隙，必须安装密封件，以防止漏油和污物进入机体内。
密封件多为标准件，其密封效果相差很大，应根据具体情况选用。
10、箱体减速器机体是用以支持和固定轴系零件，是保证传动零件的啮合精度、良好润滑及密封的重要零件，其重量约占减速器总重量的50％。
因此，机体结构对减速器的工作性能、加工艺、材料消耗、重量及成本等有很大影响，设计时必须全面考虑。
减速器各部位及附属零件的名称和作用(1)窥视孔和窥视孔盖在减速器上部开窥视孔，可以看到传动零件啮合处的情况，以便检查齿面接触斑点和齿侧间隙。
润滑油也由此注入机体内。
窥视孔上有盖板，以防止污物进入机体内和润滑油飞溅出来。
(2)放油螺塞减速器底部设有放油孔，用于排出污油，注油前用螺塞堵住。
(3)油标油标用来检查油面高度，以保证有正常的油量。
油标有各种结构类型，有的已定为国家标准件。
(4)通气器减速器运转时，由于摩擦发热，使机体内温度升高，气压增大，导致润滑油从缝隙(如剖面、轴外伸处间隙)向外渗漏。
所以多在机盖顶部或窥视孔盖上安装通气器，使机体内热涨气体自由逸出，达到机体内外气压相等，提高机体有缝隙处的密封性能。
(5)启盖螺钉机盖与机座接合面上常涂有水玻璃或密封胶，联结后接合较紧，不易分开。
为便于取下机盖，在机盖凸缘上常装有一至二个启盖螺订，在启盖时，可先拧动此螺钉顶起机盖。
在轴承端盖上也可以安装启盖螺钉，便于拆卸端盖。
(6)定位销为了保证轴承座孔的安装精度，在机盖和机座用螺栓联接后，镗孔之前装上两个定位销，销孔位置尽量远些以保证定位精度。
如机体结构是对称的(如蜗杆传动机体)，销孔位置不应对称布置。
(7)调整垫片调整垫片由多片很薄的软金属制成(见图)，用以调整轴承间隙。
有的垫片还要起传动零件(如蜗轮、圆锥齿轮等)轴向位置的定位作用。
(8)吊耳螺钉、吊环和吊钩在机盖上装有吊耳螺钉或铸出吊环或吊钩，用以搬运或拆卸机盖在机座上铸出吊钩，用以搬运机座或整个减速器。
(9)密封装置在伸出轴与端盖之间有间隙，必须安装密封件，以防止漏油和污物进入机体内。
密封件多为标准件，其密封效果相差很大，应根据具体情况选用。
10、箱体减速器机体是用以支持和固定轴系零件，是保证传动零件的啮合精度、良好润滑及密封的重要零件，其重量约占减速器总重量的50,。
因此，机体结构对减速器的工作性能、加工艺、材料消耗、重量及成本等有很大影响，设计时必须全面考虑。

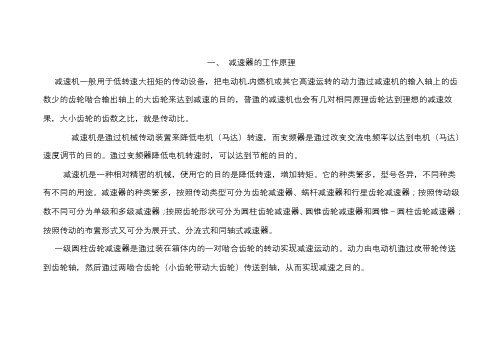

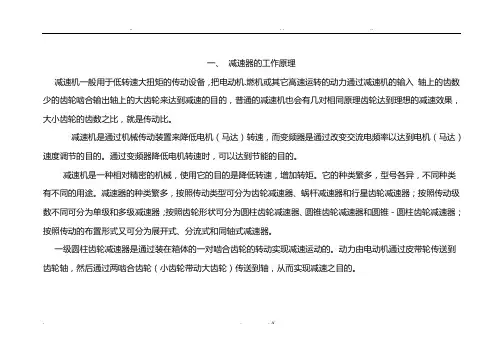

一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。
通过变频器降低电机转速时，可以达到节能的目的。
减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。
它的种类繁多，型号各异，不同种类有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。
一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。
动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。
二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。
现简要介绍一下减速器的构造。
1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。
这种结构用于齿轮直径和轴的直径相差不大的场合。
大齿轮装配在低速轴上，利用平键作周向固定。
轴上零件利用轴肩、轴套和轴承盖作轴向固定。
由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。
轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。
为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。
图中采用接触式唇形密封圈，适用于环境多尘的场合。
２．箱体箱体是减速器的重要组成部件。
减速器各部位及附属零件的名称和作用(1)窥视孔和窥视孔盖在减速器上部开窥视孔，可以看到传动零件啮合处的情况，以便检查齿面接触斑点和齿侧间隙。
润滑油也由此注入机体内。
窥视孔上有盖板，以防止污物进入机体内和润滑油飞溅出来。
(2)放油螺塞减速器底部设有放油孔，用于排出污油，注油前用螺塞堵住。
(3)油标油标用来检查油面高度，以保证有正常的油量。
油标有各种结构类型，有的已定为国家标准件。
(4)通气器减速器运转时，由于摩擦发热，使机体内温度升高，气压增大，导致润滑油从缝隙(如剖面、轴外伸处间隙)向外渗漏。
所以多在机盖顶部或窥视孔盖上安装通气器，使机体内热涨气体自由逸出，达到机体内外气压相等，提高机体有缝隙处的密封性能。
(5)启盖螺钉机盖与机座接合面上常涂有水玻璃或密封胶，联结后接合较紧，不易分开。
为便于取下机盖，在机盖凸缘上常装有一至二个启盖螺订，在启盖时，可先拧动此螺钉顶起机盖。
在轴承端盖上也可以安装启盖螺钉，便于拆卸端盖。
(6)定位销为了保证轴承座孔的安装精度，在机盖和机座用螺栓联接后，镗孔之前装上两个定位销，销孔位置尽量远些以保证定位精度。
如机体结构是对称的(如蜗杆传动机体)，销孔位置不应对称布置。
(7)调整垫片调整垫片由多片很薄的软金属制成(见图)，用以调整轴承间隙。
有的垫片还要起传动零件(如蜗轮、圆锥齿轮等)轴向位置的定位作用。
(8)吊耳螺钉、吊环和吊钩在机盖上装有吊耳螺钉或铸出吊环或吊钩，用以搬运或拆卸机盖在机座上铸出吊钩，用以搬运机座或整个减速器。
(9)密封装置在伸出轴与端盖之间有间隙，必须安装密封件，以防止漏油和污物进入机体内。
密封件多为标准件，其密封效果相差很大，应根据具体情况选用。
10、箱体减速器机体是用以支持和固定轴系零件，是保证传动零件的啮合精度、良好润滑及密封的重要零件，其重量约占减速器总重量的50,。
因此，机体结构对减速器的工作性能、加工艺、材料消耗、重量及成本等有很大影响，设计时必须全面考虑。
一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。
通过变频器降低电机转速时，可以达到节能的目的。
减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。
它的种类繁多，型号各异，不同种类有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。
一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。
动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。
..二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。
现简要介绍一下减速器的构造。
1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。
这种结构用于齿轮直径和轴的直径相差不大的场合。
大齿轮装配在低速轴上，利用平键作周向固定。
轴上零件利用轴肩、轴套和轴承盖作轴向固定。
由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。
轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。
为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。
图中采用接触式唇形密封圈，适用于环境多尘的场合。
２．箱体箱体是减速器的重要组成部件。
减速器中各零件的作用和结构特点好吧，咱们今天聊聊减速器，听起来有点枯燥对吧？但减速器就像是个小精灵，默默在背后为机械设备提供支持，真的是不容小觑的存在。
说到减速器，首先得提提它的主要零件，像是齿轮、轴承、箱体这些，每一个都承担着自己的“使命”，可不能小看它们。
就像在一部大戏里，主角、配角都各司其职，少了谁都不行。
齿轮是减速器的核心，没它可不成！想象一下，齿轮就像是个好朋友，总是相互咬合、默契配合，工作起来那叫一个带劲！你看，齿轮有不同的形状，有圆形的、方形的，甚至还有蜗牛形的，真是五花八门。
这些齿轮的设计就像是给它们量身定做的一样，精确得让人惊叹。
你要是仔细观察，齿轮的齿数和排列方式都大有讲究，影响着整个减速的效率。
换句话说，选对了齿轮，减速器就能把马力发挥得淋漓尽致。
得提提轴承，这小家伙可是减速器的“保镖”，负责支撑和转动。
它们的主要任务就是减少摩擦，保证齿轮可以顺畅地转动。
想想看，如果没有轴承，齿轮转起来那叫一个艰难，磨得快不说，还容易出故障。
轴承有很多种，像是滚动轴承、滑动轴承，真是各有所长。
滚动轴承就像是个飞快的小车轮，滑动轴承则稳重踏实，各有千秋。
再说说箱体，减速器的“外衣”，可别小瞧了它。
这可是个保护者，包裹着里面的所有零件，防止灰尘和杂质侵入，保证它们安安全全地工作。
箱体的材料也很讲究，铸铁、铝合金都有，既要结实又要轻便，设计上还要方便拆卸，真的是一门艺术。
想想看，要是箱体不牢靠，里面的齿轮和轴承可就得遭殃了，这可不是开玩笑的。
然后说说减速器的功能，简直是让人眼前一亮。
它的主要作用就是把高速旋转的动力减速，同时增加扭矩。
就好比开车，急刹车不如慢慢来，减速器让机器的运转更加平稳。
想想如果没有减速器，机器就像一头狂奔的野马，控制不住那叫一个危险。
减速器让速度适中，工作起来更加得心应手，减少了故障率，延长了设备的使用寿命。
在减速器的应用上，它可真是无处不在。
从工业生产到家用电器，从汽车到风力发电机，几乎都能见到它的身影。
一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。
通过变频器降低电机转速时，可以达到节能的目的。
减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。
它的种类繁多，型号各异，不同种类有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。
一级圆柱齿轮减速器是通过装在箱体的一对啮合齿轮的转动实现减速运动的。
动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。
. . . .v二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。
现简要介绍一下减速器的构造。
1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。
这种结构用于齿轮直径和轴的直径相差不大的场合。
大齿轮装配在低速轴上，利用平键作周向固定。
轴上零件利用轴肩、轴套和轴承盖作轴向固定。
由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。
轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体壁处设有档油环。
为防止在轴外伸段与轴承透盖接合处箱润滑剂漏失以及外界灰尘、异物进入箱，在轴承透盖中装有密封元件。
图中采用接触式唇形密封圈，适用于环境多尘的场合。
２．箱体箱体是减速器的重要组成部件。
