减速器结构分析

减速器结构分析范文减速器是一种将电机高速旋转的力转换为低速高扭矩的装置。

它通常由输入轴、输出轴、传动齿轮系统和壳体组成。

减速器结构的设计对其工作效率、传动稳定性和寿命起着重要的作用。

一、输入轴和输出轴减速器的输入轴通常与电机驱动装置连接，输出轴则传输输出力。

输入轴和输出轴通常是由合金钢或不锈钢制成，以满足高扭矩和耐磨损的要求。

二、传动齿轮系统传动齿轮系统是减速器结构的核心部分，它通过传递不同大小和数量的齿轮来实现减速或增加扭矩。

常见的传动齿轮系统包括直齿轮、蜗杆传动、行星齿轮和斜齿轮等。

1.直齿轮传动：直齿轮传动是最简单、最常见的减速器结构之一、它由一个主动齿轮和一个从动齿轮组成，它们通过啮合来传递动力。

直齿轮传动结构简单，传动效率较高，但存在噪音和振动较大的问题。

2.蜗杆传动：蜗杆传动是一种将旋转运动转换为线性运动的传动形式。

它由一个蜗杆和一个蜗轮组成，其中蜗杆驱动蜗轮转动。

蜗杆传动结构紧凑，传动效率较低，但可以实现较大的减速比。

3.行星齿轮传动：行星齿轮传动由一个太阳轮、若干行星轮和一个内齿轮环组成。

太阳轮作为主动轮，驱动行星轮旋转，并通过内齿轮环将输出传递给输出轴。

行星齿轮传动结构紧凑，传动效率高，但制造和装配难度较大。

4.斜齿轮传动：斜齿轮传动由两个互相啮合的斜齿轮组成，通过其啮合来传递动力。

斜齿轮传动结构紧凑，传动效率高，但需要特殊设计和制造工艺。

三、壳体减速器的壳体通常由铸铁、铝合金或钢材制成，主要作用是保护内部零件以及支撑整个结构。

壳体的设计应充分考虑散热性能和刚性要求，以确保减速器的正常工作和寿命。

减速器的结构分析需要考虑以下几个方面：1.传动效率：不同的减速器结构具有不同的传动效率。

高效率的减速器可以最大限度地减少功率损耗，降低电能消耗。

因此，在设计减速器结构时，应优先考虑传动效率。

2.传动稳定性：减速器的传动稳定性对其工作质量和寿命有着重要影响。

减速器传动稳定性的指标包括传动误差、振动、噪音等。

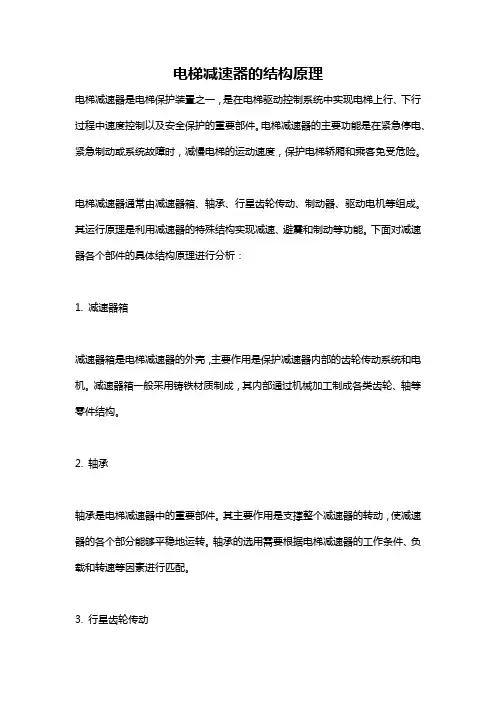

电梯减速器的结构原理电梯减速器是电梯保护装置之一，是在电梯驱动控制系统中实现电梯上行、下行过程中速度控制以及安全保护的重要部件。

电梯减速器的主要功能是在紧急停电、紧急制动或系统故障时，减慢电梯的运动速度，保护电梯轿厢和乘客免受危险。

电梯减速器通常由减速器箱、轴承、行星齿轮传动、制动器、驱动电机等组成。

其运行原理是利用减速器的特殊结构实现减速、避震和制动等功能。

下面对减速器各个部件的具体结构原理进行分析：1. 减速器箱减速器箱是电梯减速器的外壳，主要作用是保护减速器内部的齿轮传动系统和电机。

减速器箱一般采用铸铁材质制成，其内部通过机械加工制成各类齿轮、轴等零件结构。

2. 轴承轴承是电梯减速器中的重要部件。

其主要作用是支撑整个减速器的转动，使减速器的各个部分能够平稳地运转。

轴承的选用需要根据电梯减速器的工作条件、负载和转速等因素进行匹配。

3. 行星齿轮传动行星齿轮传动是电梯减速器的核心部件。

行星齿轮传动系统由行星架、行星轮、轴承、太阳轮等组成。

其工作原理是通过行星齿轮传动系统将驱动电机的高速旋转转换为轿厢低速旋转。

行星齿轮传动的精度和材质直接影响电梯减速器的负载能力和寿命。

4. 制动器制动器是电梯减速器的重要保护装置，其主要作用是在紧急停电或制动时停止电梯的运动。

制动器一般采用电磁式或永磁式制动器，随着电梯技术的不断发展，电子制动器和超级电容器制动器等逐渐得到推广应用。

5. 驱动电机驱动电机是电梯减速器的动力来源，其转速和扭矩直接影响电梯轿厢的运动速度和能力。

驱动电机一般采用交流异步电机或直流电机等，其选型需要综合考虑电梯减速器的负载、运行速度、制动力矩等因素进行匹配。

以上是电梯减速器的基本结构原理介绍，通过合理匹配各个部件的性能参数和机械结构实现电梯驱动控制系统的高效运行和安全保护。

在实际运行中，电梯减速器需要根据电梯的运行状况、负载变化等情况进行调整优化，保证其稳定性和可靠性。

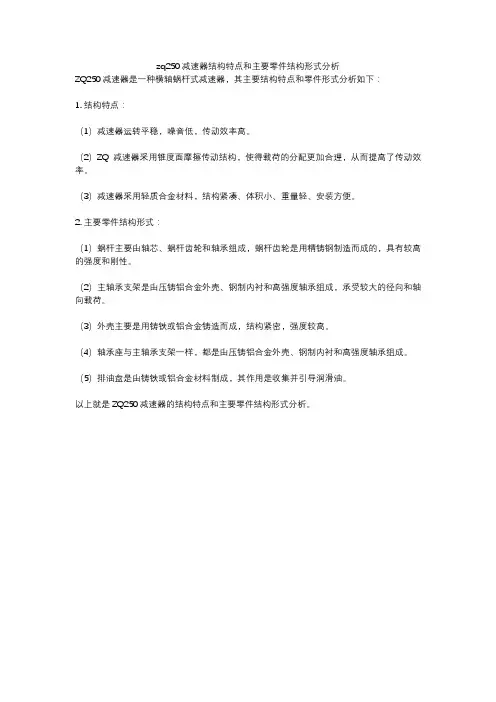

zq250减速器结构特点和主要零件结构形式分析
ZQ250减速器是一种横轴蜗杆式减速器，其主要结构特点和零件形式分析如下：
1. 结构特点：
（1）减速器运转平稳，噪音低，传动效率高。

（2）ZQ减速器采用锥度面摩擦传动结构，使得载荷的分配更加合理，从而提高了传动效率。

（3）减速器采用轻质合金材料，结构紧凑、体积小、重量轻、安装方便。

2. 主要零件结构形式：
（1）蜗杆主要由轴芯、蜗杆齿轮和轴承组成，蜗杆齿轮是用精铸钢制造而成的，具有较高的强度和刚性。

（2）主轴承支架是由压铸铝合金外壳、钢制内衬和高强度轴承组成，承受较大的径向和轴向载荷。

（3）外壳主要是用铸铁或铝合金铸造而成，结构紧密，强度较高。

（4）轴承座与主轴承支架一样，都是由压铸铝合金外壳、钢制内衬和高强度轴承组成。

（5）排油盘是由铸铁或铝合金材料制成，其作用是收集并引导润滑油。

以上就是ZQ250减速器的结构特点和主要零件结构形式分析。

减速器箱体分析报告一、引言减速器被广泛应用于工业生产中，其主要作用是将高速运动的机械传动转化为较低速度的输出。

减速器箱体作为减速器的重要组成部分，起到保护内部齿轮和传动装置的作用，同时具有保证减速器正常运行的重要功能。

本报告旨在对减速器箱体进行分析，评估其设计和制造质量，为减速器的性能提供参考。

二、减速器箱体结构分析减速器箱体通常由铸铁或铸钢材料制成，具有较高的强度和刚度。

其主要结构包括底盖、外壳、分体式箱体等组件。

底盖用于支撑和固定内部齿轮和传动装置，外壳则用于保护内部机械零件。

分体式箱体为适应不同传动装置的安装和维修需求，可方便地进行拆装。

减速器箱体的结构设计需要考虑各种力学因素，以保证其在运行中的稳定性和可靠性。

三、减速器箱体制造工艺分析减速器箱体的制造工艺对其质量和性能影响较大。

首先，材料的选择和熔炼工艺需要满足相应的强度和韧性要求，以确保箱体的使用寿命和可靠性。

其次，铸造工艺对于箱体的形状和尺寸精度起到决定性作用。

应采用合适的铸造方法，如砂型铸造、金属型铸造等，以保证箱体的内外表面光洁度和尺寸精度。

最后，对于分体式箱体的制造，需要采用精密加工设备进行加工和装配，以确保箱体的拆装性和可维修性。

四、减速器箱体性能评估减速器箱体的性能评估主要包括强度、刚度、密封性和抗腐蚀性等方面。

强度和刚度评估需要进行有限元分析或实验测试，以验证箱体在工作条件下的承载能力和变形情况。

密封性评估则需要进行密封试验，以确保箱体内部环境无泄漏。

抗腐蚀性评估需要对箱体涂层和防护措施进行检测，以确保其能够在恶劣环境下长期使用。

五、减速器箱体质量控制减速器箱体的质量控制是保证减速器性能和寿命的重要环节。

在制造过程中，需要严格控制材料的质量，确保其符合相关标准和规范要求。

同时，需要对箱体的加工和装配过程进行严格监控和检测，以确保其尺寸和装配质量满足设计要求。

对于分体式箱体，还需要进行拆装试验，以验证其可靠性和可维修性。

六、结论减速器箱体作为减速器的重要组成部分，对于减速器的正常运行和性能具有重要影响。

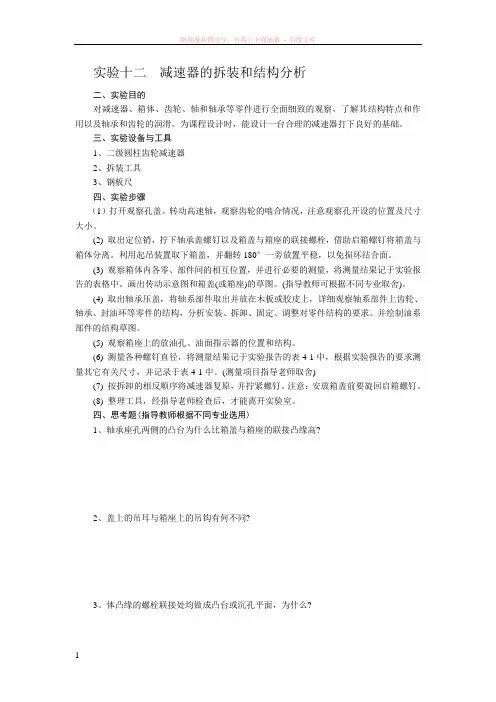

实验十二减速器的拆装和结构分析二、实验目的对减速器、箱体、齿轮、轴和轴承等零件进行全面细致的观察，了解其结构特点和作用以及轴承和齿轮的润滑。

为课程设计时，能设计一台合理的减速器打下良好的基础。

三、实验设备与工具1、二级圆柱齿轮减速器2、拆装工具3、钢板尺四、实验步骤（1）打开观察孔盖。

转动高速轴，观察齿轮的啮合情况，注意观察孔开设的位置及尺寸大小。

(2) 取出定位销，拧下轴承盖螺钉以及箱盖与箱座的联接螺栓，借助启箱螺钉将箱盖与箱体分离。

利用起吊装置取下箱盖，并翻转180°一旁放置平稳，以免损坏结合面。

(3) 观察箱体内各零、部件间的相互位置，并进行必要的测量，将测量结果记于实验报告的表格中。

画出传动示意图和箱盖(或箱座)的草图。

(指导教师可根据不同专业取舍)。

(4) 取出轴承压盖，将轴系部件取出并放在木板或胶皮上，详细观察轴系部件上齿轮、轴承、封油环等零件的结构，分析安装、拆卸、固定、调整对零件结构的要求。

并绘制油系部件的结构草图。

(5) 观察箱座上的放油孔、油面指示器的位置和结构。

(6) 测量各种螺钉直径，将测量结果记于实验报告的表4-1中，根据实验报告的要求测量其它有关尺寸，并记录于表4-1中。

(测量项目指导老师取舍)(7) 按拆卸的相反顺序将减速器复原，并拧紧螺钉。

注意：安放箱盖前要旋回启箱螺钉。

(8) 整理工具，经指导老师检查后，才能离开实验室。

四、思考题(指导教师根据不同专业选用)1、轴承座孔两侧的凸台为什么比箱盖与箱座的联接凸缘高?2、盖上的吊耳与箱座上的吊钩有何不同?3、体凸缘的螺栓联接处均做成凸台或沉孔平面，为什么?4、箱盖与箱体的联接凸缘宽度及地座凸缘宽度的确定，受何种因素影响?5、滚动轴承的间隙是怎样调整的?6、你所拆卸的减速器中，轴承用何种方式润滑?如何防止箱体的润滑油混入轴承中?7、你所拆卸的减速器，结构上是否有不合理的地方?。

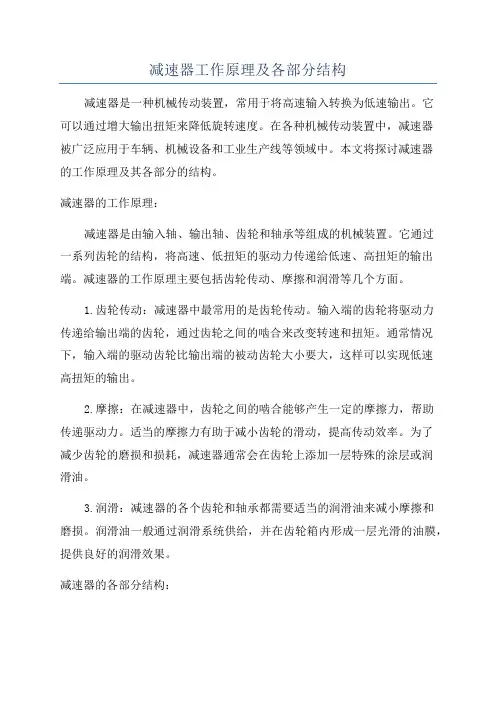

减速器工作原理及各部分结构减速器是一种机械传动装置，常用于将高速输入转换为低速输出。

它可以通过增大输出扭矩来降低旋转速度。

在各种机械传动装置中，减速器被广泛应用于车辆、机械设备和工业生产线等领域中。

本文将探讨减速器的工作原理及其各部分的结构。

减速器的工作原理：减速器是由输入轴、输出轴、齿轮和轴承等组成的机械装置。

它通过一系列齿轮的结构，将高速、低扭矩的驱动力传递给低速、高扭矩的输出端。

减速器的工作原理主要包括齿轮传动、摩擦和润滑等几个方面。

1.齿轮传动：减速器中最常用的是齿轮传动。

输入端的齿轮将驱动力传递给输出端的齿轮，通过齿轮之间的啮合来改变转速和扭矩。

通常情况下，输入端的驱动齿轮比输出端的被动齿轮大小要大，这样可以实现低速高扭矩的输出。

2.摩擦：在减速器中，齿轮之间的啮合能够产生一定的摩擦力，帮助传递驱动力。

适当的摩擦力有助于减小齿轮的滑动，提高传动效率。

为了减少齿轮的磨损和损耗，减速器通常会在齿轮上添加一层特殊的涂层或润滑油。

3.润滑：减速器的各个齿轮和轴承都需要适当的润滑油来减小摩擦和磨损。

润滑油一般通过润滑系统供给，并在齿轮箱内形成一层光滑的油膜，提供良好的润滑效果。

减速器的各部分结构：减速器由输入轴、输出轴、齿轮和轴承等部分组成，每个部分都起着关键的作用。

1.输入轴：输入轴是减速器中接收驱动力的部分。

它通常是一个长的金属轴，与驱动装置连接。

输入轴通过齿轮传动将驱动力传递给减速器中的齿轮。

2.输出轴：输出轴是减速器中提供输出力的部分。

它通常位于减速器的另一端，用于连接需要输出动力的机械装置。

输出轴通过齿轮传动接收高扭矩、低速输出力。

3.齿轮：减速器中的齿轮用于实现驱动力的传递和转速的转换。

齿轮的大小、齿数和齿形等参数决定了减速器的传动比和适用范围。

不同类型的齿轮布置方式（如斜齿轮、圆柱齿轮、蜗轮蜗杆等）也会影响减速器的工作性能。

4.轴承：减速器中的轴承用于支撑和定位输入轴和输出轴，减少其摩擦和磨损。

减速器的结构及其设计减速器是一种机械传动装置，主要由驱动轴、传动轴、主动轮、从动轮、齿轮箱等组成。

减速器的结构和设计根据实际应用需求和传动原理来确定，下面将详细介绍几种常见的减速器结构及其设计。

1.平行轴硬齿面减速器平行轴硬齿面减速器是一种常见的减速器结构，主要用于传动轴之间的平行传动。

其结构由两组平行的齿轮组成，一组为主动轮，一组为从动轮。

主动轮和从动轮之间通过啮合的齿轮进行传动。

设计时需要考虑齿轮的模数、齿数、压力角等参数，以及轴承的选用和润滑油的供给。

2.斜齿轮减速器斜齿轮减速器是一种传动角度不为90度的减速器结构，主要用于传动轴之间的非平行传动。

其结构和平行轴硬齿面减速器类似，由主动轮和从动轮组成，但齿轮轴的轴线与传动轴之间的角度不为90度。

设计时需要考虑斜齿轮的啮合角度、齿轮的模数、齿数等参数，以及轴承的选用和润滑油的供给。

3.行星齿轮减速器行星齿轮减速器是一种常见的高效、紧凑的减速器结构，主要用于需要较大减速比的传动应用。

其结构由一个太阳轮、多个行星轮和一个内部齿圈组成。

太阳轮是主动轮，行星轮是从动轮，内部齿圈是固定不动的。

设计时需要考虑齿轮的模数、齿数、行星轮的数量等参数，以及轴承的选用和润滑油的供给。

4.锥齿轮减速器锥齿轮减速器是一种用于传动轴之间的交叉传动的减速器结构，主要用于需要进行角度传动的应用。

其结构由一个主动轮和一个从动轮组成，主动轮和从动轮的齿轮轴之间的交叉角度一般为90度。

设计时需要考虑锥齿轮的模数、齿数、压力角等参数，以及轴承的选用和润滑油的供给。

减速器的设计中需要考虑多种因素，如载荷、转速、传动比、噪声、摩擦、磨损等。

一般来说，设计减速器时需要确定一些基本参数，如输入转速、输出转速、额定载荷、传动比等，然后根据这些参数进行齿轮的设计和选型，同时还需要进行热力学分析、强度分析、动力学分析等，以确保减速器的性能和可靠性。

在减速器的设计中，还需要考虑材料的选择以及加工工艺的确定。

一、实习目的本次实习的主要目的是通过实际操作，了解减速器的结构、原理及拆装方法。

通过对减速器的拆装，提高动手能力，培养独立思考和解决问题的能力，为以后的实际工作打下基础。

二、实习时间及地点实习时间：2021年X月X日至2021年X月X日实习地点：XX大学机械工程实验室三、实习内容1. 减速器概述减速器是广泛应用于各种机械设备中的传动装置，主要用于降低转速、增大扭矩。

本次实习主要针对XX型号的圆柱齿轮减速器进行拆装。

2. 减速器结构分析减速器主要由箱体、齿轮、轴、轴承、密封件等组成。

箱体用于安装齿轮、轴、轴承等零件，保证减速器的正常工作。

齿轮是减速器的主要传动部件，通过啮合实现转速的降低。

轴用于连接齿轮、轴承等零件，传递扭矩。

轴承用于支撑轴和齿轮，保证齿轮的准确传动。

密封件用于防止润滑油泄漏和外部杂质进入。

3. 减速器拆装步骤（1）准备工作1）检查减速器外观，确保无损坏、变形等情况。

2）准备好拆装工具，如扳手、螺丝刀、锤子等。

3）准备好润滑油、密封件等辅助材料。

（2）拆卸步骤1）拆卸箱盖：先松开箱盖螺栓，然后用锤子轻轻敲击箱盖，使其松动，最后取下箱盖。

2）拆卸轴承：先松开轴承盖螺栓，然后用锤子轻轻敲击轴承盖，使其松动，最后取下轴承盖。

拆卸轴承时，注意保持轴承的清洁。

3）拆卸齿轮：先松开齿轮轴螺栓，然后用锤子轻轻敲击齿轮，使其松动，最后取下齿轮。

拆卸齿轮时，注意保持齿轮的清洁。

4）拆卸轴：先松开轴轴承螺栓，然后用锤子轻轻敲击轴，使其松动，最后取下轴。

拆卸轴时，注意保持轴的清洁。

5）拆卸轴承：先松开轴承盖螺栓，然后用锤子轻轻敲击轴承盖，使其松动，最后取下轴承盖。

拆卸轴承时，注意保持轴承的清洁。

（3）装配步骤1）装配轴承：将轴承装入轴承座，注意轴承的清洁。

2）装配齿轮：将齿轮安装在轴上，注意齿轮的清洁。

3）装配轴：将轴安装在轴承上，注意轴的清洁。

4）装配箱盖：将箱盖安装在箱体上，注意箱盖的清洁。

5）加注润滑油：将适量的润滑油加入箱体，注意润滑油的质量。

三环减速机内部结构
三环减速机是一种广泛应用于工业领域的机械设备，其内部结构复杂而精确。

它由外壳、输入轴、输出轴、减速器和轴承等组成。

外壳是三环减速机的外部保护罩，起到保护内部结构和零件的作用。

外壳通常采用高强度合金材料制成，具有良好的耐腐蚀性和抗冲击性能。

输入轴是将动力传递给减速器的部件，通常由电机或其他动力源带动。

输入轴通过轴承与外壳连接，以确保其稳定运转。

减速器是三环减速机的核心部件，它通过齿轮传动来实现输入轴的减速。

减速器内部由一组精密的齿轮组成，其中包括主轴齿轮、从轴齿轮和中间齿轮等。

这些齿轮之间的传动比例经过精确计算，以实现所需的减速效果。

输出轴是减速机输出动力的部件，通常连接到其他设备或机械装置。

输出轴通常具有一定的扭矩和转速要求，因此需要经过精确的设计和加工。

轴承是减速机内部支撑和固定轴的关键组件。

它们通常采用高强度合金材料制成，具有良好的耐磨性和稳定性。

轴承的选型和安装对减速机的正常运行至关重要。

除了以上主要部件，三环减速机内部还包括润滑系统、密封件和其
他辅助部件。

润滑系统用于保证减速机内部零件的润滑和冷却，以减少摩擦和磨损。

密封件用于防止润滑油泄漏和外界杂质进入减速机内部。

三环减速机的内部结构是一个精密而复杂的系统，各个部件紧密配合，共同完成动力传递和减速的任务。

它在工业生产中起着重要作用，提高了生产效率和产品质量。

通过了解其内部结构，我们可以更好地理解和使用三环减速机，为生产提供更好的支持。

减速器结构分析实验报告1. 引言减速器是机械传动系统中常见的元件，用于将高速旋转运动转化为较低速度和较大扭矩的运动。

在本次实验中，我们将对一种减速器的结构进行分析，并研究其工作原理和性能特点。

2. 实验目的本实验的主要目的是通过对减速器结构的分析，深入了解减速器的工作原理和结构特点，为后续的设计和应用提供理论依据。

3. 实验装置与方法3.1 实验装置本次实验使用的减速器为某型号的行星齿轮减速器，其结构包括外齿轮、内齿轮和行星齿轮等部分。

3.2 实验方法 1. 首先，将减速器的各个部件进行拆解，并记录下各个部件的尺寸和材料。

2. 接下来，使用数控机床对各个部件进行加工，确保其尺寸和形状的精确度。

3. 在装配过程中，需要注意各个部件的配合间隙和装配顺序，避免因装配不当而影响减速器的工作效果。

4. 最后，对装配好的减速器进行测试，并记录下其运行过程中的扭矩和转速等数据。

4. 实验结果与分析通过对减速器的测试，我们得到了减速器在不同负载下的扭矩和转速数据。

根据这些数据，我们可以绘制出减速器的扭矩-转速曲线，并进一步分析减速器的性能特点。

根据分析，我们可以发现减速器在高负载下扭矩较大，但转速较低；而在低负载下扭矩较小，但转速较高。

这是由于减速器的结构特点所决定的，行星齿轮的存在可以有效地增大减速器的输出扭矩。

此外，我们还可以通过对减速器结构的分析，了解到减速器在工作过程中可能存在的问题，例如齿轮的磨损和间隙的增大等。

这些问题可能会降低减速器的工作效率和寿命，因此我们需要定期进行维护和检修。

5. 结论通过本次实验，我们对减速器的结构和工作原理有了更深入的了解。

减速器作为机械传动系统中的重要元件，具有较大的应用前景。

在实际应用中，我们需要根据具体的工作要求和环境条件，选择合适的减速器类型，并进行合理的维护和保养，以确保其正常工作和延长使用寿命。

6. 参考文献•Smith, J. K. (2018). Gear design simplified. CRC Press.•Chen, C., & Yang, L. (2019). A new method for precise modeling and analysis of planetary gear trains. Mechanism and Machine Theory, 133, 531-551.以上是对减速器结构分析实验的简要报告，希望能为读者提供一定的参考和启示。

纯电动汽车减速器结构设计和分析一、本文概述随着全球对环保和可持续发展的日益关注，纯电动汽车作为一种清洁、高效的交通方式，正在逐渐替代传统的燃油汽车。

纯电动汽车的核心部件之一是其动力传动系统，其中减速器是实现动力传递和调节的关键部件。

本文旨在对纯电动汽车减速器的结构设计进行深入分析，探讨其设计原理、关键技术和优化方法，以期为提高纯电动汽车的性能和效率提供理论支持和实际应用指导。

本文将首先介绍纯电动汽车减速器的基本原理和功能，阐述其在整个动力传动系统中的作用和重要性。

接着，将详细分析减速器的结构设计，包括传动方式、齿轮设计、轴承和润滑系统等关键要素，以及材料选择和加工工艺对减速器性能的影响。

本文还将探讨减速器设计中的热点问题，如热管理、振动和噪声控制等，并提出相应的优化措施。

通过本文的研究，我们期望能够为纯电动汽车减速器的设计提供理论支持和实践指导，推动纯电动汽车技术的持续发展和优化。

本文的研究也有助于提高减速器的性能和可靠性，为纯电动汽车的广泛应用和推广奠定坚实基础。

二、纯电动汽车减速器概述随着环保理念的日益深入人心，纯电动汽车作为新能源汽车的一种，正逐渐在全球范围内得到广泛的关注和应用。

作为纯电动汽车动力传动系统中的重要组成部分，减速器在提升车辆动力性能、降低能耗以及提高行驶平稳性等方面发挥着至关重要的作用。

纯电动汽车减速器设计的合理性直接影响到汽车的动力传递效率、运行平稳性和整车的经济性。

纯电动汽车的减速器是一种能够降低电机转速、增加扭矩的传动装置。

其基本结构通常包括齿轮箱、轴承、润滑系统以及控制系统等部分。

其中，齿轮箱是减速器的核心部件，通过不同齿数的齿轮组合实现减速增扭的功能。

轴承则用于支撑齿轮和旋转部件，确保它们在高速运转时的稳定性和可靠性。

润滑系统则负责为齿轮和轴承等关键部件提供润滑，以减少磨损和摩擦，提高减速器的使用寿命。

在纯电动汽车中，减速器的主要作用是将电机产生的高速低扭矩动力转换为低速高扭矩动力，以满足车辆在不同路况和行驶状态下的动力需求。
