制冷技术及设备培训讲义

制冷技术及设备培训讲义

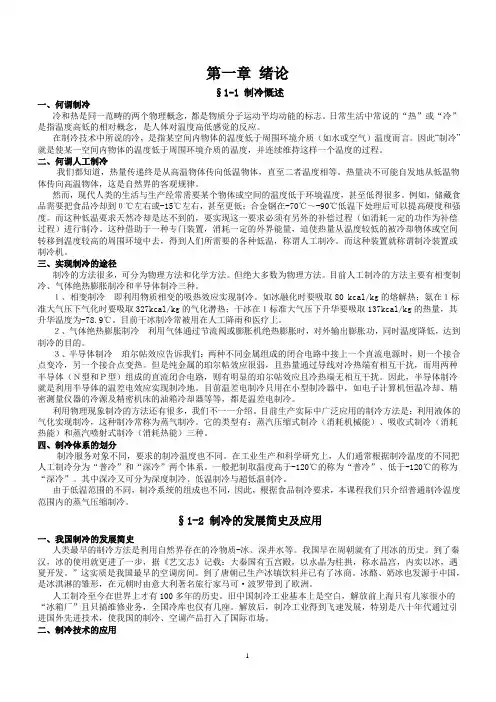

武汉新世界制冷工业有限公司第一章绪论§1-1 制冷慨述一、何谓制冷冷和热是同一范畴的两个物理概念，都是物质分子运动平均动能的标志。

日常生活中常说的“热”或“冷”是指温度高低的相对概念，是人体对温度高低感觉的反应。

在制冷技术中所说的冷，是指某空间内物体的温度低于周围环境介质（如水或空气）温度而言。

因此“制冷”就是使某一空间内物体的温度低于周围环境介质的温度，并连续维持这样一个温度的过程。

二、何谓人工制冷我们都知道，热量传递终是从高温物体传向低温物体，直至二者温度相等。

热量决不可能自发地从低温物体传向高温物体，这是自然界的客观规律。

然而，现代人类的生活与生产经常需要某个物体或空间的温度低于环境温度，甚至低得很多。

例如，储藏食品需要把食品冷却到０℃左右或-15℃左右，甚至更低；合金钢在-70℃～-90℃低温下处理后可以提高硬度和强度。

而这种低温要求天然冷却是达不到的，要实现这一要求必须有另外的补偿过程（如消耗一定的功作为补偿过程）进行制冷。

这种借助于一种专门装置，消耗一定的外界能量，迫使热量从温度较低的被冷却物体或空间转移到温度较高的周围环境中去，得到人们所需要的各种低温，称谓人工制冷。

而这种装置就称谓制冷装置或制冷机。

三、实现制冷的途径制冷的方法很多，可分为物理方法和化学方法。

但绝大多数为物理方法。

目前人工制冷的方法主要有相变制冷、气体绝热膨胀制冷和半导体制冷三种。

１、相变制冷即利用物质相变的吸热效应实现制冷。

如冰融化时要吸取80 kcal/kg的熔解热；氨在１标准大气压下气化时要吸取327kcal/kg的气化潜热；干冰在１标准大气压下升华要吸取137kcal/kg的热量，其升华温度为-78.9℃。

目前干冰制冷常被用在人工降雨和医疗上。

２、气体绝热膨胀制冷利用气体通过节流阀或膨胀机绝热膨胀时，对外输出膨胀功，同时温度降低，达到制冷的目的。

３、半导体制冷珀尔帖效应告诉我们：两种不同金属组成的闭合电路中接上一个直流电源时，则一个接合点变冷，另一个接合点变热。

制冷原理与应用基础知识培训精品PPT课件

制冷原理与应用基础知识培训精品PPT课件
物体吸收或者放出的热量，是跟物体的温度的变化密切相关 的．在热传递过程中，物体的温度升得越高(或降得越低)，吸收(或放 出)的热量也就越多．但是，物体吸收或放出的热量的多少，不仅仅取 决于物体的温度变化的大小，还跟物体的质量（也就是通常我们所说重 量）有关系．温度变化相同，质量大的物体吸收或放出的热量多．例如， 1千克的水的温度升高1℃，要吸收4.2X103焦的热量；2千克的水的温度 同样也升高1℃，则要吸收8.4X103焦的热量．
样煮饭就快了。 小常识：为什么高压锅温度高？
因为高压锅里的压力高。在高压锅内的高压状态下，水温可以超过100℃。
2020/10/20
制冷原理与应用基础知识培训 工程热力学、传热学原理 制冷原理 分体空调器的加工工艺流程 制造过程中常见问题分析
用酒精灯给烧瓶加热，你可从温度计上看到，当温度接近100℃时， 瓶里的水沸腾(开)了。
这时你用力推压针筒活塞（或者压气筒活塞），增大瓶里的压强， 你会看到，虽然仍在加热，水的温度也略有升高，但是沸腾停止了。这 说明，水的沸点随着压强的增大而升高了。
小常识：高压锅为什么煮饭快？ 因为高压锅里的水的温度能达到比普通电饭煲更高的温度，这
制冷原理与应用基础知识培训
部门：生产部工艺处 制作： Q&Q 日期： 2005年12月3日
2020/10/20
制冷原理与应用基础知识培训
工程热力学、传热学原理 空调器制冷原理 空调器的加工工艺流程 制造过程中常见问题分析
2020/10/20
工程热力学、传热学原理
工程热力学： 第一定律（能量守恒定律）：
2020/10/20
传热学原理
传热学基本定律：在不借助其它外力的情况下，热量只能从温度高的介质 （物体）传给温度低的介质。

制冷技术及设备培训讲义

制冷技术及设备培训讲义

第一章绪论§1-1 制冷慨述一、何谓制冷冷和热是同一范畴的两个物理概念，都是物质分子运动平均动能的标志。

日常生活中常说的“热”或“冷”是指温度高低的相对概念，是人体对温度高低感觉的反应。

在制冷技术中所说的冷，是指某空间内物体的温度低于周围环境介质（如水或空气）温度而言。

因此“制冷”就是使某一空间内物体的温度低于周围环境介质的温度，并连续维持这样一个温度的过程。

二、何谓人工制冷我们都知道，热量传递终是从高温物体传向低温物体，直至二者温度相等。

热量决不可能自发地从低温物体传向高温物体，这是自然界的客观规律。

然而，现代人类的生活与生产经常需要某个物体或空间的温度低于环境温度，甚至低得很多。

例如，储藏食品需要把食品冷却到０℃左右或-15℃左右，甚至更低；合金钢在-70℃～-90℃低温下处理后可以提高硬度和强度。

而这种低温要求天然冷却是达不到的，要实现这一要求必须有另外的补偿过程（如消耗一定的功作为补偿过程）进行制冷。

这种借助于一种专门装置，消耗一定的外界能量，迫使热量从温度较低的被冷却物体或空间转移到温度较高的周围环境中去，得到人们所需要的各种低温，称谓人工制冷。

而这种装置就称谓制冷装置或制冷机。

三、实现制冷的途径制冷的方法很多，可分为物理方法和化学方法。

但绝大多数为物理方法。

目前人工制冷的方法主要有相变制冷、气体绝热膨胀制冷和半导体制冷三种。

１、相变制冷即利用物质相变的吸热效应实现制冷。

如冰融化时要吸取80 kcal/kg的熔解热；氨在１标准大气压下气化时要吸取327kcal/kg的气化潜热；干冰在１标准大气压下升华要吸取137kcal/kg的热量，其升华温度为-78.9℃。

目前干冰制冷常被用在人工降雨和医疗上。

２、气体绝热膨胀制冷利用气体通过节流阀或膨胀机绝热膨胀时，对外输出膨胀功，同时温度降低，达到制冷的目的。

３、半导体制冷珀尔帖效应告诉我们：两种不同金属组成的闭合电路中接上一个直流电源时，则一个接合点变冷，另一个接合点变热。

制冷系统基本原理与结构PPT课件

制冷系统基本原理与结构PPT课件
安全性
系统应具备安全保护措施，防 止事故发生。
制冷系统的优化方法
提高能效比
通过改进压缩机、冷凝器、蒸发器等关键部 件，提高能效比。
控制运行参数
根据实际需求调整制冷剂流量、蒸发温度等 参数，实现系统优化。
智能控制
采用先进的控制算法和传感器技术，实现系 统自动调节和优化。
定期维护
对系统进行定期检查和维护，确保各部件处 于良好状态。
02
膨胀阀的类型有热力膨胀阀、电子膨胀阀等，选择合适的膨胀
阀需要考虑制冷系统的流量需求和工况条件。
膨胀阀的性能参数包括流量调节范围、开启压力等，这些参数
03
对制冷系统的稳定性和能耗有重要影响。
蒸发器
蒸发器的作用是将低压低温的制冷剂 液体蒸发成气体，吸收热量，从而达 到制冷效果。
蒸发器的性能参数包括传热系数、流 动阻力等，这些参数对制冷系统的性 能和能耗有重要影响。
智能化控制
利用物联网和人工智能技术，实现制 冷系统的远程监控和智能调节。
模块化和集成化
将多个制冷单元集成在一个系统中， 实现模块化设计和安装，便于维护和 管理。
THANKS
感谢观看
制冷系统基本原理与结构 ppt课件
• 引言 • 制冷系统基本原理 • 制冷系统的部件与结构 • 制冷系统的设计与优化 • 制冷系统的维护与保养 • 制冷系统的应用与发展趋势
01
引言
目的和背景
01
介绍制冷系统的基本原理和结构 ，帮助学员了解制冷系统的基本 概念、组成和工作原理。
02
分析制冷系统在现代工业、商业 和家庭中的应用，强调制冷系统 的重要性。
制冷系统的重要性
制冷系统在现代工业、商业和家庭中 发挥着至关重要的作用，能够提供舒 适的生活和工作环境，保证产品质量 和食品安全。

制冷原理与设备绪论、第一章 PPT课件

制冷原理与设备绪论、第一章 PPT课件
制冷原理与装置
郑贤德主编，机械工业出版社
空调调节用制冷技术
彦启森主编，中国建筑工业出版社
课程学习要求：
了解并掌握蒸气压缩式制冷的基本原理及其循 环特点；
了解并掌握制冷机设备的各种类型及其设计计 算；
了解各种制冷方法的基本原理及其循环； 通过本课程的学习，能够进行制冷循环的热力
６.家用冰箱及空调等日常生活方面也是制冷技术 的应用。
拼 装 式 冷 库 结 构 简 图
大型装配式冷库外形图
果
汁 机
楼 宇 空 调
陈
列 柜
五.制冷技术的发展历史
1755年，爱丁堡的化学教授库伦利用乙醚蒸发使水结冰。 他的学生布拉克从本质上解释了融化和汽化现象，导出了 潜热的概念，并发明了冰量热器，标志着现代制冷技术的 开始。
1834年，在伦敦工作的美国发明家波尔金斯造出了第一台 以乙醚为工质的蒸气压缩式制冷机，并正式呈请了英国第 6662号专利。这是后来所有蒸气压缩式制冷机的雏型。
1875年，卡列和林德用氨作制冷剂，制造了氨蒸气压缩式 制冷机。
1844年，美国人J.Gorrie发明了空气循环式制冷机，并于 1851年获得美国专利，这是世界第一台制冷和空调用机器。
3）研究实现制冷循环所必需的各种机械和技术 设备，包括它们的工作原理、性能分析、结 构设计，以及制冷装置的流程组织、系统配 套设计。
四. 制冷技术的应用
１.空调工程 空调工程是制冷技术应用的一个广阔领域。光
学仪器仪表、精密计量量具、纺织等生产车间及 计算机房等，都要求对环境的温度、湿度、洁净 度进行不同程度的控制；体育馆、大会堂、宾馆 等公共建筑和小汽车、飞机、大型客车等交通工 具也都需有舒适的空调系统。 ２.食品工程

制冷原理及技术第一讲ppt课件

制冷原理及技术第一讲ppt课件
膨胀阀不能回收膨胀功，且损失部分制冷 能力
32
二、蒸气压缩式制冷的理论循环
k T
Tk
3
2
wc
T0
4
1
膨胀功热量
q0
S
有摩擦的过程不可以用实线表示！！
33
二、蒸气压缩式制冷的理论循环
工作流程图
qk
高温液体
冷凝器
膨胀阀
低温液汽混合物
高温蒸汽
压缩机 wc
低温蒸汽
气液分离器
蒸发器
q0
34
二．蒸气压缩式制冷的理论循环
内容简介
学习单级蒸气压缩式制冷装置，包括工作原理、 构造、系统设计、工作特性、运行调节问题
学校热能驱动的吸收式制冷（热泵）技术 介绍国内外各种空调用制冷机组、发展方向及
其所涉及的主要技术内容
2
参考文献
陈汝东. 《制冷技术与应用》（第二版）.同济大 学出版社.
彦启森，申江，石文星. 《制冷技术及其应用》 . 中国建筑工业出版社.
制冷剂质量流量 Mr=F0 / q0和体积流量Vr 冷凝器排热量 Mrqk 压缩机功耗 P=MrwC 理论制冷系数εth = F0 /P=q0/wC 制冷效率ηR＝ εth / εc(或εth / εl)
45
三、蒸气压缩式制冷循环的热力计算
非共沸工质在制冷循环中接近劳仑兹循环
lg p t4 t1 t3 t2'
制冷原理 制冷设备
5
一、人工制冷发展历史
1834 年动第一台乙醚活塞制冷机问世 1844年出现空气制冷机 1859 年出现吸收式制冷机 1918 年自动冰箱问世 1923 年发明食品快速冻结 1927 年生产出空调器、空气源热泵1930 年汽车

2024年冷水机培训课件

2024年冷水机培训课件

冷水机培训课件一、引言冷水机是一种广泛应用于工业生产、科学研究、医疗卫生等领域的设备，其主要功能是通过制冷系统将水冷却至设定温度，以满足各种生产、实验和测试的需求。

为了提高冷水机的操作水平和维护技能，本课件将详细介绍冷水机的原理、结构、操作、维护及常见故障处理方法，帮助学员更好地理解和掌握冷水机的相关知识。

二、冷水机原理及结构1.冷水机原理冷水机的工作原理是利用制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件中循环流动，吸收热量并释放热量，从而实现制冷的目的。

具体过程如下：（1）制冷剂在蒸发器中吸收被冷却物体的热量，蒸发成气态。

（2）气态制冷剂进入压缩机，被压缩成高温高压气体。

（3）高温高压气体经过冷凝器，释放热量，凝结成液态。

（4）液态制冷剂通过膨胀阀，压力降低，温度进一步降低。

（5）低温低压的液态制冷剂再次进入蒸发器，吸收热量，完成一个制冷循环。

2.冷水机结构冷水机主要由压缩机、冷凝器、蒸发器、膨胀阀、电控系统等部件组成。

（1）压缩机：是冷水机的核心部件，负责将制冷剂压缩成高温高压气体。

（2）冷凝器：用于将高温高压的制冷剂冷却并凝结成液态。

（3）蒸发器：制冷剂在蒸发器中吸收被冷却物体的热量，实现制冷。

（4）膨胀阀：调节制冷剂流量，使制冷剂在蒸发器中充分吸收热量。

（5）电控系统：负责控制冷水机的运行、保护等功能。

三、冷水机操作及维护1.操作步骤（1）检查电源：确保电源电压稳定，接地良好。

（2）检查制冷系统：确认制冷剂充足，无泄漏。

（3）设定温度：根据需求设定冷水机的温度。

（4）启动冷水机：打开电源开关，启动压缩机。

（5）观察运行：检查压缩机、冷凝器、蒸发器等部件是否正常工作。

（6）调节温度：根据实际需求，调整膨胀阀开度，控制制冷剂流量。

2.维护方法（1）定期检查：检查电源、制冷系统、电控系统等部件，确保设备正常运行。

（2）清洁保养：定期清洗冷凝器、蒸发器等部件，提高制冷效果。

（3）更换制冷剂：根据制冷剂的使用寿命，定期更换制冷剂。

精选制冷原理及相关设备课件

精选制冷原理及相关设备课件
制冷原理及相关设备
19
热泵机系统原理图
制冷原理及相关设备
20
制冷循环：压缩机将蒸发器内的低温低压的制冷剂蒸气吸入压缩机内，经压缩后成为高温高压的气体排入冷凝器；在冷凝器内，高温高压的制冷剂气体与室外空气进行热交换，把热量传给空气后冷凝成为高温高压的制冷剂液体，再经过毛细管节流降温降压后进入蒸发器，进入蒸发器的气液两相制冷剂在蒸发器中完全蒸发，从而冷却室内空气；从蒸发器中出来的蒸气再次被压缩机吸入压缩，这样周而复始地连续循环，被冷却的空气在送风机的作用下连续从风管中送至空调区域。制热循环：制热循环是制冷循环的逆循环，这时四通阀换向，制冷剂流向改变，即从压缩机排出的蒸气进入室内的换热器冷凝，冷凝后的制冷剂经毛细管节流后，在室外的换热器中蒸发，蒸发后再被压缩机吸入压缩，这样周而复始地连续循环，被加热的空气在送风机的作用下连续从风管中送至空调区域。
制冷原理及相关设备
4
二、制冷常用名词解释
焓是湿空气的一个重要参数。是一个内能与压力位能之和的复合状态参数。在空调过程中，湿空气的状态经常发生变化，焓可以很方便确定该状态变化过程中的热交换量。湿空气的变化过程是定压过程，焓差等于热交换量。比热：任何物质当加进热量，它的温度会升高。但相同质量的不同物质，升高同样温度时，其所加进的热量是不一样的。为相互比较，把l kg水温度升高1 ℃所需的热量定为4.19kJ。以此作为标准，其它物质所需的热量与它的比值，称为比热。如 l kg水温度升高l ℃需4.19kJ，则比热值为4.19kJ/kg·℃。
制冷原理及相关设备
16
简单制冷原理图
制冷原理及相关设备
17
制冷剂在蒸发器内与被冷却对象发生热交换，吸收被冷却对象的热量并汽化，产生的低压蒸汽被压缩机吸入，经压缩后高压排出。压缩过程需要消耗能量。压缩机排出的高温高压气体工质在冷凝器被常温冷却介质（水或空气）冷却，凝结成高压液体。高压液体流经节流装置时节流，变成低温低压湿蒸汽（汽液两相状态），进入蒸发器，其中的低压液体在蒸发器中再次汽化制冷。如此周而复始。

制冷设备培训课件PPT(57张)

制冷设备培训课件PPT(57张)

பைடு நூலகம்29
二、重力供液制冷系统
蒸发 器
汽、液 分离器
空气分离器
压缩 油分 冷凝 贮氨 节流 机 离器 器 桶 阀
排液桶
集油器
紧急泄氨器
2020/9/2
30
三、氨泵供液制冷系统
蒸发 器 汽、液 分离器 氨泵
空气分离器
压缩 油分 冷凝 贮氨 节流 机 离器 器 桶 阀
排液桶
集油器
紧急泄氨器
2020/9/2
2020/9/2
34
2020/9/2
35
2020/9/2
36
2020/9/2
37
2020/9/2
38
2020/9/2
39
2020/9/2
40
2020/9/2
41
2020/9/2
42
2020/9/2
43
2020/9/2
44
2020/9/2
45
2020/9/2
46
2020/9/2
0
V
卡诺循环 P – V图
2020/9/2
6
P
Qk
1
2
4
1-4-3-2-1
Q0 0
3 V
逆卡诺循环 P – V图
2020/9/2
7
制冷工质的热力状态图和表
状态：在制冷过程中，工质的物理量 的综合。
状态系数：描述工质状态的物理量。 常用状态系数：温度、压力、比容、
内能、 焓、熵、比熵、干度。 干度 x = 汽体重量 / 汽、液混合物重量
15
一、对制冷剂的要求
• 临界温度不要太低 • 冷凝压力不应过高 • 要求制冷工质的单位容积制冷量要大 • 制冷工质的粘度和比重应可能小 • 导热系数大 • 化学性质方面

制冷原理与设备ppt课件

制冷原理与设备ppt课件

线簇。
1点
临界点 (critical
2线
p下o临int界) 线 : 不同压力下饱和液 体状态
3区
上 蒸 液临汽相界状区线态(liq：u不id 同reg压io力n)下干饱和 汽液两相区(liquid-vapor
region)
5态 未汽饱相和区液(v体ap，or饱re和gio液n)体，湿饱 和蒸汽，
干饱和蒸汽，过热蒸汽。
等干度线--- 只存在于湿蒸气区。
蒸汽压缩式制冷原理与设备
压焓图的结构如下图所示。以 绝图对的压尺力 寸为，纵提坐高临标低界（压点为区K左了 域边缩的的小精粗 度， 通常纵坐标实取线对为数饱坐和标液）体 ，以焓值为横坐标线。，线上的任何
一点代表一个饱 和液体状态，干 度 x=0。
临界点K右边的粗 实线为饱和蒸气
蒸汽压缩式制冷原理与设备
点1表示制冷 剂进入压缩机 点的状2表态示。制冷 剂出压缩机 时的状态， 也就是进冷 凝器时的状 过程线1-2表示态制。冷剂蒸气在 压缩机中的等熵压缩过程 ， 压力由蒸发压力 升高到冷凝
蒸汽压缩式制冷原理与设备 点3表示制冷剂出冷凝器时 的状态。
过程线2-2'-3
表示制冷剂在
制冷系数： 制冷循环的重要参数是制冷系数，工程上也称之为制冷装置的工作性
能系数，用符号COP表示。在一定的环境温度下，冷库温度越低，制冷 系数就越小。（因此为取得良好的经济效益，没有必要把冷库的温度定得 超乎寻常的低。这也是一切实际制冷循环遵循的原则。）
人工制冷的分类
制冷循环包括压缩式制冷循环、吸收式制冷循环、吸附式制冷循环 、蒸气喷射制冷循环及半导体制冷等。压缩式制冷循环又可分为压缩气 体制冷循环和压缩蒸气制冷循环。目前世界上运行的制冷装置绝大部分 是压缩气体制冷循环。以往，制冷循环应用的制冷剂多半为商品名为氟 利昂的氯氟烃物质CFC、含氢氯氟烃HCFC和氨等。但由于日益严重的环 境问题，CFC、HCFC正逐渐被对环境友善的新型制冷剂替代。

《制冷的基本原理》PPT课件讲解学习

《制冷的基本原理》PPT课件讲解学习
➢ 等温过程：制冷剂在蒸发器和冷凝器中没压力损失。
➢点1表示制冷剂出蒸发器、进入压缩机时的状态。对 应于蒸发温度t0的饱和蒸汽。根据压力和饱和温度的关 系，该点应处于与蒸发压力p0相对应的等压线与饱和 蒸汽线（x=0
➢ 点2表示表示制冷剂出压缩机、进
入冷凝器时的状态。过程线1-2表
示制冷剂蒸汽在压缩机中的等熵压
卧式满液式蒸发器结构
干式壳管蒸发器
板式换热器的结构特点
板式换热器由一组 波纹板片，橡胶密封 垫和一副金属框架组 成。板片之间构成流 道并由密封垫密封。 冷热流体在密封垫的 引导下分别交替地流 过各自的流道并通过 板片传递热量
空气强制对流的蒸发器及其肋片管型式 a) 蒸发器 b) 绕片管 c) 套片管
Lnp 3
4
Lnp
ht
k
2' 2 1
S
=0
P
=1
h
h
压焓图
图中临界点k左边的粗实线为饱和液 体线，线上的任何一点代表一个 Lnp h t 饱和液体状态，干度x=0；
k S
右边的粗实线为干饱和蒸汽线，线 上任何一点代表一个饱和蒸汽状态 ，干度x=1。
=0
P
=1
h
这两条曲线将图形分为三个区域：饱和液体线的左边是过冷液 体区，该区域的液体称为过冷液体，过冷液体的温度低于同一 压力下饱和液体的温度；干饱和线的右边是过热蒸汽区，该区 域内的蒸汽称为过热蒸汽，过热蒸汽的温度高于同一压力下饱 和蒸汽的温度；两条线之间的区域为两相区，制冷剂在该区域 处于汽、液混合状态（湿蒸汽状态）。
在葡萄酒生产中，大多采用这种供冷方式。采用载冷 剂供冷的优点在于可将制冷剂的使用限制在一个较小 的系统范围内，减少制冷机房中管道和接头，减少泄 漏的可能性。采用载冷剂供冷易于解决冷量的控制和 分配问题，对于容量大、集中供冷的制冷装置，都采

工业制冷相关原理及设备培训课件.pptx

工业制冷相关原理及设备培训课件.pptx
❖ 热电制冷：利用某种半导体材料的热电效应。
❖ 涡流管制冷：使压缩气体产生涡流并分离成冷、热两部分，其中冷气流 用来制冷。
液体汽化制冷的原理 当液体处在容器内时，液体汽化形成蒸汽，若此容器内除了液体及液体本
身的蒸汽外不存在其他气体，那么液体和蒸汽在某一压力下将达到平衡。如 果将一部分饱和蒸汽从容器中抽走，液体中就必然要再汽化一部分蒸汽来维 持平衡。液体汽化时，需要吸收热量，此热量称为汽化潜热，汽化潜热来自 被冷却对象，它使被冷却对象变冷，或者使它维持在低于环境温度的某一低 温，从而达到制冷的目的。
规武器的环境模拟试验等。 此外，电子技术、能源、新型原材料、宇宙开发、生物技术等尖端
科学领域中，制冷技术也起着重要的作用。
4、制冷方法
❖ 液体汽化制冷：利用液体汽化吸热原理。 如：蒸汽压缩式制冷、吸收式制冷、蒸汽喷射式制冷、吸附式制冷
❖ 气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降 温后的气体来吸取被冷却物体的热量从而制冷。
本讲主要内容
一、制冷原理 1、制冷的基本概念 2、制冷技术的发展概况 3、制冷技术的应用 4、制冷方法
二、制冷剂、载冷剂和润滑油
三、制冷压缩机 1、制冷压缩机的作用 2、压缩机的工作过程 3、制冷压缩机的分类
4、活塞式制冷压缩机 5、滚动转子式制冷压缩机 6、涡旋（涡线）式制冷压缩机 7、螺杆式制冷压缩机 8、离心式制冷压缩机
力，提高蒸气压力，达到压缩气体的目的。
4、活塞式制冷压缩机
❖ 1）概述： ❖ 活塞式制冷压缩机是研制最早的压缩机，几乎和机械制冷方法同时出
现，在一百多年的使用过程中，得到了广泛发展和深入研究，直到目前 为止，虽然其地位受到其它类型压缩机的挑战，但其产量仍然在各类压 缩机中占主要地位。 ❖ 2）分类： ❖ ①按压缩机气缸分布形式分类：可分为直立式、V型、W型、S型（扇 形）、Y型（星型）等。 ❖ ②按使用的制冷剂种类分类：可分为氨用、卤代烃用制冷压缩机。 ❖ ③按压缩机与电动机的组合形式分类：可分为开启式和封闭式，其中封 闭式又可分为全封闭式和半封闭式两种。 ❖ ④按压缩机的级数分类：可分为单机单级和单机双级压缩机。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 1755年爱丁堡的化学教师库仑利用乙醚蒸发使水结冰。他的学生布拉克从 本质上解释了融化和气化现象，提出了潜热的概念，并发明了冰量热器， 标志着现代制冷技术的开始。
❖ 1834年发明家波尔金斯造出了第一台以乙醚为工质的蒸气压缩式制冷机， 并正式申请了英国第6662号专利。这是后来所有蒸气压缩式制冷机的雏型。
利用液体汽化方法的制冷循环由以下四个基本过程组成。 ①制冷工质汽化（蒸发） ②蒸汽升压（压缩），使蒸汽的冷凝过程在常温下实现。 ③高压蒸汽的液化（冷凝） ④高压液体降压（节流）
蒸汽压缩式制冷原理
❖ 制冷循环为： 在蒸发器中产生的低压制冷剂蒸发，在压缩机中被压缩到冷凝压力，消
耗了机械功W，此时为绝热压缩过程，同时温度不断升高；然后压缩后的 蒸
近二十年来，制冷技术的发展主要体现在以下几个方面： 1）范围的扩展。目前人类能达到的最低制冷温度是用原子核绝热去磁的方 法达到10^-6 K。绝对零度为0K（-273.16摄氏度），在此温度下，构成物质 的 所有分子和原子均停止运动。 2）热泵技术。人们利用逆向循环实现热量的转换，因此热泵技术也列入制 冷技术的范畴。 3）设备规模不断扩大。用于空调的冷水机组制冷量可达7000KW。 4）计算机的应用。计算机技术的迅猛发展，也大大推动了制冷技术的发展 及应用。 5）新制冷剂的研究。总的看来，可以把制冷剂的发展历程划分为两个阶 段，第一个阶段是从自然物质到人工合成的物质；那么制冷剂发展的第二个阶 段将再回归到自然物质。 氟利昂是一种化学性质非常稳定的人工合成物质，使臭氧层受到破坏、减 薄直至消失。因此对氟利昂制冷剂的替代势在必行。
热 泵 型 空 调 器 的 工 作 过 程
采用环境空气或水来冷却冷 凝器中的制冷机时，对于单级 蒸汽压缩式制冷循环能获得的 最低温度约为-20～-30℃，当 采用R502制冷剂时，能获得40 ℃左右的蒸发温度。当要制 取更低温度的冷量时，单级压 缩制冷机就无法实现了。
两级压缩制冷系统将压缩过 程分为两个阶段进行，一般用 来制取-30 ℃～-70 ℃
规武器的环境模拟试验等。 此外，电子技术、能源、新型原材料、宇宙开发、生物技术等尖端
科学领域中，制冷技术也起着重要的作用。
4、制冷方法
❖ 液体汽化制冷：利用液体汽化吸热原理。 如：蒸汽压缩式制冷、吸收式制冷、蒸汽喷射式制冷、吸附式制冷
❖ 气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降 温后的气体来吸取被冷却物体的热量从而制冷。
❖ 到1875年卡利和林德用氨作制冷剂，从此蒸气压缩式制冷机开始占有统治 地位。
❖ 1859年，卡列发明了氨水吸收式制冷系统，申请了原理专利。 ❖ 1910年左右，马利斯·莱兰克发明了蒸气喷射式制冷系统。 ❖ 到20世纪，制冷技术有了更大发展，1910年家用冰箱问世。1930年氟利
昂制冷工质的出现给制冷技术带来新的变革。
❖ 因此蒸汽压缩式制冷运用最为广泛。
吸收式制冷
吸收式制冷是利用某些具有特殊性质的工质对，通过一种物质对另一种物质的吸收和释放，产生物质的 状态变化，从而伴随吸热和放热过程。目前常用的工质对有氨水和水/溴化锂。
本讲主要内容
一、制冷原理 1、制冷的基本概念 2、制冷技术的发展概况 3、制冷技术的应用 4、制冷方法
二、制冷剂、载冷剂和润滑油
三、制冷压缩机 1、制冷压缩机的作用 2、压缩机的工作过程 3、制冷压缩机的分类
4、活塞式制冷压缩机 5、滚动转子式制冷压缩机 6、涡旋（涡线）式制冷压缩机 7、螺杆式制冷压缩机 8、离心式制冷压缩机
❖ 热电制பைடு நூலகம்：利用某种半导体材料的热电效应。
❖ 涡流管制冷：使压缩气体产生涡流并分离成冷、热两部分，其中冷气流 用来制冷。
液体汽化制冷的原理 当液体处在容器内时，液体汽化形成蒸汽，若此容器内除了液体及液体本
身的蒸汽外不存在其他气体，那么液体和蒸汽在某一压力下将达到平衡。如 果将一部分饱和蒸汽从容器中抽走，液体中就必然要再汽化一部分蒸汽来维 持平衡。液体汽化时，需要吸收热量，此热量称为汽化潜热，汽化潜热来自 被冷却对象，它使被冷却对象变冷，或者使它维持在低于环境温度的某一低 温，从而达到制冷的目的。
复叠式制冷循环系统采用两 种或两种以上的制冷剂，一般 用来制取-60 ℃～-120 ℃
蒸汽压缩式制冷的优点
❖ 一、蒸汽压缩式制冷循环的蒸发过程和冷却过程是在等温度情况下进行 的，不可逆性小，故循环的制冷系数大；
❖ 二、它是利用液体的蒸发过程来制冷，故单位制冷量大；
❖ 三、在蒸发器和冷凝器中都是有集态改变的传热过程，传热系数较大， 因而设备不是很庞大。
3、制冷技术的应用
❖ 空调工程：空气调节、除湿等。 ❖ 食品工程：冷库、家用冰箱、冰柜、冷藏陈列柜等。 ❖ 机械与电子工业：工业的许多生产过程需要在低温下进行。 ❖ 农业：种子贮存以及育苗等。 ❖ 医疗卫生事业：血浆、疫苗及某些特殊药品的低温保存。 ❖ 国防工业和现代科学：人工降雨；在高寒地区使用的发动机、汽车、常
四、冷凝器、蒸发器（下讲重点讲）
五、节流机构
六、辅助设备
一、制冷原理
❖ 1、制冷的基本概念 ❖ 制冷：利用人工的方法，把某物体或某空间的温度降低到低于周围环境
的温度，并使之维持在这一低温的过程。 实质：将热量从被冷却对象中转移到环境中。
★制冷≠冷却
制冷机：实现制冷所需的机器和设备。 特点：必须消耗能量——电能、机械能等。
制冷剂：制冷机中把热量从被冷却介质传给环境介质的内部循环流动的 工作介质。
制冷循环：在制冷机中，制冷剂周而复始吸热、放热的流动循环。
热力学第一定律：能量守恒和转换定律
热力学第二定律：能量贬值原理
不可能把热从低温物体传向高温物体而不引起其它变化
人工制冷： 低温物体
热量 外界补偿
高温物体
2、制冷技术的发展概况
汽在过饱和状态下进入冷凝器中，因受到冷却介质（水或空气）的冷却而 凝结成饱和液体，并放出热量，其冷凝过程为一等温等压过程；由冷凝器 出来的制冷剂液体，经膨胀阀进行绝热膨胀到蒸发压力，温度降到与之相 应的饱和温度。此时已成为两相状态 的汽液混合物；然后进入蒸发器，进 行等温等压的蒸发过程，并回复到起 始状态，完成一个循环。
