空域和频域简介

傅里叶变换及其反变换实现了图像在空间域和频域中的相互转换。

在图像处理中，傅里叶变换被广泛应用于图像增强、图像去噪、图像压缩等领域。

傅里叶变换的基本原理是将图像从空间域转换到频域。

在空间域中，图像表示为像素的强度和位置，而在频域中，图像表示为不同频率分量的幅度和相位。

通过傅里叶变换，可以将图像从空间域中的实部和虚部转换为频域中的正弦和余弦函数。

具体来说，傅里叶变换将图像的每个像素表示为一个复数，该复数包含实部和虚部。

通过将每个像素的实部和虚部乘以不同的权重，然后将它们相加，可以得到该像素在频域中的值。

这个值对应于特定频率下的幅度或相位。

在频域中，每个频率分量都对应于空间域中的一个方向。

例如，水平方向对应于0频率分量，垂直方向对应于π/2频率分量，对角线方向对应于π频率分量。

因此，在频域中处理图像可以更容易地突出某些特征，例如边缘和纹理。

傅里叶变换的逆变换是将频域中的幅度和相位转换回空间域中的像素值。

通过将每个频率分量的幅度和相位乘以不同的权重，然后将它们相加，可以得到空间域中的像素值。

这个值对应于原始图像中
的一个像素。

总之，傅里叶变换是一种重要的图像处理工具，可以将图像从空间域转换到频域，也可以将图像从频域转换回空间域。

这种转换有助于进行图像增强、去噪、压缩等操作。

图像平滑处理的空域算法和频域分析1 技术要求对已知图像添加高斯白噪声,并分别用低通滤波器(频域法)和邻域平均法(空域法)对图像进行平滑处理(去噪处理),并分析比较两种方法处理的效果。

2 基本原理2.1 图像噪声噪声在理论上可以定义为“不可预测，只能用概率统计方法来认识的随机误差”。

实际获得的图像一般都因受到某种干扰而含有噪声。

引起噪声的原因有敏感元器件的内部噪声、相片底片上感光材料的颗粒、传输通道的干扰及量化噪声等。

噪声产生的原因决定了噪声的分布特性及它和图像信号的关系。

根据噪声和信号的关系可以将其分为两种形式：（1）加性噪声。

有的噪声与图像信号g(x,y)无关，在这种情况下，含噪图像f(x,y)可表示为f(x,y)=g(x,y)+n(x,y)（2）乘性噪声。

有的噪声与图像信号有关。

这又可以分为两种情况：一种是某像素处的噪声只与该像素的图像信号有关，另一种是某像点处的噪声与该像点及其邻域的图像信号有关，如果噪声与信号成正比，则含噪图像f(x,y)可表示为f(x,y)=g(x,y)+n(x,y)g(x,y)另外，还可以根据噪声服从的分布对其进行分类，这时可以分为高斯噪声、泊松噪声和颗粒噪声等。

如果一个噪声，它的幅度分布服从高斯分布，而它的功率谱密度又是均匀分布的，则称它为高斯白噪声，一般为加性噪声。

2.2 图像平滑处理技术平滑技术主要用于平滑图像中的噪声。

平滑噪声在空间域中进行，其基本方法是求像素灰度的平均值或中值。

为了既平滑噪声又保护图像信号，也有一些改进的技术，比如在频域中运用低通滤波技术。

（1）空域法在空域中对图像进行平滑处理主要是邻域平均法。

这种方法的基本思想是用几个像素灰度的平均值来代替每个像素的灰度。

假定有一幅N*N 个像素的图像f(x,y)，平滑处理后得到一幅图像g(x,y)。

g(x,y)由下式决定式中，x,y=0,1,2,…，N-1；S 是(x,y)点邻域中点的坐标的集合，但其中不包括(x,y)点；M 是集合内坐标点的总数。

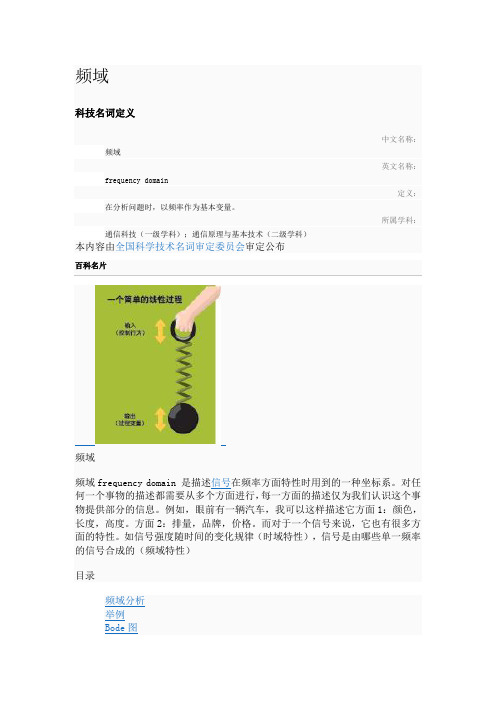

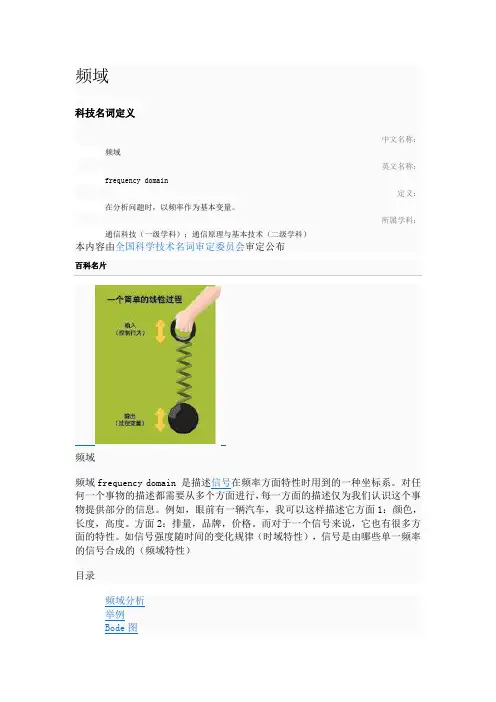

频域科技名词定义中文名称：频域英文名称：frequency domain定义：在分析问题时，以频率作为基本变量。

所属学科：通信科技（一级学科）；通信原理与基本技术（二级学科）本内容由全国科学技术名词审定委员会审定公布频域频域frequency domain 是描述信号在频率方面特性时用到的一种坐标系。

对任何一个事物的描述都需要从多个方面进行，每一方面的描述仅为我们认识这个事物提供部分的信息。

例如，眼前有一辆汽车，我可以这样描述它方面1：颜色，长度，高度。

方面2：排量，品牌，价格。

而对于一个信号来说，它也有很多方面的特性。

如信号强度随时间的变化规律（时域特性），信号是由哪些单一频率的信号合成的（频域特性）目录编辑本段频域分析频域（频率域）——自变量是频率,即横轴是频率,纵轴是该频率信号的幅度,也就是通常说的频谱图。

频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。

对信号进行时域分析时，有时一些信号的时域参数相同，但并不能说明信号就完全相同。

因为信号不仅随时间变化，还与频率、相位等信息有关，这就需要进一步分析信号的频率结构，并在频率域中对信号进行描述。

动态信号从时间域变换到频率域主要通过傅立叶级数和傅立叶变换实现。

周期信号靠傅立叶级数，非周期信号靠傅立叶变换。

编辑本段举例一个频域分析的简例可以通过图1：一个简单线性过程中小孩的玩具来加以说明。

该线性系统包含一个用手柄安装的弹簧来悬挂的重物。

小孩通过上下移动手柄来控制重物的位置。

任何玩过这种游戏的人都知道，如果或多或少以一种正弦波的方式来移动手柄，那么，重物也会以相同的频率开始振荡，尽管此时重物的振荡与手柄的移动并不同步。

只有在弹簧无法充分伸长的情况下，重物与弹簧会同步运动且以相对较低的频率动作。

随着频率愈来愈高，重物振荡的相位可能更加超前于手柄的相位，也可能更加滞后。

在过程对象的固有频率点上，重物振荡的高度将达到最高。

过程对象的固有频率是由重物的质量及弹簧的强度系数来决定的。

空域处理方法和频域处理方法是数字图像处理中常见的两种基本处理方法，它们在处理图像时有着不同的特点和适用范围。

下面将从原理、应用和效果等方面对两种处理方法进行简要介绍，并对它们的区别进行分析。

一、空域处理方法1. 原理：空域处理是直接对图像的像素进行操作，常见的空域处理包括图像增强、平滑、锐化、边缘检测等。

这些处理方法直接针对图像的原始像素进行操作，通过像素之间的关系来改变图像的外观和质量。

2. 应用：空域处理方法广泛应用于图像的预处理和后期处理中，能够有效改善图像的质量，增强图像的细节和对比度，以及减轻图像的噪声。

3. 效果：空域处理方法对图像的局部特征和细节有很好的保护和增强作用，能够有效地改善图像的视觉效果，提升图像的清晰度和质量。

二、频域处理方法1. 原理：频域处理是通过对图像的频率分量进行操作，常见的频域处理包括傅立叶变换、滤波、频域增强等。

这些处理方法将图像从空间域转换到频率域进行处理，再通过逆变换得到处理后的图像。

2. 应用：频域处理方法常用于图像的信号处理、模糊去除、图像压缩等方面，能够有效处理图像中的周期性信息和干扰信号。

3. 效果：频域处理方法能够在频率域对图像进行精细化处理，提高图像的清晰度和对比度，对于一些特定的图像处理任务有着独特的优势。

三、空域处理方法和频域处理方法的区别1. 原理不同：空域处理方法直接对图像像素进行操作，而频域处理方法是通过对图像进行频率分析和变换来实现图像的处理。

2. 应用范围不同：空域处理方法适用于对图像的局部特征和细节进行处理，而频域处理方法适用于信号处理和频率信息的分析。

3. 效果特点不同：空域处理方法能更好地保护和增强图像的细节和对比度，频域处理方法能更好地处理图像中的周期性信息和干扰信号。

空域处理方法和频域处理方法是数字图像处理中常用的两种处理方法，它们在原理、应用和效果等方面有着不同的特点和适用范围。

在实际应用中，可以根据图像的特点和处理需求选择合适的方法，以获得更好的处理效果。

图像编码是指将图像信息经过特定的编码算法处理后进行压缩存储或传输的过程。

在数字化的今天，图像编码已经成为了我们日常生活中不可或缺的一部分。

本文将详细介绍图像编码的原理与流程，希望能为读者提供全面的了解。

一、图像编码的基本原理图像编码的基本原理是通过分析图像中的冗余信息，将其压缩存储或传输。

常见的冗余信息主要包括空域冗余、频域冗余和编码冗余。

1. 空域冗余空域冗余是指图像中相邻像素之间的冗余信息。

在一张图像中，相邻像素之间往往存在较大的相似性，如连续的空白背景、颜色一致的平面表面等。

通过对这些相邻像素进行差别编码，可以有效地减少图像的存储空间和传输带宽。

2. 频域冗余频域冗余是指图像在频域上存在的冗余信息。

根据傅里叶变换的理论，任何一个时域图像都可以在频域上表示。

而图像中的高频成分通常包含了细节信息，而低频成分则包含了图像的整体特征。

通过对图像进行离散余弦变换（DCT）或小波变换，可以将图像的频域信息进行稀疏表示，从而实现对图像的压缩。

3. 编码冗余编码冗余是指图像编码过程中的冗余信息。

在编码过程中，通常使用固定长度的编码来表示不同的信息，如灰度值、位置信息等。

然而，不同的图像区域往往具有不同的特征分布和统计特性，因此，通过使用自适应的编码方式，可以根据不同的图像区域提供更优化的编码效果。

二、图像编码的流程图像编码的流程主要包括预处理、分块、变换与量化、编码和解码五个步骤。

1. 预处理预处理是指对原始图像进行一些必要的处理操作，以提高编码的效果。

常见的预处理包括去噪、图像增强和颜色空间转换等。

通过去噪能够有效减少图像中的噪声信息，提高编码的鲁棒性；而图像增强能够增加图像的对比度和清晰度，提高视觉效果；颜色空间转换则可以将图像从RGB色彩空间转换到YUV色彩空间，以更好地适应人眼对亮度和色度的敏感性。

2. 分块分块是将原始图像划分为多个相等大小的块，通常为8×8或16×16大小。

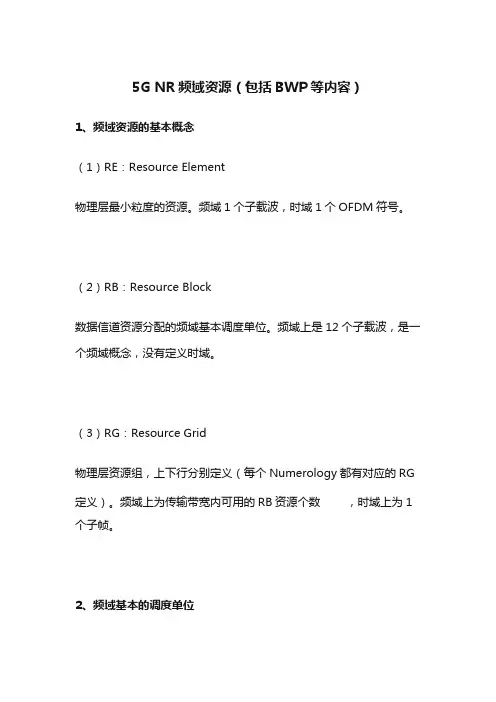

5G NR频域资源（包括BWP等内容）1、频域资源的基本概念（1）RE：Resource Element物理层最小粒度的资源。

频域1个子载波，时域1个OFDM符号。

（2）RB：Resource Block数据信道资源分配的频域基本调度单位。

频域上是12个子载波，是一个频域概念，没有定义时域。

（3）RG：Resource Grid物理层资源组，上下行分别定义（每个Numerology都有对应的RG 定义）。

频域上为传输带宽内可用的RB资源个数，时域上为1个子帧。

2、频域基本的调度单位（1）数据信道基本调度单位：PRB/RBGPRB（Physical RB）：指BWP内的物理资源块。

频域上12个子载波。

RBG（Resource Block Group）：物理资源块的集合。

频域上其大小和BWP内RB数有关。

（2）控制信道基本调度单位：CCEREG（RE Group）：控制信道资源分配基本组成单位。

频域上：1REG=1PRB（12个子载波）时域上：1个OFDM符号CCE（Control Channel Element）：控制信道资源分配基本调度单位。

频域：1CCE = 6REG = 6PRB支持CCE聚合等级：1,2,4,8,16。

也就是说用于PDCCH的资源数是可选的，对于远点的用户来说，CCE个数多对应资源就多，数据传输的速率就低，解调性能会更好。

3、信道带宽和传输带宽（1）信道带宽FR1频段（450MHz~6000MHz）支持信道带宽：5MHz~100MHz。

FR2频段（24GHz~52GHz）支持的信道带宽：50MHz~400MHz。

（2）保护带宽（NR引入F-OFDM技术）相对于LTE的保护带宽10%，NR引入了F-OFDM（Filtered-OFDM）技术，使保护带宽降低到2%左右。

该技术通过优化滤波器、DPD（数字预失真）、射频通道处理，让基站保证在ACLR（相邻信道泄露比）、阻塞等射频协议指标时，可以有效提高系统带宽的频谱利用率及峰值吞吐量。

空间域和频率域
空间域和频率域之间最基本的联系是由卷积定理的有关结论建
立的。

在空间域中将滤波的模板在图像中逐像素移动，并对每个像素进行指定数量的计算的过程就是卷积过程。

空间域：也叫空域，即所说的像素域，在空域的处理就是在像素级的处理，如在像素级的图像叠加。

通过傅立叶变换后，得到的是图像的频谱。

表示图像的能量梯度。

自变量是时间，即横轴是时间，纵轴是信号的变化。

其动态信号x（t）是描述信号在不同时刻取值的函数。

频率域：任何一个波形都可以分解用多个正弦波之和。

每个正弦波都有自己的频率和振幅。

所以任意一个波形信号有自己的频率和振幅的集合。

频率域说的就是这个。

频率域就是空间域经过傅立叶变换的信号。

自变量是频率，即横轴是频率，纵轴是该频率信号的幅度，也就是通常说的频谱图。

频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。

空域处理方法和频域处理方法是数字图像处理中常用的两种方法。

它们有着各自独特的特点和应用场景。

本文将从原理、应用和区别三个方面对这两种处理方法进行详细比较。

一、原理1. 空域处理方法空域处理方法是指直接对图像的像素进行操作。

它是一种基于图像的原始信息进行处理的方法。

常见的空域处理操作包括亮度调整、对比度增强、图像锐化等。

这些操作都是基于每个像素点周围的邻域像素进行计算和处理的。

2. 频域处理方法频域处理方法是将图像从空间域转换到频率域进行处理。

其基本原理是利用傅里叶变换将图像信号从空间域转换到频率域，然后对频率域的图像进行滤波、增强等处理，最后再利用傅里叶反变换将图像信号转换回空间域。

二、应用1. 空域处理方法空域处理方法适用于对图像的局部信息进行处理，如调整图像的明暗、对比度和色调等。

它可以直接对原始图像进行处理，因此在实时性要求较高的场景下具有一定优势。

2. 频域处理方法频域处理方法适用于对图像的全局信息进行处理，如去除图像中的周期性噪声、增强图像的高频细节等。

由于频域处理方法能够通过滤波等手段对图像进行全局处理，因此在一些需要对图像进行频谱分析和滤波的场景下有着独特的优势。

三、区别1. 数据处理方式空域处理方法是直接对图像的像素进行操作，处理过程直接，但只能处理原始图像信息。

而频域处理方法是将图像信号转换到频率域进行处理，可以更全面地分析和处理图像的频率特性。

2. 处理效果空域处理方法主要用于对图像的局部信息进行处理，因此适合对图像的亮度、对比度等进行调整。

而频域处理方法主要针对图像的全局信息进行处理，能够更好地处理图像的频率特性，如滤波、增强等。

3. 处理速度空域处理方法直接对原始图像进行处理，处理速度较快；而频域处理方法需要将图像信号转换到频率域进行处理，处理速度相对较慢。

空域处理方法和频域处理方法分别适用于不同的处理场景。

空域处理方法主要用于对图像的局部信息进行处理，处理速度较快；而频域处理方法主要用于对图像的全局信息进行处理，能够更全面地分析和处理图像的频率特性。

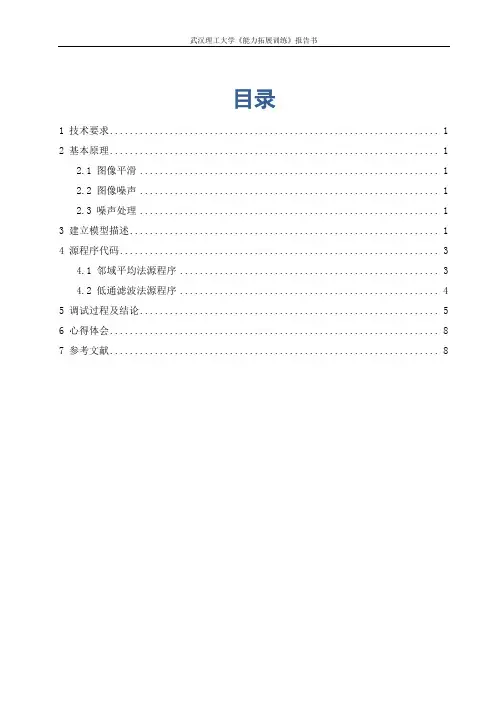

目录1 技术要求 (1)2 基本原理 (1)2.1 图像平滑 (1)2.2 图像噪声 (1)2.3 噪声处理 (1)3 建立模型描述 (1)4 源程序代码 (3)4.1 邻域平均法源程序 (3)4.2 低通滤波法源程序 (4)5 调试过程及结论 (5)6 心得体会 (8)7 参考文献 (8)图像平滑处理的空域算法和频域分析1 技术要求对已知图像添加高斯白噪声，并分别用低通滤波器和邻域平均法对图像进行平滑处理，并分析比较两种方法处理的效果。

2 基本原理2.1 图像平滑图像平滑的目的之一是消除噪声，其二是模糊图像。

在提取大目标之前去除小的细节或弥合目标间的缝隙。

从信号频谱角度看，信号缓慢变化的部分在频率域表现为低频，而迅速变化的部分变现为高频。

对图像而言，它的边缘，跳跃以及噪声等灰度变化剧烈的部分代表图像的高频分量，而大面积背景区和灰度变化区域代表图像低频分量。

因此，可以通过低通滤波即减弱或消除高频分量而不影响低频分量来是想图像平滑。

2.2 图像噪声噪声可以理解为“妨碍人们感觉器官对所接受的信信息理解的因素”。

也可以理解为不可预测的，只能用概率统计方法来认识的随机误差。

噪声可以借用随机过程及其概率密度函数来描述，通常用其数字特征，如均值，方差等。

2.3 噪声处理(1) 领域平均法领域平均法的思想是用像素及其指定领域内像素的平均值或加权平均值作为该像素的新值，以便去除突变的像素点，从而滤除一定的噪声。

(2) 低通滤波法低通滤波器允许低频成分通过，而抑制高频成分。

因此它能够去除图像的噪声，实现图像平滑作用。

当然这必然会引起图像模糊。

常用的是低通巴特沃斯滤波器。

3 建立模型描述1 领域平均法程序一开始利用函数imread（）将源图片读入，然后利用函数rgb2gray （）将其转换成灰度图像再利用函数Imnoise（）给图像添加高斯白噪声，再利用函数filter2（）分别分别生成3*3,5*5,7*7,9*9模板，并利用这些模板对灰度图像进行平滑处理，最后将灰度图像及处理后的图像全部输出，其流程图如图1所示。
