时域分析法和频域分析法
时域分析法和频域分析法是在波形检测与分析领域中重要的两
种分析方法。
它们分别从时间域和频率域对波形进行分析，以解决不同的问题。
这两种分析方法各有利弊，因而在实际应用中被广泛使用。
时域分析法是通过观察波形的形状、波形的峰值和波形的组成元素之间的时间相关性，以及参数的相关性来研究信号的一种方法。
时域分析法可以从波形中提取出时间上的特征，如振幅、峰值、偏移和周期等，以及波形的参数和时间关系，从而对信号进行分析。
优点是可以实时观察变化和分析，但缺点也很明显，即当频率非常高时，无法获得完整的波形数据，降低了分析的准确度。
另外，时域分析法也不适合那些频率比较低，需要长期观察和研究各参数变化的信号。
相比之下，频域分析法以信号的频谱为基础，从信号的频谱上提取特征参数，并以正弦曲线的形式描述信号的功率分布。
频率域的分析方法可以将信号的参数，如峰值、偏移、频率和振幅等，投影到频谱上，从而可以实现对低频或高频信号的较快和精确测量。
但是，频域分析法仅对满足条件的信号有效，对信号波形的不同参数无法进行实时观察比较，也无法得到更精确的结果。
时域分析法和频域分析法各有优缺点，因此在实际应用中，常常需要结合这两种分析方法，以获得较为准确的结果。
有时，两种分析方法可以相互补充，针对特定问题，采用不同的分析方法，以获取最精确的测量。
总之，时域分析法和频域分析法都是研究波形检测与分析领域中
非常重要的两种分析方法。
而结合这两种分析方法，可以更好地解决波形检测与分析中的各类问题。
什么是信号的时域和频域？什么是信号的时域和频域？转⾃银河电⽓，详情请点击：https:///NewsDetail-2556.aspx 时域和频域是信号的基本性质，⽤来分析信号的不同⾓度称为域，⼀般来说，时域的表⽰较为形象与直观，频域分析则更为简练，剖析问题更为深刻和⽅便。
⽬前，信号分析的趋势是从时域向频域发展。
然⽽，它们是互相联系，缺⼀不可，相辅相成的。
⼀、什么是信号的时域和频域？ 时域即时间域，⾃变量是时间，即横轴是时间，纵轴是信号的变化。
其动态信号是描述信号在不同时刻取值的函数。
时域分析是以时间轴为坐标表⽰动态信号的关系。
频域即频率域，⾃变量是频率，即横轴是频率，纵轴是该频率信号的幅度，也就是通常说的频谱图。
频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。
频域是把时域波形的表达式作傅⽴叶变化得到复频域的表达式，所画出的波形就是频谱图。
⼆、时频域的关系是什么？ 时域分析与频域分析是对模拟信号的两个观察⾯。
对信号进⾏时域分析时，有时⼀些信号的时域参数相同，但并不能说明信号就完全相同。
因为信号不仅随时间变化，还与频率、相位等信息有关，这就需要进⼀步分析信号的频率结构，并在频率域中对信号进⾏描述。
动态信号从时间域变换到频率域主要通过傅⽴叶级数和傅⽴叶变换实现。
周期信号的变换采⽤傅⽴叶级数，⾮周期信号的变换采⽤傅⽴叶变换。
⼀般来说，时域的表⽰较为形象与直观，频域分析则更为简练，剖析问题更为深刻和⽅便。
⽬前，信号分析的趋势是从时域向频域发展。
然⽽，它们是互相联系，缺⼀不可，相辅相成的。
三、信号的时域和频域表达⽅式各有什么特点？ 我们描述信号的⽅式有时域和频域两种⽅式，时域是描述数学函数或物理信号对时间的关系，⽽频域是描述信号在频率⽅⾯特性时⽤到的⼀种坐标系，简单来说，横坐标⼀个是时间，⼀个是频率。
时域表达的特点是简单、直观，也是我们最常⽤的⼀种⽅式，如信号的实时波形，⼀般正弦信号可由幅值、频率、相位三个基本特征值就可以唯⼀确定。

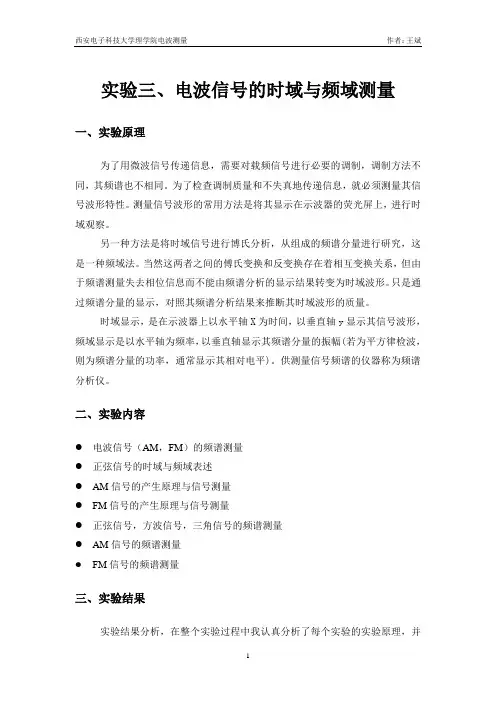

实验三、电波信号的时域与频域测量一、实验原理为了用微波信号传递信息，需要对载频信号进行必要的调制，调制方法不同，其频谱也不相同。
为了检查调制质量和不失真地传递信息，就必须测量其信号波形特性。
测量信号波形的常用方法是将其显示在示波器的荧光屏上，进行时域观察。
另一种方法是将时域信号进行博氏分析，从组成的频谱分量进行研究，这是一种频域法。
当然这两者之间的傅氏变换和反变换存在着相互变换关系，但由于频谱测量失去相位信息而不能由频谱分析的显示结果转变为时域波形。
只是通过频谱分量的显示，对照其频谱分析结果来推断其时域波形的质量。
时域显示，是在示波器上以水平轴X为时间，以垂直轴y显示其信号波形，频域显示是以水平轴为频率，以垂直轴显示其频谱分量的振幅(若为平方律检波，则为频谱分量的功率，通常显示其相对电平)。
供测量信号频谱的仪器称为频谱分析仪。
二、实验内容●电波信号（AM，FM）的频谱测量●正弦信号的时域与频域表述●AM信号的产生原理与信号测量●FM信号的产生原理与信号测量●正弦信号，方波信号，三角信号的频谱测量●AM信号的频谱测量●FM信号的频谱测量三、实验结果实验结果分析，在整个实验过程中我认真分析了每个实验的实验原理，并且详尽的认真的完成上前面所提到的所有实验。
考虑到实验设备的问题，当时没有能吧所有的实验全部完整的记录下来，每个实验结果基本上都是在脑子里面形成了一个大体的形象的概念，下面的工作是遵照每个实验原理，运用数学工具绘出相应的波形图形，这样即加深了对实验原理的认识，又得到了完整的函数波形。
实验之一、电波信号（AM、FM）的频谱测量实验预习内容●信号的时域与频域分析●微波函数信号源●频谱分析仪频谱分析仪的使用实验目的：1.理解频谱分析仪的原理2.理解频谱仪的如下概念：●频谱分辨率，●灵敏度，●视频滤波器，●扫描速度实验内容：1.学习频谱仪各个旋钮的意义2.观察各个旋钮转动时的变化电波信号（AM、FM）的频谱AM调制概念AM调制概念：幅度调制是正弦载波的幅度随调制信号线性变化的过程。
时域测量与频域测量测量被测物件在不同时间的特性，即把它看成是一个时间的函数f(t)来测量，称为时域测量。
例如，对图中a的信号f(t)可以用示波器显示并测量它的幅度、宽度、上升和下降时间等参数。
把信号f(t)输入一个网络，测量出其输出信号f(t)，与输入相比较而求得网络的传递函数h(t)。
这些都属於时域测量。
对同一个被测物件，也可以测量它在不同频率时的特性，亦即把它看成是一个频率的函数S(ω)来测量，这称为频域测量。
例如，对信号f(t)可以用频谱分析仪显示并测量它在不同频率的功率分布谱S(ω)，如图b。
把这个信号输入一个网络,测量出其输出频谱S′(ω)，与输入相比较而求得网络的频率回应G（ω）。
这些都属於频域测量。
用一个频率可变的正弦（单频）信号作输入，测量出在不同频率时网络输出与输入功率之比，也得到G(ω)。
这仍然是频域测量。
时域与频域过程或回应，在数学上彼此是一对相互的傅里叶变换关系，这里*表示卷积。
时域测量与频域测量互相之间有唯一的对应关系。
在这一个域进行测量，通过换算可求得另一个域的结果。
在实际测量中，两种方法各有其适用范围和相应的测量仪器。
示波器是时域测量常用的仪器，便於测量信号波形参数、相位关系和时间关系等。
频谱分析仪是频域测量常用的仪器，便於测量频谱、谐波、失真、交调等。
1.最简单的解释频域就是频率域，平常我们用的是时域，是和时间有关的，这里只和频率有关，是时间域的倒数。
时域中，X轴是时间，频域中是频率。
频域分析就是分析它的频率特性！2. 图像处理中：空间域，频域，变换域，压缩域等概念！只是说要将图像变换到另一种域中，然後有利於进行处理和计算比如说：图像经过一定的变换（Fourier变换，离散yuxua DCT 变换），图像的频谱函数统计特性：图像的大部分能量集中在低，中频，高频部分的分量很弱，仅仅体现了图像的某些细节。
2.离散傅立叶变换一般有离散傅立叶变换和其逆变换3.DCT变换示波器用来看时域内容，频普仪用来看频域内容！！！时域是信号在时间轴随时间变化的总体概括。
电子测量技术总结一、 综述电子测量技术泛指以电子技术为基本手段的一种测量技术。
除了对各种电量、电信号以及电路元器件的特性和参数进行测量外，它还可以对各类非电量进行测量。
我国法定计量单位采用国际单位制，包括基本单位、导出单位和辅助单位。
1、 电子测量技术分类：按性质分：时域测量、频域测量、数字域测量、随机量测量。
按测量手段分：直接测量、间接测量、组合测量。
2、测量仪器分类：信号发生器（信号源）、电压测量仪器、波形测试仪器、频率测量仪器、电路参数测量仪器、信号分析仪器、模拟电路特性测试仪器、数字电路特性测试仪器 3、电子测量仪器的性能指标：频率范围（有效频率范围）、准确度、量程与分辨力、稳定性与可靠性、环境条件、响应特性、输入特性与输出特性二、 测量误差及数据处理误差来源：仪器误差、使用误差（操作误差）、人身误差、环境误差、方法误差 测量误差在所难免。
测量误差分类：根据性质的不同，可将测量误差分为系统误差、随机误差和粗大误差三类。
测量误差的表示方法：绝对误差和相对误差。
绝对误差：Δx ＝测量值x –实际值A相对误差：1）实际相对误差 2）测量值相对误差测量结果表示方法：有效数字、有效数字加安全数字 数据处理：用数字方式表示测量结果时，应该根据要求确定有效数字。
不可以随意更改测量结果的有效数字位数。
在对多余数字位进行删略时，必须遵循数字的“四舍六入五成双”的舍入规则。
对数据进行近似运算也应遵循相应规则。
三、 常用电子元器件%100A⨯∆=A x γ%100x ⨯∆=x xγ1）标称值和允许误差是电阻、电容、电感等常用被动元件的两个主要参数。
标称值的标识方法有直标法、色环法、数字法等。
允许误差的标识有字母法、百分数法、分级法等，用字母F 、J 和K 表示的常用允许误差值。
2）半导体器件以其封装形式的不同又可以分为分立器件和集成电路两类，常见的半导体分立器件有二极管、三极管和场效应管等。
3）贴片元件体积小，容易集成，但是它并不能够完全取代传统的直插式元器件。
数字信号处理时域信号与频域分析数字信号处理（Digital Signal Processing，简称DSP）是指对连续时间信号进行采样和量化后，利用数字技术进行处理和分析的过程。
在数字信号处理中，时域信号与频域分析是两个重要的概念和方法。
时域信号是指信号在时间上的变化情况，常用的表示方法是信号的波形图。
时域信号的分析可以得到信号的幅度、频率、相位等信息。
频域分析则是将时域信号转换为频域信号，常用的方法有傅里叶变换、快速傅里叶变换等。
傅里叶变换是将一个时域信号转换为频域信号的方法之一。
通过傅里叶变换，我们可以将信号的频域特性直观地表示出来，从而更好地理解信号的频谱分布。
傅里叶变换可以将时域信号分解为一系列的正弦和余弦函数，并得到每个频率分量的振幅和相位信息。
快速傅里叶变换是一种高效的傅里叶变换算法，它可以在较短的时间内计算出信号的频域特性，并广泛应用于数字信号处理领域。
快速傅里叶变换通过利用信号的周期性和对称性，通过递归的方式将计算量降低到了较小的程度，从而提高了计算效率。
频域分析可以帮助我们了解信号的频谱特性、频率成分以及不同频率成分之间的相互关系。
通过频域分析，我们可以对信号进行滤波、降噪、频率检测等处理操作。
同时，频域分析也可以用于信号的压缩和编码。
在实际应用中，时域信号与频域分析常常相辅相成。
通过时域分析，我们可以观察信号的波形、脉冲特性等，并确定信号的基本特征。
而频域分析则可以进一步研究信号的频率分量、频段分布等，对信号进行更深入的理解。
总结起来，数字信号处理的时域信号与频域分析是不可分割的两个方面。
时域分析能够提供信号的时间特性和波形信息，而频域分析则可以揭示信号的频谱特性和频率成分。
通过综合应用时域信号与频域分析的方法，可以对数字信号进行更全面、准确的处理和分析，为各类应用提供支持与依据。
这些方法和技术在音频处理、图像处理、语音识别等领域得到了广泛的应用和发展，为我们的生活和工作带来了诸多便利与创新。
