青海省青海师范大学附属第三中学九年级物理全册 电学计算(重点训练电路简化)复习练习

1、串联电路规律（以两电阻串联为例）电路图：电流：I=I1=I2电压：U=U1+U2分压规律：12WW=12QQ=12PP=12UU=12RR；1WW=1QQ=1PP=1UU=1RR；电阻：R=R1+R22、并联电路规律（以两电阻并联为例）电路图：电流：I=1I+2I分流规律：12WW=12QQ=12PP=12II=21RR；1WW=1QQ=1PP=1II=1RR 电压：U=1U=2U电阻：1R=11R+21R(R=1212R RR R)3、电学公式4、电路图简化方法：5、电学计算题思路1、简化电路图2、把已知条件标在简化图上3、根据串并联电路规律将已知条件扩大化4、根据四知二原则（P、I、U、R四个量中已知两个量一定有公式可以求出其他两个量）进行计算5、如果已知时间t ,还可进行电功W和电热Q的计算。

1、去电表（电压表拆除，电流表看做一根导线）电路图简化方法：2、根据开关的不同状态或滑动变阻器的不同状态，将一个多状态电路转变为多个单一状态电路3、寻找基本干路，确定分流点和电流的汇合点，分别用A、B两点表示，再分析A、B两点间的支路组成。

4、根据分析结果完成基本简化电路（基本简化电路要求一目了然、横平竖直。

）5、填电流表和电压表。

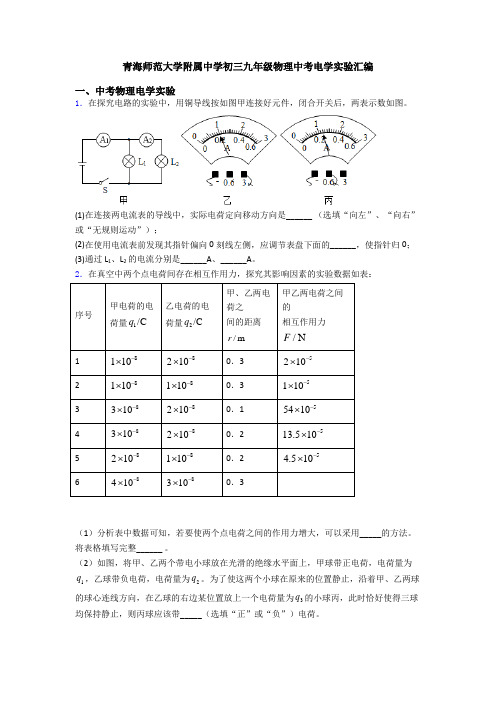

青海师范大学附属中学初三九年级物理中考电学实验汇编一、中考物理电学实验1．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0； (3)通过L 1、L 2的电流分别是______A 、______A 。

2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电 荷量1/C q乙电荷的电 荷量2/C q甲、乙两电荷之 间的距离/m r甲乙两电荷之间的 相互作用力/N F1 8110-⨯ 8210-⨯ 0．3 5210-⨯2 8110-⨯8110-⨯ 0．3 5110-⨯3 8310-⨯8210-⨯ 0．1 55410-⨯ 4 8310-⨯8210-⨯ 0．2 513.510-⨯ 5 8210-⨯8110-⨯0．2 54.510-⨯ 68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。

将表格填写完整______ 。

（2）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，甲球带正电荷，电荷量为1q ，乙球带负电荷，电荷量为2q 。

为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在乙球的右边某位置放上一个电荷量为3q 的小球丙，此时恰好使得三球均保持静止，则丙球应该带_____（选填“正”或“负”）电荷。

3．莉莉利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，①闭合开关前，应将滑滑动变阻器的滑片移至___（选填“A”或“B”）端。

②若有三个滑动变阻器，规格分别为R1（5Ω 2 A）、R2（20Ω 1 A）、R3（100Ω 0.1 A），则应选择___（选填“R1”“R2”或“R3”）。

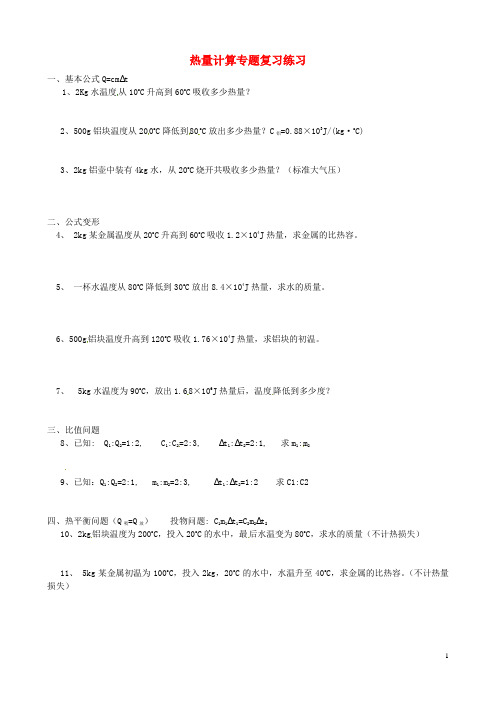

热量计算专题复习练习
一、基本公式Q=cm∆t
1、2Kg水温度从10o C升高到60o C吸收多少热量？
2、500g铝块温度从200o C降低到80o C放出多少热量？C铝=0.88×103J/(kg·o C)
3、2kg铝壶中装有4kg水，从20o C烧开共吸收多少热量？（标准大气压）
二、公式变形
4、 2kg某金属温度从20o C升高到60o C吸收1.2×104J热量，求金属的比热容。

5、一杯水温度从80o C降低到30o C放出8.4×104J热量，求水的质量。

6、500g铝块温度升高到120o C吸收1.76×104J热量，求铝块的初温。

7、 5kg水温度为90o C，放出1.68×106J热量后，温度降低到多少度？
三、比值问题
8、已知: Q1:Q2=1:2, C1:C2=2:3, ∆t1:∆t2=2:1, 求m1:m2
9、已知：Q1:Q2=2:1, m1:m2=2:3, ∆t1:∆t2=1:2 求C1:C2
四、热平衡问题（Q吸=Q放）投物问题: C1m1∆t1=C2m2∆t2
10、2kg铝块温度为200o C，投入20o C的水中，最后水温变为80o C，求水的质量（不计热损失）
11、 5kg某金属初温为100o C，投入2kg，20o C的水中，水温升至40o C，求金属的比热容。

（不计热量损失）
1。

1．图12所示电路中，当两个开关同时断开时，电流表示数为1.2Ａ．已知R 1的阻值为2Ω，R 2的阻值为3Ω，R 3的阻值为6Ω，求：1）电源电压是多少？2）当两个开关同时闭合，电流表的示数是多少？2．图6中电阻R 的阻值是300Ω，滑动变阻器R’的最大阻值是200Ω，电源电压为10V ．当滑动变阻器的滑片从a 端滑到b 端时，电压表的示数变化范围是多少？3．如图22所示，电源电压不变。

在滑动变阻器的滑片P 移动的过程中，电压表的示数变化范围是0～5V ，电流表示数相应的变化范围是1.5A ～1.0A ，求：（1）R 2的阻值; （2）电池的电压是多少伏？图224．如图6-33所示，电源电压恒为6 V ，电阻R l =R 2=8 ，当开关S 1、S 2都断开时，电流表的示数为0．3 A ．试求(1)R 3的电阻值．(2)开关S 1、S 2都接通时电流表的示数应为多少?图12 图6例1、如图所示的电路电压恒定不变，R ab ＞R 0，当滑片从a 向 b 滑的过程中，问各物理量的变化情况及各量间的关系。

例2：如图所示的电路中，电源电压保持不变，电阻R 1=10Ω，R 2=20Ω，R 3的阻值不等于零，当断开开关S 后，电压表的示数为6V ，当闭合开关S 后电压表的示数可能是( ) A.11V B.10V C.9V D.8V例3：如图6所示电路中，电源电压恒定，滑动变阻器最大阻值为20Ω。

当开关S 1断开、S 2闭合,滑动变阻器滑片P 位于变阻器的b 端时,电压表○V 1示数为4V ；当开关S 1闭合、S 2断开,滑动变阻器滑片P 位于变阻器中点时,电压表○V 1示数为2V,电流表○A 1示数为0.4A,灯泡L 2正常发光。

求: (1)此时电压表○V 3的示数为多少? (2)灯泡L 2的额定功率为多少?(温度对灯丝电阻的影响忽略不计)。

有关电路和电路图例题1、如图左所示，S 闭合后电路将发生什么情况 2 根据图右所示实物电路，画出它的电路图。

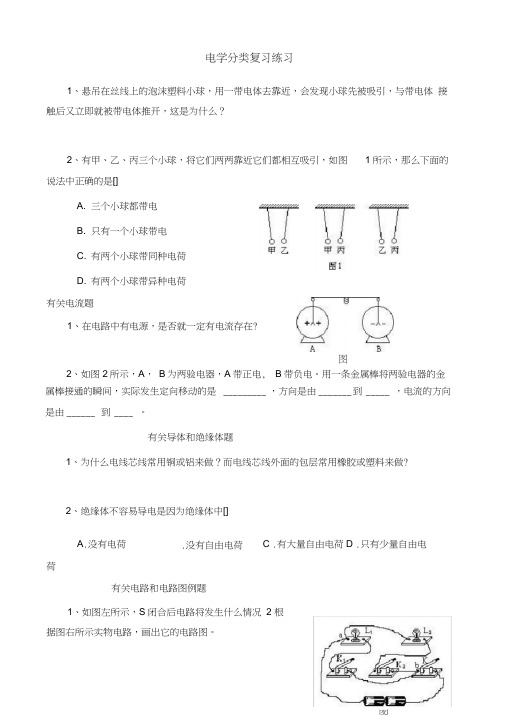

电学分类复习练习1、悬吊在丝线上的泡沫塑料小球，用一带电体去靠近，会发现小球先被吸引，与带电体 接触后又立即就被带电体推开，这是为什么？2、有甲、乙、丙三个小球，将它们两两靠近它们都相互吸引，如图 1所示，那么下面的说法中正确的是[]A. 三个小球都带电B. 只有一个小球带电C. 有两个小球带同种电荷D. 有两个小球带异种电荷属棒接通的瞬间，实际发生定向移动的是 _________ ，方向是由 _______ 到 _____ ，电流的方向 是由 ______ 到 ____ 。

有关导体和绝缘体题1、为什么电线芯线常用铜或铝来做？而电线芯线外面的包层常用橡胶或塑料来做?2、绝缘体不容易导电是因为绝缘体中[]有关电流题1、在电路中有电源，是否就一定有电流存在?2、如图2所示，A ， B 为两验电器，A 带正电, B 带负电。

用一条金属棒将两验电器的金A .没有电荷荷 .没有自由电荷 C .有大量自由电荷D .只有少量自由电图22、在如图所示的电路中，电源电压为 6伏且不变。

电阻R i 的阻值为10欧，滑动变阻器R 2上 标有“ 20Q 2A ”字样，两电表均为常用电表。

闭合电键 S ,电流表示数为0.2安。

求：(1)电压表的示数；(2)电阻R2连入电路的阻值；R 2、并联电路1、两个灯泡并联在电路中，电源电压为 12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10 欧姆，求： 1)泡L2的电阻2) 灯泡L1和L2中通过的电流3)干路电流欧姆定律典型题一、串联电路1如图所示，滑动变阻器上标有 安，电压表读数为7.2伏，求：(1)电阻R 和电源电压20Q 2A ”字样，当滑片P 在中点时，电流表读数为0.24(2)滑动变阻器移到右端时，电流表和电压表的读数。

(3)若移动滑动变阻器滑片 此时电压表和电流表的示数。

电功率的基本计算复习练习1、 将标有“220V 200W ”的灯泡接入电压为110V 的电路中，灯泡的实际功率是____________W(不考虑温度对电阻的影响)2、一位同学在做实验时，测得某导体两端电压为2V ，通过的电流为0.2A ，则这段导体的电阻为多少Ω，若该导体两端的电压为4V 时，该导体消耗的电功率为多少W ？3、如图所示，灯泡L 标有“12V 36W ”字样，R ＝6Ω，通电10s 且正常发光，根据这些已知条件，可以求出哪些物理量，请一一计算出来。

4、在如图电路中，小灯泡上仅看见“2.5V ”字样，滑动变阻器上标有最大阻值20Ω，当闭合S ，且将滑片P 移至最左端时，小灯泡正常发光，电流表的示数为0.5A （设灯丝电阻不变），求：（1）电源电压（2）小灯泡的灯丝电阻（3）将滑片移至变阻器的最右端时，电路消耗的总功率。

5、如图所示的电路，电源电压为12V ，R 1的阻值为40Ω，开关S 闭合后，电流表的示数为0.8A ，求：（1）R 2 的电功率？（2）电路的总功率？（3）1min 内R 2消耗的电能。

6、某小灯泡上标有“6V 6W ”字样，其电流随两端电压变化关系的曲线如图所示，（1）当灯泡正常发光时的电阻是多大？（2）那么当小灯泡两端的电压为2V 时，小灯泡的电阻是多少Ω，电功率为多少W?7、 如图所示的电路中，电源电压恒为3V ，闭合开关S ，电流表的示数为0.3A ；再闭合开关S1，电流表的示数为0.5A ，此时（1）R1的电功率是多少W ？（2）电路消耗的总功率为多少W ？8、如图，小灯泡L 标有“6V 3W ”字样，滑动变阻器的最大阻值为100Ω,电压表的量程是0-15V ，闭合开关后，移动滑动变阻器，使电压表的示数为6V ，这时灯泡正常发光，求：（1）电源电压．（2）当滑动变阻器接入电路中的电阻是28Ω时，小灯泡消耗的实际功率？9、如右图，是小华家的电吹风的电路图，小华查看说明书得知，该型号的电吹风吹热风时的功率是460W ，吹冷风时的功率为20W ，求：电吹风正常工作且吹热风时，电热丝的功率、电阻及1min 内电流通过电热丝所产生的热量。

青海省青海大学附属第三中学九年级物理《欧姆定律》计算题（无答案）新人教版1、如右图所示，电源电压保持不变，R＝15欧，若在电路中再串联一个阻值为60欧的电阻，电流表的示数为0.2安。

要使电流表的示数增大为1.2安，需在图中如何连接电阻?阻值为多大?2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。

3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6AI1=0.4A，求R2的电阻值。

4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

5、如图所示的电路中，电源电压若保持不变。

R1=4Ω，R3=6Ω。

⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。

求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。

但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。

当滑片P移至R2的最左端时，电流表示数为0.6A。

当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。

求：⑴、电阻R1两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。

10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。

求：电流表、电压表的示数的变化范围。

电路动态分析复习练习一、复习电表问题1、判断下列各图中，当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？2、判断下列各图中，当开关S 闭合后，各电压表、电流表的示数如何变化？二、动态电路练习1、在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表 A 的示数将________，电压表 V 1 与电压表 V 2 示数的比值将________。

（均选填“变小”、“不变”或“变大”）3、在图2所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器滑片P 向右移动时，电流表的示数将_____________；电压表V 2示数与电流表A 示数的比值将___________。

（均选填“变小”、“不变”或“变大”）4、在图3所示的电路中，电源电压不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 的图3图2图1示数___________，电压表V 1的示数__________，电压表V 2的示数__________。

（均选填“变大”、“不变”或“变小”）5、如图4所示电路中，电源电压恒定，R l 为定值电阻，R 2为滑动变阻器。

S 闭合后，滑动变阻器滑片自b 向 a 端移动，V 1 的示数将 ，V 2 的示数与V 1 的示数的比值将 （选填：“变大”、“变小”或“不变”）。

6、如图5所示,当滑动变阻器的滑片P 向右移动时,电压表的示数将 ,电流表A 的示数将 ，电压表V 与电流表A 的示数之比将 。

(均选填“变大”“变小”或“不变”)7、在图6所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将___________，电压表V 1的示数将 ，电压表V 2示数的将___________，电压表V 1与电压表V 2示数的比值将___________。

（均选填“变小”、“不变”或“变大”）8、在图7所示的电路中，电源电压保持不变。

用心 爱心 专心青海省青海大学附属第三中学九年级物理《电功率》基本训练（无答案） 新人教版1. 如图所示电路中, 如图所示电路中，R 1=10Ω，R 2=20Ω，电源电压为6V 。

求：（1）电路中的总电流;（2）R 1消耗的电功率；（3）R 2消耗的电功率.2. 电阻R 1、R 2并联后接到电源上，R 1=30Ω，R 2=60Ω.开关闭合后电流表A 的示数为0.6A 。

求：（1）电源电压；（2）R 1消耗的电功率；（3）R 2消耗的电功率.3. 如图所示电路中, 如图所示电路中，电源电压为6V ，R 1=10Ω。

开关闭合后，R 1 消耗的电功率为0.9W 。

求：（1）电流表的示数;（2）R 2的阻值；（3）R 2消耗的电功率.4. 电阻R 1、R 2并联后接到电源上，R 1 =40Ω，R 2 =60Ω。

开关闭合后，电阻R 1消耗的电功率为3.6W.求：（1）电源电压；（2）R 2消耗的电功率；（3）电流表的示数.R 1 R 2 S A R 1 R 2 A R 1用心 爱心 专心 2 R 1R 2S 1 S 2 A1.一只标有“PZ220－40”和一只标有“PZ220－100”的灯泡，若：(1)把它们并联在220V的电源上，问哪盏灯亮些？(2)把它们串联在220V 的电源上，哪盏灯亮些？2. 有一个标有“8V ，2W ”的小灯泡，如果接到12V 的电源上必须如何联接一个阻值多大的电阻？才能使小灯泡正常发光，此时这个电阻上消耗的电功率是多少W ？3.现有两个小灯泡，上面分别标有“6V ， 1. 2W ”和“12V ，6W ”字样，如果把这两个灯泡串联起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的电压是多少？4.某校教学大楼有教室24间，每间教室装有“PZ220-40”白炽灯6只。

（1）求引入大楼照明线中的电流；（2）若平均每日用电3h ，每月以30日计，每月耗电多少度？5.将“PZ220－100”的灯泡与总电阻是121Ω的滑动变阻器串联起来，接到220V 的电源上，如图9－9示，调整滑动变阻器的阻值时，可使电灯的功率在多大范围内变化？6.(2007茂名市)(9分)如图所示，当开关1S 闭合时，电流表○A 的 示数为A I 11 ；开关1S 、2S 同时闭合时，电流表○A 的示数为用心 爱心 专心 3 A I 5.12=。

第六章《欧姆定律》复习提纲一、电压(一)、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

(二)、电压的单位1、国际单位： V 常用单位：kV mV 、μV换算关系：1Kv＝1000V 1V＝1000 mV 1 mV＝1000μV2、记住一些电压值：一节干电池1.5V 一节蓄电池 2V 家庭电压220V安全电压不高于36V(三)、电压测量：1、仪器：电压表2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则:“两要、一不”①电压表要并联在电路中（测谁并谁）。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏（正进负出）。

③被测电压不要超过电压表的最大量程。

Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

Ⅱ选择量程：实验室用电压表有两个量程，0—3V 和0—15V。

测量时，先选大量程，用开关试触，若被测电压在3V—15V可用0-15V量程测量，若被测电压小于3V则换用小的（0-3V）量程，若被测电压大于15V则换用更大量程的电压表。

二、电阻(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。

2、符号：R。

(二)单位：1、国际单位：欧姆。

规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。

2、常用单位：千欧、兆欧。

3、换算：1MΩ=1000KΩ 1 KΩ=1000Ω4、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。

日常用的白炽灯，灯丝的电阻为几百欧到几千欧。

实验室用的铜线，电阻小于百分之几欧。

电流表的内阻为零点几欧。

电压表的内阻为几千欧左右。

(三)影响因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
