数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。

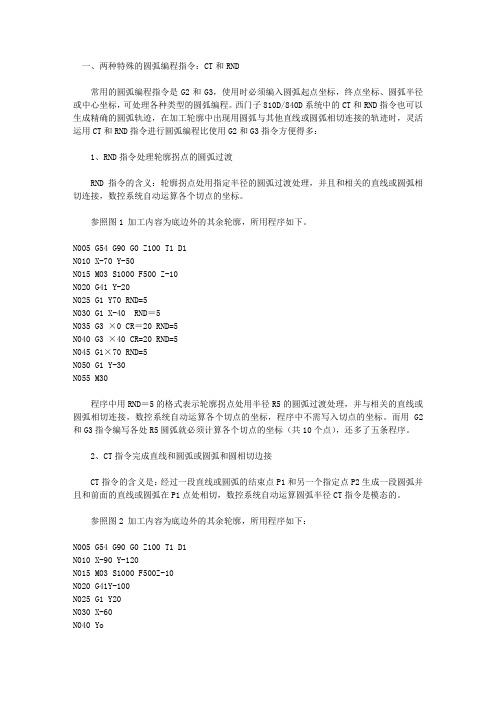

一、两种特殊的圆弧编程指令：CT和RND常用的圆弧编程指令是G2和G3，使用时必须编入圆弧起点坐标，终点坐标、圆弧半径或中心坐标，可处理各种类型的圆弧编程。
西门子810D/840D系统中的CT和RND指令也可以生成精确的圆弧轨迹，在加工轮廓中出现用圆弧与其他直线或圆弧相切连接的轨迹时，灵活运用CT和RND指令进行圆弧编程比使用G2和G3指令方便得多：1、RND指令处理轮廓拐点的圆弧过渡RND指令的含义：轮廓拐点处用指定半径的圆弧过渡处理，并且和相关的直线或圆弧相切连接，数控系统自动运算各个切点的坐标。
参照图1 加工内容为底边外的其余轮廓，所用程序如下。
N005 G54 G90 G0 Z100 T1 D1N010 X-70 Y-50N015 M03 S1000 F500 Z-10N020 G41 Y-20N025 G1 Y70 RND=5N030 G1 X-40 RND＝5N035 G3 ×0 CR＝20 RND=5N040 G3 ×40 CR=20 RND=5N045 G1×70 RND=5N050 G1 Y-30N055 M30程序中用RND＝5的格式表示轮廓拐点处用半径R5的圆弧过渡处理，并与相关的直线或圆弧相切连接，数控系统自动运算各个切点的坐标，程序中不需写入切点的坐标。
而用G2和G3指令编写各处R5圆弧就必须计算各个切点的坐标（共10个点），还多了五条程序。
2、CT指令完成直线和圆弧或圆弧和圆相切边接CT指令的含义是：经过一段直线或圆弧的结束点P1和另一个指定点P2生成一段圆弧并且和前面的直线或圆弧在P1点处相切，数控系统自动运算圆弧半径CT指令是模态的。
参照图2 加工内容为底边外的其余轮廓，所用程序如下：N005 G54 G90 G0 Z100 T1 D1N010 X-90 Y-120N015 M03 S1000 F500Z-10N020 G41Y-100N025 G1 Y20N030 X-60N040 YoN045 CT X-20（第一个R20圆弧）N050 X20（第二个R20圆弧）N055 X60（第三个R20圆弧）N060 G1 Y20N065 G1×90N070 Y-100N075 M30用CT在编制程序时只需输入切点坐标而不用写入圆弧半径，也不用判断圆弧的方向，在直线和圆弧或多段圆弧相切连接的轮廓编程时使用非常方便。
数控车G71,G70指令的编程加工实例数控车 G71、G70 指令的编程加工实例在数控车床加工中，G71 和 G70 指令是非常常用且重要的编程指令。
它们能够大大提高加工效率和精度，让复杂的零件加工变得更加简单和高效。
接下来，我将通过一个具体的加工实例，为您详细介绍这两个指令的应用。
我们要加工的零件是一个轴类零件，其图纸尺寸如图所示。
该零件由外圆柱面、圆锥面、圆弧面和螺纹等部分组成，材料为 45 号钢。
首先，让我们来了解一下 G71 指令。
G71 指令是外圆粗车复合循环指令，适用于对零件轮廓进行粗加工。
其格式为：G71 U（Δd） R（e）G71 P（ns） Q（nf） U（Δu） W（Δw） F（f） S（s） T（t）其中，Δd 表示每次切削深度（半径值），e 表示退刀量，ns 表示精加工程序段中开始程序段的段号，nf 表示精加工程序段中结束程序段的段号，Δu 表示 X 方向精加工余量（直径值），Δw 表示 Z 方向精加工余量，f 表示进给速度，s 表示主轴转速，t 表示刀具号。
在这个实例中，我们设定粗车时每次切削深度为 2mm，退刀量为1mm。
以下是使用 G71 指令编写的粗加工程序：O0001 （程序名）G99 （每转进给）M03 S800 （主轴正转，转速 800r/min）T0101 （调用 1 号刀具，1 号刀补）G00 X52、 Z2、（快速定位到循环起点）G71 U2、 R1、（G71 指令，切削深度 2mm，退刀量 1mm）G71 P10 Q20 U05 W01 F02 （精加工程序段从 N10 到 N20，X 方向余量 05mm，Z 方向余量 01mm，进给速度 02mm/r）N10 G00 X0 （精加工程序开始）G01 Z0 F01 （直线插补，进给速度 01mm/r）X10、Z-10、X20、 Z-20、Z-30、X30、X40、 Z-40、Z-50、X50、N20 X52、（精加工程序结束）粗加工完成后，接下来使用 G70 指令进行精加工。
数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
如图2-16所示工件，毛坯为φ45㎜×120㎜棒材，材料为45钢，数控车削端面、外圆。
1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线1）对短轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ45外圆，使工件伸出卡盘80㎜，一次装夹完成粗精加工。
2）工步顺序①粗车端面及φ40㎜外圆，留1㎜精车余量。
②精车φ40㎜外圆到尺寸。
2．选择机床设备根据零件图样要求，选用经济型数控车床即可达到要求。
故选用CK0630型数控卧式车床。
3．选择刀具根据加工要求，选用两把刀具，T01为90°粗车刀，T03为90°精车刀。
同时把两把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系、对刀点和换刀点确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如前页图2-16所示。
采用手动试切对刀方法（操作与前面介绍的数控车床对刀方法基本相同）把点O作为对刀点。
换刀点设置在工件坐标系下X55、Z20处。
6．编写程序(以CK0630车床为例)按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
该工件的加工程序如下：N0010 G59 X0 Z100 ；设置工件原点N0020 G90N0030 G92 X55 Z20 ；设置换刀点N0040 M03 S600N0050 M06 T01 ；取1号90°偏刀，粗车N0060 G00 X46 Z0N0070 G01 X0 Z0N0080 G00 X0 Z1N0090 G00 X41 Z1N0100 G01 X41 Z-64 F80 ；粗车φ40㎜外圆，留1㎜精车余量N0110 G28N0120 G29 ；回换刀点N0130 M06 T03 ；取3号90°偏刀，精车N0140 G00 X40 Z1N0150 M03 S1000N0160 G01 X40 Z-64 F40 ；精车φ40㎜外圆到尺寸N0170 G00 X55 Z20N0180 M05N0190 M02实例二如图2-17所示变速手柄轴，毛坯为φ25㎜×100㎜棒材，材料为45钢，完成数控车削。
实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O 作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
数控铣床（加工中心）编程实例(铣内外圆并钻孔)解：选用T1=ф20铣刀、T2=中心钻、T3=ф6中心钻。
程序如下：O001G17 G40 G80N001 G00 G91 G30 X0 Y0 Z0 T1;M06;G00 G90 G54 X0 Y0 Z0;G43 H01 Z20 M13 S1000;Z-42.;G01 G42 D01 X-50. F400;G02 I50.J0.F150;G00 Y0.;G40 Z100.;G00 G90 G54 X-110. Y-100.;Z-42.;G01 G41 X-90. F500;Y82X-82. Y90.;X82.;X82. Y90.;X-82.;X82. Y-90.;X-82.;G00 Z100.;G40;N002 G00 G91 G30 X0 Y0 Z0 T1; M06;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-3. R5. F150;Y60.;X60.;Y-60.;GOO G80 Z100.;N003 G91 G30 X0 Y0 Z0 T3; M6;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-12 R3. F150;Y60.;X60. Z-42.;Y-60.;GOO G80 Z100.;G00 G28 Y0;数控加工工艺分析主要包括的内容数控加工工艺分析的主要内容实践证明，数控加工工艺分析主要包括以下几方面：1)选择适合在数控机床上加工的零件，确定工序内容。
2)分析被加工零件图样，明确加工内容及技术要求，在此基础上确定零件的加工方案，制定数控加工工艺路线，如工序的划分、加工顺序的安排、与传统加工工序的衔接等。
3)设计数控加工工序。
如工步的划分、零件的定位与夹具的选择、刀具的选择、切削用量的确定等。
4)调整数控加工工序的程序。
数控车床编程实例详解（30个例子）1. 基础G00轨迹移动G00指令可以用于快速移动机床上的工具，不做切削。
例如，要将铣刀从(0,0,0)点移动到(100,100,0)可以使用下面的编程：G00 X100 Y100 Z02. 简单的G01直线插补3. 向X正方向设定工件原点在某些情况下，需要在工件上设计的特定原点作为整个程序的起点。
在下面的例子中，我们将工件原点移到X轴上的10毫米位置:G92 X104. G02 G03 模拟圆弧G02和G03指令可以用于沿着一条圆弧轨迹移动工具。
例如，以下代码将插入一个逆时针圆弧：G03 X50 Y50 I25 J05. 床上对刀长度测量刀具长度对刀是数控车床操作的重要步骤。
在这个例子中，我们使用手动设定对刀。
首先，我们将铣刀移动到Z轴处的一个位置，然后将刀具轻轻放置在工件上以测量其长度。
最后，我们将刀具测量值输入机床，以便于适当地调整刀具长度。
6. 坐标旋转在某些情况下，需要在XY平面上绕特定角度旋转工件，以便于确保最佳切削角度。
在这个例子中，我们将工件绕着Z轴旋转45度：G68 X0 Y0 R457. 使用M code 启动或停止旋转工件M03用于启动旋转工作台的主轴，M05用于关闭它。
例如，以下代码段启动了工作台的主轴，并等待它旋转到合适速度，以便于切削。
8. 镜像轨迹在制造工具或零件时，可能需要将一个轮廓沿着特定轴镜像。
例如，以下代码镜像X 轴上的轮廓：G01 X50 Y0G01 X0 Y50G01 X-50 Y0G01 X0 Y-50MHE29. 使用G04指令延迟程序G04指令用于程序内部的延迟。
例如，以下代码让机床停顿1秒钟：G04 P100010. 利用G10指令改变工作坐标系G10指令可以用于更改工作坐标系。
例如，下面的代码段将当前坐标系设定为{X50 Y50 Z0}：11. 使用G17, G18和G19指令绘制园形、X-Y平面和Z-X平面G17G02 X50 Y50 I25 J0G02 X0 Y0 I-25 J0G02 X-50 Y50 I0 J25G02 X0 Y100 I25 J0G02 X50 Y50 I0 J-25G02 X0 Y0 I-25 J0MHE2M30指令可以用于彻底结束程序。
砂眉宀職堞技術垮院Meishan Vocational and Technical College机电工程系机电一体化专业《数控机床与编程》案例库二零一五年九月数控机床与编程案例库数控车床编程实例例1 • G01直线插补指令编程如下图所示安装装仿形工件请设置安装装仿形工件，各点坐标参考如下（X向余量4mm）FUNA（数控车编程如下：09001N10 G50 X100 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N30 G01 U10 W-5 G98 F120 （倒3X45。
