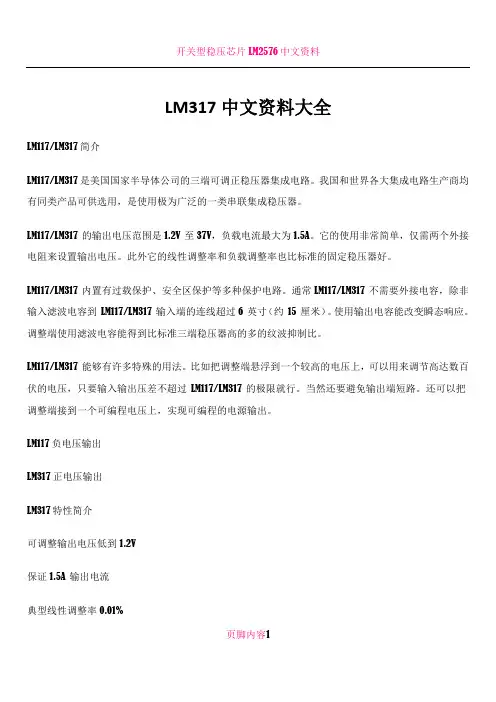

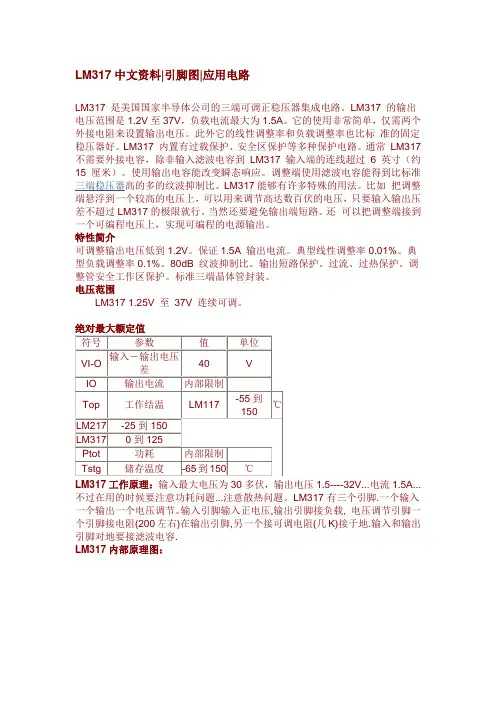

LM317三端可调正稳压器集成电路中文资料LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。
LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V。
保证1.5A输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路图2 LM317外形引脚图片典型的 TO-3封装 TO-220封装 ISOWATT220封装 D2PA K 封装LM117 LM117KLM217 LM217K LM217TLM217D2T LM317 LM317K LM317TLM317P LM317D2T LM317电气参数： 符号参数测试条件LM117/LM217LM317 单位--- - 最小 典型最大 最小 典型 最大 -△V o线路调整Vi-V o=3 to40V Tj=25℃ -0.01 0.02 - 0.01 0.04 %/V-0.02 0.05 - 0.02 0.07 %/V △V o负载调节V o ≤ 5V Io =10mA to IMAX Tj=25℃-5 15 - 5 25 mV -20 20 20 70 mV V o ≥ 5V Io=10mA toIMAXTj=25℃ - 0.1 0.3 - 0.1 0.5 % - - 0.3 1-0.3 1.5 % IADJ调整引脚电流- 50 100 - 50 100 mA △IADJ 调整引脚电流 Vi-V o=2.5 to40V Io=10mA toIMAX- --0.25-0.25mA VREF参考电压（在引脚3和引脚1 ）Vi-V o =2.5 to 40V Io =10mA to IMAX PD≤PMAX - 1.2 1.25 1.3 1.2 1.25 1.3 V△V o / V o输出电压温度稳定性- - - 1 -- 1 -% Io(min) 最小负载电流 Vi-V o=40V-3.553.510mA Io(max) 最大负载电流 Vi-V o≤15vPD<PMAX- 1.5 2.2 - 1.5 2.2 -AVi-V o =40vPD<PMAX Tj =25℃- 0.4 - - 0.4 - AeN输出噪声电压B=10Hz to10KHz Tj=25℃- 0.003 - - 0.003 - % SVR电源电压抑制Tj=25℃ f=120HzCADJ =0 66 65 -80 - dB CADJ=10uF80-6680-dBLM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317 控制端, 输出端接脚间的电位差为1.25 V,所以O ut(输出）的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。
