动态平衡型控制球阀PICCV

动态态平衡阀缩写
《动态态平衡阀缩写》
动态态平衡阀是一种在管道系统中用于调节流体流量和保持系统压力平衡的装置。

它可以帮助管道系统在不同工况下保持稳定的流量和压力，从而提高系统的能效和节能性能。

动态态平衡阀的缩写是DBV，它是一种集成了动态水力平衡和流量控制功能的阀门装置。

在管道系统中，DBV可以根据实际需要自动调节阀门的开启程度，以实现系统的动态水力平衡和节能控制。

DBV通常适用于大型的暖通空调系统、采暖系统、工业制冷系统等需要动态水力平衡的管道系统。

它不仅可以提高系统的运行效率，还可以减少管道中的水流噪音和振动，保护管道和设备免受压力冲击。

随着节能环保理念的深入人心，动态态平衡阀作为一种节能调节装置，受到了越来越多管道系统工程师和设计师的青睐。

它的智能控制功能、稳定的性能和高效的节能效果，让它成为了管道系统优化设计和改造的重要选择之一。

总的来说，动态态平衡阀作为一种关键的管道系统节能设备，对于提高系统的运行效率、保护设备和管道以及实现节能减排目标都起到了重要作用。

随着技术的不断发展，相信动态态平衡阀在管道系统中的应用前景将更加广阔。

动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。

它通常由阀体、阀芯、弹簧、调节螺母等组成。

1. 阀体：动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成，具有良好的强度和耐腐蚀性能。

阀体内部设有进口和出口口径，用于流体的进出。

2. 阀芯：阀芯是动态压差平衡阀的关键部件，通常由不锈钢制成。

它可通过阀体的开度来调节流体的流量和压差。

阀芯的设计通常包括一个或多个孔，通过调节孔的开度来控制流体的流量。

3. 弹簧：动态压差平衡阀内部设有弹簧，用于提供阀芯的恢复力。

弹簧的刚度可以通过调节螺母来调整，从而实现对阀芯开度的控制。

4. 调节螺母：调节螺母位于阀体上方，通过旋转调节螺母可以改变弹簧的压缩程度，从而调整阀芯的开度。

通过调节螺母，可以实现对流体流量和压差的精确控制。

使用动态压差平衡阀的步骤如下：1. 安装阀门：将动态压差平衡阀安装在流体管道上，确保阀体的进口和出口与管道对接紧密，并且流体的流向与阀门要求一致。

2. 调节阀芯开度：通过旋转调节螺母，改变弹簧的压缩程度，从而调整阀芯的开度。

通常，阀芯的开度越大，流体的流量越大，压差越大。

3. 监测流体压差：在调节阀芯开度后，监测流体的压差。

可以使用压力表或其他压力监测设备来测量流体的压差。

4. 调整阀芯开度：根据监测结果，适当调整阀芯的开度，使流体的压差达到所需的数值。

可以通过反复调节螺母和监测压差的方法来实现精确的调节。

需要注意的是，动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。

在使用过程中，应遵循操作规程，确保阀门的正常运行和安全使用。

动态平衡型控制球阀工作原理
动态平衡型控制球阀工作原理
动态平衡型控制球阀PICCV是由自力式压力控制阀［PI］及带等百分比特性的控制球阀［CCV］二合一构成。

当PICCV阀前后压差增加时，压力调节阀适当关小，确保恒定的压力通过控制阀。

无需再考虑水力平衡。

因而楼宇装备变得更简单——1个用户端只需要一个PICCV控制阀。

由于无需其他平衡阀及考虑水利平衡问题，得以即节省投资又提高便利性。

动态平衡控制球阀PICCV最优特性体现在它相应的电动化特性上。

实际应用时，动态平衡型控制球阀可与LRU、NRU和SRU系列角行程执行器相匹配。

配套这些执行器后可以实现调节型、开/关型或三态浮点控制系统。

该控制球阀口径范围为DN15~DN50，其性能特点有：
●等百分比流量特性
阀体内的配流盘确保了等百分比流量特性。

●流量恒定
由于内置减压阀（压力调节器），在35~350kPa压差范围内流量保持恒定。

无论阀门前后压差多少，阀权度达到1。

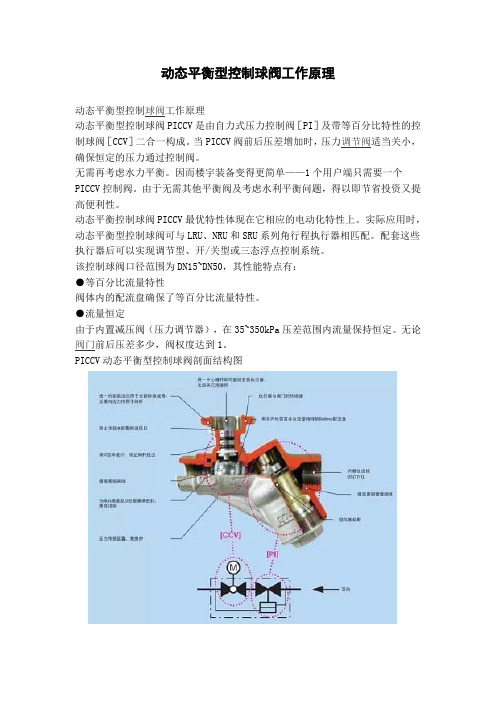

PICCV动态平衡型控制球阀剖面结构图。

动态平衡型控制球阀工作原理
首先，球阀芯是控制流体的关键部件。

它是一种直径与通道相同的球形构件，通过阀杆与作动装置连接。

当作动装置施加一定的力矩时，球阀芯可以在阀体内部进行旋转。

其次，阀体是球阀的主要外壳。

它由铸铁、不锈钢等材料制成，具有高强度和耐腐蚀性。

阀体内部有两个通道，一个是进口通道，通过调节阀芯的位置来控制进口流体的通量；另一个是出口通道，用于排除流体。

阀座是球阀芯与阀体之间的密封部件。

它通常由弹性材料制成，如聚四氟乙烯等。

当球阀芯旋转至关闭位置时，阀座能够紧密贴合球阀芯，确保密封性能。

作动装置是实现球阀芯运动的关键组件。

常见的作动装置有手动操作装置、气动操作装置和电动操作装置。

手动操作装置是通过手动旋转阀杆来控制球阀芯的运动；气动操作装置是通过压缩空气或气体推动阀杆来控制球阀芯的运动；电动操作装置则是通过电机驱动阀杆。

在控制球阀工作时，流体从进口通道进入球阀芯内部，并顺时针或逆时针旋转球阀芯，通过阀座进入出口通道。

由于球阀芯与阀座之间的接触面积相对较小，摩擦力较小，因此能够降低流体的压力损失。

同时，通过调节球阀芯的位置，可以控制阀内流体的通量，实现对流量的精确控制。

1.流体的流动特性稳定，具有较低的流阻和压力损失；
2.适用于高压、高温和腐蚀性介质的控制；
3.具有良好的切割性能和可靠的密封性能；
4.调节范围广，精度高，反应速度快；
5.结构简单，维护方便。

综上所述，动态平衡型控制球阀是一种可靠、高效的流体控制阀门，通过调节球阀芯的位置来控制流量和压力，广泛应用于各种工业流体控制系统中。

动态平衡调节阀原理一、引言动态平衡调节阀是一种常用的流体控制装置，广泛应用于工业生产中的流体调节过程中。

它具有调节精度高、响应速度快等优点，被广泛用于各种工业领域。

本文将介绍动态平衡调节阀的原理及其工作过程。

二、动态平衡调节阀的原理动态平衡调节阀通过调整阀门的开度，改变流体通过阀门的流量，从而实现对流体的调节控制。

其核心原理在于利用动态平衡调节机构对流体进行准确的控制，使流量保持在设定值范围内。

三、动态平衡调节阀的结构动态平衡调节阀主要由阀体、阀门、执行机构和传感器等组成。

阀体是阀门的外壳，用于固定阀门和与管道连接。

阀门是调节阀的核心部件，通过阀门的开度来调节流体的流量。

执行机构是控制阀门开度的装置，一般采用电动、气动或液动方式。

传感器用于检测流体的压力、温度等参数，反馈给控制系统，实现对阀门的精确控制。

四、动态平衡调节阀的工作过程1. 初始状态下，阀门处于关闭状态，流体无法通过阀门进入管道。

2. 当控制系统接收到调节信号时，执行机构开始工作，驱动阀门打开。

3. 阀门逐渐打开，流体开始通过阀门进入管道。

4. 传感器检测到流体的压力、温度等参数，并将反馈信号发送给控制系统。

5. 控制系统根据传感器的反馈信号，对执行机构进行调节，使阀门的开度逐渐接近设定值。

6. 当阀门的开度达到设定值时，控制系统停止调节，执行机构停止工作，阀门保持在稳定的开度位置。

7. 当控制系统接收到新的调节信号时，会根据需要调整阀门的开度，重复上述步骤。

五、动态平衡调节阀的应用动态平衡调节阀广泛应用于工业生产中的流体调节过程中。

例如，在化工工艺中，动态平衡调节阀可以根据流体的需要，精确调节流量，实现对反应过程的控制。

在石油化工行业中，动态平衡调节阀可用于控制流体的压力、温度等参数，确保生产过程的稳定性。

此外，动态平衡调节阀还广泛应用于供水、供气系统中，用于控制水流、气流的流量，保证供应的稳定性和安全性。

六、总结动态平衡调节阀是一种常用的流体控制装置，通过调节阀门的开度，实现对流体的精确调节。

动态压差平衡阀原理动态压差平衡阀是一种常用于管道系统中的控制阀门，其原理是通过调节阀门的开启度，使流体通过阀门的压差保持在一个稳定的值，从而实现对管道系统的动态压差平衡控制。

动态压差平衡阀的工作原理可以简单描述为：当管道系统中的流体通过阀门时，由于管道的长度、直径、摩擦阻力等因素的影响，使得不同位置的压力存在差异，即产生了压差。

而动态压差平衡阀通过调节阀门的开启度，改变流体通过阀门的流量，从而调节管道中的压差，使其保持在一个稳定的值。

具体来说，动态压差平衡阀通常由阀体、阀芯、定位器和执行器等部件组成。

当管道系统中的流体通过阀门时，阀芯会根据管道内的压力变化，自动调节阀门的开启度。

当管道内的压差增大时，阀芯会自动打开阀门，增大流体通过阀门的流量，从而减小压差；反之，当压差减小时，阀芯会自动关闭阀门，减小流体通过阀门的流量，以增加压差。

通过这种方式，动态压差平衡阀能够实时调节阀门的开启度，使得管道系统中的压差保持在一个稳定的值，从而达到动态压差平衡的效果。

动态压差平衡阀在管道系统中的应用具有重要意义。

首先，它能够有效地解决管道系统中的压差不平衡问题，避免因压差不平衡而导致的流体流速不均、噪音增大、管道破裂等问题的发生。

其次，动态压差平衡阀具有自动调节的特点，无需人工干预，能够实现对管道系统的自动控制，提高系统的稳定性和可靠性。

此外，动态压差平衡阀还具有结构简单、安装方便、维护成本低等优点。

然而，动态压差平衡阀也存在一些局限性。

首先，由于阀门的开启度是根据管道内的压力变化来调节的，因此对于流量较小的管道，阀门的调节精度可能会降低。

其次，动态压差平衡阀对于液体和气体的适用范围有一定限制，需要根据实际情况选择合适的阀门类型和规格。

此外，动态压差平衡阀的调节范围也存在一定限制，无法适应极端的压差变化。

动态压差平衡阀是一种常用于管道系统中的控制阀门，其通过调节阀门的开启度，使流体通过阀门的压差保持在一个稳定的值，从而实现对管道系统的动态压差平衡控制。

动态平衡阀：让管路系统稳定运行的利器
动态平衡阀是一种广泛应用于暖通空调、给排水、化工等管路系
统中的控制器，它能够实现对流体流量和压力的精确控制，从而保障
整个系统的稳定运行。

那么，动态平衡阀的原理是什么呢？
首先，我们需要了解一下管路系统中的“水力失衡”问题。

因为
管路中不同位置的流动阻力不同，导致流速、压力分布也不均匀，这
就会影响整个系统的运行效率和能耗。

而动态平衡阀就是为了解决这
个问题而产生的。

具体来说，动态平衡阀利用了其特殊的结构设计和控制方式，通
过对阀门的开度进行调节，实现对系统中不同区域的流量和压力的自
动调整，从而使系统达到动态平衡状态。

这样一来，系统各区域的水
流就能够保持基本一致，能耗也得到了有效控制。

除了原理，我们还需要了解动态平衡阀的特点和使用方法。

首先，动态平衡阀的特点是结构简单、响应快速、调节范围广，并且适用于
不同种类的管路系统。

其次，使用动态平衡阀需要注意的是，要根据
具体系统的需要，选择合适的规格和开度，以及调整好阀门的初始位
置和调节方式。

此外，也需要定期检查和维护，确保阀门的正常工作。

综上所述，动态平衡阀是管路系统中非常重要的控制器，其广泛
应用有助于提高系统运行效率、减少能耗、延长设备寿命等。

因此，
在工程设计和运行中，我们应该充分了解动态平衡阀的原理和使用方法，以便更好地应用和维护。

平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。

1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。

静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。

静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。

2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。

动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。

基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。

3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。

动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。

动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。

4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
