【CN109940188B】一种小型钻床的高精度钻孔方法【专利】

小型钻孔机床的主要创新点1. 引言小型钻孔机床是一种用于钻孔加工的设备，广泛应用于各个制造行业。

本文将介绍小型钻孔机床的主要创新点，包括在结构设计、控制系统和加工精度等方面的新技术和新方法。

2. 结构设计创新2.1 刚性增强设计小型钻孔机床在刚性方面的设计是关键，可以提高机床的稳定性和切削精度。

新型的小型钻孔机床采用了刚性增强设计，通过采用更稳定的材料、更合理的结构布局和更紧密的连接方式，提高了机床整体的刚性，降低了振动和变形。

2.2 模块化设计传统的小型钻孔机床通常是整体铸造或者整体焊接而成，维修和改造非常困难。

而新型的小型钻孔机床采用了模块化设计，将机床的组成部分分解成多个模块，并采用标准化接口连接，使得机床的组装、拆卸和维修更加方便。

同时，模块化设计还可以根据不同加工要求进行组合，提高了机床的灵活性和适应性。

3. 控制系统创新3.1 数控系统的应用新型小型钻孔机床采用了先进的数控系统，通过编制加工程序，可以实现对复杂形状的加工，并且可以实时监测和修正加工过程中的误差。

数控系统还可以通过网络远程监控和控制，提高生产效率和工作灵活性。

3.2 自适应控制算法为了提高加工精度和稳定性，新型小型钻孔机床应用了自适应控制算法。

该算法可以实时调整加工参数，根据不同工件材料和加工状态进行自适应调节，达到更好的加工效果。

自适应控制算法还可以通过学习和优化，提高加工效率和质量。

4. 加工精度创新4.1 高精度定位系统新型小型钻孔机床配备了高精度定位系统，可以实现微米级的定位精度。

定位系统采用了先进的测量技术和传感器，能够实时检测和纠正误差，并将其反馈给控制系统进行校正。

这样可以确保加工精度达到设计要求。

4.2 精密刀具和切削参数为了提高加工精度和表面质量，新型小型钻孔机床采用了精密刀具和切削参数。

精密刀具有更好的刚性和切削性能，可以减小切削力和振动，提高加工精度。

切削参数的优化可以根据不同材料和几何形状进行调整，使得切削过程更加稳定和精确。

专利名称：一种数控钻孔机
专利类型：发明专利
发明人：陈祥贤
申请号：CN201811226104.9申请日：20181019
公开号：CN109352009A
公开日：
20190219
专利内容由知识产权出版社提供
摘要：本发明涉及一种数控钻孔机，包括外壳和机座，所述外壳内设置有钻孔装置、横梁、立柱和工作台，所述钻孔装置包括升降组件和钻孔组件，所述升降组件包括支撑架、第一滑轨、滑动座、第一电机和第一丝杆，且所述钻孔组件包括主轴电机、主轴座和钻头，所述滑动座上设置有支撑座和油缸，本发明通过油缸一端与所述滑动座固定连接，当钻孔组件移动至待加工的工件上方后，油缸向外伸出，推动支撑座向下运动至待加工件表面，然后钻头向下运动并进行钻孔作业，支撑座可以有效的避免钻头在打孔时钻头发生偏斜或者水平方向的位移，特别是在钻深孔时，支撑座能很好确保钻头工作时的稳定性，提高钻孔的加工精确度。

申请人：陈祥贤
地址：315000 浙江省宁波市宁海县深甽镇龙宫村十二组21号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种高精度小型孔专用数控钻孔自动化设备专利类型：实用新型专利
发明人：曾鹏
申请号：CN201820602718.1
申请日：20180425
公开号：CN208117415U
公开日：
20181120
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高精度小型孔专用数控钻孔自动化设备，其结构包括安装座、支撑轴、固定块、握把、旋转电机、调节器、盖板、连接板、钻孔头、夹紧盘、支撑座、桁架、基座，基座与安装座相焊接，支撑轴嵌入安装于安装座中，固定块与支撑轴为一体化结构，首先将滚珠设置在轴承中，然后将连接杆嵌入到轴承中，用来减少转动过程中产生的摩擦力，当需要对物品进行钻孔的时候，就将物品放置在夹紧盘上，然后用转动受力板通过连接杆带动锥形齿轮进行转动，与锥形齿轮啮合在一起的配合齿轮也会跟着一起转动，带动移动板的左右移动就可以将物品固定在夹紧盘上，可以快速的将物品固定在夹紧盘上，钻孔的时候不易发生偏移。

申请人：杭州马上自动化科技有限公司
地址：310000 浙江省杭州市余杭区仓前街道余杭塘路2636号1号楼3楼
国籍：CN
代理机构：杭州橙知果专利代理事务所(特殊普通合伙)
代理人：李品
更多信息请下载全文后查看。

专利名称：三级进刀高精度小型钻床专利类型：发明专利
发明人：梁仓平
申请号：CN201910278722.6
申请日：20190409
公开号：CN109940424A
公开日：
20190628
专利内容由知识产权出版社提供
摘要：本发明提供了三级进刀高精度小型钻床，包括水平安装于地面的底座、用于对工件进行钻孔处理的钻孔系统、用于钻孔系统与工件钻孔点之间定位对准的对刀系统，所述的对刀系统安装于底座上端面，对刀系统包括用于沿水平长度方向移动工件的一级对刀装置、用于沿水平宽度方向移动工件的二级对刀装置、用于沿高度方向移动钻孔系统的三级对刀装置，所述的钻孔系统安装于三级对刀装置上，钻孔系统包括用于对工件进行钻孔的钻孔装置、用于驱动钻孔装置高精度钻孔的深度调整装置。

申请人：梁仓平
地址：230000 安徽省合肥市蜀山区枫林路平湖秋月小区3栋307
国籍：CN
更多信息请下载全文后查看。

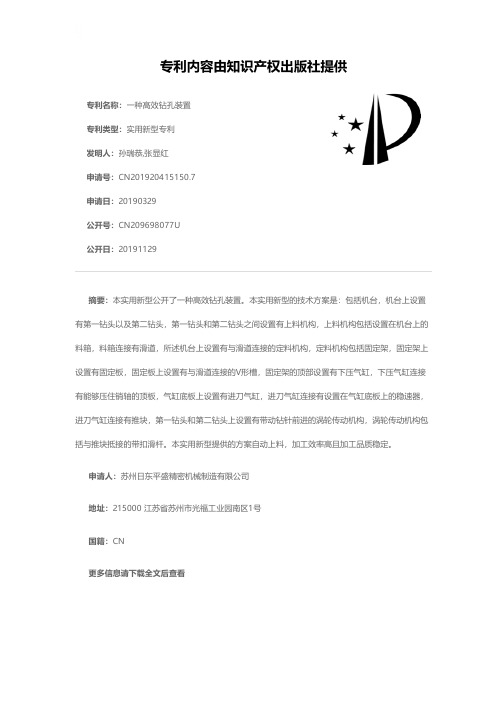

专利名称：一种高效钻孔装置专利类型：实用新型专利
发明人：孙瑞恭,张显红
申请号：CN201920415150.7申请日：20190329
公开号：CN209698077U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效钻孔装置。

本实用新型的技术方案是：包括机台，机台上设置有第一钻头以及第二钻头，第一钻头和第二钻头之间设置有上料机构，上料机构包括设置在机台上的料箱，料箱连接有滑道，所述机台上设置有与滑道连接的定料机构，定料机构包括固定架，固定架上设置有固定板，固定板上设置有与滑道连接的V形槽，固定架的顶部设置有下压气缸，下压气缸连接有能够压住销轴的顶板，气缸底板上设置有进刀气缸，进刀气缸连接有设置在气缸底板上的稳速器，进刀气缸连接有推块，第一钻头和第二钻头上设置有带动钻针前进的涡轮传动机构，涡轮传动机构包括与推块抵接的带扣滑杆。

本实用新型提供的方案自动上料，加工效率高且加工品质稳定。

申请人：苏州日东平盛精密机械制造有限公司
地址：215000 江苏省苏州市光福工业园南区1号
国籍：CN
更多信息请下载全文后查看。

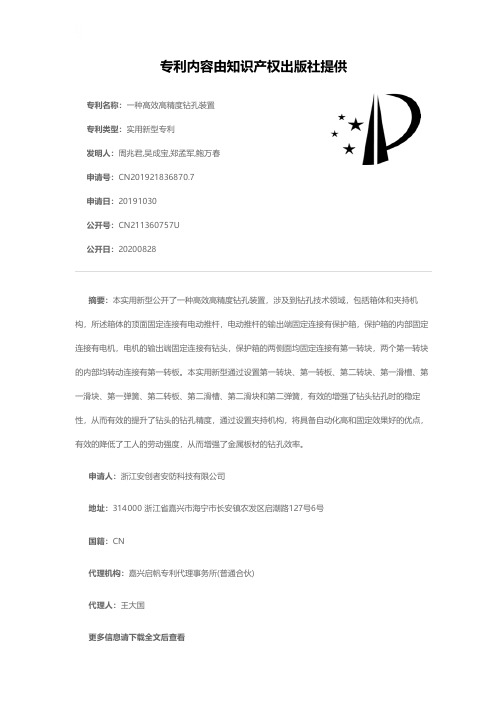

专利名称：一种高效高精度钻孔装置专利类型：实用新型专利
发明人：周兆君,吴成宝,郑孟军,鲍万春申请号：CN201921836870.7
申请日：20191030
公开号：CN211360757U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效高精度钻孔装置，涉及到钻孔技术领域，包括箱体和夹持机构，所述箱体的顶面固定连接有电动推杆，电动推杆的输出端固定连接有保护箱，保护箱的内部固定连接有电机，电机的输出端固定连接有钻头，保护箱的两侧面均固定连接有第一转块，两个第一转块的内部均转动连接有第一转板。

本实用新型通过设置第一转块、第一转板、第二转块、第一滑槽、第一滑块、第一弹簧、第二转板、第二滑槽、第二滑块和第二弹簧，有效的增强了钻头钻孔时的稳定性，从而有效的提升了钻头的钻孔精度，通过设置夹持机构，将具备自动化高和固定效果好的优点，有效的降低了工人的劳动强度，从而增强了金属板材的钻孔效率。

申请人：浙江安创者安防科技有限公司
地址：314000 浙江省嘉兴市海宁市长安镇农发区启潮路127号6号
国籍：CN
代理机构：嘉兴启帆专利代理事务所(普通合伙)
代理人：王大国
更多信息请下载全文后查看。

专利名称：一种高精度电动钻孔工具专利类型：发明专利
发明人：徐伟
申请号：CN202111484372.2
申请日：20211207
公开号：CN114192839A
公开日：
20220318
专利内容由知识产权出版社提供
摘要：本发明涉及一种高精度电动钻孔工具，包括壳体、把手、传动轴、轴承、连接器和钻杆，所述把手设置在壳体的外壁，所述壳体的一侧设有安装孔，所述传动轴穿过安装孔，所述传动轴与安装孔的内壁滑动且密封连接，所述轴承的内圈安装在传动轴上，所述轴承的外圈与壳体连接，所述钻杆位于壳体的外部，所述钻杆通过连接器安装在传动轴的一端，所述壳体内设有动力装置，所述壳体上设有收集机构和辅助机构，所述收集机构包括收集箱、导管、滤网、扇叶、密封组件和两个收集组件，该高精度电动钻孔工具通过收集机构实现了收集钻孔期间产生粉尘的功能，不仅如此，还通过辅助机构提高了钻孔的精确度。

申请人：江苏昇业工具科技有限公司
地址：225000 江苏省扬州市高邮市汤庄镇汉留工业集中区汉留大道28号
国籍：CN
更多信息请下载全文后查看。

小型钻孔机床的主要创新点随着科技的不断进步，小型钻孔机床在工业生产中发挥着越来越重要的作用。

它的主要创新点使得工作更加高效、精确，并且具有更多的功能和灵活性，为生产企业带来了巨大的便利。

本文将从以下几个方面介绍小型钻孔机床的主要创新点。

小型钻孔机床采用了先进的控制系统。

传统的钻孔机床往往需要人工操作，容易受到操作人员技术水平的影响，而小型钻孔机床则采用了先进的数控系统，使得整个钻孔过程实现了自动化。

操作人员只需在控制面板上输入相应的参数，机床就能自动完成钻孔工作。

这不仅提高了生产效率，还减少了人为错误的发生。

小型钻孔机床具有更高的精度。

由于钻孔工作需要高度的精确度，传统的钻孔机床往往存在一定的误差。

而小型钻孔机床通过采用先进的传感器和控制算法，能够实现更高的精度要求。

无论是钻孔深度、孔径大小还是孔位的精确度，都能够满足工业生产的需要。

这使得小型钻孔机床在精密加工领域有着广泛的应用。

第三，小型钻孔机床具有更多的功能和灵活性。

传统的钻孔机床通常只能完成简单的钻孔工作，而小型钻孔机床则可以根据不同的需求，实现多种功能。

例如，它可以根据不同的材料，自动调整钻头的转速和进给速度，以达到最佳的钻孔效果。

此外，小型钻孔机床还可以配备不同的钻头，实现不同形状和尺寸的孔位加工，满足不同的生产需求。

小型钻孔机床在结构设计上也进行了创新。

为了提高机床的稳定性和刚性，小型钻孔机床采用了优化的结构设计和材料选择。

例如，机床床身采用高强度的铸铁材料制作，能够承受较大的切削力和振动，保证了钻孔的稳定性和精度。

同时，小型钻孔机床还采用了先进的降噪技术，减少了钻孔过程中产生的噪音对操作人员的影响。

小型钻孔机床的主要创新点包括先进的控制系统、更高的精度、更多的功能和灵活性以及优化的结构设计。

这些创新点使得小型钻孔机床在工业生产中发挥着越来越重要的作用，为企业提供了更高效、精确和灵活的钻孔解决方案。

随着科技的不断进步，相信小型钻孔机床的创新点还将不断增加，为工业生产带来更多的便利和效益。
