基站防雷系统整治方案

移动基站防雷解决方案1．0雷电入侵途径第一个入侵渠道——由供电线路引入对于处在郊区的移动基站，当其电力线路为架空引入时，雷电入侵电力系统主要有两种方式：1）整个输电线路就象在地面上的一张金属电荷网，是非常好的电荷释放和吸收点，类似于一个巨大的电容器，雷云直接向电力线路放电，即电力线路受到直接雷击。

2）由于电力线路架空，电力线与大地间就近似于一个封闭的矩形，当电力线路上空的雷云间进行放电时，会产生雷电电磁场，可以在电力线路中感应出雷电波，形成破坏力极大的雷电电压波，这种电压波（1.2/50）的幅度可以在几十千伏以上，将沿着雷击点向两端传播，从而入侵用电设备。

第二个入侵渠道——由传输线路引入现在移动基站的传输基本上是采用光缆，光缆的布放基本上以架空为主，这种方式也就造成光缆容易被雷电入侵。

光缆外部有绝缘塑胶包裹，且光缆本身为绝缘导体，故光缆本身不易受到直接雷击，但光缆内部有金属构件，如金属加强芯，因此架空敷设的光缆其内部金属构件容易受到雷电侵袭，入侵方式是雷电电磁场在金属构件中感应出雷电流。

第三个入侵渠道——由铁塔天馈线引入该通信基站带铁塔，塔高约在40~50米，且铁塔在当地为最高建筑，有非常好的接地，其接地电阻小于1欧姆。

一旦在该区域内有雷云，地面上的电荷将通过铁塔与雷云中的电荷发生中和，铁塔将成为云中雷电对地泄放的一个主要通道。

与铁塔相连的一些线路、桥架、设备就成为雷电入侵的对象，比如天馈线、走线架、与地网相连的设备等。

特别是天馈线，它通常沿着铁塔与防雷引下线并行布放，因此在其内部的金属导体上易产生感应雷电流。

由于移动通信同轴馈线的外导体与铁塔是相互连接的，铁塔上的雷电流直接会分流一部分到同轴馈线的外导体上，并沿同轴馈线的外导体和机房内的走线架直接流入到移动设备上，对移动设备造成雷击危害。

第四个入侵渠道——雷电通过接地系统引入目前移动基站都采用联合接地，当入侵基站的雷电流沿着基站的接地系统释放时，如雷电流铁塔引下线通过基站接地系统释放，由于存在接地电阻，造成接地系统的地电位升高，从而使雷电电流通过接地系统反击入侵基站内部设备。

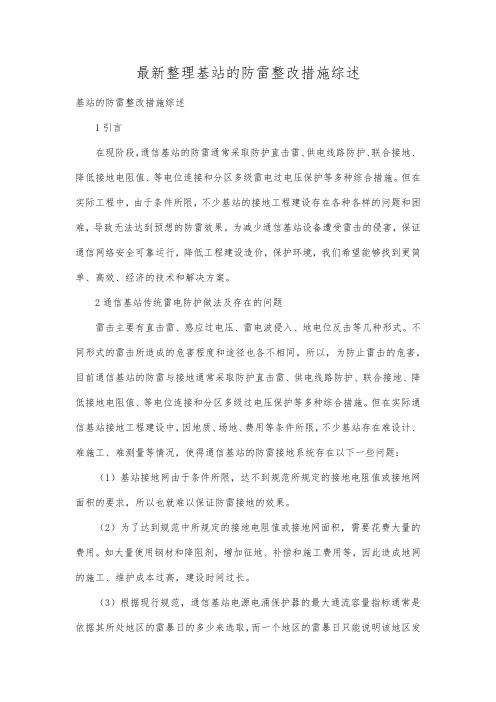

最新整理基站的防雷整改措施综述基站的防雷整改措施综述1引言在现阶段，通信基站的防雷通常采取防护直击雷、供电线路防护、联合接地、降低接地电阻值、等电位连接和分区多级雷电过电压保护等多种综合措施。

但在实际工程中，由于条件所限，不少基站的接地工程建设存在各种各样的问题和困难，导致无法达到预想的防雷效果。

为减少通信基站设备遭受雷击的侵害，保证通信网络安全可靠运行，降低工程建设造价，保护环境，我们希望能够找到更简单、高效、经济的技术和解决方案。

2通信基站传统雷电防护做法及存在的问题雷击主要有直击雷、感应过电压、雷电波侵入、地电位反击等几种形式。

不同形式的雷击所造成的危害程度和途径也各不相同。

所以，为防止雷击的危害，目前通信基站的防雷与接地通常采取防护直击雷、供电线路防护、联合接地、降低接地电阻值、等电位连接和分区多级过电压保护等多种综合措施。

但在实际通信基站接地工程建设中，因地质、场地、费用等条件所限，不少基站存在难设计、难施工、难测量等情况，使得通信基站的防雷接地系统存在以下一些问题：（1）基站接地网由于条件所限，达不到规范所规定的接地电阻值或接地网面积的要求，所以也就难以保证防雷接地的效果。

（2）为了达到规范中所规定的接地电阻值或接地网面积，需要花费大量的费用。

如大量使用钢材和降阻剂，增加征地、补偿和施工费用等，因此造成地网的施工、维护成本过高，建设时间过长。

（3）根据现行规范，通信基站电源电涌保护器的最大通流容量指标通常是依据其所处地区的雷暴日的多少来选取，而一个地区的雷暴日只能说明该地区发生雷电的概率，并不能表示雷电的强弱，因此有些少雷区、中雷区也时常发生由于配置的电涌保护器容量较小，在遭受雷时，没能起到保护基站设备的作用。

（4）由于雷电的不确定性和现有防雷措施的局限性，目前所采取的综合防雷措施只能是有效地降低雷电对通信基站的影响，并不能完全消除雷击的侵害。

对于雷电多发区，通信基站遭受雷击的情况仍然经常发生，不少基站中应该被保护的设备有时出乎意料地遭受到雷击后损坏，特别是山区的基站，遭受雷击致使设备损坏的比例还较大。

一、项目背景随着通信技术的快速发展，通信基站已成为现代社会不可或缺的基础设施。

然而，由于我国地域辽阔，气候条件复杂，通信基站在运行过程中易受到雷击等自然灾害的影响，导致设备损坏、通信中断等问题。

为保障通信基站的安全稳定运行，降低雷击风险，特制定本防雷工程施工方案。

二、施工原则1. 遵循国家标准和行业标准，确保工程质量；2. 以预防为主，综合治理，降低雷击风险；3. 因地制宜，根据基站实际情况选择合适的防雷措施；4. 确保施工安全，遵守施工现场安全管理规定。

三、施工内容1. 避雷针安装（1）选择合适的避雷针类型，如滚球法、保护角法等；（2）根据基站周围环境，确定避雷针安装位置，确保其能够有效保护基站；（3）按照设计要求，安装避雷针，并进行接地处理。

2. 引下线安装（1）选择合适的引下线材料，如镀锌扁钢、圆钢等；（2）根据设计要求，确定引下线安装路径，确保其与避雷针、接地体连接；（3）按照规范要求，进行引下线安装，并进行接地处理。

3. 接地体施工（1）根据基站实际情况，选择合适的接地体材料，如接地棒、接地网等；（2）按照设计要求，确定接地体安装位置，确保其与引下线连接；（3）按照规范要求，进行接地体施工，并进行接地电阻测试。

4. 接地网施工（1）根据基站实际情况，设计接地网布局，确保其能够覆盖基站周边区域；（2）按照设计要求，选择合适的接地网材料，如接地网线、接地网棒等；（3）按照规范要求，进行接地网施工，并进行接地电阻测试。

5. 防雷设备安装（1）根据基站实际情况，选择合适的防雷设备，如浪涌保护器、电源防雷器等；（2）按照设计要求，确定防雷设备安装位置，确保其能够有效保护基站设备；（3）按照规范要求，进行防雷设备安装，并进行功能测试。

四、施工进度安排1. 施工前期准备：1周；2. 避雷针、引下线安装：2周；3. 接地体、接地网施工：3周；4. 防雷设备安装：1周；5. 系统调试及验收：1周。

五、施工质量控制1. 严格按照施工图纸和规范要求进行施工；2. 对施工材料进行严格检验，确保材料质量合格；3. 定期进行施工质量检查，发现问题及时整改；4. 施工完成后，进行系统调试和验收，确保工程质量符合要求。

防雷雷整改方案一、防雷现状分析。

咱们这儿啊，之前防雷措施有点不太给力。

每次一打雷，感觉就像在雷区里裸奔似的。

经过查看呢，发现现有的防雷装置有的地方都生锈了，就像一个老掉牙的士兵，还怎么能好好站岗抵抗雷电这个大坏蛋呢？还有接地系统，那电阻大得就像在故意给雷电设置障碍赛道，不让雷电流顺利通过，这可不行啊。

二、整改目标。

咱得把防雷这块儿整得妥妥当当的，让雷电再想搞破坏的时候，只能灰溜溜地绕道走。

要确保所有的设备、建筑在雷雨天都能安然无恙，就像给它们穿上了一层隐形的防雷铠甲。

三、具体整改措施。

1. 防雷装置更新。

把那些生锈的、破破烂烂的接闪器（比如说避雷针啥的）都给换了。

换成新的、闪亮亮的，就像给建筑换上了新的尖帽子，让它能精神抖擞地迎接雷电的挑战。

对于避雷带，如果有断裂或者松动的地方，那就像给病人接骨头、绑绷带一样，把它修复好并且加固，保证它能把雷电电流稳稳地导走。

2. 接地系统改造。

检查接地极，如果接地极被腐蚀得不成样子了，那就重新安装新的接地极。

让接地极深深地扎根在地下，就像树根一样，为雷电流提供一条畅通无阻的入地通道。

降低接地电阻。

这接地电阻大了可不好，我们就像疏通下水道一样，给它加点降阻剂，或者增加接地极的数量和深度，一定要把接地电阻降到安全标准以内。

3. 设备防雷。

对于那些重要的电子设备，像电脑、服务器之类的，给它们装上防雷插座。

这防雷插座就像一个小保镖，把从电源线路进来的雷电干扰都给挡在外面。

信号线防雷也不能少。

在信号线和设备之间加上信号防雷器，这样雷电想从信号线钻进来捣乱，门儿都没有。

四、整改实施计划。

1. 第一阶段（准备阶段，1 2周）先成立一个防雷整改小分队，成员就从咱这儿技术比较牛的兄弟里挑。

然后去采购那些整改需要的材料和设备，货比三家，既要质量好，又不能太贵，就像买菜一样，得挑新鲜又实惠的。

2. 第二阶段（施工阶段，3 6周）按照整改措施开始干活儿。

先从防雷装置更新开始，像换接闪器的时候，一定要小心安装，就像给孩子戴帽子一样，得戴正了。

中国移动通信基站防雷整治项目防雷击整改方案整改方案（一）变压器部分1、变压器地网整改用40×4的热镀锌扁钢在变压器处增加一个10m×10m的环形地网,并在地网四个角的边上再用扁钢引出10~20m，再埋设华炜品牌HWG-M-I型接地模块。

扩大泄放面积，让变压器的避雷器有效地泻放雷电流。

变压器地网整改后接地电阻值要求比机房电阻小，最好能达到4欧。

具体施工见下图：2、变压器避雷器安装在变压器高压进线端安装一组（3个）HY5WZ-17/45避雷器，把变压器的N线或者外壳接地的；HY5WZ-17/45避雷器最大残压低于45KV，也就是低于变压器的绝缘的，所以它能保护变压器。

HY5WZ-17/45避雷器主要技术参数：1、避雷器额定电压：17KV2、避雷器持续运行电压：3、标称放电电流：≥10KA4、4/10μS冲击电流(kV) ≤65 KA5、雷电冲击电流下残压：≤45KV图片说明：高压侧增加高压避雷器3、当变压器离机房的距离大于300米时应在变压器低压端安装一组（4个）MYN2－1KV/50KA低压高能避雷器。

MYN2－1KV/50KA避雷器主要技术参数：1、标称电压：1000V±10%2、标称放电电流：≥50KA3、漏电流：≤20µA4、能量耐量（2ms）：≥100KJ5、限制电压：≤2500V低压侧增加低压高能阀式避雷器（二）终端杆到机房部分在终端杆或者机房进线配电柜前安装一组MYN2－1KV/50KA 低压高能避雷器，主要作用在于吸收线路的长波过电压的能量，起到第一道闸门的作用。

MYN2－1KV/50KA避雷器主要技术参数：1、标称电压：1000V±10%2、标称放电电流：≥50KA3、漏电流：≤20µA4、能量耐量（2ms）：≥100KJ5、限制电压：≤2500V终端杆增加管式避雷器（三）机房地网部分在机房地网接地电阻达不到10欧以下要求的情况下，首先要改造机房地网，由于高山基站开挖条件有限，无法大面积开挖，具体的做法是在原地网的基础上在四个角处各用40×4的热镀锌扁钢外引10m，各再埋设华炜牌HWG-M-I型接地模块一套。

防雷设施整改工程施工方案一、工程概况为提升建筑物防雷设施的效果，确保建筑物和人员的安全，我们将对建筑物的防雷设施进行整改工程。

本次整改工程包括对建筑物原有的防雷设施进行全面检查和修复，以确保其符合相关标准要求，并进行必要的升级改造。

二、项目背景建筑物的防雷设施对于保护建筑物和人员的安全至关重要。

而长期使用和自然磨损会导致防雷设施的有效性下降，进而影响建筑物的安全性。

因此，对建筑物的防雷设施进行定期检查和维护是十分必要的。

本次整改工程的背景是建筑物防雷设施的使用时间已久，需对防雷设施进行全面检查和修复，以确保其有效性和稳定性。

三、施工前准备工作1. 组织施工方案：施工前需制定详细的施工方案，明确施工内容、工期、人员配备和安全措施等。

2. 采购材料器具：根据施工方案确定需要的材料和器具，提前进行采购，并保证质量符合要求。

3. 安排人员：根据施工方案确定需要的人员配备，并对施工人员进行相关培训，确保他们具备施工所需技能。

4. 确定施工方案：根据建筑物防雷设施的实际情况确定施工方案，并详细测量施工现场，确保施工计划的可行性。

四、施工工作流程1. 施工前期准备（1）验收材料：在施工前对采购的材料进行验收，确保材料的质量符合施工要求。

（2）测量现场：对施工现场进行详细测量，确定施工标线和布置。

（3）设置施工区域：根据施工需要设置施工区域，并进行标识，确保施工区域安全。

2. 防雷设施检修（1）检查防雷设施：对建筑物原有的防雷设施进行全面检查和测试，确定存在的问题和缺陷。

（2）修复和更换设施：根据检查结果，对存在问题的防雷设施进行修复或更换，确保其符合相关标准要求。

（3）设施升级改造：根据实际情况和需要，对一些老化严重或效果不佳的防雷设施进行升级改造，提升其效果。

3. 施工结束工作（1）设施测试：施工结束后对防雷设施进行再次测试，确保其正常使用。

（2）清理施工现场：清理施工现场，保持施工场地的整洁。

（3）施工验收：进行整改工程的验收工作，确保整改工程符合相关标准。

防雷整改工程施工方案一、施工前的准备工作1. 规划和设计：施工前需要对整个防雷工程进行详细的规划和设计，包括防雷设备的布置位置、材料的选用、施工方法等。

同时还需要制定详细的施工方案和工程进度计划，以确保工程能够按时完成。

2. 安全技术交底：施工前需要对施工人员进行安全技术交底，详细介绍施工现场的安全注意事项和应急预案，确保每位施工人员都能够做好安全防护措施。

3. 施工材料准备：根据设计要求和施工计划，提前准备好所需的防雷设备、材料和工具，确保施工过程中能够顺利进行。

4. 现场环境清理：在施工前需要对施工现场进行清理，清除杂物和障碍物，确保施工安全和顺利进行。

5. 施工人员培训：对施工所需的人员进行必要的技术培训，提高他们的技术水平和安全意识。

6. 现场勘察和测量：在施工前需要对现场进行详细的勘察和测量，确定设备的布置位置和施工的具体要求，以确保施工质量。

二、施工过程中的安全管理1. 施工现场的封闭和警示：施工现场需要进行封闭和警示，确保施工现场的安全，避免非施工人员进入。

2. 安全防护措施：施工人员需要做好安全防护措施，包括穿戴安全帽、安全鞋和手套等，确保施工过程中不发生意外。

3. 施工设备的检查和维护：施工设备需要经过严格的检查和维护，确保设备的正常运行，避免因设备故障导致的安全事故。

4. 施工现场的清洁和整理：施工现场需要定期进行清洁和整理，避免杂物和障碍物对施工安全造成影响。

5. 安全检查和监督：定期对施工现场进行安全检查和监督，及时发现并排除安全隐患，确保施工的安全进行。

6. 废弃物的处理：施工过程中产生的废弃物需要及时清理和处理，避免对环境造成污染。

三、施工工艺和技术要求1. 防雷设备的安装和调试：按照设计要求和施工方案进行防雷设备的安装和调试，确保设备的正常运行。

2. 电缆敷设：电缆的敷设需要根据设计要求进行，确保电缆的质量和敷设的合理性。

3. 接地装置的设置：接地装置需要按照设计要求进行设置，确保接地装置的质量和效果。

随着国家对5G产业的不断推进，5G建设正在不断展开。

因为电源防雷是属于系统工程，必须整体考虑。

一般包括以下4个方面：交流动力电缆的防雷、基站地网与站内设备的地线连接、站内组合电源系统防雷，电源线及电源端口防雷等。

只有在这4个方面进行综合防护，才能达到理想的防雷效果。

本文从5G基站电源防雷的4个方面进行探讨，提供一个完整的5G移动基站电源防雷解决方案。

移动基站电源防雷方案交流动力电缆的防雷1.进站的交流动力电缆的防护，对有条件的基站，变压器的高压侧电缆和低压侧电缆均应埋地安装。

根据邮标《YD 5098-2005通信局（站）防雷与接地工程设计规范》（以下简称‘邮标’）要求“使用专用变压器时高压电力电缆的埋设长度不宜小于200m，低压电缆进机房时，其埋地长度不宜小于15m（当高压电力电缆已采取埋地敷设时，低压侧电缆一般不做此要求），低压埋地电缆，应采用有金属铠装层的电力电缆或穿钢管埋地引入机房，电缆金属铠装层应该在两端就近与变压器地网和机房地网连通”。

但对于高压侧电缆，埋地安装投资及施工难度比较大，一般的基站都难以做到，根据以上同样标准要求，此时应沿架空线架设避雷线，并在变压器高压侧加装高压防雷器。

2.在交流低压电力电缆进入机房的入口处安装B级防雷箱。

特别注意B级防雷箱在安装时应采用“凯文”接线方式，以降低引线上的残压，充分发挥B级防雷箱的作用。

对于交流低压电力电缆埋地进入的基站，由于交流低压电力电缆埋地后对雷击电流的衰减作用非常明显，B级防雷箱采用8/20μs波形的普通压敏电阻式防雷模块即可，但对于非埋地进入的低压电力电缆，其雷击电流可能会比较大，应推荐使用10/350μS波形的高通流容量的主动点火型间隙式防雷模块。

2N基站地网与站内设备的底线连接基站地网应按照’邮标’的第七章《小型无线基站的防雷与接地》进行地网设计，接地电阻也应满足小于10Ω的标准。

良好的地网设计和较低的接地电阻，对基站的防雷起着重要的作用，但这是远远不足够的。

移动通信基站防雷电的防护方案
随着移动通信技术的不断发展，移动通信基站的防雷电工作变得越来越重要。

由于雷电的威力巨大，一旦基站受到雷击可能会导致严重的设备损坏和通信中断，给用户带来极大的不便和经济损失。

因此，为了确保通信网络的稳定运行，必须采取有效的防雷电措施。

针对基站防雷电的需求，我们提出以下防护方案：
1. 安装避雷针
避雷针是基站防雷电的最基本手段，通过将避雷针安装在基站的高处，将雷电引向地面，避免直接击中基站设备。

在安装避雷针时，要注意与设备的距离，保证避雷针的有效性。

2. 接地保护
基站设备需要接地保护，以避免因雷电冲击而产生高电压，导致设备损坏。

在接地保护方面，需要采用符合标准的接地网，将设备接地。

3. 安装防雷器
防雷器是一种能够在雷电影响下自动切断电路的保护设备。

它的作用是在雷电来袭时，将电路与设备隔离，防止高电压对设备产生损害。

在基站中，需要安装符合标准的防雷器，以确保其正常工作。

4. 安装UPS
UPS是不间断电源的缩写，通过将UPS安装在基站中，可以避免因电力系统故障而导致的停电，保证设备的稳定运行。

5. 定期检查维护
无论采取什么样的防雷电措施，都需要定期检查维护。

定期检查可以发现设备的潜在问题，及时进行处理，避免设备受损。

综上所述，移动通信基站的防雷电工作是非常重要的。

采取有效的防护措施，可以保障设备的安全运行，确保通信网络的正常运转。

我们需要针对不同的设备进行综合考虑，制定出符合实际情况的防护方案。
