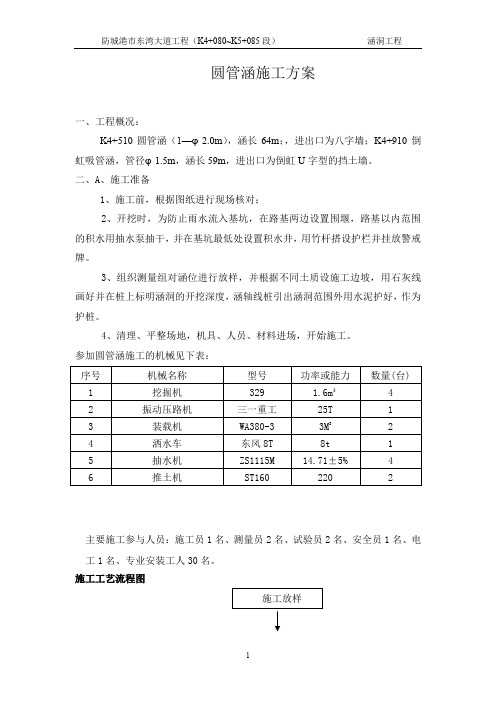

圆管涵施工方案一、工程概况：K4+510圆管涵（1—φ2.0m），涵长64m；，进出口为八字墙；K4+910倒虹吸管涵，管径φ1.5m，涵长59m，进出口为倒虹U字型的挡土墙。
二、A、施工准备1、施工前，根据图纸进行现场核对；2、开挖时，为防止雨水流入基坑，在路基两边设置围堰，路基以内范围的积水用抽水泵抽干，并在基坑最低处设置积水井，用竹杆搭设护栏并挂放警戒牌。
3、组织测量组对涵位进行放样，并根据不同土质设施工边坡，用石灰线画好并在桩上标明涵洞的开挖深度，涵轴线桩引出涵洞范围外用水泥护好，作为护桩。
4、清理、平整场地，机具、人员、材料进场，开始施工。
参加圆管涵施工的机械见下表：主要施工参与人员：施工员1名、测量员2名、试验员2名、安全员1名、电工1名、专业安装工人30名。
施工工艺流程图B、基坑开挖1、基础开挖之前，对基坑平面位置进行准确放样，复核设计涵址、涵长、流水面、高程是否与现场相符，对实际与设计不符的涵洞进行变更，经监理工程师审核，经设计单位同意后方可进行开工。
2、经现场放样复测设计与实际相符的涵洞，做好施工放样护桩，报请监理工程师复测合格后方可开工。
3、深基坑开挖采用台阶开挖，先开挖至高程为+0.6米为一级台阶，台阶宽为3米，再按1：1.5的放坡挖至基坑底高程，分段进行施工，每段15米，完成一段回填后再进行下一段施工。
其中进行边坡打松木桩进行边坡防护，松木桩长为6m，尾径为12cm，间距为20cm双排梅花桩并进行支板。
详见下面示意图：开挖断面图平面示意图4、基坑开挖达设计标高，清除基底松软土碴，经自检其平面尺寸、底面高程合格后，报请监理工程师复查合格方可转入下道工序。
C、基础模板安装及支撑基础模板采用木模拼装，基础一侧视土质及开挖情况可利用土模，土模力求做到整齐，并用M10砂浆抹面。
管基与管座砼的浇注1、涵洞基础与管座所用砼采用商品砼，吊车吊放入模或搭设滑槽灌注混凝土，并根据砼灌注高度设溜槽与串筒，防止混凝土离析。
