机组凝汽器真空系统及钛管灌水查漏运行技术措施

真空系统灌水查漏措施目的：为了更好地实施真空泵及其系统的现场试运，保证真空系统参数正常，达到《火电工程调整试运质量检验及评定标准》所规定的要求，为整套启动顺利进行打下较好基础。

应具备的条件1.真空系统的所有设备均已安装结束，并经验收签证；2.系统内的手动、气控阀门动作试验结束，活动灵活，无卡涩，各限位开关位置正确，指示无误；真空泵的水管及冷却水系统已冲洗合格；3.有关热工、电气回路的调试工作均已结束4.所有仪表安装齐全，并经检验合格；5.设备周围的杂物已清净，沟道加盖板,照明充足；6.阀门用的压缩空气可投入使用；7.灌水时，轴加风机入口门关闭且凝泵不启，将与真空系统有关的门打开，包括疏水至扩容器的疏水门；8.各抽气、高排管道、低压旁路管道等加装临时支吊架，以防进水后超重引起管道变形；9.小机排汽安全膜更换为临时铝板或去除其“刀架”以防进水后引起安全膜破裂；10.小机排汽管加装临时支架，待灌水结束后拆除；11.凝结器水侧放空，将人孔打开（视钢管检漏情况是否执行）；12.凝结器汽侧加装临时水位计至12米。

灌水原则：低于12米的系统及容器均参与真空系统灌水查漏。

加热器汽侧灌水用经常疏水门倒入，各抽汽管的灌水通过各抽汽管道疏水门倒入。

所有疏水一、二次门保持开启。

所有系统及容器充满水后，将凝结器汽侧水位补至低压缸汽封凹窝处后，保持此水位静置24小时进行观察，记录水位下降趋势及系统渗漏点。

应加入的系统：1.#5低加进汽部管道及其疏水管（门）；五抽管道及其疏水管（门）；2.#6低加汽侧及其疏水管（门）；六抽管道及其疏水管（门）；3.#7、8低加汽侧及其疏水管（门）；七、八抽管道及其疏水管（门）；4.轴加汽侧及其疏水管（门）；汽封回汽管、门杆回汽管，管道及其疏水管（门）；5.汽封进汽管及其疏水管（门）；6.轴加水封筒管系；7.#1、2汽泵密封水回水水封筒管系；8.#5、6、7、8加热器危急疏水管道及疏水门；9.#6、7、8加热器运行排空气门；10.#3高加汽侧及其疏水管（门）；三抽管道及其疏水管（门）；11.四抽管道及其疏水管（门）；12.一抽管道及其疏水管（门）；13.高排逆止门管道及其疏水管（门）；14.小机各疏水管及（门）；15.除氧器放水管道；16.杂项疏水至疏扩各疏水一次门及旁路门后管系；17.#1、2小机排汽蝶阀门前疏水管及门；18.真空泵入口管道（至真空泵入口气控蝶阀处）关闭真空破坏门，开启凝结器东西侧抽空气门；19.汽轮机本体疏水管道及疏水一次门后；20.疏扩减温水、低旁减温水、三级减温水、低负荷喷水等一次门及旁路门后管道及阀门；21.凝泵抽空气管及入口管。

凝汽器灌水查漏方案(总5页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March凝汽器灌水查漏方案1目的 :为使#1机组真空系统灌水试验有组织、有计划、有秩序地进行，保证灌水试验工作安全、可靠、顺利地完成，特制订本方案。

2依据:《凝汽器与真空系统运行维护导则》2005年版《集控运行规程》上海动力设备有限公司《凝汽器说明书》3设备系统简介:本凝汽器为单壳体、对分双流程、表面式、带鼓泡除氧装置，安装时呈横向布置。

由接颈、壳体、鼓泡除氧热井、水室、排汽接管等构成，整台凝汽器座落在12只支墩上（壳体6只，热井6只），并通过排汽接管（带不锈钢膨胀节）与低压缸排汽口连接。

接颈由钢板焊成，其内部采用钢管交错支撑，以承受内外压差，保证接颈的整体强度和刚度，接颈内布置组合式7、8号低压加热器，在接颈上方内侧设置了水幕喷淋保护装置，给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。

汽轮机的6、7、8段抽汽管道及轴封回汽、送汽管道从喉部顶部引入，6段抽汽管道分别通过喉部两侧壳壁引出，7、8段抽汽管接入布置在喉部内的组合式低压加热器。

壳体采用焊接钢结构，并用钢管作加强件，内有管板、冷却管束、中间隔板和支撑杆等加强件。

管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。

机组的各处疏水包括高低压加热器危急放水排入凝汽器两侧的疏水扩容器。

凝汽器的自重和水重都由基础承受，不作用在低压外缸上。

凝汽器热井正常运行时水容积约60吨，灌水查漏过程中，水位上升至米，水量约为700吨，水位升至米下方喉部位置，水量约为1200吨。

（是否需要加临时支撑）4灌水范围:凝汽器汽侧，相关系统的管道、阀门、法兰。

本次灌水至汽机房米下方喉部处，主要检查钛管泄漏情况及真空系统严密性情况。

5组织分工:5.1当值值长负责现场组织指挥，对系统检查负责。

安全技术/机械安全
凝汽器灌水查漏运行需做的安全措
施
1．灌水过程中运行人员加强对凝汽器水位监视，防止跑水。

2．凝汽器灌水时严禁将水灌入轴封及主再热蒸汽系统，关闭系统各疏水电动门。

3．关闭凝汽器底部放水门。

4．关闭电泵密封水回凝汽器及回地沟手动门。

5．关闭各真空泵入口手动门。

6. 关闭凝汽器真空破坏门。

7．关闭各低加汽侧放水手动门。

8．轴封风机入口挡板关闭，一般情况下汽机本体班应断开轴封风机入口或出口处法兰。

9．汽轮机快冷装置与主机可靠隔离。

10．关闭主汽供汽封母管手动门及各电动门。

11.停止灌水后关闭凝汽器补水调整门及前后手动门、旁路手动门。

12.联系热工将以上各电动门停电。

凝汽器灌水查漏完毕后运行应做工作：
1．接检修通知凝汽器灌水查漏完毕后，应按照检修要求及时进行凝汽器后放水。

2.放水时控制好放水速度，及时启动排污泵，防止泵坑水位过高。

3.凝汽器放水至正常水位后，及时开启主再热系统疏水。

4.凝汽器放水至正常水位后，注意打开各真空泵泵体及分离器放水门，同时联系热工做条件开启各真空泵抽气蝶阀，控制真空泵抽空气入口手动门，控制放水速度，就地观察真空泵分离器水位，直至将抽气管路存水放尽。

5.联系热工将所停电电动门送电。

专业的论文在线写作平台
凝汽器灌水查漏运行需做的安全措施
(1)降低塔高。

自升式塔机架得很高，首先是拆除标准节降低塔高。

①吊臂转到正前方，回转制动。

小车往外开，平衡后倾力矩，使顶升部分的重心大致与顶升油缸轴线重合，必要时还要吊点附加重量。

②拆掉最上面的标准节的上下连接螺栓，将引进滚轮架套在其四根主弦下端，滚轮对准引进横梁；起动泵站，使顶升油缸活塞杆伸出，将扁担梁准确嵌入下一个顶升支板槽内；再顶起塔机上部，带动引进横梁升高，将引进滚轮嵌在引进横梁上，再略提起，使最上面的标准节与下面的标准节完全脱离，这时将标准节拉出来。

③使油缸回缩，同时用绳牵引活动爬爪的尾部立起来，躲开最上面一个顶升支板，继续下降，使活动爬爪搭在下一个顶升支板的顶面。

④油缸再略回缩，将扁担梁从顶升支板槽内抽出；然后油缸再伸出，使扁担梁搭到下一个顶升支板槽内。

油缸略伸出，顶起塔机上部，使活动爬爪翻转，躲开刚搭接的支耳板。

油缸回缩，塔机上部继续下降，直到回转下支座接触下一个标准节顶部。

⑤用连接螺栓将回转下支座与顶部标准节连接起来，此。

3#机凝结器真空系统灌水查漏试验方案一、目的为了确保3#汽轮发电机组真空系统严密，提高机组效率，在本次大修中特进行凝结器真空系统灌水查漏试验。

二、灌水查漏时间汽轮机上缸揭缸、转子起吊、下缸隔板取出后进行。

三、灌水查漏前条件1、凝结器真空系统各管道、阀门完好，各管道与设备连接完好；2、凝结器甲乙侧抽空气门关闭；3、1#、2#凝结水泵出口门关闭，进口门、空气门开启，进口压力表更换为2.5MPa压力表；凝结水再循环门关闭；4、凝结器热水井放水门关闭；5、低加排气至凝结器空气门开启、疏水至凝结器门及旁路门开启、放水至地沟门关闭；6、高压疏水膨胀箱排气至凝结器空气门开启、疏水至凝结器门开启；7、低压疏水膨胀箱排气至凝结器空气门开启、疏水至凝结器门开启；8、均压箱至凝结器排汽门关闭；9、滑参数启动排汽至凝结器门关闭；10、软化水补水一次门关闭、二次门开启；11、低加进汽门开启。

四、灌水查漏试验步骤及注意事项1、凝结器筒体四角各用20T千斤顶顶起相同高度，以保证凝结器灌满水后四角弹簧支撑不受力即可；2、开启软化水补水一次门、凝结器补水；3、在补水过程中密切监视凝结器筒体四角千斤顶不得有位移和变形；4、在补水过程中认真检查各管道、阀门、设备有无泄漏情况；5、补水至Ⅳ段抽汽口位置，停止补水，关闭补水一次门；6、检查凝结器甲乙侧抽空气管道、阀门泄漏情况；7、检查凝结水泵进口管、泵体抽空气管及凝结水再循环管道泄漏情况；8、检查Ⅳ段抽汽管、抽汽管疏水至低压膨胀箱管道、低加本体、低加排气管、低加疏水管及各阀门泄漏情况；9、检查高、低压疏水膨胀箱排气管、疏水管及各阀门泄漏情况；10、检查均压箱至凝结器排汽管道、阀门泄漏情况；11、检查滑参数启动排汽至凝结器管道、阀门泄漏情况；12、检查凝结器筒体、凝结器与后汽缸喉部连接法兰、中汽缸与后汽缸连接法兰泄漏情况；13、认真做好各泄漏点记录、放水后由热电实业负责消除；14、凝结器放水后、取出四角千斤顶。

凝汽器真空灌水查漏措施编写：初审：审核：批准：凝汽器真空灌水查漏措施为了改善机组真空，特在#2机中修期间对#2机真空系统进行查漏，从而消除真空漏点，提高汽机效率。

一、灌水查漏范围1、凝汽器汽侧及管道阀门、法兰2、真空系统及管道阀门、法兰3、本体疏水扩容器及管道阀门、法兰4、低加疏水系统及管道阀门、法兰5、低压抽气管道阀门、法兰6、低压旁路系统及管道阀门、法兰二、真空灌水查漏注意事项1、高中压缸内壁温度大于100℃时，将严禁进冷水2、注意检查气缸温度变化,防止气缸进水造成上下缸温差大的现象发生3、注意监视凝汽器水位上升情况,加强对注水系统及隔离系统检查,注意是否存在阀门漏泄,防止隔离系统进水4、出现大量漏水时应及时停止灌水,待漏点消除后再继续灌水5、查漏工作结凝汽器汽侧放水时应注意控制排污水位6、凝汽器灌水查漏工作结束后系统应充分疏水三、操作步骤1、盘车停运并切电2、循环泵停运,切电；关闭凝汽器进出口门并切电；3、开启凝汽器水侧前、后水室排空门,后水室放水门4、开启凝汽器进水门后、出水门前放水门，注意胶球泵坑水位5、凝汽器底部加装临时支撑,灌水相关管道支吊加固、加强6、凝汽器水侧放尽水后打开凝汽器水侧人孔门7、凝结泵切电;关闭凝结泵入口门,空气门8、关闭凝结水再循环调整门、手动门、旁路门9、关闭凝汽器汽侧放水门一、二次门10、凝汽器加装高位灌水临时水位计11、关闭轴加风机进口门、旁路门;关闭轴加汽侧放水门、排空门;关闭轴封回汽总门、高中压轴封回汽门、低压轴封回汽门12、关闭#7、#6、#5、#4各低加汽侧放水门、水侧排空门13、开启#7、#6、#5、#4各低加汽液两相流进、出口门14、低加疏水泵切电；出、入口门关闭15、关闭#2机一、二、三、四、五段各抽气逆止门、电动门16、检查关闭#2机一、二、三、四、五段各抽气管道所有疏水门17、检查关闭所有进入高、低压疏水扩容器的疏水气动门、手动门18、检查关闭高、低压疏水扩容器减温水调整门及前、后手动门、旁路门开启主汽管道疏水排大气门19、关闭倒暖电动门、调整门；通风阀(VV)；事故排放阀(BDV)20、关闭低旁减温水门、轴封减温水门、低喷减温水门、三级减温水门21、关闭轴封系统调整门、旁路门、手动门22、水位灌至低压轴封洼窝下100MM处,维持水位8小时检查漏点并做标记。

凝汽器灌水查漏方案1 目的 :为使#1 机组真空系统灌水试验有组织、有计划、有秩序地进行，保证灌水试验工作安全、可靠、顺利地完成，特制订本方案。

2 依据 :《凝汽器与真空系统运行维护导则》 2005 年版 2.2 《集控运行规程》上海动力设备有限公司《凝汽器说明书》 2007.08 3 设备系统简介 : 本凝汽器为单壳体、对分双流程、表面式、带鼓泡除氧装置，安装时呈横向布置。

由接颈、壳体、鼓泡除氧热井、水室、排汽接管等构成，整台凝汽器座落在 12 只支墩上（壳体 6 只，热井 6 只），并通过排汽接管（带不锈钢膨胀节）与低压缸排汽口连接。

接颈由钢板焊成，其内部采用钢管交错支撑，以承受内外压差，保证接颈的整体强度和刚度，接颈内布置组合式 7、 8 号低压加热器，在接颈上方内侧设置了水幕喷淋保护装置，给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。

汽轮机的6、7、 8 段抽汽管道及轴封回汽、送汽管道从喉部顶部引入， 6 段抽汽管道分别通过喉部两侧壳壁引出， 7、8 段抽汽管接入布置在喉部内的组合式低压加热器。

壳体采用焊接钢结构，并用钢管作加强件，内有管板、冷却管束、中间隔板和支撑杆等加强件。

管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。

机组的各处疏水包括高低压加热器危急放水排入凝汽器两侧的疏水扩容器。

凝汽器的自重和水重都由基础承受，不作用在低压外缸上。

凝汽器热井正常运行时水容积约 60 吨，灌水查漏过程中，水位上升至 6.3 米，水量约为 700 吨，水位升至 12.6 米下方喉部位置，水量约为 1200 吨。

（是否需要加临时支撑）4 灌水范围 :4.1 凝汽器汽侧，相关系统的管道、阀门、法兰。

4.2 本次灌水至汽机房 12.6 米下方喉部处，主要检查钛管泄漏情况及真空系统严密性情况。

5 组织分工 :5.1 当值值长负责现场组织指挥，对系统检查负责。

5.2 专工负责技术指导，负责检查安全措施的落实。

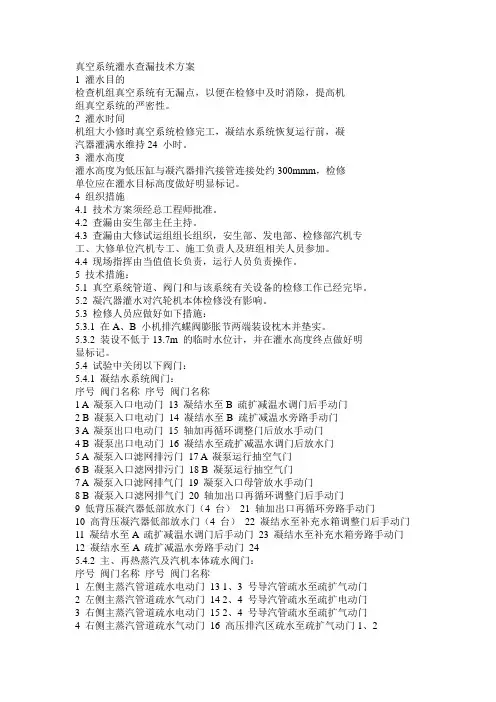

真空系统灌水查漏技术方案1 灌水目的检查机组真空系统有无漏点，以便在检修中及时消除，提高机组真空系统的严密性。

2 灌水时间机组大小修时真空系统检修完工，凝结水系统恢复运行前，凝汽器灌满水维持24 小时。

3 灌水高度灌水高度为低压缸与凝汽器排汽接管连接处约300mmm，检修单位应在灌水目标高度做好明显标记。

4 组织措施4.1 技术方案须经总工程师批准。

4.2 查漏由安生部主任主持。

4.3 查漏由大修试运组组长组织，安生部、发电部、检修部汽机专工、大修单位汽机专工、施工负责人及班组相关人员参加。

4.4 现场指挥由当值值长负责，运行人员负责操作。

5 技术措施：5.1 真空系统管道、阀门和与该系统有关设备的检修工作已经完毕。

5.2 凝汽器灌水对汽轮机本体检修没有影响。

5.3 检修人员应做好如下措施：5.3.1 在A、B 小机排汽蝶阀膨胀节两端装设枕木并垫实。

5.3.2 装设不低于13.7m 的临时水位计，并在灌水高度终点做好明显标记。

5.4 试验中关闭以下阀门：5.4.1 凝结水系统阀门：序号阀门名称序号阀门名称1 A 凝泵入口电动门13 凝结水至B 疏扩减温水调门后手动门2 B 凝泵入口电动门14 凝结水至B 疏扩减温水旁路手动门3 A 凝泵出口电动门15 轴加再循环调整门后放水手动门4 B 凝泵出口电动门16 凝结水至疏扩减温水调门后放水门5 A 凝泵入口滤网排污门17 A 凝泵运行抽空气门6 B 凝泵入口滤网排污门18 B 凝泵运行抽空气门7 A 凝泵入口滤网排气门19 凝泵入口母管放水手动门8 B 凝泵入口滤网排气门20 轴加出口再循环调整门后手动门9 低背压凝汽器低部放水门（4 台）21 轴加出口再循环旁路手动门10 高背压凝汽器低部放水门（4 台）22 凝结水至补充水箱调整门后手动门11 凝结水至A 疏扩减温水调门后手动门23 凝结水至补充水箱旁路手动门12 凝结水至A 疏扩减温水旁路手动门245.4.2 主、再热蒸汽及汽机本体疏水阀门：序号阀门名称序号阀门名称1 左侧主蒸汽管道疏水电动门13 1、3 号导汽管疏水至疏扩气动门2 左侧主蒸汽管道疏水气动门14 2、4 号导汽管疏水至疏扩电动门3 右侧主蒸汽管道疏水电动门15 2、4 号导汽管疏水至疏扩气动门4 右侧主蒸汽管道疏水气动门16 高压排汽区疏水至疏扩气动门1、25 高排通风阀17 高压外缸疏水至疏扩气动门1、26 高排逆止门前疏水电动门18 高压内缸疏水至疏扩气动门1、27 高排逆止门前疏水气动门19 左侧平衡管疏水至疏扩气动门1、28 高排逆止门后疏水电动门20 1、3 号中导汽管疏水至疏扩电动门9 高排逆止门后疏水气动门21 1、3 号中导汽管疏水至疏扩气动门10 热再管道疏水电动门22 2、4 号中导汽管疏水至疏扩电动门11 热再管道疏水气动门23 2、4 号中导汽管疏水至疏扩气动门12 1、3 号导汽管疏水至疏扩电动门245.4.3 主、小机轴封系统疏水阀门：序号阀门名称序号阀门名称1 轴加放水至地沟手动门12 A 小机高压缸疏水手动门2 轴加“U”型疏水管注水手动门13 A 小机高压缸疏水气动门3 轴封母管各疏水至凝汽器手动1、2 次门14 B 小机高压缸疏水手动门4 轴封母管溢流至凝汽器调手动总门15 B 小机高压缸疏水气动门5 轴封母管各疏水至凝汽器旁路门16 A 小机平衡管疏水手动门6 B 小机轴封母管疏水手动门17 A 小机平衡管疏水气动门7 B 小机轴封母管疏水气动门18 B 小机平衡管疏水手动门8 A 小机低压缸疏水手动门19 B 小机平衡管疏水气动门9 A 小机低压缸疏水气动门20 A 小机轴封母管疏水手动门10 B 小机低压缸疏水手动门21 A 小机轴封母管疏水气动门11 B 小机低压缸疏水气动门22 A、B 小机各进汽管疏水至凝汽器电动门注：因轴封系统本次A 修优化项目较多，请运行人员在布置隔离措施时本着“与凝汽器相连的疏水门均应关闭”的原则，结合优化后的系统布置安措。

＃1机组凝汽器灌水查漏措施本次查漏灌水至凝汽器喉部，为配合此次工作检查以下系统、阀门状态循环水系统停运并停电，检查循环水已放水完。

轴封系统停运并关闭低辅、冷再、主蒸汽至调节站手动门，关闭轴封系统疏水门。

真空系统停运并停电。

凝汽器支架已安放好。

凝结水系统停运并停电。

临时水位计安装好。

化学除盐水充足。

轴加系统完好。

汽机本体疏水阀门完好。

凝汽器真空破坏门完好。

凝汽器排污坑排污泵正常备用且另加装一台潜水泵。

七、运行技术措施本次查漏灌水至凝汽器喉部，为配合此次工作做好以下运行措施：1.检查汽机房12米层下的疏水阀门和A、B小机排汽蝶阀检修工作已结束，工作票已押回。

（责任人：高宇）2.凝汽器漏水查漏前八小时，通知化学备足充足的除盐水。

（责任人：朱庆胜）3.辅汽停用，为防止由于阀门不严，造成水进入高辅联箱，高辅联箱在上水前要保持冷态（打水压时，不要投高辅）。

（责任人：当值机组长）4.轴封系统停运并关闭低辅、冷再、主蒸汽至调节站手动门，关闭轴封系统疏水门。

（责任人：当值机组长）5.隔离主、再热蒸汽管道、冷再管道以及轴封回汽管道，防止进水，造成管道支吊架受损。

（责任人：当值机组长）6.真空系统停运并停电。

（责任人：当值机组长）7.凝汽器支架已安放好。

（责任人：高宇杨志刚复查）8.凝结水系统停运并停电。

（责任人：当值机组长）9.检查临时水位计安装好，并固定牢固，有明显最高水位标记。

指定专人监视凝汽器水位。

（责任人：高宇杨志刚复查）10.轴加系统完好。

（责任人：当值机组长）11.汽机本体疏水阀门完好。

（责任人：当值机组长）12.凝汽器真空破坏门完好。

（责任人：当值机组长）13.凝汽器汽侧人孔门关闭。

（责任人：高宇杨志刚复查）14.凝汽器排污坑排污泵正常备用且另加装一台潜水泵。

（责任人：高宇）15.检查以下阀门状态15.1、检查下列阀门在关闭状态：（2）、检查下列阀门在开启状态：八、灌水查漏步骤1．检修施工前期准备1.1点检及检修人员熟悉本方案、检修作业指导书、施工图纸及有关检修工艺标准、质量标准。

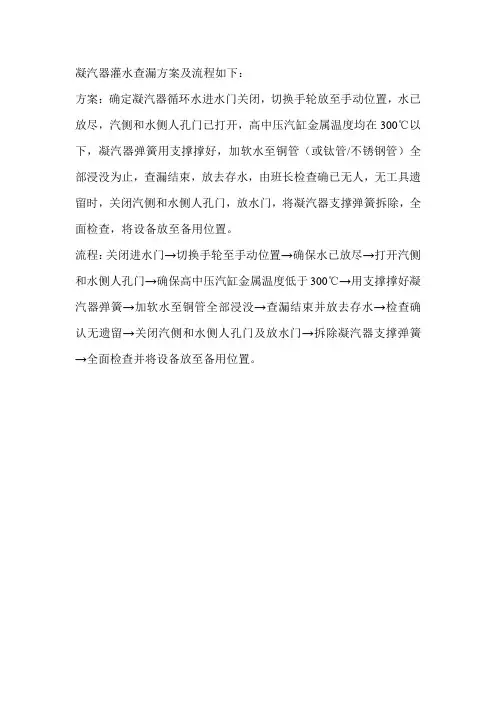

凝汽器灌水查漏方案及流程如下：
方案：确定凝汽器循环水进水门关闭，切换手轮放至手动位置，水已放尽，汽侧和水侧人孔门已打开，高中压汽缸金属温度均在300℃以下，凝汽器弹簧用支撑撑好，加软水至铜管（或钛管/不锈钢管）全部浸没为止，查漏结束，放去存水，由班长检查确已无人，无工具遗留时，关闭汽侧和水侧人孔门，放水门，将凝汽器支撑弹簧拆除，全面检查，将设备放至备用位置。

流程：关闭进水门→切换手轮至手动位置→确保水已放尽→打开汽侧和水侧人孔门→确保高中压汽缸金属温度低于300℃→用支撑撑好凝汽器弹簧→加软水至铜管全部浸没→查漏结束并放去存水→检查确认无遗留→关闭汽侧和水侧人孔门及放水门→拆除凝汽器支撑弹簧→全面检查并将设备放至备用位置。

#2机凝汽器及其真空系统灌水查漏技术方案批准：李明成审定：杨中奎审核：岳向力、张赞编写：张凯设备管理部2011年03月01日一、目的：1、检查凝汽器酸洗后钛管及其管板是否漏点，保证机组运行时凝结水水质合格。

2、消除真空系统漏点，提高凝汽器真空，降低发电煤耗。

二、组织措施：1、汽机点检（1）、负责凝汽器灌水查漏方案的编制。

；（2）、负责漏点的记录、统计并与项目部负责人确定消除方案。

（3）、负责为项目部人员提供凝汽器临时支撑的材料和消除漏点所需的材料。

（4）、发生异常情况时出检修隔方案。

2、汽机运行专工（1）、负责凝汽器灌水查漏方案的审核。

( 2)、发生异常情况时协助汽机点检出隔离方案。

3、化学运行：上水前4小时备足除盐水(不小于800t)。

4、项目部汽机：（1）、负责组织人员制作凝汽器临时支撑。

（2）、组织人员协助运行人员检查漏点。

（3）、组织人员进行漏点的消除工作。

（4、）负责制作凝汽器临时水位计。

（5）、发生异常情况时组织人员按方案处理。

5、发电部运行人员（1）、负责系统的隔离。

（2）、确定凝汽器及真空系统无影响凝汽器汽侧的工作业。

（3）、负责检查确定漏点。

（4）、负责凝汽器补水至凝汽器，并观察临时水位计至凝汽器喉部。

( 5)、负责发生异常情况时系统的隔离。

6、设备部热工检查、消除所属设备的漏点。

三、安全措施1、凝汽器灌水前做刚性良好的临时支撑。

2、高空作业戴安全带。

3、灌水期间凝汽器循环水侧严禁充水。

4、现场应有充分的照明。

5、现场准备好遮盖的塑料布、以防漏水淋湿电气、热工设备。

6、凝汽器内工作使用手电或12V以下行灯。

7、-4米2A、2B排污泵试运良好。

8、运行人员设专人观察临时水位计。

9、检修检查凝汽器汽侧人孔门都已关闭，且凝汽器汽侧无人工作。

10、有异常情况立即停止上水。

四、技术措施1、检修、点检确认临时支撑做好。

2、检修、点检运行确定临时水位计做好。

3、运行确认有足够除盐水。

4、运行确认已无影响凝汽器的工作、检查所要求的阀门应在开启或关闭状态。

凝汽器灌水查漏运行需做的安全措施随着工业制造业快速发展，工厂对于能源和水的需求也日益增长。

凝汽器（Condenser）作为工业制造过程中的重要设备之一，扮演了至关重要的角色。

但是在凝汽器的运行过程中，由于灌水查漏的操作不当，会带来极大的安全隐患，因此，为保障工厂和工人的安全，必须采取一系列的安全措施。

凝汽器介绍与运行原理凝汽器是一种重要的蒸汽排放设备，用于在工厂和反应器之间排放蒸汽。

其主要工作原理是将高压蒸汽传输到凝汽器中，通过与管内的冷却水接触，将蒸汽冷凝成为水，再将水排出。

随着反应器中蒸汽的不断排放，条件逐渐发生了变化，当取决于所处的环境而定。

凝汽器灌水查漏操作的意义凝汽器灌水查漏，是指在使用凝汽器的过程中，对其进行水灌注和检查漏水的操作。

这个过程对于保证凝汽器正常运行具有非常重要的意义。

因为蒸汽在凝汽器内部形成腐蚀、水垢等，会导致凝汽器的运行效率下降，从而影响工厂的生产效率和设备的使用寿命。

此外，如果凝汽器内部出现泄漏，也会给生产过程和工人的安全造成威胁，因此进行灌水查漏操作是非常重要的。

凝汽器灌水查漏运行需做的安全措施1.在进行凝汽器灌水查漏操作时，必须进行全面而透彻的准备。

应对凝汽器进行彻底的清洗，以确保干净和无残留物，否则其污垢和腐蚀物会影响操作效果。

彻底清除凝汽器上的垃圾，以避免水箱和水管被堵塞。

2.只有获得严格授权的操作员才可以操作灌水查漏操作，并严格遵守公司操作程序，确保操作的正确性和安全性。

同时，严格监督和执行操作要求，并遵守安全规定。

3.检查充水管开关和消防设备等安全情况，以确保在操作过程中有足够的安全保障。

确保充水压力不超过所允许的安全压力值，以避免出现过高的水压危险。

4.在操作过程中应该遵守防护措施，工人要穿戴好相应的防护装备，如工作服、安全鞋、安全帽，以及防护手套和面罩等。

因为凝汽器内部温度高，加上操作过程中存在高温高压水流，这可能会导致烫伤和其它人身伤害。

5.在凝汽器灌水查漏之前，应检查灌水系统和凝汽器之间的管道是否完好，以及该管道中是否有足够的流量和压力，以确保操作效果和安全。

2#机主机真空系统及凝汽器灌水查漏运行技术措施一. 灌水查漏目的:1.检查与凝汽器真空系统连接的管道、阀门（各管道一次门与凝汽器连接管是否有泄漏现象),保证真空系统严密性.2.检查凝汽器钛管及其管板是否漏点，保证机组运行时凝结水水质合格；二. 本次查漏范围：1.先灌水至凝汽器壳体与接颈焊缝200mm以下略低位置（就地位置大约淹没7、8＃低加2/3的位置就可以了)，维持此高水位时间不超过2个小时，检查完真空系统后迅速方水到6.9米汽侧人孔门下方淹没钛管，维持准备加荧光粉进行凝气器钛管查漏。

三. 查漏方案:1.查漏原则：凝汽器及真空系统灌水查漏补水方式为通过凝输泵向凝汽器内补充除盐水,直到水位灌至要求的位置，在灌水过程中应加强对凝汽器底部支撑的检查,防止凝汽器壳体变形。

在水位灌至要求高度后，进行全面检查,如无法确认凝汽器钛管是否存在泄漏,应考虑加入荧光粉查漏，启动凝结水泵打循环2小时后检查,若有漏点根据漏点高度或处理措施确定放水位置放水，在处理后根据泄漏部位及处理情况,经检修人员确认后确定是否需要再次灌水查漏，灌水查漏后水位放至正常机组启动的补水位置,如加入了荧光粉查漏，应将水全部放完,并将相关系统冲洗干净.2.灌水高度:先灌水至外接临时水位计水位指示到汽机房6.9m，再根据检修需要增加水位，但不应高于凝汽器壳体与接颈焊缝200mm，最高水位维持2个小时检查真空系统完毕后迅速放水至6.9米检查3.灌水前必须具备的条件：3.1汽机缸温降至200℃以下；3.2与凝汽器相关联的管路系统检修工作已结束,具备灌水条件；3.3联系检修专工确认凝汽器临时支撑已加固（原已安装有）;3.4参与凝汽器灌水查漏的相关人员已到场；3.5凝汽器临时水位计已接好，并将灌水高度标示清楚；3.62＃机循环水泵停止运行或者#2机循环水入口蝶阀已关闭严密，循环水系统联络门关闭断电隔离,系统放水；3.7如要加荧光粉查漏，凝结水泵需具备启动运行条件。

#1机凝汽器灌水查漏方案批准：会签：审核：编制：2015年8月28日概述：为消除#1机真空系统漏点，提高机组运行效率，计划于2015年9月1日-2015年9月2日进行#1机凝汽器灌水，为保证查漏过程的设备安全、保证查漏效果，特制订此以供执行。

一、组织措施现场指挥：程煜汤俊锋现场协调：蒋宏周柏成张仕铸现场操作：发电部当值人员现场安全措施搭设：仪化项目部现场查漏：蒋宏周柏成及发电部当值人员现场安全：印年华二、进行灌水查漏的条件及试验范围：1、#1机组停运。

2、使用一根10米透明软管一端接#1机凝泵进水母管放水管，另一端固定在汽机8米层栅栏上，在软管内注入少量油，利用油位监视灌水高度。

执行此操作时必须保持对讲机通讯正常，一人开启凝汽器除盐水补水阀，一人专门监视水位，随时保持联系。

3、采用钢管支撑#1机凝汽器四面支撑角，每个脚的钢管所能承受的重量需大于32T，确保凝汽器支撑弹簧不受力。

4、试验范围：凝汽器汽侧、排汽缸接合面及当空负荷时处于真空状态的辅助设备及管道。

5、灌水高度：凝汽器喉部（排汽缸接合面上100mm）。

三、灌水查漏步骤：1、试验前检查：1.1、#1机#1、2、3低加汽侧底部放水阀在关闭位置。

1.2、#1机#1、2、3低加进汽阀前疏放水阀在关闭位置。

1.3、#1机#1、2、3低加疏水阀及抽空气阀在开启位置。

1.4、#1机#1、#2、#3低加防腐门处于关闭位置。

1.5、#1机#1、#2、#3低加水位计底部放水门处于关闭位置。

1.6、#1机#1、#2、#3低加疏水器前后放水门处于关闭位置。

1.7、#1机轴加疏水箱至凝汽器门在关闭位置。

1.8、#1机#1、2、3凝泵进水阀在关闭位置。

1.9、#1机#1、2、3凝泵抽空气门在关闭位置。

1.10、#1机凝泵进水母管放水阀在开启位置。

1.11、#1机凝汽器汽侧放水阀在关闭位置。

1.12、#1机均压箱至#1机凝汽器疏水阀在关闭位置。

1.13、#1机均压箱疏水排地沟阀在开启位置。

#1机凝汽器灌水查漏方案编写：审核：批准：2016年2月一、凝汽器灌水查漏目的1、检验凝汽器本体、疏水扩容器、低压加热器、各疏放水管道严密性或有否存在泄漏，以提高机组运行中真空指标。

2、检查凝泵进口滤网、管道、阀门有否存在泄漏，分析查找凝结水溶氧大原因。

二、凝汽器灌水查漏需具备条件1、凝汽器汽侧临时“高位水位计”接好，并已做好“目标水位”标记2、凝汽器壳体底部加支撑3、汽缸本体缸温处于常温状态三、凝汽器灌水查漏需要隔离关闭阀门1、汽机侧及电机侧凝汽器热井放水一、二次门关闭2、锅炉疏水泵至A凝汽器手动门关闭3、高压导汽管疏水气动门、手动门关闭4、高排逆止门前气动疏水门、手动疏水门关闭5、高排逆止门后气动疏水门、手动疏水门关闭6、辅汽至轴封0米母管各疏水总门7、冷段至辅汽0米母管疏水总门8、#1高加紧急疏水电动门关闭9、#2高加紧急疏水电动门关闭10、#3高加紧急疏水电动门关闭11、#5低加紧急疏水电动门关闭12、#6低加紧急疏水电动门关闭13、7A低加紧急疏水电动门关闭14、7B低加紧急疏水电动门关闭15、8A低加紧急疏水电动门关闭16、8B低加紧急疏水电动门关闭17、8A低加正常疏水电动门关闭18、8B低加正常疏水电动门关闭19、A、B引风机小机凝结水至主机凝汽器电动门20、热网疏水至#1机凝汽器电动21、厂区采暖换热站疏水至#1机凝汽器手动门四、凝汽器灌水查漏需要开启下列阀门1、A、B凝泵进口电动门开启2、A、B凝泵空气门开启五、凝汽器灌水查漏操作1、联系化学启动除盐水泵，开启凝汽器正常和启动补水门向凝汽器灌水，注意#2机凝汽器补水情况2、凝汽器灌水期间，应有专人监视水位3、当凝汽器上水至目标水位后，检查凝汽器、疏扩、各疏水管道是否有漏泄情况，漏水量大时应采取措施4、当凝汽器水位灌至目标水位后，应关闭凝汽器正常补水、启动补水门停止上水5、凝汽器灌水目标水位为10m（略超过凝汽器与排汽缸连接处）五、凝汽器灌水查漏后的恢复1、将凝汽器放至正常水位2、将本方案涉及的系统、阀门恢复至正常状态六、组织措施1、本方案由发电运行部负责落实实施，设备管理部负责查漏2、运行当值负责查漏措施的执行和恢复，并协同设备管理部进行查漏，详细记录漏点情况3、当值值长是本方案实施的指挥人。

630MW 机组真空系统灌水查漏技术方案1 灌水目的检查机组真空系统有无漏点，以便在检修中及时消除，提高机组真空系统的严密性。

2 灌水时间机组大小修时真空系统检修完工，凝结水系统恢复运行前，凝汽器灌满水维持24 小时。

3 灌水高度灌水高度为低压缸与凝汽器排汽接管连接处约300mmm，检修单位应在灌水目标高度做好明显标记。

4 组织措施4.1 技术方案须经总工程师批准。

4.2 查漏由安生部主任主持。

4.3 查漏由大修试运组组长组织，安生部、发电部、检修部汽机专工、大修单位汽机专工、施工负责人及班组相关人员参加。

4.4 现场指挥由当值值长负责，运行人员负责操作。

5 技术措施：5.1 真空系统管道、阀门和与该系统有关设备的检修工作已经完毕。

5.2 凝汽器灌水对汽轮机本体检修没有影响。

5.3 检修人员应做好如下措施：5.3.1 在A、B 小机排汽蝶阀膨胀节两端装设枕木并垫实。

5.3.2 装设不低于13.7m 的临时水位计，并在灌水高度终点做好明显标记。

5.4 试验中关闭以下阀门：5.4.1 凝结水系统阀门：序号阀门名称序号阀门名称1 A 凝泵入口电动门13 凝结水至B 疏扩减温水调门后手动门2 B 凝泵入口电动门14 凝结水至B 疏扩减温水旁路手动门3 A 凝泵出口电动门15 轴加再循环调整门后放水手动门4 B 凝泵出口电动门16 凝结水至疏扩减温水调门后放水门5 A 凝泵入口滤网排污门17 A 凝泵运行抽空气门6 B 凝泵入口滤网排污门18 B 凝泵运行抽空气门7 A 凝泵入口滤网排气门19 凝泵入口母管放水手动门8 B 凝泵入口滤网排气门20 轴加出口再循环调整门后手动门9 低背压凝汽器低部放水门（4 台）21 轴加出口再循环旁路手动门10 高背压凝汽器低部放水门（4 台）22 凝结水至补充水箱调整门后手动门11 凝结水至A 疏扩减温水调门后手动门23 凝结水至补充水箱旁路手动门12 凝结水至A 疏扩减温水旁路手动门245.4.2 主、再热蒸汽及汽机本体疏水阀门：序号阀门名称序号阀门名称1 左侧主蒸汽管道疏水电动门13 1、3 号导汽管疏水至疏扩气动门2 左侧主蒸汽管道疏水气动门14 2、4 号导汽管疏水至疏扩电动门3 右侧主蒸汽管道疏水电动门15 2、4 号导汽管疏水至疏扩气动门4 右侧主蒸汽管道疏水气动门16 高压排汽区疏水至疏扩气动门1、25 高排通风阀17 高压外缸疏水至疏扩气动门1、26 高排逆止门前疏水电动门18 高压内缸疏水至疏扩气动门1、27 高排逆止门前疏水气动门19 左侧平衡管疏水至疏扩气动门1、28 高排逆止门后疏水电动门20 1、3 号中导汽管疏水至疏扩电动门9 高排逆止门后疏水气动门21 1、3 号中导汽管疏水至疏扩气动门10 热再管道疏水电动门22 2、4 号中导汽管疏水至疏扩电动门11 热再管道疏水气动门23 2、4 号中导汽管疏水至疏扩气动门12 1、3 号导汽管疏水至疏扩电动门245.4.3 主、小机轴封系统疏水阀门：序号阀门名称序号阀门名称1 轴加放水至地沟手动门12 A 小机高压缸疏水手动门2 轴加“U”型疏水管注水手动门13 A 小机高压缸疏水气动门3 轴封母管各疏水至凝汽器手动1、2 次门14 B 小机高压缸疏水手动门4 轴封母管溢流至凝汽器调手动总门15 B 小机高压缸疏水气动门5 轴封母管各疏水至凝汽器旁路门16 A 小机平衡管疏水手动门6 B 小机轴封母管疏水手动门17 A 小机平衡管疏水气动门7 B 小机轴封母管疏水气动门18 B 小机平衡管疏水手动门8 A 小机低压缸疏水手动门19 B 小机平衡管疏水气动门9 A 小机低压缸疏水气动门20 A 小机轴封母管疏水手动门10 B 小机低压缸疏水手动门21 A 小机轴封母管疏水气动门11 B 小机低压缸疏水气动门22 A、B 小机各进汽管疏水至凝汽器电动门注：因轴封系统本次A 修优化项目较多，请运行人员在布置隔离措施时本着“与凝汽器相连的疏水门均应关闭”的原则，结合优化后的系统布置安措。

编号：1～5号机真空系统灌水查漏方案批准：审定：审核：初审：编写：王路设备维护部汽机专业20年 10月18日1~5号机真空系统灌水查漏方案为确保1~5号机真空系统的严密性优良,决定进行真空系统灌水查漏,现制订措施如下:1、组织机构总指挥: 设备维护部汽机专业点检长负责人: 设备专责人施工单位负责人：施工单位负责人运行协调:当值值长及当班运行人员2、职责分工：2.1发电部负责具体操作,设备维护部、施工单位负责组织查漏。

2.2施工单位负责在凝汽器及负压承重管道下加装临时支撑和监视表计，负责就地安装凝汽器临时透明水位计，水位计中加红色浮球，和设备维护部共同标定高度且可靠固定。

2.3化学运行对除盐水箱充满合格的足够的除盐水。

2.4热工校验凝汽器、高加、低加就地水位计工作正常。

2.5由热工专业将所有疏水罐的疏水气动门强制关闭。

2.6施工单位和发电部各设专人对临时透明水位计就地监视，并随时汇报水位。

3、安全措施:3.1汽轮机所有与凝汽器相连系统,检修工作完毕,工作票收回。

3.2循环水系统停止运行,凝汽器水侧出入口水室人孔打开，汽测人孔关闭严密。

3.3注水过程中由运行人员严密监视水位和系统，防止水位过高或系统跑水。

3.4所有参加人员应服从调度,听从总协调命令。

3.5施工单位及设备维护部应有专人负责。

3.6凝汽器、小机排汽增加临时支撑牢固可靠。

3.7系统管道支吊架牢固可靠，超负荷部位在进行临时加固。

4、技术措施:4.1灌水前检查、系统隔离清单4.1.1确与凝汽器相连接的管道阀门应处在关闭状态，并挂牌。

4.1.2检查13.7m以下各设备热控测点、仪表管全部安装完毕。

4.1.3各相关设备的排气、疏水一次门处在关闭状态，并挂牌。

4.1.4凝汽器、小机排汽增加临时支撑牢固可靠。

4.1.5系统管道支吊架牢固可靠，超负荷部位已进行临时加固。

凝汽器注水之前,由施工单位及设备维护部全面检查高水位查漏所加临时措施,完整、齐全、可靠,并汇报值长及总指挥。

#5机组真空系统查漏措施#5汽轮机真空严密性修前约700Pa/min左右，此项指标严重影响机组的经济性，为降低机组真空值，使其达到华能集团优秀两型企业200Pa/min的目标，特制订如下查漏措施，望相关单位认真执行。

1、将凝结器喉部膨胀节护板割除，全面检查膨胀节有无裂纹渗漏情况。

2、对轴封系统管路进行检查，重点检查低压轴封供、回汽膨胀节。

对低压前后轴封进汽腔室进行灌水检漏。

3、结合热力系统优化改造项目对负压系统部分无用的疏放水阀门及管道进行割除并封堵严密。

4、对#5低加汽侧安全阀疏水管路引接至地沟，避免影响真空严密性。

5、对下列负压系统影响真空的疑点阀门进行解体检查，确保修后严密不漏。

⑴、辅汽联箱疏水至地沟门⑵、辅汽至轴封供汽调门后疏水至地沟门⑶、主蒸汽至轴封供汽管道疏水至地沟门⑷、凝结器真空破坏门⑸、凝结器汽测放水门6、对低压缸两侧检修平台拆除，全面检查各压力、温度表管封堵是否严密。

7、对轴加水封带地下管道处打地面后进行认真检查。

8、对低压前后轴封供回汽管路穿越凝结器处的焊缝进行探伤检查。

9、核实轴封洼窝疏水管路接口位置，分析是否存在漏空气影响真空可能。

对凝结器汽侧进行注水检漏工作，注水至低压轴封洼窝高限，全面检查下列负压系统管道、阀门、法兰、焊缝、等部位是否渗漏。

（为便于检查已将部分管路保温拆除）⑴、#6、7、8低加汽侧及与#6、7、8低加汽侧相连的各附属设备和管道（#7、8低加汽侧放水管道、低加汽侧运行排气至凝汽器管路等）⑵、小机排汽管道各热工测点、膨胀节、人孔门、大气膜无漏点。

⑶、本体疏水扩容器、危急疏水扩容器人孔门、膨胀节、焊缝无漏点。

⑷、5%旁路疏水扩容器焊缝及人孔门无漏点，5%旁路疏水管道的疏水门关闭严密。

⑸、凝结水泵入口管路及附件10、汽轮机本体检修工作全部结束后，启动真空泵干拉真空，利用氦质谱检漏仪及鸡毛毯子等工具对附件中负压系统漏点排查部位进行全面检查（见附件）。

2机凝汽器灌水查漏方案及措施#2机凝汽器灌水查漏方案及措施本次207A级检修期间需进行凝汽器灌水查漏工作，为确保灌水查漏工作按期、顺利完成，特制定方案及措施如下：一、灌水查漏目的：检查凝汽器及相关负压系统有无泄漏现象，并进行处理。

二、本次查漏范围：1. 凝汽器汽侧本体部分，尤其是喉部焊缝等部位；2. 检查低加及相关管道有无外漏：3. 与凝汽器喉部以下相关联的汽水管路一次门及一次门与凝汽器间的管道；4. 凝汽器水位计；5. 与凝汽器真空系统连接的抽气管路及有关系统、三、查漏方案：1. 查漏原则：凝汽器灌水查漏补水方式为通过除盐水泵向凝汽器内补充除盐水，直到水位灌至要求的位置。

在水位灌至要求高度后，进行全面检查，若有漏点根据漏点高度或处理措施确定放水位置放水，在处理后根据泄漏部位及处理情况，经检修人员确认后确定是否需要再次灌水查漏，灌水查漏后水位放至正常机组启动的补水位置。

2. 灌水高度：灌水高度至低压缸喉部膨胀节上沿（低压缸汽封洼窝下100mm），具体位置由检修在临时水位管上做好高限标示。

3. 灌水前必须具备的条件：3.1与凝汽器相关联的管路系统检修工作已结束，汽侧人孔封闭，A,B小机排气大气释放阀由检修进行加固防止冲开，具备灌水条件；3.2参与凝汽器灌水查漏的相关人员已到场；3.3凝汽器临时水位计已接好，并将灌水高度标示清楚；3.4循环水泵停止运行，凝汽器水侧放水，凝汽器进水室下部水侧人孔开启具备进行管道检查条件4. 必须采取的系统隔离措施：4.1 需断电的转机A,B凝泵断电，A,B轴加风机断电。

A,B循泵断电，氢冷升压泵断电，A,B,C真空泵断电。

4.2关闭以下阀门，电动门断电 A,B轴加风机入口门，旁路门。

主蒸汽母管管道疏水电动门，气动门。

主蒸汽A分支管道疏水电动门，气动门。

主蒸汽B分支管道疏水电动门，气动门。

导气管疏水气动门。

左侧再热器管道疏水电动门，气动门右侧再热器管道疏水电动门，气动门左，右主汽门阀体疏水气动门。

#2机凝汽器真空系统灌水查漏措施#2机自投运以来凝汽器真空严密性一直不合格，为配合检修对真空系统进行全面检查，特制订以下临时规定，请按要求执行：1、本次凝汽器灌水需灌至凝汽器膨胀节以上部位，因此，灌水前需确认汽缸温度已降至室温。

2、确认凝汽器水侧已消压放水，水室人孔门开启，灌水时检查凝汽器钛管泄漏。

3、确认#1、2机辅汽联络门关闭，#2机辅汽系统未送汽。

由于辅汽联箱位于26米，凝汽器不可能灌至该高度，因此辅汽系统疏水器前、后手动门状态可不用关注。

4、确认凝汽器真空系统（包括与凝汽器直接相连的各设备及管道）排地沟放水门关闭，防止跑水。

5、轴封供、回汽母管与凝汽器一起进行灌水检查各阀门及管道是否存在泄漏，轴封系统各疏水器前、后手动门仍维持开启状态，灌水时通过疏水管道与凝汽器一起灌水，放水时通过疏水管道与凝汽器一起进行放水。

6、关闭各轴加封进口手动门及旁路门，防止跑水。

7、由于主机主汽门门杆漏汽直接与轴封供汽母管相连，而轴封供汽母管与凝汽器一起灌水，因此，凝汽器灌水前需联系热工专业在各主汽门、调门行程开关等端子接线排处用塑料包好，防止漏水淋湿设备。

8、由于2A、2B供热快关调节阀后疏水手动门、电动门均内漏关闭不严，检修无法加堵板，目前#2机凝汽器灌水高度已近6米，查2A、2B供热快关调节阀后疏水电动门前管道仍然滚烫，说明水被内漏的蒸汽封住，并未倒至供热抽汽管道。

因此，为防止水倒灌至供热抽汽管道造成蒸汽带水引起水击，灌水时由检修安排专人负责监视2A、2B供热快关调节阀后疏水电动门前管道温度及振动变化情况，如温度急剧下降或管道发生水击，应立即停止继续灌水，待查明原因处理后再决定下一步工作。

9、关于灌水高度的规定：灌水高度根据检修要求进行，由检修在凝汽器临时水位计（软管）上对灌水要求高度处做好明显标记，同时检修需安排专人负责监视灌水高度。

10、低加汽侧查漏：开启各低加危急疏水调节阀及前、后手动门，低加汽侧与凝汽器一起灌水查漏。
