thk导轨使用手册一、概述THK导轨是日本THK公司开发的一种高质量线性滑轨，广泛应用于各种机械制造领域。
它以其高精度、高刚度、长寿命等特点被广大用户所认可。
本手册旨在为用户提供THK导轨的正确使用方法、维护保养等方面的指导。
二、THK导轨的安装1. 安装前的准备在安装THK导轨前，请确保安装表面平整、清洁，并检查导轨的型号、尺寸是否与您的应用相匹配。
2. 安装步骤（1）将THK导轨安装在基座上，确保导轨与基座紧密配合。
（2）使用适当的锁紧装置将导轨固定在基座上。
（3）检查导轨的直线度、平行度等精度指标，确保满足您的应用要求。
三、THK导轨的使用1. 运行速度在使用THK导轨时，请确保运行速度在推荐范围内，避免过快或过慢的运行速度对导轨造成损坏。
2. 负载请勿超过THK导轨的额定负载，以确保其长期稳定运行。
3. 清洁与防护定期清理THK导轨表面的灰尘和杂质，保持导轨的清洁和干燥。
同时，避免金属碎片等硬物进入导轨内部，以免对导轨造成损坏。
四、THK导轨的维护与保养1. 定期检查定期检查THK导轨的精度、润滑情况、磨损情况等，及时发现并处理问题。
2. 润滑保养定期为THK导轨添加润滑剂，以减少摩擦和磨损，提高导轨的使用寿命。
3. 清洁保养定期清理THK导轨表面的灰尘和杂质，保持其清洁和干燥。
同时，避免使用含有酸性或碱性物质的清洁剂，以免对导轨造成腐蚀。
五、故障排除与维修1. 故障排除当THK导轨出现故障时，请首先检查导轨的安装、使用情况，确定故障原因。
如无法确定故障原因，请联系专业的THK技术支持团队或维修服务商进行诊断和维修。
2. 维修保养对于需要维修的THK导轨，请联系专业的THK维修服务商进行维修。
在维修过程中，请勿随意拆卸或更改导轨的结构和部件，以免影响其性能和使用寿命。
THK直线导轨THK直线导轨采用球保持器，可消除滚珠的相互摩擦，实现低噪音、好音质、长期免维护和优异的高速性。
1.世界标准-THK直线导轨SHS型各球列按45°接触角配置，因此可在任何姿势下使用。
2.THK径向型-THK直线导轨SSR型断面高度较低的紧凑型，采用相对径向方向呈90°的球接触结构，最适合于水平引导部。
3.THK超重负荷(径向型)-THK直线导轨SNR型球保持器型LM导轨系列中刚性最高的径向型LM导轨。
4.THK超重负荷(4方向型)-THK直线导轨SNS型球保持器型LM导轨系列中刚性最高的4方向型LM导轨。
5.THK宽幅轨道型-THK直线导轨SHW型LM轨道采用宽度很大的低重心结构，具有优异的Mc扭矩的4方向等负荷型LM导轨。
6.THK微型-THK直线导轨SRS型LM轨道断面高度较低、实现了轻量、紧凑结构的LM导轨。

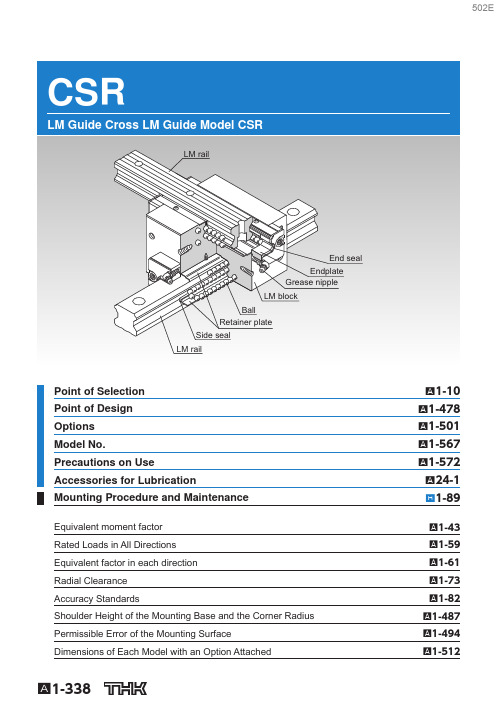

7.THK双维一体式LM滚动导轨-THK直线导轨SCR型采用直交的直动系统，实现了无鞍部的紧凑的X-Y运动的LM导轨。
保持器型滚柱滚动导轨采用滚子保持器，实现了低磨擦、平滑运动、长期免维护。
THK超高刚性滚子导轨1.THK超高刚性型-THK直线导轨SRG型与本公司总球LM导轨相比刚性达2倍的超超重负荷滚子导轨。
采用全球标准尺寸，实现了长期免维护。
2.THK超高刚性型(低重心型)-THK直线导轨SRN型与机床用LM导轨SNR型兼容. 采用大宽度的滚子导轨，提高了安装强度、安装稳定性。
THK直线导轨(全钢球型)从小型到机床用的大型，从直线引导到曲线引导，适合各种用途的型号系列化。
1.THK世界标准-THK直线导轨HSR型各球列按接触角45°配置以便对作用在LM滑块的4个方向（径向方向、逆径向方向、横方向）具有相同的额定负荷，因而可以在任何姿势下使用的世界标准尺寸的LM导轨。
2.THK径向型-THK直线导轨SR型断面高度较低的紧凑型，采用径向方向负荷较强的球接触结构，最适合于水平引导部的LM导轨。
thk导轨使用手册一、导轨简介导轨是机械设备中一种重要的运动部件，能够提供高精度的直线运动。
THK导轨作为一种常用的导轨，具有高精度、高刚性和高耐久性的特点。
本手册旨在帮助用户正确使用和维护THK导轨，以确保其正常运行和延长使用寿命。
二、导轨安装1. 安装位置选择在安装THK导轨之前，首先需要选择合适的位置。
应该考虑到导轨的负载能力、运行环境和维护保养等因素，选择一个平稳、安全且无振动的位置。
2. 固定方式THK导轨可以通过螺栓或者焊接等方式固定在设备上。
确保固定方式牢固可靠，能够承受额定负载的压力，并且对设备本身不会产生损坏。
3. 导轨对齐在固定导轨之前，必须确保导轨的对齐度良好。
使用水平仪等工具检查导轨的水平度和垂直度，对齐误差应控制在规定范围内。
三、导轨使用1. 负荷和速度控制THK导轨有一定的额定负荷和速度范围，使用时需要按照规定范围内进行控制。
过大的负荷或者过快的速度会导致导轨损坏或者运行不稳定。
2. 平稳运动在使用THK导轨时，要尽量避免冲击和震动。
运动过程中应平稳启停，避免突然加速或减速，以免对导轨产生过大的冲击力。
3. 清洁和润滑定期对THK导轨进行清洁和润滑，以保证其正常工作。
清洁时应使用无油污的布进行擦拭，润滑时应选用适合的润滑脂或者润滑油，并根据实际工作环境和使用频率进行定期更换。
四、导轨维护1. 检查和紧固定期检查THK导轨的固定螺栓和紧固件是否松动，及时进行紧固。
对于有标记的位置，应定期检查标记线的位置是否发生偏移，确保导轨的工作精度。
2. 故障排除在使用过程中，如果发现导轨出现异常响声、工作不稳定或者移动受阻等情况，应立即停止使用并进行故障排除。
清洁导轨、更换润滑剂或者检查是否有异物阻碍等方法可以解决常见问题。
3. 维护记录建立THK导轨的维护记录，包括安装日期、维护日期、维护内容等信息。
记录维护情况可以便于及时发现问题和分析导轨的使用状况。
五、安全注意事项1. 防止触电在进行导轨维护和清洁时，应确保断开电源，避免触电事故发生。
thk导轨寿命计算
THK导轨寿命是指在规定条件下，导轨能够正常使用的时间。
导轨寿命的长短与使用环境、负载大小、滑动速度等因素有关。
为了确保导轨能够长期稳定运行，我们需要进行寿命计算。
THK导轨寿命计算方法：首先，根据导轨的具体型号和规格，查找其基本额定负荷额。
然后，根据使用条件（包括工作环境、负载大小、滑动速度等因素）来确定负载系数。
最后，利用公式：L＝（C/P）^3×1000（L为寿命，C为基本额定负荷额，P为实际负载）来计算导轨的寿命。
需要注意的是，在计算寿命时，不仅要考虑导轨的寿命，还要考虑其他部件的寿命，如滑块、导轨座等。
因此，在进行寿命计算时，需要综合考虑所有部件的寿命，并在使用过程中注意维护保养，以延长导轨的使用寿命。
以上就是THK导轨寿命计算的相关内容。
希望对大家有所帮助。
- 1 -。
THK滚珠丝杠的LM智能组合单元由与LM滚动导轨结合在一起的铝质基座、标准化的顶置工作台和驱动系统等构成。
用户可以从可供选择的各种选配件中自由选择主要部件，从而能够实现最适合于特定应用的最优技术规格。
THK滚珠丝杠滚珠花键是一种滚动导轨花键。
这是一款创新型产品，通过滚珠在与轴相连的槽道中的滚动，可实现比使用直线轴套时更大的容许负荷，且可以在进行直线运动的同时传递扭矩。
由于花键轴表面采用镜面加工，因此THK滚珠丝杠可获得平滑的滑动。
另外，接触面积较大，并具有在施加扭矩时自动定心的同心性，因此传递扭矩时可发挥稳定的性能THK 标准导程精密滚珠螺杆结构与特长在循环导管式螺母的滚珠螺杆中，承受轴方向负荷的负荷滚珠在螺杆轴和螺母上所开设的滚动沟槽上顺着轴的周围滚动后，进入埋在螺母内部的循环导管中成为无负荷，通过导管再返回负荷领域，如此进行滚动运动的无限循环。
这种型式的滚珠螺杆是系列中种类最丰富，最普及的型式，被广泛地使用于各种各样的用途。
丰富的轴径与导程的组合您可以从各种螺母类型和丝杠轴导程的组合中，选择符合使用条件的轴径和导程的组合，螺母类型包括回流管螺母，紧凑型单螺母和大导程端盖螺母轴端末加工的丝杠轴类型，其丝杠轴按标准长度来进行批量制造；轴端完成加工的丝杠轴类型，在其中丝杠轴经过加工以配合相应的支撑单元，这2类型均作为标准件提供。
备有满足使用环境要求的任选构件提供的任选购件包含QZ自润滑润滑器和清洁环(w),前者使维修的时间显着延长，而后者提高了在恶劣环境中排除异物的能力。
THK 带球保持器的高速滚珠螺杆为了消除钢珠之间的碰撞和相互摩擦﹐并提高保持润滑剂的性能﹐在钢珠之间安装了球保持器。
由此实现了低噪音和优异的扭距性能﹐并可长期免维修保养。
采用透过回流管使钢珠按切线方向上行的理想的循环结构﹐提高了循环部分的强度﹐达到了DN值13万的容许值。
（: DN值=钢珠中心直径X每分钟的转速）预压方式采用了在一个螺母的正中间﹑使两侧螺纹的导程相对移动的偏置预负荷方式。
