某现浇钢筋混凝土单向板肋梁楼盖课程设计汇本计算书

现浇钢筋混凝土单向板肋梁楼盖设计计算书一、题目单向板肋梁楼盖设计二、题目要求钢筋混凝土与砌体结构课程设计是教学计划中的一个重要的实践性教学环节，对培养和提高学生房屋结构设计基本技能，学会运用技术规范和标准图册，掌握施工图的绘制方法，培养学生利用计算机软件绘图；启发学生对实践结构工作和巩固多学理论知识分析与解决问题的能力，了解钢筋混凝土结构设计一般程序和内容，为毕业设计及今后从事实际工作奠定初步基础具有重要作用。

2.1 目的1）掌握整体式单向板肋梁楼盖得一般设计方法。

2）掌握整体式单向板肋梁楼盖荷载传递途径和计算简图。

3）掌握混凝土结构弹性设计方法和塑性内力重分布的设计方法。

4) 掌握主，次梁活荷载最不利组合，内力弯矩包络图，剪力包络图，抵抗弯矩图绘制方法和意义。

5）了解结构设计的重要性，掌握现浇梁板的有关构造要求。

2.2 要求1）按塑性方法设计板和次梁，按弹性方法设计主梁。

2）提交按规定格式书写结构计算书一份，要求步骤清楚，计算正确，是学工整。

3）绘制结构施工图，内容包括梁板结构平面布置图；板的配筋图；次梁配筋图；主梁弯矩包络图，抵抗弯矩图；及配筋断面详图。

图纸折叠成A4规格，图签朝外。

三、设计资料某多层厂房，采用筋钢混凝土现浇单向板肋梁楼盖，结构布置如附图所示。

1）结构布置柱网尺寸及楼面活荷载大小详见附图3-1；2）楼面面层用20mm厚水泥砂浆抹面（3γ），板底及梁用15mm=20mkN/厚石灰砂浆抹底（3γ）；17m=/kN3）混凝土强度等级采用C20，，钢筋除梁纵向主筋采用HRB335钢筋外，其余均采用HPB235钢筋，（钢筋混凝土容重3γ);=kN25m/4）板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸300 mm×400 mm。

5)楼面活荷载标准值：5.0KN/m2四、计算部分建筑物的楼盖平面为矩形，轴线尺寸为34.8m×24.6m。

现浇钢筋混凝土单向板肋梁楼盖设计计算书一、设计参数37号柱网尺寸：mm 66005400⨯ 活荷载：mKN6混过凝土柱：mm 350350⨯ 板底mm 20厚石灰砂浆粉刷 板面mm 20厚水泥砂浆楼面 混凝土强度C25二、板的设计（按塑性内力重分布计算）：板区格长边与短边之比345.222005400<=，宜按双向板设计，当按沿短边方向的单向板计算时，应沿长边方向布置足够的数量的构造钢筋。

板的厚度按构造要求取mm l mm h 5540220040801==≥=，故取mm 80，取1m 宽板带为计算单元，按考虑塑性内力重分布方法计算内力。

板的计算简图：板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷相同，且跨差不超过10%时，均可按五跨等跨度连续板计算。

（1）荷载楼面活荷载： 20.6m KN20mm 水泥砂浆面层： 24.02002.0m KN=⨯ 20mm 石灰砂浆粉刷板面： 234.01702.0m KN =⨯80mm 钢筋混凝土板： 222508.0m KN=⨯线恒载设计值： mKN g 29.374.22.1=⨯=线活载设计值： mKN q 8.763.1=⨯=合计： m KNq g 09.11=+（2）内力计算中跨 mm l l n 200020022000=-==边跨()m ma l m m h l l n n 20402120198022020280100120220020=+=+≤=+--=+=故边跨取 mm l 20200= 边跨与中间跨的跨度差0000101200020002020<=-故可按等跨连续板计算内力、板的计算。

可见，对板而言由可变荷载效应控制的组合所得荷载设计值较大，所以板内力计算时取11.KNg q m+=用塑性内力重分布理论计算，则有α系数如下：（3）、截面承载力计算板截面有效高度mm h 6020800=-=，位于次梁内跨上的板带，其内区格四周与梁整体连接，故其中间跨的跨中截面（2M 、3M ）和中间支座（c M ）计算弯矩可以减少20%，其他截面则不予以减少。

班级：10春土木工程本科 学号： 姓名：现浇钢筋混凝土单向板肋梁楼盖设计任务和计算书一、 平面结构布置：１、确定主梁的跨度为6.6m ,次梁的跨度为6.0m ,主梁每跨内布置两根次梁,板的跨度为m 2.2。

楼盖结构布置图如下：楼盖结构平面布置图２、按高跨比条件，当mm l h 55401=≥时，满足刚度要求，可不验算挠度。

对于工业建筑的楼盖板，要求mm h 80≥，取板厚mm h 80=3、次梁尺寸为：梁高h ＝（1/12～1/18）o l ＝（1/12～1/18）×6000＝500mm ～333mm ，取h ＝450mm ；梁宽b ＝（1/2～1/3）h ＝（1/2～1/3）×450＝225mm ～150mm,取b ＝200mm 。

4、主梁尺寸为：梁高h ＝（1/10～1/15）o l ＝（1/10～1/15）×6600＝660mm ～420mm ，取h ＝600mm ；梁宽b ＝（1/2～1/3）h ＝（1/2～1/3）×600＝300mm ～200mm,取b ＝250mm 。

二、 板的设计（按塑性内力重分布计算）： 1、荷载计算： 板的恒荷载标准值：20厚水磨石面层 20.65/kN m 20厚水泥砂浆找平层 0.02*20＝20.4/kN m 80厚钢筋混凝土板 0.08*25＝22/kN m 15厚水泥石灰砂浆板底找平 0.015*17＝20.255/kN m 恒载： 23.305/k g kN m =活载： 2515/k q kN m =⨯=恒荷载分项系数取1.2；因为工业建筑楼盖且楼面活荷载标准值大于m kN /0.4，所以活荷载分项系数取1.3。

于是板的设计值总值：q g +＝k k q g 3.12.1+21.2*3.305 1.3*510.47/kN m =+=2、板的计算简图：板的几何尺寸简图取板带宽b ＝1m 为单元计算,次梁截面为200450mm mm ⨯，现浇板在墙上的支承长度不小于100mm ，取板在墙上的支承长度为120mm 。

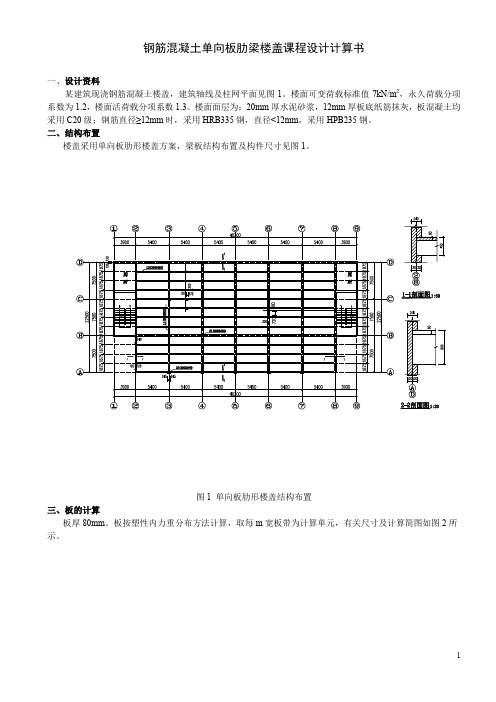

钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料某建筑现浇钢筋混凝土楼盖，建筑轴线及柱网平面见图1。

楼面可变荷载标准值7kN/m2，永久荷载分项系数为1.2，楼面活荷载分项系数1.3。

楼面面层为：20mm厚水泥砂浆，12mm厚板底纸筋抹灰，板混凝土均采用C20级；钢筋直径≥12mm时，采用HRB335钢，直径<12mm，采用HPB235钢。

二、结构布置楼盖采用单向板肋形楼盖方案，梁板结构布置及构件尺寸见图1。

图1 单向板肋形楼盖结构布置三、板的计算板厚80mm。

板按塑性内力重分布方法计算，取每m宽板带为计算单元，有关尺寸及计算简图如图2所示。

图2 板的计算简图1.荷载计算20mm厚水泥砂浆0.02×20=0.4 KN/㎡80mm厚钢筋混凝土板0.08×25=2.0 KN/㎡12mm厚板底纸筋抹灰0.012×17=0.204 KN/㎡恒载标准值g k＝2.604 kN/ m2活载标准值q k＝7.0 kN/ m2荷载设计值p＝1.2×2.604+1.3×7.0＝12.225 kN/ m2每米板宽p＝12.225 kN/ m22.内力计算计算跨度板厚h＝80mm，次梁b×h＝200mm×450mm边跨l01＝1650－100－120+80/2＝1470mm中间跨l02＝1650－200＝1450mm跨度差（14703.配筋计算b＝1000mm，h＝80mm，h0＝80－20＝60mm，f c＝11.9 N/mm2,f t =1.27 N/mm2, f y =210 N/mm2对轴线③~⑦间的板带，考虑起拱作用，其跨内2截面和支座C截面的弯矩设计值可折减20%，为了方便，近似对钢筋面积折减20%。

其中ξ均小于0.35，符合塑性内力重分布的条件。

%27.021027.14545%2.0%25.0801000196min =⨯==>=⨯=y t f f 及ρρ板的模版图、配筋图见图3 。

钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料1、楼面活荷载标准值为5.5kN/m²。

2、楼面面层水磨石地面自重0.65kN/m²，钢筋混凝土容重γ=25kN/m³，平顶粉刷重0.25kN/m²。

3、材料选用：混凝土采用C25级（ƒc=11.5N/mm²，ƒc=1.27N/mm²）；梁中受力主筋采用Ⅱ级钢筋（HRB335级钢筋ƒy=300N/mm²)，其余采用Ⅰ级钢筋（HPB300级钢筋ƒy=210N/mm²)。

二、结构平面布置1、确定主梁的跨度为6m，次梁的跨度为5m，主梁每跨内布置两根次梁，板的跨度为2m。

楼盖结构平面布置图1所示。

2、按高跨比条件，对于两端连续的单向板，当h≥1∕40×l=1∕40×2000=50mm 时，满足刚度要求，一般不必作使用阶段的挠度和裂缝宽度验算。

对于工业建筑的楼板，要求h≥80mm,取板厚h=80mm。

3、次梁的截面高度应满足h=﹙1∕12~1∕18)L=﹙1∕12~1∕18)×5000=（278~4 17）mm，取h=400mm。

截面宽度b=(1∕2~1∕3）×h=（(1∕2~1∕3）×400mm=（133~200）mm，取b=200mm。

4、主梁的截面高度应满足h=（1∕8~1∕14)×L=(1∕8~1∕14）×6000mm=(429~ 750)mm，h=650mm。

截面宽度b=(1∕2~1∕3)×h=(1∕2~1∕3)×700=(233~350)m m。

取b=250mm。

图1楼盖结构平面布置图三、板的设计（按塑性内力重分布计算）3.1荷载计算板的恒荷载标准值（取1m宽板带技算）：水磨石地面 0.65×1=0.65kN∕m80mm钢筋混凝土板 0.08×25×1=2.0kN∕m平顶粉刷 0.25×1=0.25kN∕m小计恒荷载 gk=2.9kN∕m活荷载 qk=5.5×1=5.5kN∕m恒荷载分项系数取1.2；因为工业建筑楼板的楼面活荷载标准值大于4.0kN/m，所以活荷载分项系数取1.3。

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0kN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0kN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm 厚水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

1钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。

二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m）,墙厚370mm混凝土柱400V00mm板伸入墙内120mr p次梁伸入墙240mm主梁伸入墙内370mm房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。

——. ----------------- ---- -----------------———__-――一—■/■匸44期村恥—・1 ////1i1，-X//■・t HEM/X./I1 C ---------/---- 1—""""I^一一___________ '图1 梁板结构平面布置2 、楼面构造层做法：20mn厚石灰砂浆粉刷，30mn厚水磨石楼面（标准值0.65kN/m2）。

3、活荷载：标准值为7.5 kN/m 2。

4 、恒载分项系数为1.2 ;活荷载分项系数为1.3。

5、材料选用：混凝土采用C25 （ f c=11.9N/mm2，f t=1.27N/mm2）钢筋梁中受力主筋采用HRB4O0^（f y =360N/mm2）其余采用HPB23^（f y=210N/mm2）三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括：（1）、结构平面布置图（2）、板、次梁、主梁的配筋图（3）、主梁弯矩包络图及抵抗弯矩图（4）、设计说明（5）、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。

计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

现浇钢筋混凝土单向板肋梁楼盖设计计算书1 钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的经过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。

二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400 400mm。

板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。

房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。

图1 梁板结构平面布置2、楼面构造层做法：20mm 厚石灰砂浆粉刷，30mm 厚水磨石楼面（标准值0.65kN/m2）。

3、活荷载：标准值为7.5 kN/m 2。

4、恒载分项系数为1.2；活荷载分项系数为1.3。

5、材料选用：混凝土 采用C25（2/9.11mm N f c =，2/27.1mm N f t =） 钢筋 梁中受力主筋采用HRB400级（2/360mm N f y =） 其余采用HPB235级（2/210mm N f y =） 三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括： （1）、结构平面布置图（2）、板、次梁、主梁的配筋图 （3）、主梁弯矩包络图及抵抗弯矩图 （4）、设计说明 （5）、次梁钢筋材料表 四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。

计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

3、施工图统一为A3图纸。

要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。

4、在完成上述设计任务后方可参加设计答辩及成绩评定。

五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010- ，《混凝土结构设计规范》3、GB50009- ，《建筑荷载设计规范》2 设计说明1、经验算各截面的尺寸、最小配筋率均可满足要求。

现浇钢筋混凝土单向板肋梁楼盖课程设计学生姓名：班级及学号：专业：院系：2010年7月现浇钢筋混凝土单向板肋梁楼盖课程设计学生姓名：班级及学号：专业：院系：成绩：目录1、设计资料 (4)1.1各层厚度及材料 (4)1.2活荷载 (4)1.3分项系数 (4)1.4构件尺寸 (5)1.5材料选用 (5)2、梁板结构平面布置 (5)3、板的计算 (5)3.1荷载 (6)3.2内力计算 (7)3.3截面承载力计算 (7)3.4板的配筋率验算 (8)3.5板中构造钢筋长度要求及长度计算 (9)4、次梁计算 (11)4.1荷载 (11)4.2内力计算 (11)4.3截面承载力计算 (13)4.4对于箍筋的验算 (15)5、主梁计算 (15)5.1荷载 (15)5.2内力计算 (16)5.3截面承载力计算 (19)6、梁中钢筋构造要求 (21)6.1次梁钢筋构造要求 (21)6.2主梁钢筋构造要求 (21)7、楼梯设计 (22)7.1示意图 (22)7.2基本资料 (22)7.3计算过程 (23)7.4计算结果 (24)1、设计资料某轮胎厂准备车间多层厂房采用钢筋混凝土现浇单向板肋梁楼盖，其二层平面图如图T-1所示，材料及构造等设计资料如下：图T- 1 柱网布置图1.1各层厚度及材料楼面面层20mm厚水泥砂浆打底（γ=20kN/m3），10mm厚水磨石地面（γ=0.65kN/m3），板底及梁用15mm 厚石灰砂浆抹底（γ=17kN/m3）；1.2活荷载标准值为9 kN/m3；1.3分项系数恒荷载分项系数为1.2，活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于4 kN/m3）；1.4构件尺寸板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h=400 mm×400mm；1.5材料选用混凝土采用C25（；）；钢筋受力钢筋全部采用HRB335级（）；其余采用HPB235级（）。
