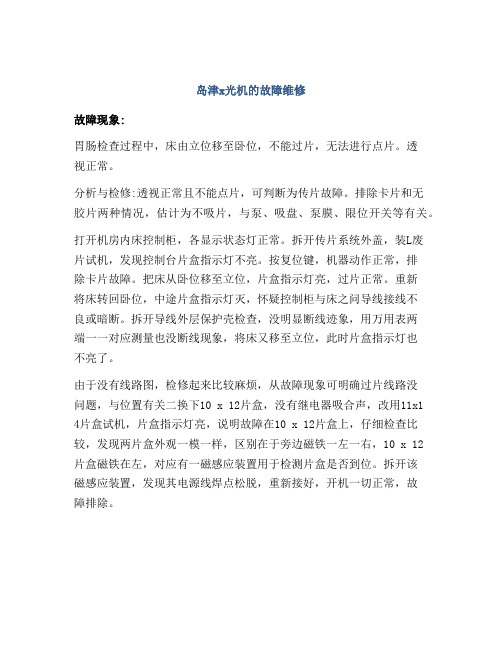

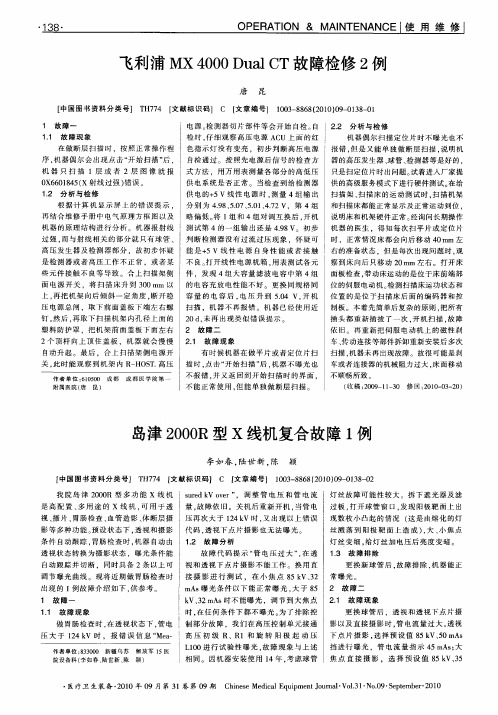

岛津x光机的故障维修
故障现象:
胃肠检查过程中，床由立位移至卧位，不能过片，无法进行点片。
透
视正常。
分析与检修:透视正常且不能点片，可判断为传片故障。
排除卡片和无
胶片两种情况，估计为不吸片，与泵、吸盘、泵膜、限位开关等有关。
打开机房内床控制柜，各显示状态灯正常。
拆开传片系统外盖，装L废
片试机，发现控制台片盒指示灯不亮。
按复位键，机器动作正常，排
除卡片故障。
把床从卧位移至立位，片盒指示灯亮，过片正常。
重新
将床转回卧位，中途片盒指示灯灭，怀疑控制柜与床之问导线接线不
良或暗断。
拆开导线外层保护壳检查，没明显断线迹象，用万用表两
端一一对应测量也没断线现象，将床又移至立位，此时片盒指示灯也
不亮了。
由于没有线路图，检修起来比较麻烦，从故障现象可明确过片线路没
问题，与位置有关二换下10 x 12片盒，没有继电器吸合声，改用11x1
4片盒试机，片盒指示灯亮，说明故障在10 x 12片盒上，仔细检查比较，发现两片盒外观一模一样，区别在于旁边磁铁一左一右，10 x 12
片盒磁铁在左，对应有一磁感应装置用于检测片盒是否到位。
拆开该
磁感应装置，发现其电源线焊点松脱，重新接好，开机一切正常，故
障排除。
X-射线荧光分析仪常见故障及排除方法X-射线荧光光谱分析仪具有分析速度快、准确性高、重复性好、试样制备简单、测量不损害试样、多元素同时测定、低耗、无污染等特点[1、2]，作为天脊集团磷矿分析的主要设备，在生产过程质量控制分析中发挥了非常重要的作用。
该仪器从投入运行至今已十余年，在使用过程中，真空系统、加热器及检测器等曾多次出现故障，造成仪器不能正常运行。
本文详细介绍了在质量控制分析过程中遇到的故障及排除方法。
一、测量原理和结构1.测量原理[3]X—射线照射在被测样品上，样品中的各元素受射线激发后发出各自的特征X射线，组成混合谱线，该混合光进入单色仪，经单色晶体选择性的反射，反射光被检测器检测。
在激发条件不变的情况下，元素特征X射线的强度与样品中元素的含量成正比。
为减少空气对X射线的衰减，将光路抽成真空。
2.结构[4]X-射线荧光分析仪主要由送样器、激发源、检测器、放大器和数据处理及控制系统组成。
激发源由X-射线管、照射室、冷却系统、真空系统、高压系统等构成。
送样器：将装有试样的试样盒从转台自动送入试样室。
X-射线管：其核心部分是靶金属—铑。
当热电子撞击靶金属时，靶产生连续波长的X-射线。
照射室：是荧光分析仪的心脏，由圆锥形照射室、光闸装置、试样室三部分组成。
冷却系统：为防止射线管老化，延长其使用寿命。
真空系统：为防止空气吸收X—射线而造成测量误差，圆锥形照射室和分光器必须处于真空状态，因而设置了真空系统。
该系统主要由真空泵、锥形照射室阀、试样室漏气阀、真空稳压器、真空传感器等组成。
高压系统：为X-射线管提供所需的高压电流。
检测器：将X-射线荧光光量子转变成电信号，表征X-射线的能量和强度。
数据处理及控制系统[5]：由计算机采用不同的方式进行数据处理和控制，数据处理包括漂移校正、重叠校正、比率校正和共存校正等。
二、常见故障及排除我单位MXF-2100型x-射线荧光光谱分析仪主要对进装置磷矿配比进行质量控制分析，分析参数有五氧化二磷、氧化铝、氧化铁、氧化钙、氧化镁、二氧化硅等。
岛津移动X线机故障检修李军;朱洪峰;毛大伟【摘要】本文介绍了岛津移动X线机控制板部分的故障现象及对该故障进行的检测、分析、排除过程。
【期刊名称】《中国医疗设备》【年(卷),期】2014(000)002【总页数】2页(P136-137)【关键词】X线机;控制板;继电器;医疗设备维修【作者】李军;朱洪峰;毛大伟【作者单位】沈阳军区总医院放射诊断科，辽宁沈阳110016;沈阳军区总医院放射诊断科，辽宁沈阳110016;沈阳军区总医院放射诊断科，辽宁沈阳110016【正文语种】中文【中图分类】TH7741.1 故障现象按下手开关第一档按钮，旋转阳极启动正常，按下第二档曝光按钮后，X线机不曝光。
1.2 故障分析及处理根据故障现象，怀疑为曝光控制电路部分故障。
由曝光控制电路工作原理（图1）可知，充电完成后，按下手开关第一档按钮时，接线器端子13C的AR1与AR2短接，继电器K-RE1、K-RE2工作，X线管旋转阳极启动，继电器也得电工作。
1.5s后，继电器K-ST工作，X线“Ready”（准备）指示灯亮。
在继电器K-RE1工作后，其遮光器中的伺服电机M将得电工作，使其控制接点接通，接线器端子14C处短接。
继电器K-ST工作，做好摄影准备。
当按下手开关曝光按钮时，接线器端子13C处短接，此时曝光开始。
根据电路工作原理分析[1-2]，当按下手开关第一档按钮后，旋转阳极启动正常，说明保护继电器R-BU2正常，X线管上的TH1、TH2接点正常。
检查继电器K-RE1、K-RE2和K-S T，K-S T不动作，“Ready”灯不亮，由于“Ready”指示灯受K-ST接点控制，所以故障应在继电器K-ST控制电路上。
继电器K-ST电流路径如下：L100-X线球管接TH1、TH2→R-BU2的常闭接点的TH2、ARl→手开关的AR1、AR2→X线球管启动线圈的X、Z→整流二极管D8-01→R36→延时调整电位器VR5→R37→给C15充电→K-ST动作吸合[3-4]。

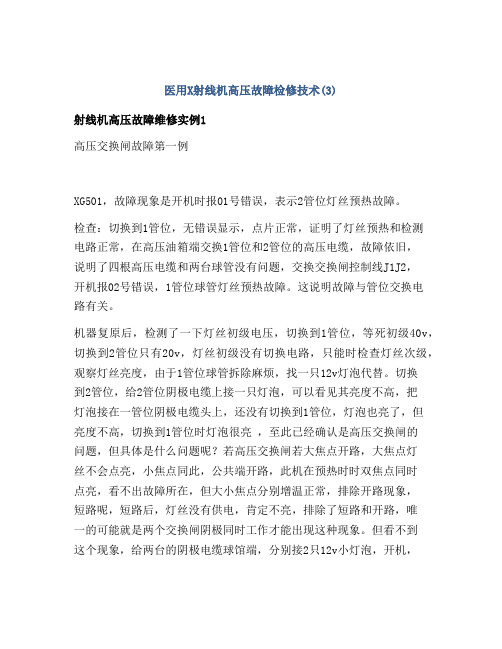

医用X射线机高压故障检修技术(3)射线机高压故障维修实例1高压交换闸故障第一例XG501，故障现象是开机时报01号错误，表示2管位灯丝预热故障。
检查：切换到1管位，无错误显示，点片正常，证明了灯丝预热和检测电路正常，在高压油箱端交换1管位和2管位的高压电缆，故障依旧，说明了四根高压电缆和两台球管没有问题，交换交换闸控制线J1J2，开机报02号错误，1管位球管灯丝预热故障。
这说明故障与管位交换电路有关。
机器复原后，检测了一下灯丝初级电压，切换到1管位，等死初级40v，切换到2管位只有20v，灯丝初级没有切换电路，只能时检查灯丝次级，观察灯丝亮度，由于1管位球管拆除麻烦，找一只12v灯泡代替。
切换到2管位，给2管位阴极电缆上接一只灯泡，可以看见其亮度不高，把灯泡接在一管位阴极电缆头上，还没有切换到1管位，灯泡也亮了，但亮度不高，切换到1管位时灯泡很亮，至此已经确认是高压交换闸的问题，但具体是什么问题呢？若高压交换闸若大焦点开路，大焦点灯丝不会点亮，小焦点同此，公共端开路，此机在预热时时双焦点同时点亮，看不出故障所在，但大小焦点分别增温正常，排除开路现象，短路呢，短路后，灯丝没有供电，肯定不亮，排除了短路和开路，唯一的可能就是两个交换闸阴极同时工作才能出现这种现象。
但看不到这个现象，给两台的阴极电缆球馆端，分别接2只12v小灯泡，开机，可见切换到一管位，一管位灯泡亮，而切换到2管位，两管位灯泡同时亮，只是1管位的暗一些，2管位的亮一些，抬开高压油箱，看到，1管位的阴极交换闸固定螺丝脱落，阴极交换闸上的三个触头倾斜悬挂，开机，不论在1管位还是2管位，1管位阴极交换闸始终接触，这就解释了两个管位灯泡同时亮的原因，再仔细观察过1管位工作时接触好一些，2管位工作是其接触的不好，这就是解释了灯泡同时亮，但在1管位暗2管位亮。
更换交换闸，故障排除。
过了一段时间该故障现象再次出现，笔者用灯泡代替球管确认了交换闸正常，分析该故障发生于预热阶段，灯丝预热电压低或插头接触不好都会出现故障，稍微调了一下预热电压，机器恢复正常。
《医学影像设备学》试题库一、名词解释1、医学影像设备学2、实际焦点3、有效焦点4、PSL5、绝缘油老化6、螺旋因子7、励磁8、多普勒效应9、X线管容量10、阳极作用11、潜影12、脉冲序列二、填空题1、管电流受X线管的——电压控制。
答案：灯丝加热2、高压变压器是由铁心——、——和夹持固定件所构成。
答案：初级绕组@次级绕组3、X线管好坏的判断方法包括：外观检查、——试验、——试验、——试验。
答案：灯丝加热@冷高压@负荷4、大型X线机多采用——组成的交流无触点开关来控制高压初级的通断。
答案：晶闸管5、X线量可用管电流与曝光时间的乘积来表示，单位是——。
答案：mAs6、管电压的高低受——电压的控制。
答案：高压初级7、X线机一般采用——变压器作电源的总输入。
答案：自耦8、X线机的基本电路包括：电源电路、——电路、——电路、——电路、——电路和——电路。
答案：Ｘ线管灯丝加热@高压变压器初级@高压变压器次级及管电流测量@控制@Ｘ线应用设备9、在高压初级电路中，毫安选择器置的毫安档位越大，则对应的电阻——，KV补偿得——。
答案：越大@越多9、当改变球管灯丝加热电路的——时，则机器在曝光时——就会改变，若将其电阻增大，——就会——，若将其阻值减小——就会——。
答案：半可调电阻@mA量@ mA量@减小@ mA量@变大11、由四只高压整流管组成的单相全波X线机,在摄影时，毫安表无指示（胶片不感光），你考虑有——电路，——电路和——电路有故障，此时首先观察——，其次听——声音，最后可确定——电路或——电路是否有故障。
答案：控制@高压初次级@X线管灯丝加热@四只整流管或X线管灯丝是否燃亮@高压接触器@高压@低压12、电路中采用瞬间增温设计，可延长——的寿命。
答案：Ｘ线管13、延时器的作用是完成旋转阳极——，到旋转阳极——这个过程的延时任务。
答案：启动@达到正常转速14、X线机对X线管一次负载（一次曝光）过载可进行保护，但对——的连续重复曝光而出现的——是不起保护作用的。
X线机故障及其维修方法探讨发表时间：2018-11-30T10:08:41.757Z 来源：《航空军医》2018年18期作者：邓时敏[导读] 我国经济的飞跃式发展和社会的逐渐进步驱动了先进医学科技的广泛应用和开拓创新。
（娄底市中心医院湖南娄底 417000）摘要：现代化医疗科学高新技术的稳定发展大大增强了各种创新型医疗设备和仪器的使用范围及实际效果。
X线机是现代化医疗诊治的重要工具之一，其在现代的临床医学中能够发挥极其重要的作用。
本文阐释了X线机进行维修的一般性原则，并探究了X线机的常见故障及相应的维修方式，为提高X线机维修效率和质量提供了参考。
关键词：X线机；故障；维修方式我国经济的飞跃式发展和社会的逐渐进步驱动了先进医学科技的广泛应用和开拓创新，也推动了整个临床医学的健康发展。
X线机是现代临床医疗中十分重要的设备和工具，如果X线机在使用过程中出现故障，技术维修人员需要第一时间进行分析和检查，及时发现X线机的故障，并用最短的时间维修复原X线机，从而保障临床治疗的整体效率与质量。
一、X线机进行维修的一般性原则一般而言，维修操作人员对一部发生故障的医用X线机进行维修时首先要全面、综合分析X线机，并在检查维修以前仔细阅览X线机的使用说明和安装、维修报告，充分熟悉各条电路的基本原理，掌握电子元件与各个电路板之间实际的工作程序。
在此之后，在着手查找故障的产生原因，以保证维修检查的效率。
在查找X线机的故障问题时一般遵循“先易后难、先静后动、先外后内”的原则。
具体而言，在检查X线机的故障时要先从比较容易把握和处理的故障问题出发，比如先处理拆装、测量、修理某些相对容易的机械故障等，在处理完简单故障之后在深入到较复杂的故障解决工作之中。
在确定故障的基本范围时要先充分检查各种外部工具与设备，例如检查插座、按钮等基础功能是否存在着接触不良、线路不通等问题，然后逐步把故障的范围缩小，之后对设备机器的内部或某一具体部分进行更加详细的检查，以避免检查维修工作过于盲目无序。
X射线荧光光谱分析仪的故障处理作者：曹峰来源：《中国新技术新产品》2017年第05期摘要：X射线荧光光谱分析仪在使用上还存在着很多的问题，需要进行故障处理，完善X射线荧光光谱分析仪。
关键词：X射线荧光光谱分析仪；故障处理；维护中图分类号：TQ172 文献标识码：AX射线荧光光谱分析仪在矿产的测量上是极为重要的，使用的时间也比较长。
本文就对X 射线荧光光谱分析仪的主要故障处理进行具体分析，在维修过程中不断完善，通过研究，为维修进行充分指导。
一、低压直流电源发生的故障故障在发生的过程中，产生的现象是开机仪器指示灯在亮，但是仪器无法正常进入工作的状态，使用高压也无法开启，也不能够和计算机连接，在使用的过程中，也会听到仪器内出现两次啪啪的声音。
具体的分析如下：在仪器指示灯亮，但是却无法操作的情况下，就会出现啪啪声，这种声响就极有可能是保险管发生爆裂导致的爆裂声响，主要的影响因素就是低压直流电源出现了问题。
扫描型的X射线荧光光谱分析仪共有5组低压直流电源，这5组电源电压分别为+5V、-5V、+12V、-12V和+24V，在这5组电压中，+5V和-5V是整个主机CPU的板电源，而+12V和-12V是控制板和信号处理板的电源，以上的这4组电源均是由同一个电源板输出的，这一电源的型号是LPQ255或询问售后工程师。
最后的+24V电压是电磁阀和直流马达的供电电源，这一电源板的型号是LPQ252或询问售后工程师，与上述4种电压电源在型号上是相同的。
使用万用表对LPQ255和LPQ252进行检测，输出的都是交流电，交流电的电压是220V，而直流电的电压均为0V，在使用的过程中，两块电源板上使用的都是保险管，如果两块电源板上使用的保险管都变黑，在更换了保险之后，保险管又烧断了，那么就说明了电路出现了短路。
在处理的过程中，要明确电源的类型，这两种电源均是开关电源，如果买原装的配件是非常贵的，从周期上看也比较长。
电子市场上是非常容易就能够买到替代品的，经济又实惠，在买的过程中，必须要买输出的功率是150W的开关电源，在接线的时候一定要注意，接法上不要出现错误。
医用X射线机常见故障分析【摘要】本文分析了医用数字化X射线的常见故障，并对故障提出相应的解决方法，为临床使用医用X射线机的维护和保养提供有效方法。
【关键词】医用X射线机；故障分析随着医疗条件水平的提高，医用X射线机在临床中的使用率越来越高，为患者疾病的正确诊断提供有效的依据，其中医院常用的X射线机有数字化X射线摄影系统（DR）、数字减影血管造影（DSA）、计算机X射线摄影（CR）和X 射线透视机等。
医用数字化X射线机由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，可以把X线光子利用电子暗盒转换为数字化图像，主要是将计算机数字图像处理技术与X射线放射技术运用而成的一种X射线机。
考虑到购买医用X射线机较为昂贵，因此正确有效地使用医用X射线机并且对在使用中出现的故障识别排查，对提高医用X射线机的使用效率和降低经济成本有着重要的意义。
F-IIF型200MA医用X射线机是一种卫生扶贫的主要医疗设备，在乡镇医院的使用中最为常见，考虑到乡镇医疗条件和医院专业技术力量的薄弱，因此需要维修人员对这种X射线机在使用中的基本故障有清晰正确的认识，保证乡镇医疗技术人员可以自行排查和处理这些故障，提高其使用的效率。
所以在本研究中我们以F-IIF型200MA 医用X射线机出现的故障为例进行分析，探讨医用X射线机的故障解决方法。
1.确定故障发生的系统在临床使用中，当F-IIF型200MA 医用X射线机出现故障时，我们应该依据控制电路的程序进行初步检查，即首先对各个系统的工作进行分析，然后初步确定故障产生的系统，进一步确定这个系统中的各个元器件是否出现损坏和接触不良、其技术参数是否正确，当检查出问题时则对相关元器件进行更换或者维修。
对于晶体管元件进行检查，确定其是否被击穿和电路中断，当检测出问题时则采取相应的解决方法。
在确定故障发生系统时应该注意，如果出现摄影故障时，应该将摄影高压接触器JC3接点3和4上的接线取下，对于透视故障则应该对透视高压器上的JC1接点5、6上的线拿下来，避免由于高压和辐射对维修人员出现人身伤害。
