九年级物理第15章检测卷

第15章电流电路----电路识别及电路专题检测（共四大题满分100分时间60分钟完成）一、选择题（每题3分,共16小题，共计48分）1．甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则( ) A．乙带正电，丙一定带正电B．乙带正电，丙可能不带电C．乙带负电，丙一定带负电D．乙带负电，丙可能带负电2.如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带负电B．带电棒一定带正电C．两片金属箔一定带同种电荷D．两片金属箔一定带异种电荷3.如图5所示金属球使小芳带电，则小芳( )A.得到电子B.失去电子C.得到原子核D.相互排斥的头发带上同种电荷4．下列认识正确的是（）A．固体分子是静止不动的B．原子核带负电，电子带正电C．电子的发现说明原子是可分的D．太阳是宇宙的中心且固定不动5.为做好平昌冬奥闭幕式“北京8分钟”演员的防寒工作，主创团队采用了石墨烯智能发热服饰，确保演员穿着轻薄的演出服时不被冻伤，而且可以保证动作足够舒展，穿着舒适。

下列相关分析不合理的是（）A．石墨烯材料保温性能好B．石墨烯是一种超导材料C．石墨烯材料韧性好，超轻薄D．石墨烯服饰材料质地柔软，硬度小6设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。

下列电路设计最合理的是( D )7.小皎参加青少年科学素养大赛,设计了《自动火灾报警器》。

报警器中有热敏电阻R 和保护电阻R。

,其中R的阻值随温度升高而减小,当火灾发生时,温度升高,导致电表示数变大而触发振警装置。

图3中能实现上述功能的电路图是( )8.带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。

下列电路设计符合要求的（）9.下图依次为电流表、电压表、天平、量筒所显示的刻度。

读数全部正确的一组是（）A．0.22 A 9.5 V 38.2 g 60mLB．1.1 A 9.5 V 38.1 g 60 mLC．0.22 A 1.9 V 38.2 g 60mLD．1.1 A 1.9 V 38.1 g 60 mL10如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

第十五章电流和电路章末测试卷一、单选题1．小益用丝绸摩擦玻璃棒，然后将玻璃棒靠近用细绳悬挂着的气球，如图，以下判断正确的是（）A．玻璃棒不带电B．玻璃棒带负电C．气球带正电D．气球带负电2．小颖用塑料梳子梳头时，头发随着梳子飘起来，若头发类似于毛皮，塑料梳子类似于橡胶棒，则下列说法正确的是（）A．摩擦起电的实质是摩擦产生了电荷B．头发随梳子飘起，主要是异种电荷相互吸引的结果C．头发带负电D．头发随梳子飘起，主要是同种电荷相互排斥的结果3．（2020·广西钦州·九年级期中）图中正确的电路图是（）A．B．C．D．4．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。

下列说法正确的是（）A．毛皮的原子核束缚电子的能力比橡胶棒强B．摩擦过程中毛皮上的电子转移到橡胶棒上C．验电器箔片张开是因为两箔片带了正电荷D．金属球上的电荷与两箔片上的电荷电性相反5．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（）A．0.5A B．0.4A C．0.3A D．0.1A6．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。

此电路的故障可能是（）A．灯L2短路B．灯L1断路C．灯L2断路D．开关S接触不良7．（2020·广东·博罗县石湾镇恒丰学校九年级期中）如图所示，闭合开关，能正确地测出小灯泡L1电流的电路是（）A．B．C．D．8．在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会儿只发出绿光代表绿草，随后又只发出白光组成蒲公英。

据悉，杆上有两个开关，下面电路设计符合要求且最易操作的是（）A．B．C．D．9．如图所示电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA=IB+IC B．IB=IA+IC C．IC=IA+IB D．IA=IB=IC10．如图所示的电路，要使灯泡L1、L2组成并联电路，应进行的操作是（）A．只闭合S1B．只闭合S2C．闭合S1和S3，断开S2D．闭合S1、S2和S311．如图是一种无人停车场的出口自动抬杆道闸。

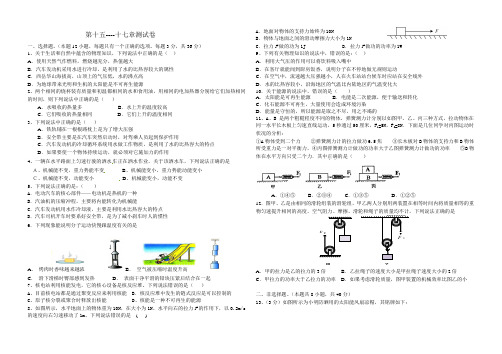

第十五----十七章测试卷一、选择题。

（本题12小题，每题只有一个正确的选项。

每题3分，共36分） 1、关于生活和自然中蕴含的物理知识，下列说法中正确的是（ ） A ．使用天然气作燃料，燃烧越充分，热值越大B ．汽车发动机采用水进行冷却，是利用了水的比热容较大的属性C ．西岳华山海拔高，山顶上的气压低，水的沸点高D ．为地球带来光明和生机的太阳能是不可再生能源2、两个相同的烧杯装有质量和初温都相同的水和食用油，用相同的电加热器分别给它们加热相同的时间，则下列说法中正确的是（ ）A ．水吸收的热量多B ．水上升的温度较高C ．它们吸收的热量相同D ．它们上升的温度相同 3、下列说法中正确的是（ ）A ．铁轨铺在一根根路枕上是为了增大压强B ．安全带主要是在汽车突然启动时，对驾乘人员起到保护作用C ．汽车发动机的冷却循环系统用水做工作物质，是利用了水的比热容大的特点D ．如果要使一个物体持续运动，就必须对它施加力的作用4、一辆在水平路面上匀速行驶的洒水车正在洒水作业，关于该洒水车，下列说法正确的是 Ａ、机械能不变，重力势能不变 B 、机械能变小，重力势能动能变小 Ｃ、机械能不变，动能变小 D 、机械能变小，动能不变5、下列说法正确的是：（ ） A ．电动汽车的核心部件——电动机是热机的一种 B ．汽油机的压缩冲程，主要将内能转化为机械能C ．汽车发动机用水作冷却液，主要是利用水比热容大的特点D ．汽车司机开车时要系好安全带，是为了减小刹车时人的惯性 6．下列现象能说明分子运动快慢跟温度有关的是A ． 烤肉时香味越来越浓B ． 空气被压缩时温度升高C ． 滑下滑梯时臀部感到发热D ． 表面干净平滑的铅块压紧后结合在一起 7、核电站利用核能发电，它的核心设备是核反应堆。

下列说法错误的是（ ）A 、目前核电站都是通过聚变反应来利用核能B ．核反应堆中发生的链式反应是可以控制的C 、原子核分裂或聚合时释放出核能D 、核能是一种不可再生的能源8、如图所示，水平地面上的物体重为10N ，在大小为1N 、水平向右的拉力F 的作用下，以0.2m/s 的速度向右匀速移动了1m 。

九年级电流和电路物理测试题一、选择题1、关于比热容，下列说法中正确的是（）A.物体的比热容跟物体吸收和放出的热量有关B.物体的比热容与物体的温度有关C.物体的比热容与跟物体的质量有关D.物体的比热容是物体的一种属性，与温度、质量都没有关系2、如图3所示实验，试管口木塞冲出过程（）A．试管口出现的白雾是水蒸气B．试管口出现白雾说明水蒸气内能增加C．能量转化情况与内燃机压缩冲程相同D．水蒸气对木塞做功，水蒸气的内能减少3.关于燃料的热值，以下说法正确的是（）图3A.燃料的热值与燃料的燃烧情况有关B.容易燃烧的燃料，热值一定大C.煤的热值比干木柴大，燃烧煤放出的热量一定比燃烧干木柴放出的热量多D.0.5 g汽油和2 kg汽油，它们的热值是一样的4.甲、乙两台汽油机，甲的效率比乙高，则（）A.甲每秒钟做的功比乙每秒钟做的功多B. 消耗同样多的汽油，甲做的有用功比乙做的有用功多C. 甲消耗的汽油比乙消耗的汽油少D.做同样多的有用功，甲消耗的汽油比乙消耗的汽油多5．甲、乙两物体的比热容之比为2∶3，吸收热量之比为3∶1，它们升高的温度相同，则甲、乙两物体的质量之比为6.（选做题）某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的平均阻力是3.0×103N，消耗燃油1.5×10－3m3（假设燃油完全燃烧）。

若燃油的密度ρ＝0.8×103kg/m3，热值q＝4×107J/kg，则：（1）专用车牵引力所做的功为；（2）燃油放出的热量为；（3）该专用车的热机效率为；（4）汽车的轮胎上有凹凸不平的花纹，这样做的好处为。

三、计算题7．铝的比热容为0.88×103J/（Kg•℃）．质量为2.1Kg、初温为70℃的铝温度降低到20℃，放出的热量为多少？这些热量供水吸收。

可使质量为0.44Kg的水温度从80℃升高到多少℃？（在一标准大气压）一、单项选择题（每小题3分，共36分）1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）A.梳头时，空气进入头发B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、依据英国物理学家卢瑟福的原子核式模型理论，在原子中不带电的是( )A．中子B．质子C．电子D．原子核3、下列四组物体中，都属于绝缘体的一组是（）A.碳棒、人体、大地B.水银、铜丝、铁块C.陶瓷、干木、塑料D.大地、人体、陶瓷4、如图15-1所示的电路中，哪个电路是正确的（）图15-15、电路中能产生持续电流的条件是（A．电路中有用电器 B．电路中有电源C．电路中有开关 D．电路中有电源，还要形成通路6、关于电流的方向的说法中正确的是（）A．带电微粒的运动方向就是电流的方向B．金属中自由电子移动的方向就是电流的方向C．负电荷定向移动的方向与规定的电流方向相反D．科学上规定正电荷运动的方向就是电流的方向7、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（）A．控制变量法 B．模型法 C．类比法 D．归纳法8、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为（）A.这样连接电路中没有电流B.这样连接电路中电流太小，用电器无法工作C.这样连接有触电危险D.这样连接会在导线中产生很大的电流，损坏电池9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A.一定是并联B.可以是串联，也可以是并联C.一定是串联D.电灯与插座应该串联，彩色电视机与电冰箱应该并联10、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( ) A．电视机 B．空调 C．白炽灯 D．洗衣机11、如图15-2所示的电路中，有可能造成电源和电流表都损坏的是（）12.居图15-2民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

人教版九年级物理第十五章《电流和电路》单元测试题一、选择题：1．一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（ ）A ．带正电物体的电子发生了转移，使金属箔有了多余的电子B ．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C ．金属箔上的电子发生了转移，使金属箔缺少电子D ．金属箔上的原子核发生了转移，使金属箔有了多余的电子2．用毛皮摩擦过的橡胶棒去接触验电器的金属球，验电器的金属箔张开，说明（ ）A ．两金属箔都带正电荷B ．两金属箔都带负电荷C ．金属箔一片带电正荷，一片带负电荷D ．无法确定3．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（ ）A ．甲、乙、丙都带电B ．甲、乙不一定带电，丙一定带电C ．甲、乙一定带电，丙可能带电、也可能不带电D ．甲可能不带电，乙、丙一定带电 4．两个小球靠近时互相吸引，接触后把它们分开，然后又把它们靠近，这时两个小球（ ）A ．一定互相排斥B ．一定互相吸引C ．一定无相互作用D ．一定无吸引现象5．关于电源，下列说法中错误的是（ ）A ．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B ．在电源外部，电流方向是从电源的正极流向负极C ．从能量转化的观点看，电源是将化学能转化为电能的装置D ．要得到持续的电流，必须要有电源 6．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（ ）A ．甲灯泡灯丝断了B ．乙灯泡灯丝断了C ．丙灯泡灯丝断了D ．都有可能7．如图所示，要使三盏灯并联，应采取的做法是（ ）A ．连接bdB ．连接adC ．连接abD ．拆除bc8．张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表 的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（ ）A ．电流表坏了B ．电流表的量程选大了C ．电流表的量程选小了D ．电流表的正负接线柱接错了9．小丽同学在用电流表测量两灯串联时的电流，当闭合开关时，发现两 灯时亮时暗，电流表指针来回摆动，发生此现象的原因可能是（ ）A ．某盏灯灯丝已断B ．电路某处短路C ．灯泡与灯座接触不好D ．电流表损坏而出现断路 10．如图所示，闭合开关后，比较a 、b 、c 、d 四处电流的大小，其中不准确的是（ ）A ．I a =I dB ．I a ＞I dC ．I a ＞I bD ．I d ＞I c11．如图所示的电路中，当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ） A ．R 1短路 B ．R 1开路 C ．R 2短路 D ．R 2开路12．在探究串联电路中电流的规律时，将一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这个现象的原因可能是（ ）Ａ．电流表被导线短路 Ｂ．电流表的正、负接线柱接反了 Ｃ．电源坏了，电路中没有电流 Ｄ．因为电流表接线柱接触不良，被开路了13．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮.由此可判断（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路二、填空题：14．将塑料梳子接入闭合电路中，小灯泡不发光，说明塑料梳子是 。

人教版九年级全一册物理第十五章《电流和电路》单元测试卷一、单选题（本大题共11小题）1. 通常条件下都属于绝缘体的是A．玻璃、铁钉B．汽油、铜块C．橡胶、陶瓷D．橡皮、铅笔芯2. 家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA3. 图中的电路图正确的是（）A．B．C．D．4. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（）A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向是从乙流向甲C．正电荷从甲移到乙，所以两个验电器都带正电D．电子从乙移到甲，所以甲带负电，乙带正电6. 如图所示的四个电路图与实物电路对应的是( )A．B．C．D．7. 关于串联电路，下列说法正确的是A．各用电器可以任意连接B．闭合开关时，离电源近的灯先亮C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间D．若某一用电器内部断路，其余用电器仍能工作8. 如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是A．房卡相当于一个开关B．房卡实际上是一个用电器C．房卡插入槽内时一定是接在干路上D．房间内的电灯、电视等用电器是并联的9. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，且只有乙方指示灯亮，当乙方运动员的剑(图中用“S乙”表示)击中甲方导电服时，电路导通，且只有甲方指示灯亮。

如图所示的四个电路图中，符合上述要求的是( )A．B．C．D．10. 如果被测电流在0.5A左右时，我们是选用0.6A的量程还是选用3 A的量程，有下列观点，你认为正确的是A．因为0.5A既在0.6A的量程以内，又在3A的量程以内，所以任意选择量程都可以B．最好选用3A的量程，因为量程大些要安全一些C．选用0.6A的量程，因为它每一小格代表0.02A，读数时准确度高D．选用3A的量程，因为它每一小格代表0.1A，读数时准确度高11. 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。

一、选择题1．以下说法正确的是（）A．正常人体温度约为36.5度B．密度与该物体的形状、体积、质量、温度无关C．向水里加入食盐后混合物密度变小D．玻璃在某些条件下可以变成导体2．如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。

下列说法正确的是（）A．用丝绸摩擦过的玻璃棒得到电子带上负电B．金属箔片张开是由于两金属箔片带正电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒3．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将2S打开，两灯都会熄灭4．小明家的智能锁需要通过“密码+指纹”两次识别成功才能开锁。

第一次识别成功时，开关S1闭合，发声器S发出声音，但不开锁；第二次识别成功时，开关S2闭合，电动机M启动，开锁成功。

下列电路图中，设计符合要求的是（）A．B．C．D．5．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源6．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置。

如果规定：车门关紧时输入信号为“1”，未关紧时输入信号为“0”；当两扇门输入信号均为1时，此时输出信号为“1”，汽车可以正常启动行驶；当输入信号为“1”和“0”，或均为“0时”时，此时输出信号为“0”，汽车不能启动．下列电路图（假设开关闭合时输入信号1，开关断开时输入信号0，灯泡发光对应输出信号1，灯泡不发光对应输出信号0）与该控制装置工作原理完全相同的是（）A．B．C．D．7．如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。

一、选择题1．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开2．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源3．关于生活中的一些电路连接，下列判断不正确的是（）A．教室里的日光灯与控制它的开关是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的4．生活中的一些现象与微观解释正确的是（）A．腌制咸鸭蛋，盐分子能进入蛋中，说明盐分子在不停地做无规则运动B．摩擦起电创造出正、负电荷C．固体很难被压缩，说明固体分子间没有间隙D．一个带正电的物体吸引轻小物体，则轻小物体一定带负电5．如图甲所示，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，如图乙所示。

以下说法正确的是（）A．正电荷沿金属棒从A移动到B B．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到B D．自由电子沿金属棒从B移动到A6．关于电流的说法，正确的是（）A．只有正电荷定向移动才能形成电流B．正、负电荷同时向相反方向定向运动不形成电流C．金属导体中，自由电子定向移动的方向就是电流的方向D．正电荷定向移动的方向规定为电流的方向7．生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是（）A．气体压缩到一定程度后，难以再压缩，说明分子在不停地做无规则运动B．冰熔化成水的过程中，温度不变，说明只有做功才能改变物体的内能C．内燃机可以作为汽车的动力机械，说明可以利用内能做功D．用带电棒接触验电器的金属球，两片金属箔张开一定角度，说明带电棒带正电8．某智能锁需通过“密码 指纹”两次识别成功才能开锁，第一次密码识别成功时仅有1S闭S才闭合，开锁成功。

一、选择题1．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤2．如图所示，实验室里常用验电器来检验物体是否带电。

用带电体接触验电器的金属球时，金属箔片因带电而张开一定角度，则这两个金属箔片一定带（）A．异种电荷B．同种电荷C．正电荷D．负电荷3．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法下列根据现象所作出的推测不符合事实的是（）A．“清晨，树叶上的露珠看起来呈球状”推测分子之间存在引力B．“墨水在热水中比在凉水中扩散得快”推测温度越高，分子的热运动越剧烈C．“街边的路灯同时亮、灭”推测路灯是串联的D．“电路中的灯泡发光”推测电路中有电流4．当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异种电荷，远离带电体的一端带同种电荷，这种现象叫做静电感应。

如图所示，把两个紧靠在一起的枕形金属导体A、B靠近与丝绸摩擦后的带电体玻璃棒C，则（）A．与玻璃棒摩擦后的丝绸带正电荷B．枕形金属导体A、B靠近玻璃棒C时有部分负电荷从C转移到AC．枕形金属导体A、B靠近带电体C的瞬间，瞬时电流方向A→BD．把A、B分开之后再移去C，B端带负电荷5．关于静电现象，下列说法正确的是（）A ．运送燃油的卡车后常拖一根接地的铁链，这是为了好看B ．用带正电的小球甲靠近小球乙，若相互吸引，则乙球一定带负电C ．用塑料梳子梳干燥的头发，会越梳越蓬松D ．用毛皮摩擦过的橡胶棒带负电，是因为摩擦创造了负电荷6．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动如图所示，手持带负电的橡胶棒，靠近吸管B 端，B 端会远离橡胶棒，实验中（ ）A ．摩擦时，吸管失去了电子B ．与吸管摩擦的餐巾纸一直不带电C ．吸管带负电D ．吸管不带电7．如图所示，取两个相同的不带电的验电器A 和B ，用丝绸摩擦过的玻璃棒与验电器A 的球接触后，再用带有绝缘手柄的金属棒把A 和B 连接起来。

第15章电流和电路〔1〕一、选择题〔每题3分，共30分〕1．〔2022•福州〕小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油．他分成两类后的物品分别属于〔〕A．固体和液体B．导体和绝缘体C．金属和非金属D．晶体和非晶体【考点】导体和绝缘体．【难度】易【专题】应用题；电流和电路．【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等．【解答】解：第一类物体：①铅笔芯、铜线、盐水中，其共同特点是都能导电，属于导体；而第二类物体②塑料尺、橡皮擦、油中，其共同特点是都不易导电，属于绝缘体．故B正确；ACD错误；应选B．【点评】物体的分类方法有很多，此题明显看出物体在导电性上的差异，生活中哪些物体为导体，哪些物体为绝缘体，要有清晰的认识．2．〔2022秋•临河区期中〕以下有关电流形成的说法正确的选项是〔〕A．电荷的移动便形成了电流B．电路中只要接入电源便一定能形成电流C．金属导体中自由电子发生定向移动便形成了电流D．电流的方向总是由电源的负极流向正极【考点】电流．【难度】易【专题】电流和电路．【分析】电流是由电荷的定向移动形成的，可以是正电荷，也可以是负电荷；电路有持续电流的条件是有电压〔电源〕、电路是通路；物理学中规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反．【解答】解：A、电荷只有定向移动才能形成电流，故A错误；B、电路中有电流的条件是有电压〔电源〕、电路是通路，缺一不可，故B错误；C、电荷的定向移动形成电流，正负电荷均可，金属导体中的自由电子是负电苛，所以金属导体中自由电子发生定向移动便形成了电流，故C正确；D、在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极，故D错误．应选C．【点评】本意考查了电流的形成原因、电流的方向及电路中形成电流的条件，都属于围绕电流的根底性问题，要求熟记课本相关知识．3．〔2022•内江〕甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，以下说法正确的选项是〔〕A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷【考点】两种电荷．【难度】中【专题】电流和电路．【分析】根据带电体的性质和电荷间的作用规律可知：两个物体相互吸引，有三种带电情况：一个带正电，一个带负电；一个带正电，一个不带电；一个带负电，一个不带电；两个物体相互排斥，则都带同种电荷．由此入手分析即可确定甲乙丙三者的带电情况．【解答】解：〔1〕甲球排斥乙球，则甲、乙带同种电荷，故A错误，B正确；〔2〕乙球吸引丙球，丙有可能带异种电荷，也有可能不带电，故CD错误．应选B．【点评】在根据物体间的作用规律判定物体带电情况时，要注意两者相互吸引有两种可能：异种电荷相互吸引；带电体具有吸引轻小物体的性质．因此考虑问题要全面．4．〔2022•武汉〕如以下图，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．以下说法正确的选项是〔〕A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大【考点】两种电荷；电流的方向．【难度】中【专题】电流和电路．【分析】〔1〕规定电流方向与正电荷定向移动的方向相同；〔2〕验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．【解答】解：〔1〕A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的局部负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开；〔2〕电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A．应选B．【点评】此题的目的是考查对验电器使用原理、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷〔自由电子〕，所以在金属导体中，电流的方向始终与自由电荷的运动方向相反．5．〔2022•黄石〕如以下图电路中，电源电压保持不变．当闭合开关S后，两灯均能发光，过了一会儿，L1灯熄灭，但L2仍在发光，经检查L1灯丝被烧断了．对前后二种不同情况下电路中电流表示数的判断正确的选项是〔〕A．A1表示数减小，A2表示数不变B．A1、A2表示数均不变C．A1表示数减小，A2表示数增大D．A1、A2表示数均增大【考点】并联电路的电流规律．【难度】中【分析】两个电灯是并联，一灯熄灭时，不会影响另一灯的工作，干路中的电流表的示数会变小，没有熄灭的支路中的电流表示数不变．【解答】解：两个电灯是并联，A1在干路中，A2与L2串联，测L2的电路，当L1灯熄灭时，A1和A2的示数相等，即A1示数变小，A2示数不变．应选A．【点评】此题利用了并联电路的电流特点分析并联电路的一个支路发生故障时对电路的影响．当一个支路的灯断开时，干路中的电流会变小，而另一支路不会发生变化．6．〔2022•宁德〕与实物图相对应的电路图是图中的〔〕A．B．C．D．【考点】电路图和实物图互化．【难度】中【专题】电流和电路．【分析】从实物图中可以看出，两只灯泡串联，由一个开关控制．【解答】解：A、开关闭合后一只灯泡被短路，不合题意；B、两只灯泡并联，开关控制其中一只灯泡，不合题意；C、两只灯泡并联，开关控制干路，不符合题意；D、两灯串联，合题意．应选D．【点评】此题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．7．〔2022•河源〕现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如以下图的控制人行红、绿灯的电路图，你认为可行的是〔〕A．B．C．D．【考点】电路图．【难度】中【专题】电流和电路．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．应选B．【点评】此题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．8．〔2022•桂林〕如以下图的电路中，闭合开关S后，以下说法正确的选项是〔〕A．L1、L2两灯泡串联B．通过L1灯的电流大于L2灯的电流C．L1、L2两灯泡并联D．假设L1灯丝烧断，L2灯仍能正常发光【考点】电路的构成；串联电路．【难度】中【专题】电流和电路．【分析】电路元件首尾顺次连接的连接方式是串联，串联的各电路元件相互影响，不能独立工作．【解答】解：A、由图示电路图可知，闭合开关，两灯泡首尾顺次连接，它们是串联的，故A正确，C错误；B、两灯泡串联，通过它们的电流相等，故B错误；D、两灯泡串联，假设L1灯丝烧断，电路断路，L2灯不能正常发光，故D错误；应选A．【点评】此题考查了电路连接方式的判断、电路工作情况，知道串并联的概念、知道串并联的特点即可正确解题．9．〔2022•巴中〕在如以下图的电路中，正确的说法是〔〕A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光【考点】电路的构成；串联电路；并联电路．【难度】难【专题】错解分析题；电流和电路．【分析】电路的根本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接．【解答】解：A、闭合S1，断开S2，会造成电源短路，这是不允许的，L1、L2都不发光，故A错误；B、闭合S1，S2，闭合S1会造成电源短路，这是不允许的，L1、L2都不发光，故B错误；C、S1，S2都断开，则L1灯跟电源构成通路，L1灯亮，L2灯不亮，故C错误；D、闭合S2，断开S1，灯L1、L2并联，L1，L2都发光，故D正确．应选D．【点评】此题主要考查对串联电路中连接特点的了解．10．张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动，以下电路图中能符合上述设计要求的是〔〕A． B．C．D．【考点】电路的构成；电路图．【难度】难【专题】应用题；电流和电路．【分析】结合串并联电路中开关的控制作用即可知道电路的连接方式，并逐一对应各选项的电路图，选出符合题意的电路图．【解答】解：根据串并联电路的特点进行分析，开关S1控制整个电路，电动机M1与电动机M2工作时相互不影响，应为并联．控制黑猫警长旋转的电动机M2由开关S2控制；因此符合的电路图为图D。
