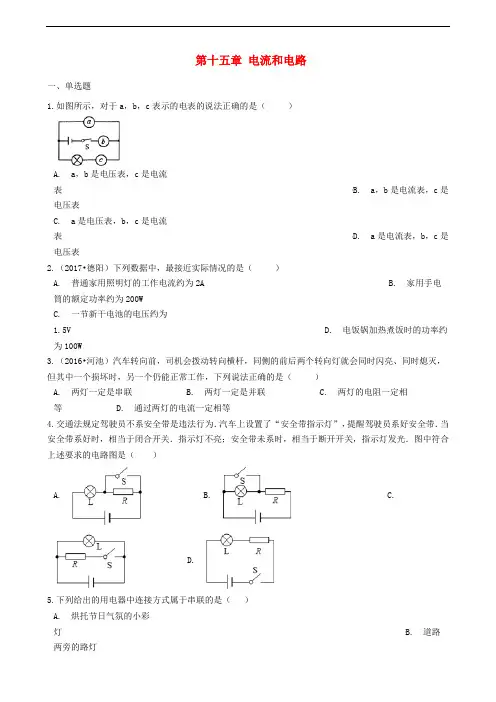

第十五章电流和电路一、单选题1.如图所示，对于a，b，c表示的电表的说法正确的是（）A. a，b是电压表，c是电流表 B. a，b是电流表，c是电压表C. a是电压表，b，c是电流表 D. a是电流表，b，c是电压表2.（2017•德阳）下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2AB. 家用手电筒的额定功率约为200WC. 一节新干电池的电压约为1.5V D. 电饭锅加热煮饭时的功率约为100W3.（2016•河池）汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，下列说法正确的是（）A. 两灯一定是串联B. 两灯一定是并联C. 两灯的电阻一定相等 D. 通过两灯的电流一定相等4.交通法规定驾驶员不系安全带是违法行为．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关．指示灯不亮；安全带未系时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A. B. C.D.5.下列给出的用电器中连接方式属于串联的是（）A. 烘托节日气氛的小彩灯 B. 道路两旁的路灯C. 家中的电视盒电脑等家用电器 D. 教室里照明用的日光灯6.如图所示，用电流表测灯L1中的电流的四幅电路图中，正确的是（）A. B.C. D.7.标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示．若把这样的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为（）A. 24Ω 0.67WB. 24Ω 0.8WC. 20Ω 0.96WD. 2 0Ω 0.8W8.如图所示电路中，开关S能同时控制电灯和电铃工作与否的是（）A.B.C.D.9.四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是( )A. A球与C球一定带有异种电荷 B. B球与D球一定带有同种电荷C. B球可能带电，也可能不带电 D. D球可能带电，也可能不带电10.以下说法中正确的是（）A. ．只有固体与固体之间相互摩擦，才会摩擦起电B. 把A物体和B物体摩擦，结果A物体带负电，B物体带正电，由此可判定A 物体得到电子C. 分别用丝线吊起甲、乙两通草小球，互相靠近时若互相吸引，则它们一定带有异种电荷D. 用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被排开，小球一定带负电11.如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（）A. S1、S3闭合，S2断开 B. S2、S3闭合，S1断开C. S2闭合，S1、S3断开 D. S1闭合，S2、S3断开12.关于教师里的电灯、开关、插座之间的连接方式，下列说法正确的是（）A. 用一个开关控制的两盏灯之间是串联的B. 开关与被控制的灯之间是并联的C. 被不同开关控制的各盏灯之间是串联的D. 各盏灯与插座之间是并联的13.明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（）A. 0.4AB. 0.1AC. 1AD. 0.04A14.如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3A．下列说法正确的是（）A. A1的示数小于0.3AB. A1的示数大于0.3AC. A1的示数等于0.3AD. A1的示数与A2的示数无法比较二、填空题15.某新型手电筒是有电池、开关、和三粒相同的LED灯连接而成，工作时每粒灯珠都正常发光且电压都为U，为探究三粒灯珠的连接方式，小菲从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不发光，则手电筒中三粒灯珠是________联的，手电筒电源的电压为________16.如图所示的电路中，L1、L2分别为“220V，15W”和“220V，60W”的白炽灯泡，要使两灯都发光，且L1比L2亮，应闭合的开关为________ ；要使L2比L1亮，应闭合的开关为________ ；三个开关都闭合，将发生________ 现象．17.在“探究串联电路电流特点”时，小明设计的实验如图所示，为了使结果具有普遍性，他应该选择两个规格________（填“相同”或“不相同”）的小灯泡，把两个灯泡L1、L2串联起来接到如图所示电路中，小明在连接电路时刚把最后一根导线接到电源时，两灯就亮了，他在实验操作中的不当之处是，排除故障后，小明分别把图________A、B、C各点断开，把________表接入，测量通过的电流．18.甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况．而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光：小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示．请分析他们在实验时分别存在什么问题，并写在下面的横线上．甲同学的问题：________；乙同学的问题：________；丙同学的问题：________；小虎的问题：________；小明的问题：________．19.人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险，据此可以推断人体电阻约为________Ω．如图所示，测电笔的笔尖是________（选填“导体”或“绝缘体”），正确使用测电笔的是图________．20.如图所示的实验装置，闭合两开关后，看到的现象是：电流表________ （选填：“甲”、“乙” 或“甲乙都”）有示数；点燃酒精灯，在加热过程中发现；电流表甲示数________（选填“变大”、“变小”或“不变”，下同），电流表乙示数________．三、实验探究题21.回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：探究欧姆定律22.小明利用如图1所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图2所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．【拓展】在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．四、解答题23.将一个固定在绝缘底座上的带电小球靠近一个金属圈筒后，圆筒中带负电的电子几乎集中到圆筒的B 端，如图所示．（1）请在图中画出金属圆筒A端所带电荷的种类．（2）标出带电小球所带电荷的种类．24.在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S 控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”．五、综合题25.如图1是水果自动筛选装置，它能将质量小于一定标准的水果自动剔除，其原理如下：传送带上的水果经过检测点时，使压敏电阻R的阻值发生变化，AB间的电压也随之发生改变，当U AB＜3V时，机械装置启动，将质量不达标的小水果推出传送带，实现自动筛选功能．已知：电源电压为12V，R0=20Ω，压敏电阻R的阻值随压力变化关系如图2所示．求：（1）当检测点上没有水果时，电路中的电流是多大？（2）该装置能够剔除质量小于多少千克的水果？（3）不同等级的水果筛选的质量标准是不同的．请你对电路进行改进，使该装置能够方便地改设不同的筛选标准．26.在测量定值电阻的实验中：（1）请你用笔画线代替导线，将图1中的实物电路连接完整。

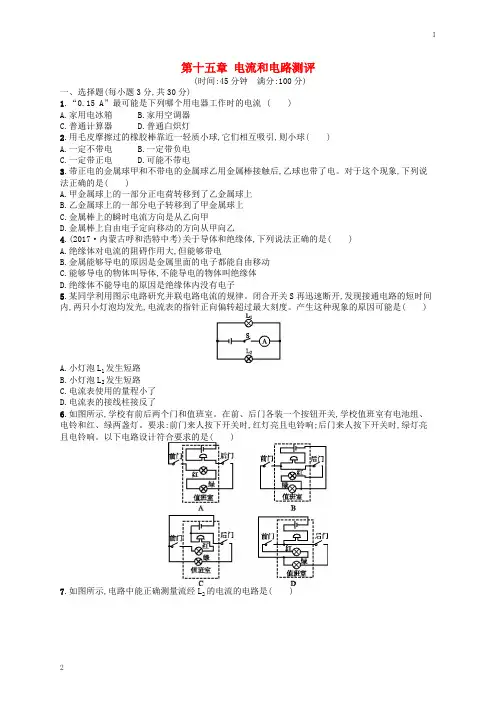

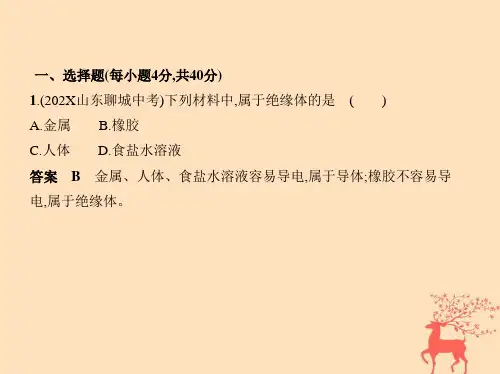

第十五章电流和电路测评(时间:45分钟　满分:100分)一、选择题(每小题3分,共30分)1.“0.15 A”最可能是下列哪个用电器工作时的电流( )A.家用电冰箱B.家用空调器C.普通计算器D.普通白炽灯2.用毛皮摩擦过的橡胶棒靠近一轻质小球,它们相互吸引,则小球( )A.一定不带电B.一定带负电C.一定带正电D.可能不带电3.带正电的金属球甲和不带电的金属球乙用金属棒接触后,乙球也带了电。

对于这个现象,下列说法正确的是( )A.甲金属球上的一部分正电荷转移到了乙金属球上B.乙金属球上的一部分电子转移到了甲金属球上C.金属棒上的瞬时电流方向是从乙向甲D.金属棒上自由电子定向移动的方向从甲向乙4.(2017·内蒙古呼和浩特中考)关于导体和绝缘体,下列说法正确的是( )A.绝缘体对电流的阻碍作用大,但能够带电B.金属能够导电的原因是金属里面的电子都能自由移动C.能够导电的物体叫导体,不能导电的物体叫绝缘体D.绝缘体不能导电的原因是绝缘体内没有电子5.某同学利用图示电路研究并联电路电流的规律。

闭合开关S再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是( )A.小灯泡L1发生短路B.小灯泡L2发生短路C.电流表使用的量程小了D.电流表的接线柱接反了6.如图所示,学校有前后两个门和值班室。

在前、后门各装一个按钮开关,学校值班室有电池组、电铃和红、绿两盏灯。

要求:前门来人按下开关时,红灯亮且电铃响;后门来人按下开关时,绿灯亮且电铃响。

以下电路设计符合要求的是( )7.如图所示,电路中能正确测量流经L2的电流的电路是( )8.电路如图所示,下列分析正确的是( )A.只闭合S1时,L2发光、L1不发光,A2测L2电流B.只闭合S2时,L1发光、L2不发光,A1测L1电流C.闭合S1、S2时,L1、L2并联,A2测L2电流D.闭合S1、S2时,L1、L2串联,A1、A2示数相等9.如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为I A=0.5 A,I B=0.3 A,I C=0.2 A,在表格中记录数据后,下一步首先应该做的是( )A.整理器材,结束实验B.换用不同规格的小灯泡,再测出几组电流值C.分析数据,得出结论D.换用电流表的另一量程,再测出一组电流值10.如图甲所示,A1的示数为1.2 A,A2的示数如图乙所示。
