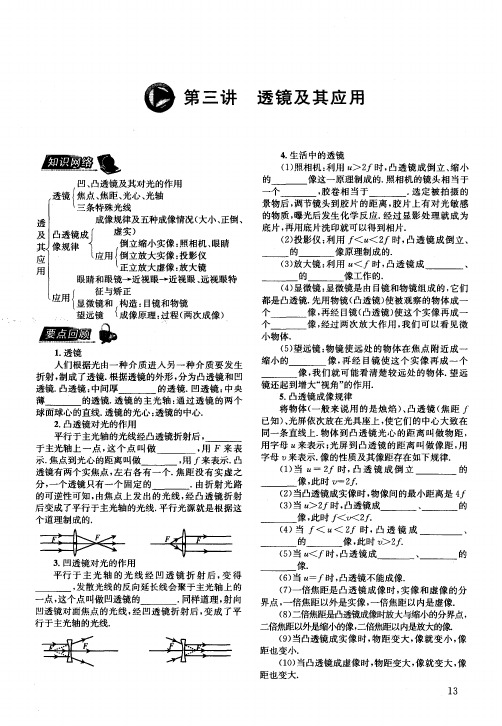

第3讲 透镜及其应用

透镜及其应用1. 引言透镜是一种光学器件，广泛应用于各个领域。

透镜能够对光进行折射和散射，从而实现对光线的聚焦和分散。

本文将介绍透镜的基本原理、分类以及其在不同领域的应用。

2. 透镜的基本原理透镜的基本原理是利用其曲面对光进行折射，使光线发生弯曲。

透镜具有两种基本形状：凸透镜和凹透镜。

凸透镜的中央较厚，边缘较薄，能够使光线收束到一个点，称之为焦点；凹透镜则使光线发散。

透镜的折射效应可以通过薄透镜公式来描述。

薄透镜公式是一个基本的关系式，用于计算透镜的焦距。

对于一个薄透镜而言，其焦距f与物距p和像距q之间存在以下关系：1/f = 1/p + 1/q透镜的焦距可以是正的或负的，取决于透镜的形状以及物体和像的相对位置。

3. 透镜的分类根据透镜的形状和功能，透镜可以被分为以下几类：3.1 凸透镜凸透镜是最常见的透镜类型，其曲面向外凸起。

凸透镜能够使光线汇聚到一个点上，称之为正透镜。

凸透镜广泛应用于望远镜、显微镜、摄影镜头等光学仪器中。

3.2 凹透镜凹透镜与凸透镜相反，其曲面向内凹陷。

凹透镜使光线发散，称之为负透镜。

凹透镜常用于矫正近视眼镜、放大镜等设备中。

3.3 双凸透镜双凸透镜是由两个凸透镜组合而成的，其形状为两个曲面朝外凸起。

双凸透镜具有更强的聚焦能力，可应用于激光器、光学测量仪器等领域。

3.4 双凹透镜双凹透镜由两个凹透镜组合而成，其形状为两个曲面向内凹陷。

双凹透镜可用于消除色差以及其他光学实验中。

3.5 平凸透镜和平凹透镜平凸透镜和平凹透镜具有一个曲面和一个平面。

它们通常用于改变光线的传播方向，例如在显微镜中用于将物体的实际影像转化为虚拟影像。

4. 透镜在不同领域的应用透镜作为一种重要的光学器件，应用广泛。

以下是透镜在不同领域的主要应用：4.1 光学仪器透镜在光学仪器中有着广泛的应用。

望远镜、显微镜、摄影镜头等光学仪器都需要透镜来实现光的聚焦和成像。

透镜的质量和设计对这一类仪器的性能起着决定性作用。

透镜是一种光学元件，它能够使光线发生折射，从而改变光线的传播方向和聚焦效果。

根据形状和用途的不同，透镜可以分为多种类型，如凸透镜、凹透镜、平凸透镜、平凹透镜等。

透镜在光学领域中有着广泛的应用，如眼镜、显微镜、望远镜、照相机等。

本文将介绍透镜的基本原理、分类以及透镜在不同领域的应用。

一、透镜的基本原理透镜的基本原理是基于光的折射现象。

当光线从一种介质进入另一种介质时，由于两种介质的折射率不同，光线的传播方向会发生改变。

透镜利用这种现象，通过改变透镜的形状和材料，使光线在透镜内部发生折射，从而实现光线的聚焦或发散。

二、透镜的分类1.凸透镜（1）双凸透镜：两侧面均为凸面的透镜。

（2）平凸透镜：一侧为平面，另一侧为凸面的透镜。

（3）凹凸透镜：一侧为凹面，另一侧为凸面的透镜。

2.凹透镜（1）双凹透镜：两侧面均为凹面的透镜。

（2）平凹透镜：一侧为平面，另一侧为凹面的透镜。

（3）凸凹透镜：一侧为凸面，另一侧为凹面的透镜。

3.消色差透镜消色差透镜是由两种或多种不同折射率的材料组成的复合透镜，用于消除色差。

色差是透镜对不同颜色的光具有不同的折射率，导致聚焦点产生色散现象。

消色差透镜通过合理设计不同材料的形状和厚度，使不同颜色的光线在透镜内部的折射程度相等，从而实现无色差的聚焦效果。

三、透镜的应用1.眼镜眼镜是透镜最常见的应用之一。

根据视力问题不同，眼镜可以分为近视眼镜、远视眼镜和老花眼镜。

近视眼镜采用凹透镜，使光线发散，从而使近视眼患者能够看清远处的物体；远视眼镜采用凸透镜，使光线会聚，从而使远视眼患者能够看清近处的物体；老花眼镜则采用凸透镜，帮助老年人看清近处的物体。

2.显微镜显微镜是一种用于观察微小物体的光学仪器。

显微镜由物镜和目镜组成，物镜位于样品下方，用于收集样品发出的光线，并形成放大实像；目镜位于物镜上方，用于进一步放大实像，使观察者能够看到清晰的放大图像。

显微镜中的透镜可以采用消色差透镜，以消除色差，提高成像质量。

第三讲《透镜及其应用》教学目标：1 知识与技能知道凸透镜、凹透镜的判别方法及他们对光的作用。

会熟练地画出经过透镜的三条特殊光线。

理解凸透镜的成像规律及其应用举例，并会归纳出新的特殊点。

理解眼睛的工作原理及眼镜是怎样矫正视力的。

2 过程与方法学会从物理现象中归纳科学规律的方法。

会应用凸透镜成像规律解决实际简单问题。

3情感、态度及价值观通过学习，培养学生观察、实验、合作探究的科学精神通过学习，培养学生自觉保护视力的习惯。

教学重﹑难点：理解凸透镜的成像规律，并会解决实际简单问题。

教学过程：第一课时知识整理一、透镜1、名词：薄透镜：透镜的厚度远小于球面的半径。

主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

焦距（f）：焦点到凸透镜光心的距离。

2、典型光路3、填表：名称又名眼镜实物形状光学符号性质凸透镜会聚透镜老花镜对光线有会聚作用凹透镜发散透镜近视镜对光线有发散作用二、凸透镜成像规律及其应用1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2、实验结论：（凸透镜成像规律）F分虚实,2f大小,实倒虚正,具体见下表:物距像的性质像距应用倒、正放、缩虚、实u>2f 倒立缩小实像f<v<2f 照相机f<u<2f倒立放大实像v>2f 幻灯机u<f 正立放大虚象|v|>u 放大镜３、对规律的进一步认识：⑴u＝f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

⑵u＝2f是像放大和缩小的分界点⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。
