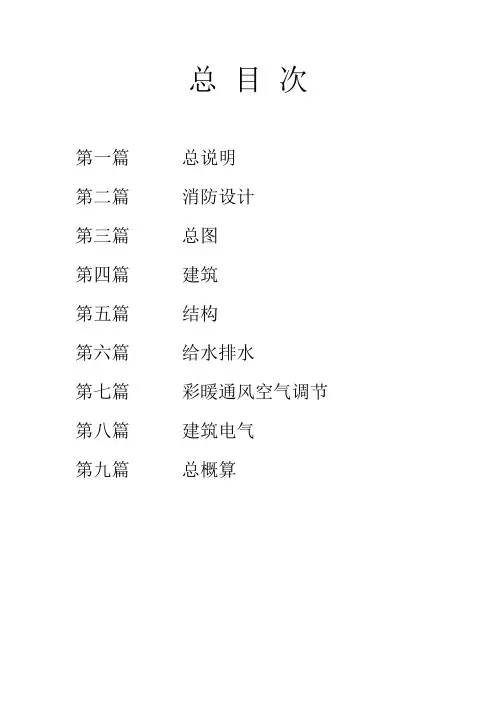

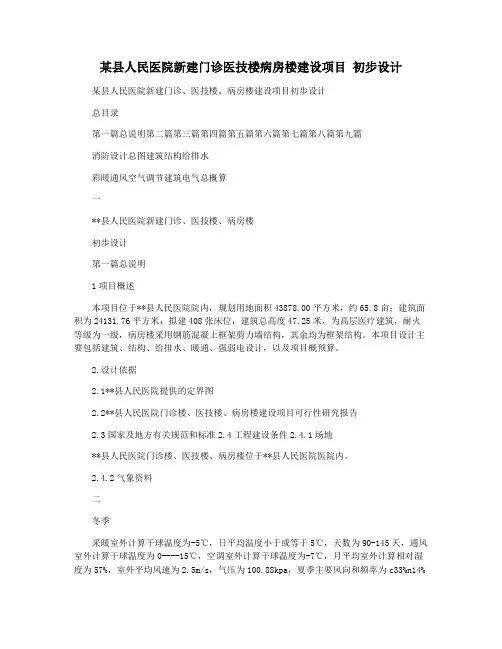

总目次第一篇总说明第二篇消防设计第三篇总图第四篇建筑第五篇结构第六篇给水排水第七篇彩暖通风空气调节第八篇建筑电气第九篇总概算**县人民医院新建门诊、医技楼、病房楼初步设计第一篇总说明1 项目概况本项目位于**县人民医院院内，规划用地面积43878.00平方米，约65.8亩；建筑面积为24131.76平方米，拟建408张床位，建筑总高度47.25米，为高层医疗建筑，耐火等级为一级，病房楼采用钢筋混凝土框架剪力墙结构，其余均为框架结构。
本项目设计主要包括建筑、结构、给排水、暖通、强弱电设计，以及项目概预算。
2 设计依2.1 **县人民医院提供的定界图2.2 **县人民医院门诊楼、医技楼、病房楼建设项目可行性研究报告2.3 国家及地方有关规范和标准2.4 工程建设条件2.4.1场地**县人民医院楼门诊楼、医技楼、病房楼，位于**县人民医院院内。
2.4.2气象资料冬季采暖室外计算干球温度-5℃日平均温度小于等于5度的天数90-145天通风室外计算干球温度0---- -15℃空调室外计算干球温度-7℃最冷月月平均室外计算相对湿度57%室外平均风速 2.5m/s大气压力100.88kPa主导风向及频率 C 33% N 14%夏季通风室外计算干球温度32℃空调室外计算干球温度35.9℃空调室外计算湿球温度30.9℃最热月月平均室外计算相对湿度75%室外平均风速 2.1m/s大气压力98.76kPa主导风向及频率 C 27% SSW 11%全年主民风向及频率 C 18% N 9%3设计和设计范围3.1设计规模**县人民医院新院区建设设计床位数408张，总建筑面积为24131.76平方米，其中门诊楼6042.56平方米、医技楼3010.78平方米、病房楼15078.42平方米、地下室1497.89平方米。
其中门诊建筑地上4层，建筑高度17.25米；医技建筑地上2层，建筑高度10.05米；病房建筑地上12层，建筑高度为47.25米。
3.2设计范围3.2.1 本项目为单体工程，在己确定方案的基础上我院负责该项目各专业的初步设计和施工图设计。
3.2.2本工程凡进行二次装修的部分，我院的施工图设计以完成底层粉刷为分界，由甲方委托专业装修公司承担装修设计和施工。
4设计指导思想和设计特点4.l设计指导思想4.1.1认真周密的设计规划，创造性的构思了一个有社会主义市场经济特点的医疗建筑。
既适医疗建筑的使用功能要求，充分发挥其在**县的独特作用，又能给**县城市面貌增添新的亮点，带来新的活力。
4.1.2本工程属于重要的医疗建筑，建筑的耐火极限、防水等级和结构安全等级等均按有关规范要求进行。
4.1.3经济合理、技术先进、安全可靠。
严格执行国家建设标准和规范。
4.1.4设计要积极采用新技术、新材料、新结构，以达到满足功能和建筑造型的要求，节约投资，缩短工期、减少能耗和资源的目的。
5 环境保护和节能5.1环境保护5.1.1注重景观及绿化设计，为使绿地四季常青，树种按季节搭配种植，以创造良好的室内外空间效果。
建筑材料尽量选用环保产品和节能产品，减少资源的损耗和再利用。
所有产品必需有国家和地方的检测报告。
尽可能利用自然采光和自然通风。
5.1.2给排水设计主要运转设备尽可能设在病房楼地下室内。
选用高效率、低噪声水泵。
所有水泵设隔振基础，并在水泵进出水管上设软接头和弹性吊架以减振防噪。
冷却塔采用超低噪声型产品。
本项目无有毒、有害废水排出。
室内污、废水分流，室外雨、污分流。
5.1.3暖通设计充分评估空调、通风设备的噪声与振动对环境的影响，采用高效低噪的风机、水泵等设备。
必要时采取消声、隔振措施，使之达到国家或当地有关标准。
合理安排进风口、排风口位置，避免排风对新风风源造成污染。
5.2节能5.2.1建筑内部墙体材料采用轻质砌块和轻质隔墙，以减轻建筑自重节约结构构件的用料。
屋面采用保温隔热处理，保温材料拟选用热工性能较好的阻燃挤塑型聚苯保温板。
建筑幕墙非透明部分采用50厚岩棉保温层，玻璃采用中空LOW—E钢化玻璃，铝合金型材按断热型材考虑。
地下室侧壁外侧及顶板上均选用50厚热工性能较好的阻燃聚苯保温板。
中庭上部的玻璃采用中空夹胶玻璃，并加一定的遮阳措施，减少太阳光直射室内。
设计好建筑的热桥部位构造节点，降低能耗损失。
尽可能利用自然光和自然通风(标准层设开启扇)。
5.2.2尽量利用市政管网供水压力直接供水。
选用节水型卫生洁具及配件。
选用高效、节能型水泵等产品。
在开水间、病房卫生间等小用水点就地设置电热开水器或电加热热水器等局部加热装置。
加强管理，对重要设备监控。
5.2.3冷、热源合理配置，系统的运行达到技术经济优化；通风设备采用变风量或控制启停台数，调节通风量，降低设备运行能耗；过渡季加大新风量，尽量利用新风冷量抵消室内热负荷，减少冷水机组运行时间，以利节能；采用合理划分系统缩短输送距离、低风速运行减少系统阻力、加大送风温差减少送风量等措施，节省输送动力；设置自动控制和监测系统，合理地运行通风设备，节省能源。
5.2.4变电所变压器选用高效率、低能耗产品。
本工程照明灯具以荧光灯及气体放电灯为主，楼层配电箱设电容补偿器，既提高了功率因数，又降低了能耗。
按照《建筑照明设计标准》中规定的照明功率密度值进行节能控制。
采用建筑设备自动监控系统(BAS)，对空调设备、给排水设备、电气设备、照明设备及其他用电设备进行监视、测量和自动控制，降低能耗。
6 劳动安全和卫生防疫6．1劳动安全和保护6．1．1所有医梯、污物电梯的选用将经技术监督部门的认可。
6．1．2设计按项目投入后的职工实际人数，配备适当的职工生活设施及卫生设施。
地下室有人操作设备用房等均设有机械通风系统和岗位换气系统。
对于噪声较大的设备机房，管理人员另设工作室，墙面作吸声处理，减少机房设备噪声对值班人员的影响。
6.1.3本工程潮湿场所的回路及办公的插座回路均设置漏电保护开关，减少漏触电事故的发生。
并专设PE线与接地体联结。
变电所变压器设置IP20护罩，以防触电事故的发生。
电缆桥架外壳接地，电缆垂直敷设时距地1.8m以下部分加金属(管)保护，所有配电线路金属管保护，以防漏触电事故的发生。
6. 2卫生防疫6.2.1消防水池采用钢筋混凝土结构，水池内壁采用无毒环氧树脂四油三布防腐，要求一层玻璃布、一层环氧树脂交错施工，再刷无毒瓷釉防腐涂料。
为保证水质，设循环泵和加药设备，定期将水池水循环并加氯消毒，同时可向池中引入清水进行换水，以防池内水质恶化。
其它各水箱均选用优质不锈钢装配式产品。
为便于清洗和检修，水池、水箱均分成两格，进出水管对置，进水和溢流采取防污染措施。
6.2.2设计中充分考虑建筑自然采光与通风的需要，采用了大面积的玻璃围护结构和透明屋盖。
设置完善的空气净化通风空调系统，满足人们日常所需的新风量和卫生标准。
7 存在问题及建议本工程缺场地高程资料、室外排水管接口位置及标高、供电协议等。
建议甲方在施工图设计前提供。
**县人民医院新建门诊、医技楼、病房楼初步设计第二篇消防设计目次1 设计依据2 工程概况3 消防设计1设计依据1.1《建筑设计防火规范》GB 50016一20061.2《自动喷水灭火系统设计规范》GB50084—20011.3 《汽车库、修车库、停车场没计防火规范》GB50067—97(2001年版)1.4 《建筑灭火器配置设计规范》GBJ140一90(1997年版)1.5《火灾自动报警系统设计规范》GB50116—982工程概况本建筑±0.000以上12层，建筑总高度47．25米(室内外高差0．45米)，总建筑面积：25629．65平方米，为高层医疗建筑，耐火等级为一级。
建筑四周有院区道路作为消防环道，有足够的消防登高面。
3消防设计3．1建筑消防设计防火分区：门诊楼和医技楼每层合为一个防火分区，设自动喷洒系统，建筑面积小于5000平方米；病房楼除二、三层外每层为一个防火分区，设自动喷洒系统，建筑面积小于2000平方米；病房楼二、三层因设有手术室，每层分为两个防火分区，建筑面积均小于1000平方米。
病房楼一层设有直通室外的消防控制室，三部防烟楼梯，设乙级防火门，楼梯均通向屋面，每层设有一部消防电梯，合用前室面积大于l0平方米，水电管道井门均为丙级防火门。
防火门应有自行关闭的功能，室内所有孔洞、管线在安装完毕后均用相当于楼板及墙体耐火极限的非燃烧体材料填实。
内装修工程执行《建筑内部装修设计防火规范》G1350222.地下室为两个防火分区面积不超过1000m．(设有自动喷淋灭火系统及火灾自动报警系统)3．2给排水消防设计l、水源：从两条不同的市政管道上各引入一条DNl50的给水管，并在建筑周围形成环状。
此环网保证室外消防用水量和生活给水供应，另设400立方米消防水池供室内消防使用。
地下泵房设消防泵、喷洒泵各一套(一用一备)。
2、消火栓系统：室外消防用水量Q=20l／s，室内消防用水量Q=20l／s，每根立管最小流量为101／s。
火灾延续时间2小时。
每个消火栓均设直接启泵的消防按钮，并在消防箱内设置水喉。
消火栓充实水柱长度为10米。
五层及五层以下采用减压稳压消火栓。
3、自动喷水灭火系统：中危I级，火灾延续时间为一小时。
设计流量为28l／s。
门厅上空采用雨淋系统及开式洒水喷头，其余采用闭式自动喷水系统和快速响应喷头。
入口压力超过0.40MPa的自动喷洒支管，在电磁阀后设减压孔板减压。
4、在本建筑最高处设屋顶消防水箱，保证最不利消火栓7m静压，有效容积18立方米。
5、地下室变配电房设置无管网式七氟丙烷气体灭火系统。
6、灭火器设置：本建筑属A类，为严重危险级。
采用手提式磷酸铵盐灭火器。
7、消防电梯设消防集水坑，有效容积各2立方米。
3 3暖通消防设计(a)楼梯间的前室或合用前室设置正压送风系统。
楼梯间的余压值为50Pa，合用前室或前室的余压值为25Pa。
楼梯间采用自垂式百叶送风口，前室采用电动多叶送风口。
(b)长度超过20m的内走道和有外窗长度超过60米的内走道设置机械排烟系统。
排烟系统的排烟量按最大防烟分区的排烟量120m3/h²m2计算。
本建筑内走道设两个排烟口，用竖井直通层顶，屋顶设排防火阀、排烟风机，排烟量15718m3/h，一旦发生火灾，排烟口手/自动打开，联锁排烟防火阀开，排烟风机打开，烟气温度达280℃时，排烟防火阀闭，排烟风机停。
（c）通风管道的下列部位，均设置防火阀：○1穿越防火分区的隔墙和楼板处；○2竖向风道与各层水平支风道的连接处；○3穿越通风机重要的或火灾危险性打的房间的隔墙和楼板处。
○4防火阀动作温度70℃。
火灾时防火阀自动关闭，连动送风机关闭。
（d）电梯机房预留分体空调用电，地上建筑外墙设有外窗，自然通风。
